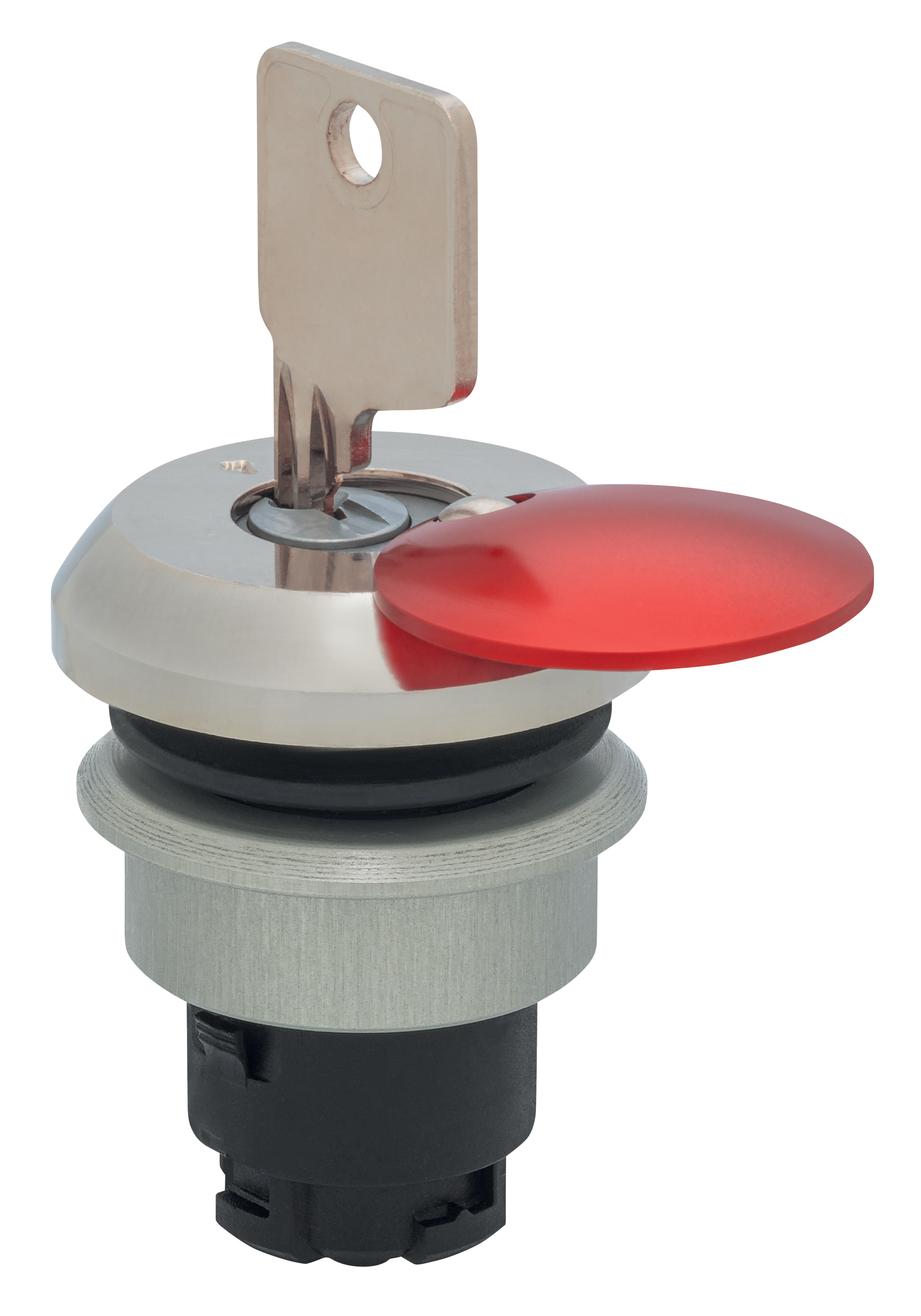

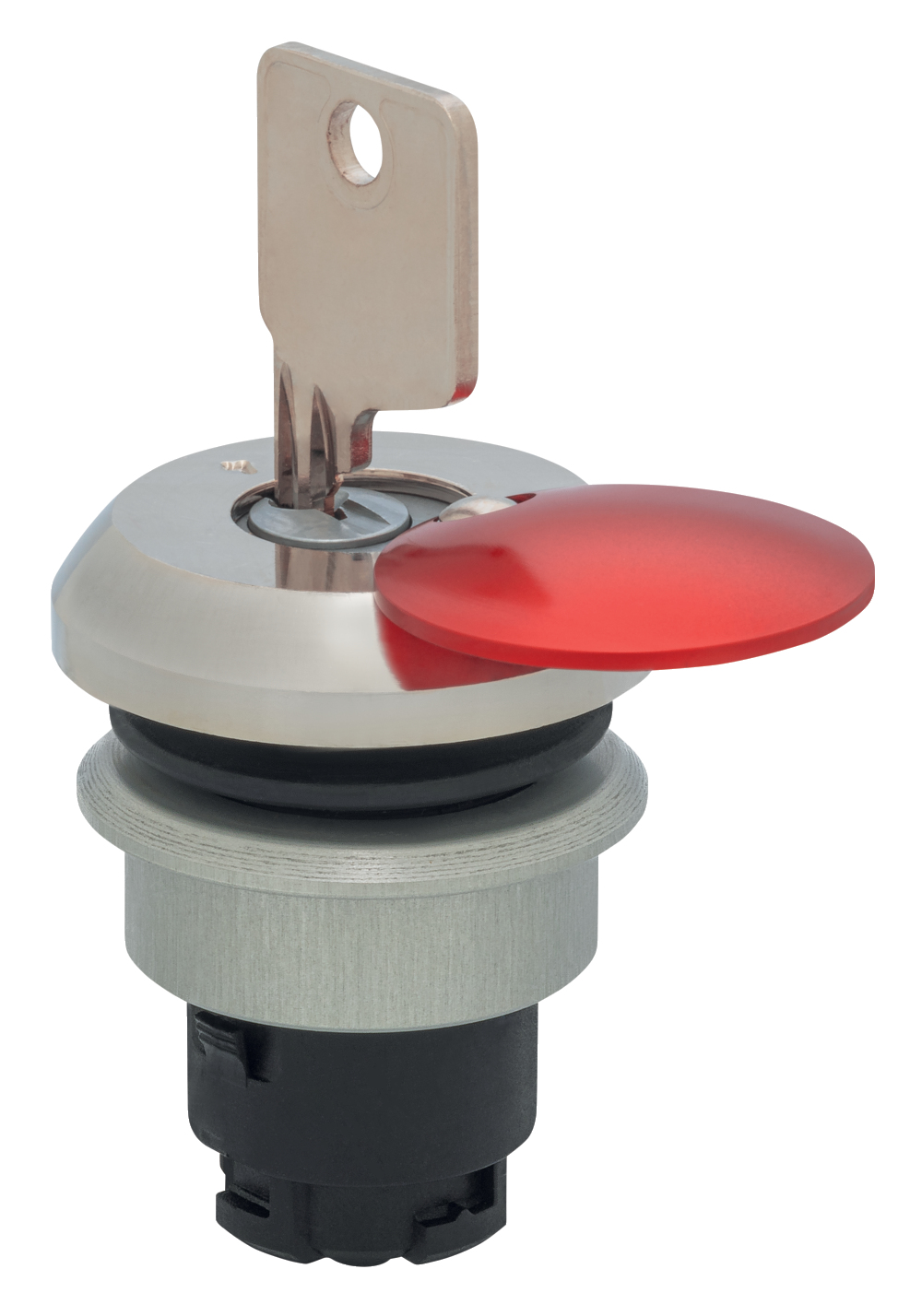

EDRRS40VHRT

项目编号: 101025435
存档
EDRRS40VHRT

下载

计划 数据
CADENAS CAD数据
SISTEMA 数据
  • 固定孔 Ø 30.5 mm
  • 金属操动件
  • 钥匙开闩
  • 从前面板35mm注射
  • 防护等级 IP65

订货数据

注（输送能力）

不支持！
型号

EDRRS40VHRT
商品编号（订购编号）

101025435
EAN（欧洲商品编号）

4030661466088
eCl@aa number，版本：12.0

27-37-12-12
eCl@aa number，版本：11.0

27-37-12-12
eCl@aa number，版本：9.0

27-37-12-12
ETIM 编号，7.0 版

EC001038
ETIM 编号，6.0 版

EC001038

许可 - 标准

证书

cULus

总体数据

标准型

EN ISO 13850

EN 60947-5-1

EN 60947-5-5

EN 60947-1
实施安装

前板安装

急停按钮
外观设计

外部跳转装置
安装条件（机械）

任意
操作件材料

Aluminium, anodised
Brass, coated
前环材料

阳极氧化铝
操作元件颜色

red and silver
前环颜色

银
毛重

110 g

总体数据 - 产品特性

前板安装

是
安全功能

是
外部卡扣机构

是
接触元件数量，最多

2

机械参数

解锁

Key draw unlatching
机械寿命，紧急停止按钮 {操作次数}

100,000 操作
操动行程

5 mm
安装

法兰连接 ELM
螺钉紧固力矩

0.6 Nm
Typical actuating force of the emergency stop button

25 N

机械参数 - 尺寸

安装高度

29 mm
注意 (安装高度)

前面板前的高度。
盖帽直径

37.5 mm
操动头直径

39 mm
安装直径

30.5 mm
插入钥匙后的高度

35 mm
前板厚度，最小

1 mm
前板厚度，最大

6 mm
间距

50 x 40 mm

环境条件

防护等级

IP65
耐冲击

30 g / 18 ms

电气参数

Switching frequency of the emergency stop button, maximum

600 /h

发货范围

备注（发货范围，号码及类型）

安装法兰ELM包含在交付范围内

施迈赛工业开关制造(上海)有限公司, 上海市青浦区漕盈路3336号,

所涉及的详细信息和数据已经过仔细检查。 图像可能与原始图像有所不同。 您可在说明书中进一步获得技术数据。 可能会有技术修改和错误。
