BN 12-RZ/V

项目编号: 101186837

BN 12-RZ/V

项目编号: 101186837

下载

计划数据

CADENAS CAD数据

SISTEMA 数据

量

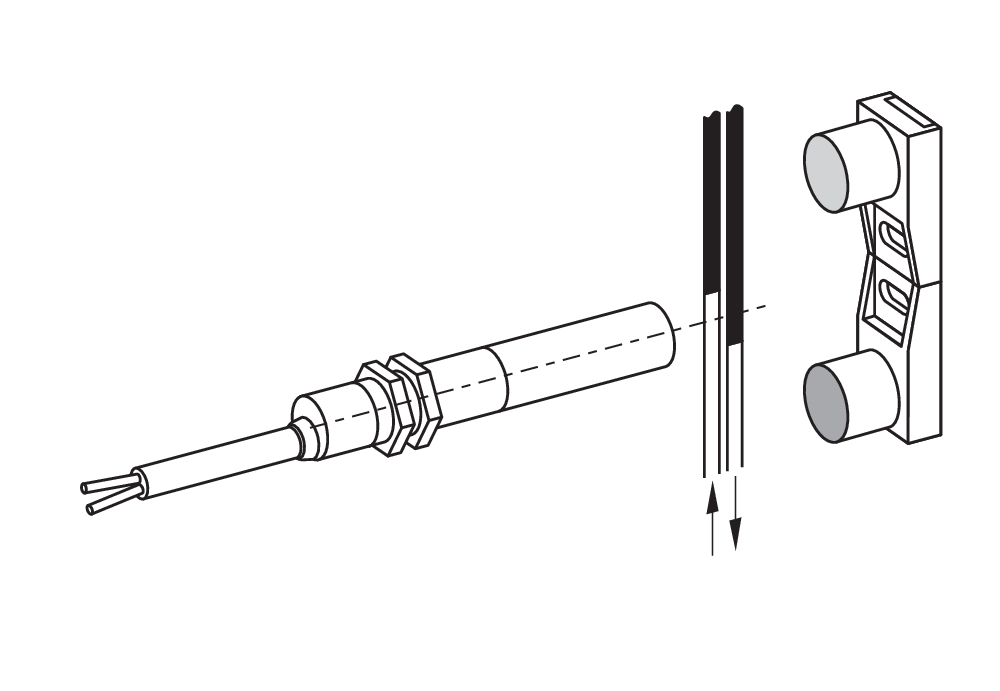

从前面操动
带电缆
带偏磁
非接触工作原理
长寿命
金属外壳
根据操动磁铁和型号，操动距离最大到 60 mm
设计 Ø 10.7 mm
中心安装

订货数据

型号	BN 12-RZ/V
商品编号（订购编号）	101186837
EAN（欧洲商品编号）	4030661335360
eCl@aa number，版本：12.0	27-27-43-02
eCl@aa number，版本：11.0	27-27-01-05
eCl@aa number，版本：9.0	27-27-01-05
ETIM 编号，7.0 版	EC002544
ETIM 编号，6.0 版	EC002544

总体数据

工作原理	磁驱动
外壳结构类型	圆柱、螺纹
外壳材料	金属薄膜
毛重	50 g

总体数据 - 产品特性

锁	是
适用于电梯	是
偏磁	是
管理单元触点数量	1

机械参数

活动区域	正面
执行元件	磁铁
机械寿命，最少	10,000,000 操作
操动速度，最大	18 m/s
安装	中心带螺纹法兰盘M12 x 1

Mechanical data - Switching distances

开关距离 S_n	3 mm … 45 mm 2 x BP 10 = 3 mm BP 34 = 15 mm BP 20 = 10 mm BP 31 = 10 mm BP 11 = 15 mm BP 12 = 20 mm BP 21 = 45 mm BP 22 N = 35 mm BP 22 S = 35 mm BE 20 = 10 mm
注意 (开关距离 SN)	操动距离最大45 mm，取决于型号和操动磁铁。规定的动作距离适用于单独安装的部件，且没有铁磁干扰影响。由于铁磁干扰的影响，操动距离可能增加或减少。必须考虑多个触发磁铁间的相互干扰情况。
注意(开关距离)	All switching distances in accordance EN IEC 60947-5-2
重复精度 R	0.3 mm

机械参数 - 连接技术

线缆长度	1 m
连接器	预布线电缆
Number of cable wires	2
线缆截面	0.25 mm²
线缆截面	23 AWG
电缆护套材料	PVC
电缆类型	LiYY

机械参数 - 尺寸

传感器直径	10.7 mm
传感器长度	71 mm

环境条件

防护等级	IP67
工作环境温度	-25 ... +70 °C
抗振动	10 ... 55 Hz，振幅 1 mm
耐冲击	30 g / 11 ms

电气参数

开关电压，最大	200 VAC
开关电流，最大	1 A
开关容量，最大	30 W
开关容量，最大	30 VA
开关原理	Latching
回弹时间，最大	0.2 ms
转换频率，最大	300 Hz

发货范围

发货范围	操动件#必须单独订购.

附件

建议（操动件）	2x BP 10 BP 34 BP 20 BP 31 BP 11 BP 12 BP 21 BP 22 S BP 22 N BE 20
建议（操动件，电梯开关）	BP 10 2 x BP 10 BP 15 BP 34

注意

注（通用）	开启和关闭功能由操动方向，操动磁铁和操动磁铁的极性决定。当开关和操动件组合在一起时，颜色必须符合：红色（S）对应红色（S），绿色（N）对应绿色（N）。这不适用于双稳态触点开关应安装在具有至少20 mm非磁性层的铁上。

产品图片（单独目录照片）

ID: kbn12f01

| 164,6 kB | .jpg | 352.778 x 528.8140000000001 mm - 1000 x 1499 px - 72 dpi

| 19,8 kB | .png | 73.73100000000001 x 110.772 mm - 209 x 314 px - 72 dpi

| 13,4 kB | .jpg | 82.197 x 123.47200000000001 mm - 233 x 350 px - 72 dpi

| 8,7 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi

| 1,6 MB | .png | 166.55700000000002 x 249.67000000000002 mm - 2000 x 2998 px - 305 dpi

尺寸图基本组件

ID: 1bn12g01

| 24,4 kB | .cdr |

| 3,2 kB | .png | 74.083 x 51.153000000000006 mm - 210 x 145 px - 72 dpi

| 71,7 kB | .jpg | 352.778 x 243.769 mm - 1000 x 691 px - 72 dpi

开关行程图

开关行程图信息
ICO_LEG_sw-close 触点关闭
ICO_LEG_sw-open 常开触点
ICO_LEG_sw-var 设置范围
ICO_LEG_sw-l 锁定点
ICO_LEG_sw-p 肯定断开路径/角度
常开触点可调范围
常闭触点可调范围
行程后
所示的闭合和开启触点的切换路线可以转换为其他触点组合。

ID: ksbn4sx3

| 18,0 kB | .cdr |

| 1,1 kB | .png | 74.083 x 18.697 mm - 210 x 53 px - 72 dpi

| 23,1 kB | .jpg | 352.778 x 88.194 mm - 1000 x 250 px - 72 dpi

开关行程图

ID: ksbn4sx4

| 18,0 kB | .cdr |

| 1,1 kB | .png | 74.083 x 18.697 mm - 210 x 53 px - 72 dpi

| 22,8 kB | .jpg | 352.778 x 88.194 mm - 1000 x 250 px - 72 dpi

图表

图表信息
ICO_LEG_ko-arrow4 电磁锁监控依据EN ISO 14119
ICO_LEG_ko-arrow1 肯定断开常闭触点
ICO_LEG_ko-arrow2 操动
ICO_LEG_ko-arrow3 未操动
ICO_LEG_ko-open 常开触点
ICO_LEG_ko-close 常闭触点
