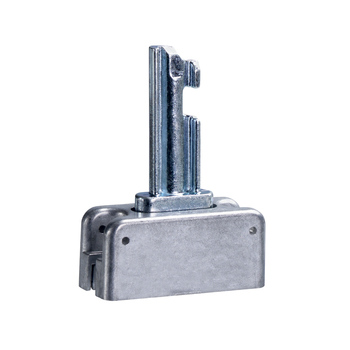

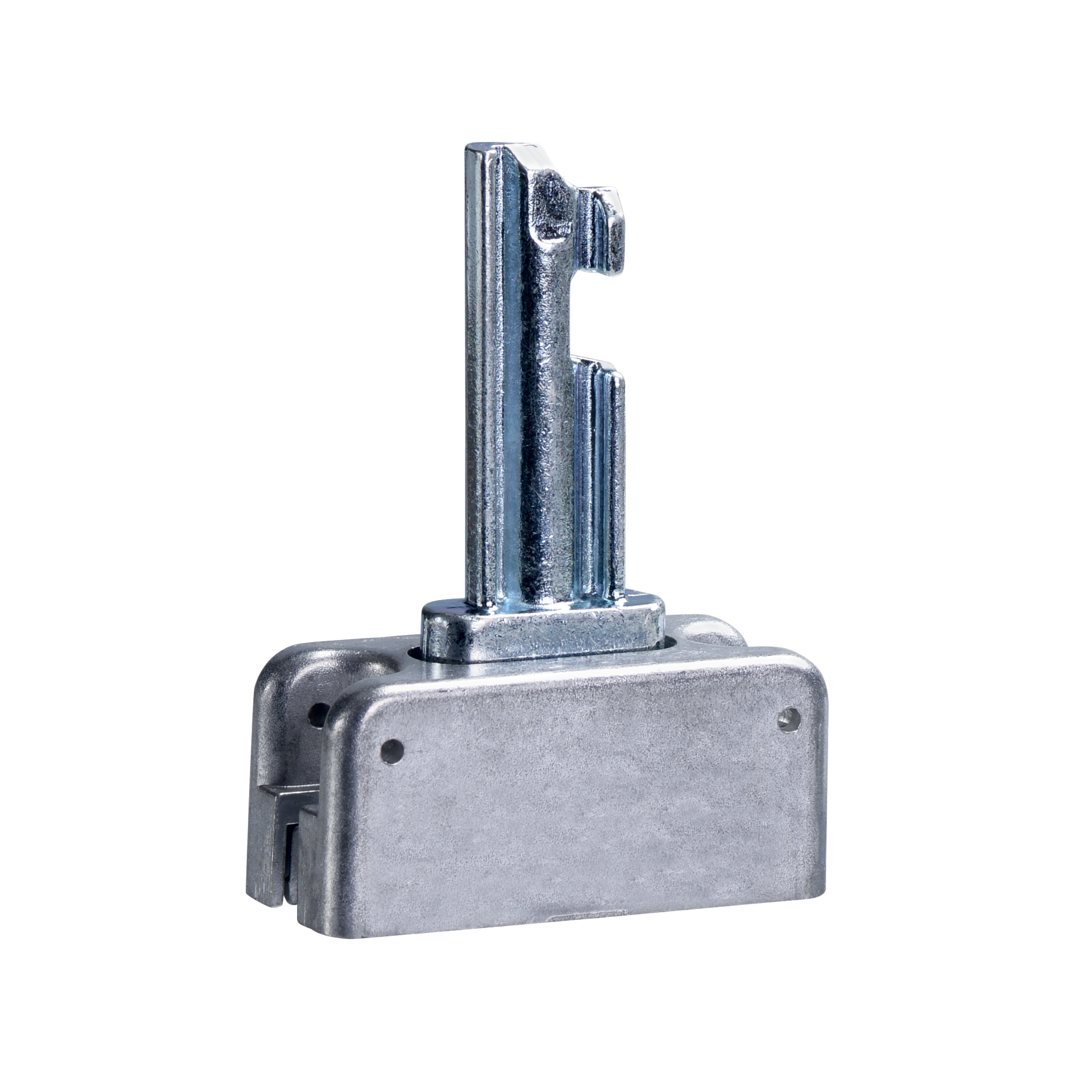

操动件 AZ/AZM 415-B2

项目编号: 101144796
操动件 AZ/AZM 415-B2

下载

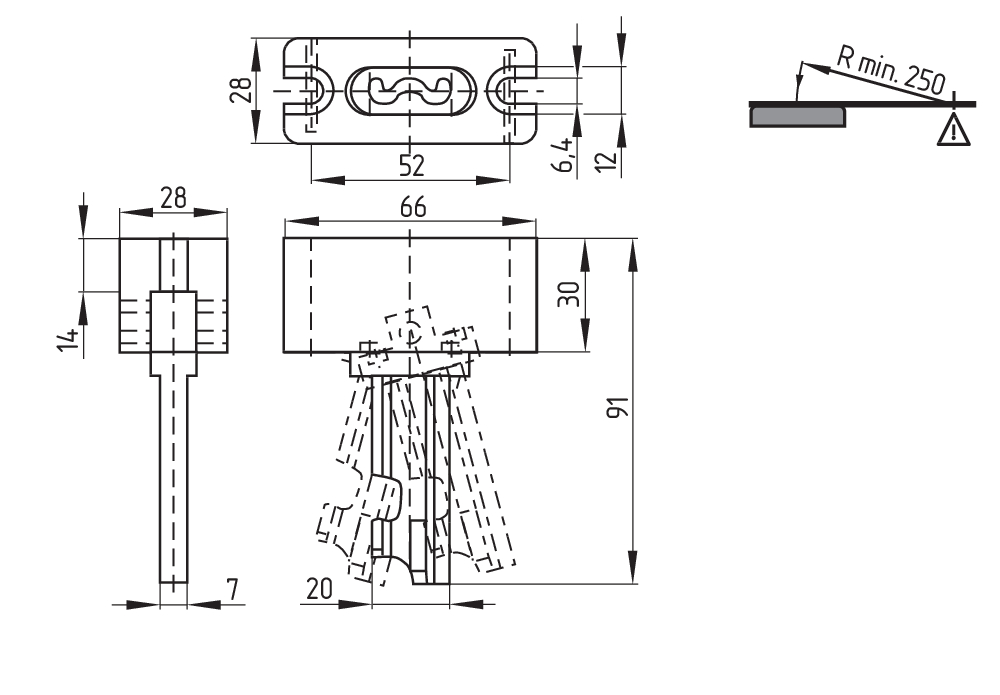

计划 数据
CADENAS CAD数据
SISTEMA 数据
  • 特别适合铰链门
  • 对与操动件平面同平面的最小操作半径

订货数据

型号

操动件 AZ/AZM 415-B2
商品编号（订购编号）

101144796
EAN（欧洲商品编号）

4030661134307
eCl@aa number，版本：12.0

27-27-26-06
eCl@aa number，版本：11.0

27-27-26-06
eCl@aa number，版本：9.0

27-27-26-06
ETIM 编号，7.0 版

EC001487
ETIM 编号，6.0 版

EC001487

总体数据

操动件材质

黄铜
毛重

160 g

机械参数

操动半径，最小

250 mm
操动件

直式

可调
剪切力

25,000 N

注意

注（通用）

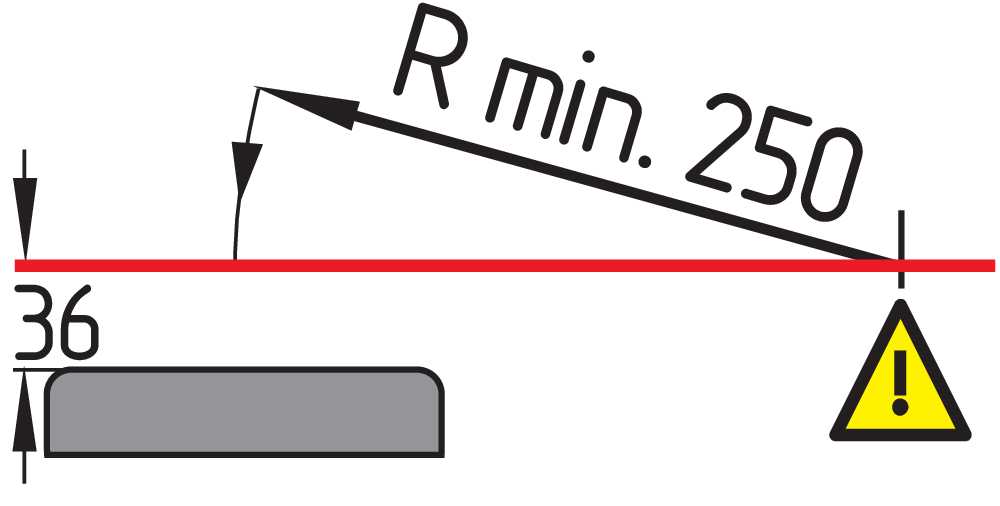

铰链的旋转轴必须处于高出安全开关上表面36 mm处的平面内。

插座上有销孔。使用定位销可防止拆卸执行器。通过调整六角凹头螺钉“a”，执行器可以安装在任何需要的位置。此操动件也可用于滑门。

操动半径可调，最小为250，使用4 A/F六角扳手

语言条件

如果文档无所选语言版本，则默认情况下将使用英文版本。
