ADP55.3SW
ADP55.3SW
下载
订货数据
| 型号 |
ADP55.3SW |
| 商品编号（订购编号） |
101054132 |
| EAN（欧洲商品编号） |
4030661605951 |
| eCl@aa number，版本：12.0 |
27-37-12-12 |
| eCl@aa number，版本：11.0 |
27-37-12-12 |
| eCl@aa number，版本：9.0 |
27-37-12-12 |
| ETIM 编号，7.0 版 |
EC001038 |
| ETIM 编号，6.0 版 |
EC001038 |
总体数据
| 标准型 |
EN IEC 60947-5-1 EN IEC 60947-1 |
| 实施安装 |
锁定按钮-前板安装 |
| 外观设计 |
圆形 |
| 密封形式 |
样式密封圈 |
| 操作件材料 |
塑料 |
| 前环材料 |
塑料 |
| 操作元件颜色 |
黑色 |
| 前环颜色 |
黑色 |
| 毛重 |
39 g |
总体数据 - 产品特性
| 法兰连接 |
否 |
| 可探测 |
是 |
| 全绝缘 |
是 |
机械参数
| 解锁 |
无 |
| 操动行程 |
4 mm |
| 操动力，大约 |
10.5 N |
| 安装 |
中央螺母 |
| 螺钉紧固力矩 |
1 Nm |
机械参数 - 尺寸
| 高度 |
36 mm |
| 注（安装深度） |
Depth behind front panel including one contact element |
| 直径总计 |
55 mm |
| 操动头直径 |
55 mm |
| 前环直径 |
49 mm |
| 安装直径 |
22.3 mm |
| 前板厚度，最小 |
1 mm |
| 前板厚度，最大 |
6 mm |
| 间距 |
70 x 70 mm |
环境条件
| 防护等级 |
IP65 |
| 工作环境温度 |
-25 ... +60 °C |
| 耐冲击 |
30 g / 18 ms |
| 抗振性能 |
20 g / 10 ... 150 Hz |
电气参数
| 开关频率 |
1,200 /h |

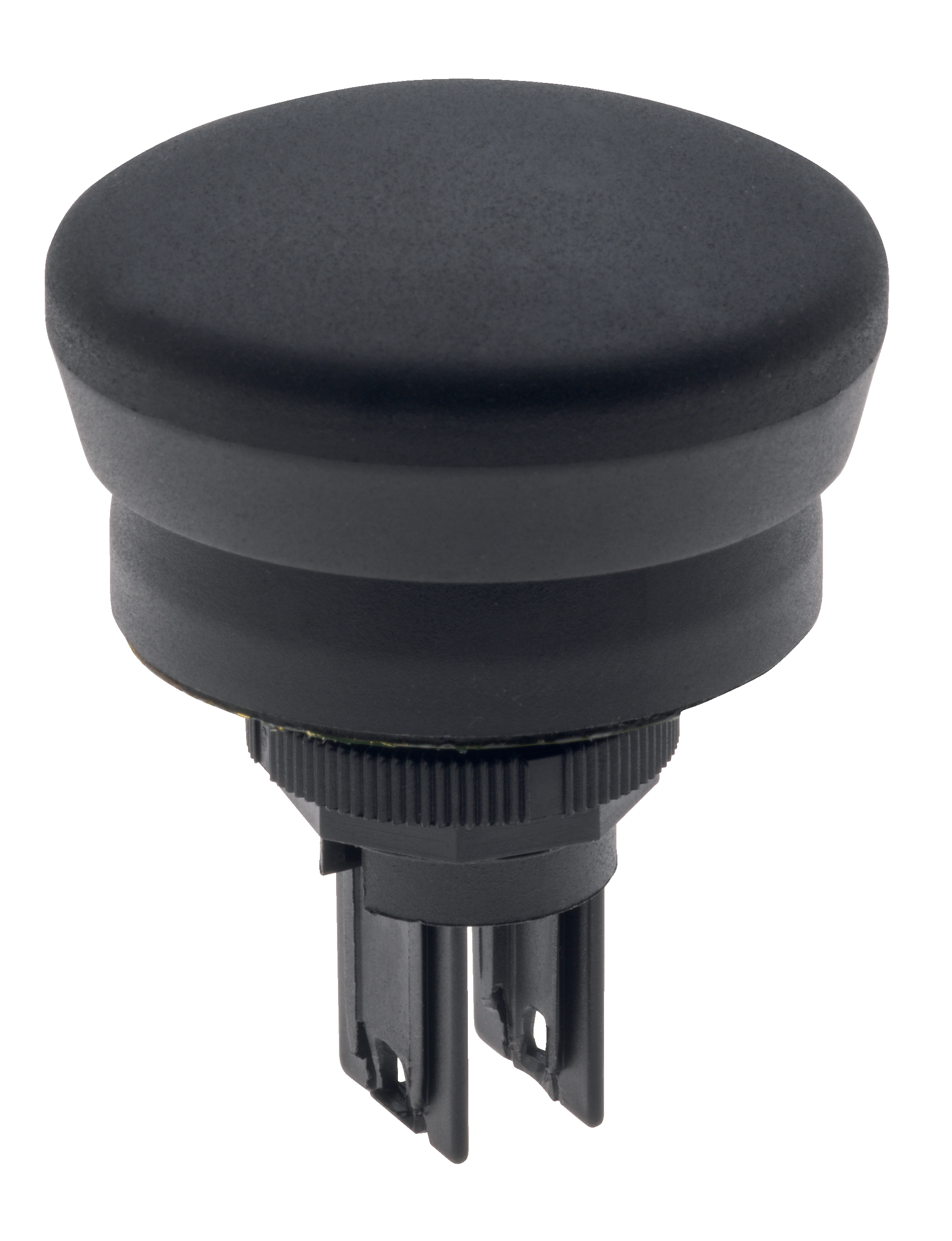

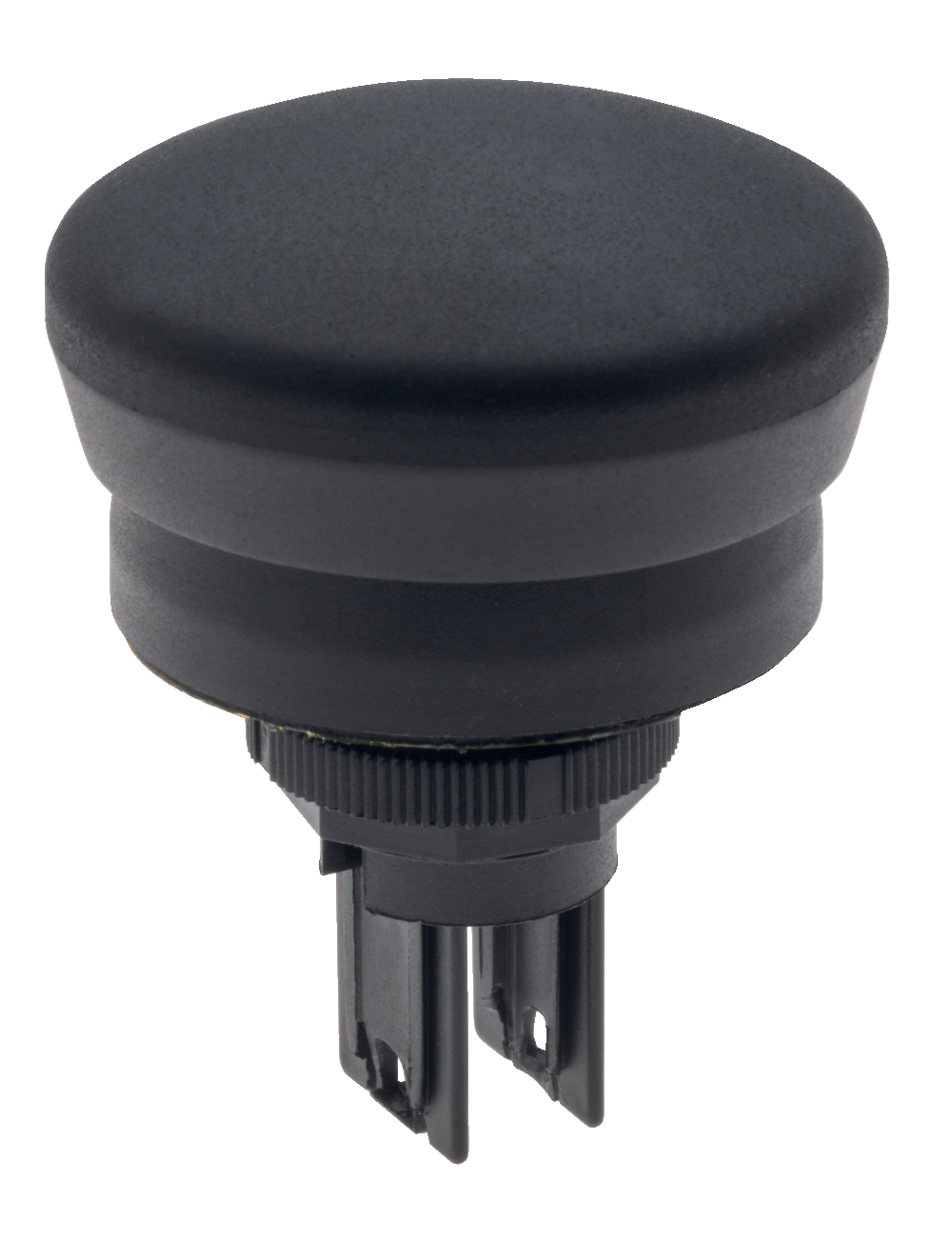

产品图片（单独目录照片）
ID: kadp5f03
| 446,4 kB | .jpg | 352.778 x 459.66900000000004 mm - 1000 x 1303 px - 72 dpi
| 42,6 kB | .png | 74.083 x 96.308 mm - 210 x 273 px - 72 dpi
| 35,2 kB | .jpg | 94.897 x 123.47200000000001 mm - 269 x 350 px - 72 dpi
| 32,6 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 5,3 MB | .png | 169.333 x 220.64100000000002 mm - 2000 x 2606 px - 300 dpi
施迈赛工业开关制造(上海)有限公司, 上海市青浦区漕盈路3336号,
所涉及的详细信息和数据已经过仔细检查。 图像可能与原始图像有所不同。 您可在说明书中进一步获得技术数据。 可能会有技术修改和错误。
