TQ 441-01/01Y-UE-1573
TQ 441-01/01Y-UE-1573
Downloads
| Ürün tip tanımı: TQ 441-(1)(2)-(3)-(4)-(5)-(6)-M20 |
| (1) | |
| 11 | 1 Normalde açık kontakt (NO)/1 Normalde kapalı kontakt (NC) |
| 20 | 2 Normalde açık kontakt (NO) |
| (2) | |
| Y | IP65 |
| X | IP54 |
| (3) | |
| UE | Örtüşen temaslarla |
| (4) | |
| R | Mandallama ile |
| (5) | |
| S | Anahtarla serbest bırakma |
| (6) | |
| yok | Ön yükleme kuvveti 220 N* |
| -1572 | Ön yükleme kuvveti 60 N* |
| -1573 | Ön yükleme kuvveti 35 N* |
| * Serbest bırakma yolları ve kuvvetleri için bkz. çalıştırma ve montaj | |
- Metal muhafaza
- Tek taraflı çalışma / 25 m uzunluğa kadar tel
Sipariş ayrıntıları
| Ürün tip tanımı |
TQ 441-01/01Y-UE-1573 |
| Ürün numarası (sipariş numarası) |
101085278 |
| EAN (European Article Number) |
4030661086422 |
| eCl@ass Numara, Sürümü 12.0 |
27-27-06-07 |
| eCl@ass Numara, Sürümü 11.0 |
27-27-06-07 |
| eCl@ass Numara, Sürümü 9.0 |
27-27-06-07 |
| ETIM numarası, sürüm 7.0 |
EC000030 |
| ETIM numarası, sürüm 6.0 |
EC000030 |
Onaylar
| Verileri |
cULus CCC |
Genel veriler
| Normlar, talimatlar |
EN IEC 60947-5-1 |
| Gövdelerin malzemesi |
Hafif alaşım kokil döküm, boyanmış |
| Gövde kapağının malzemesi |
Çelik |
| Brüt ağırlık |
799 g |
Genel veriler - Özellikler
| Mandallama |
Hayır |
| Açıcıların sayısı |
2 |
Mekanik veriler
| Mekanik ömür, minimum |
30.000 operasyon sayısı |
| Gövde kapağı için sabitleme vidalarının sıkma torku, maksimum |
0,6 Nm |
Mekanik veriler - Boyutlar
| Kablo girişi |
2 x M20 x 1,5 |
| Kablo kesiti, maximum |
4 mm² |
| not |
Kablo kısmı hakkındaki bütün göstergeler iletken yüksüklerini dahil ediyor. |
| Elektrik bağlantısının sıkma torku |
1,7 Nm |
Ortam koşulları
| Koruma sınıfı |
IP65 |
| Ortam sıcaklığı |
-30 ... +90 °C |
Ortam koşulları
| Nominal izolasyon gerilimi Ui |
400 V |
| Nominal darbeye dayanma gerilimi Uimp |
4 kV |
Elektriksel veriler
| Termal test akımı |
10 A |
| Nominal çalışma gerilimi |
380 VAC |
| Çalışma akımı |
4.000 mA |
| Anahtarlama prensibi |
Pozitif taşmalı kontaktlarla yavaş hareket |
| Maksimum anahtarlama frekansı |
3.600 /h |
| Malzeme, kontaklar, elektrikli |
AgCdO, kendi kendini temizler, pozitif hareket |
Dil filtresi
Veri sayfası
Çalışma Talimatları ile Uygunluk beyanı
UL Sertifikası
CCC sertifikasyonu
Adobe Reader’ın son sürümünü indirin

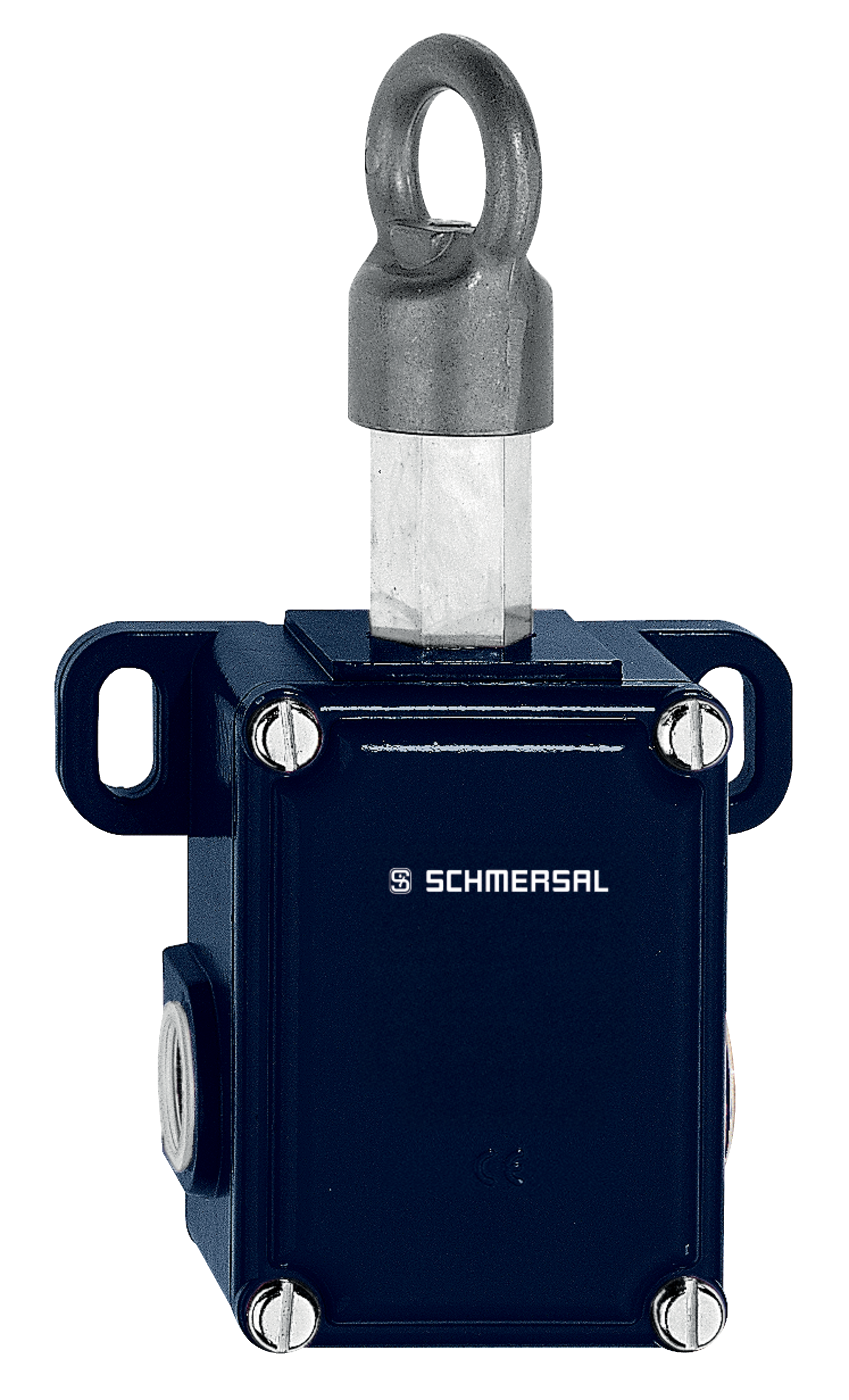

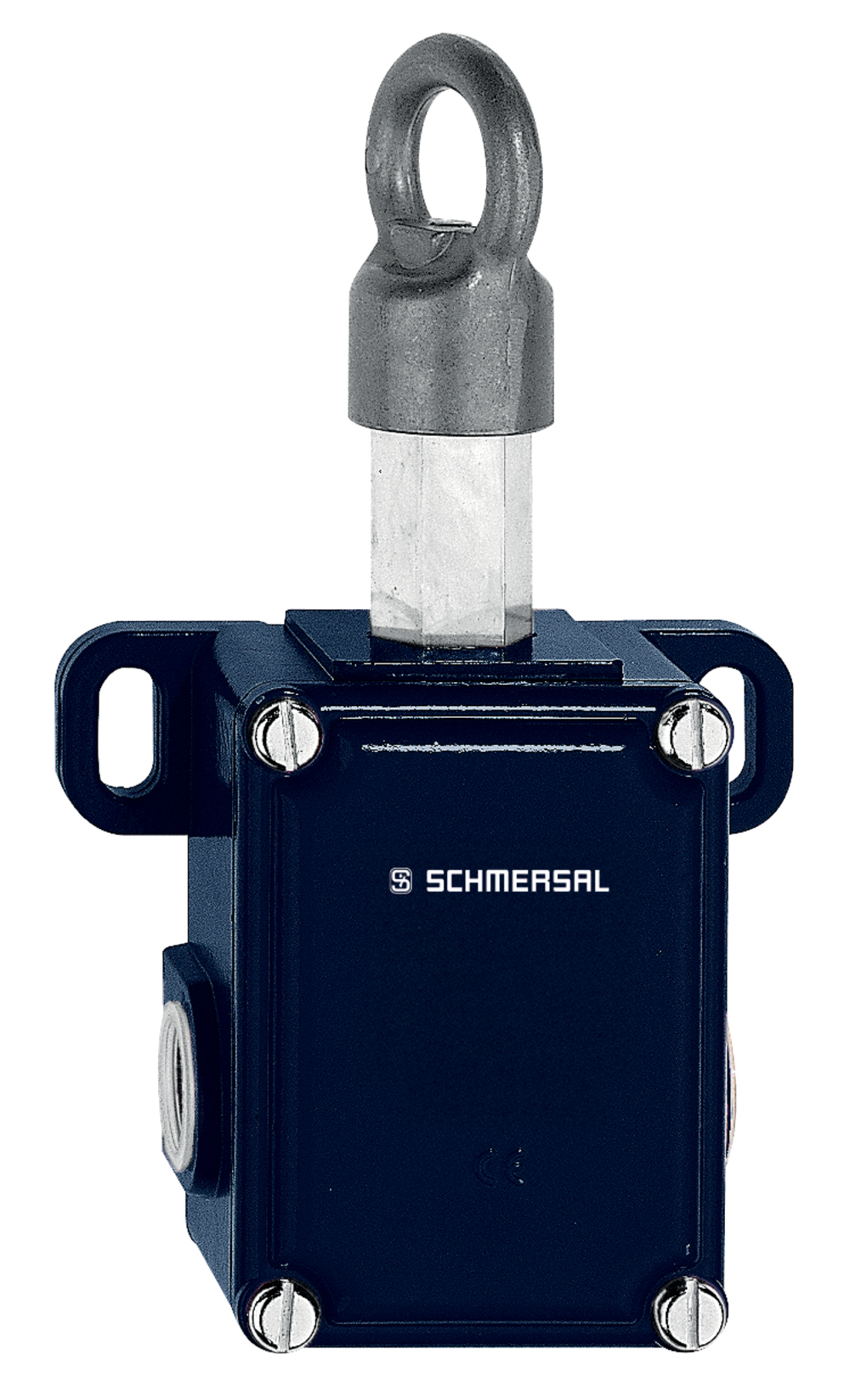

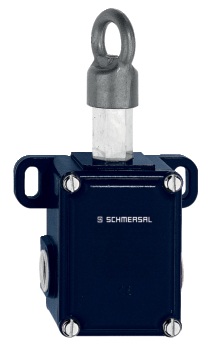

Ürün resmi (katalog özel fotoğraf)
ID: ktq44f01
| 793,2 kB | .jpg | 352.778 x 581.378 mm - 1000 x 1648 px - 72 dpi
| 67,9 kB | .png | 74.083 x 122.061 mm - 210 x 346 px - 72 dpi
| 25,5 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 5,6 MB | .png | 166.55700000000002 x 274.57 mm - 2000 x 3297 px - 305 dpi
| 33,9 kB | .jpg | 74.789 x 123.47200000000001 mm - 212 x 350 px - 72 dpi

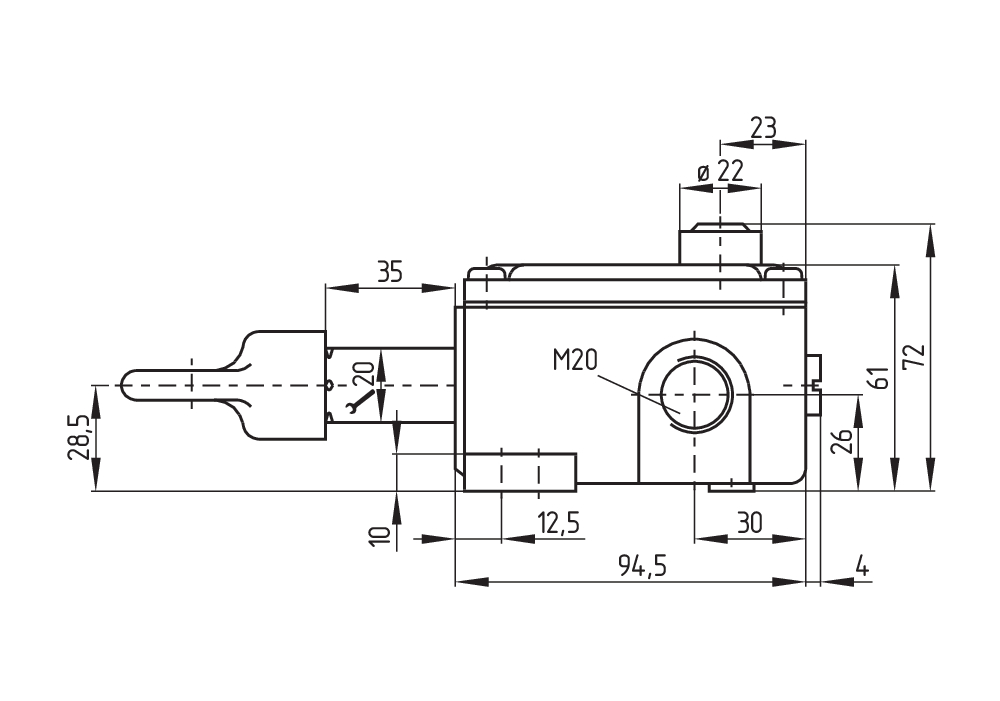

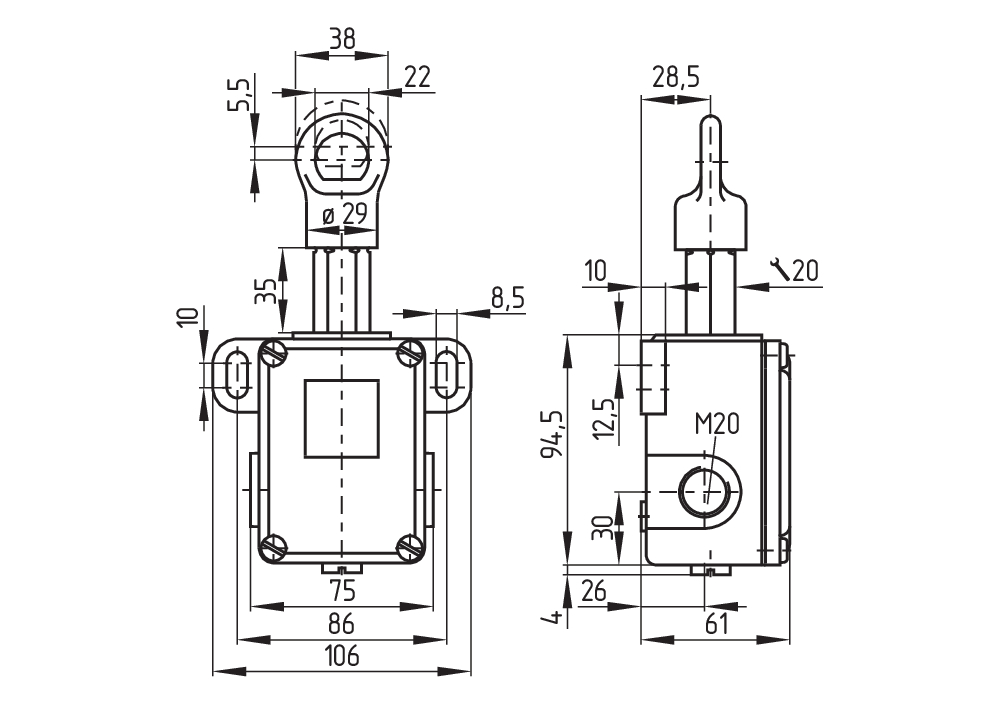

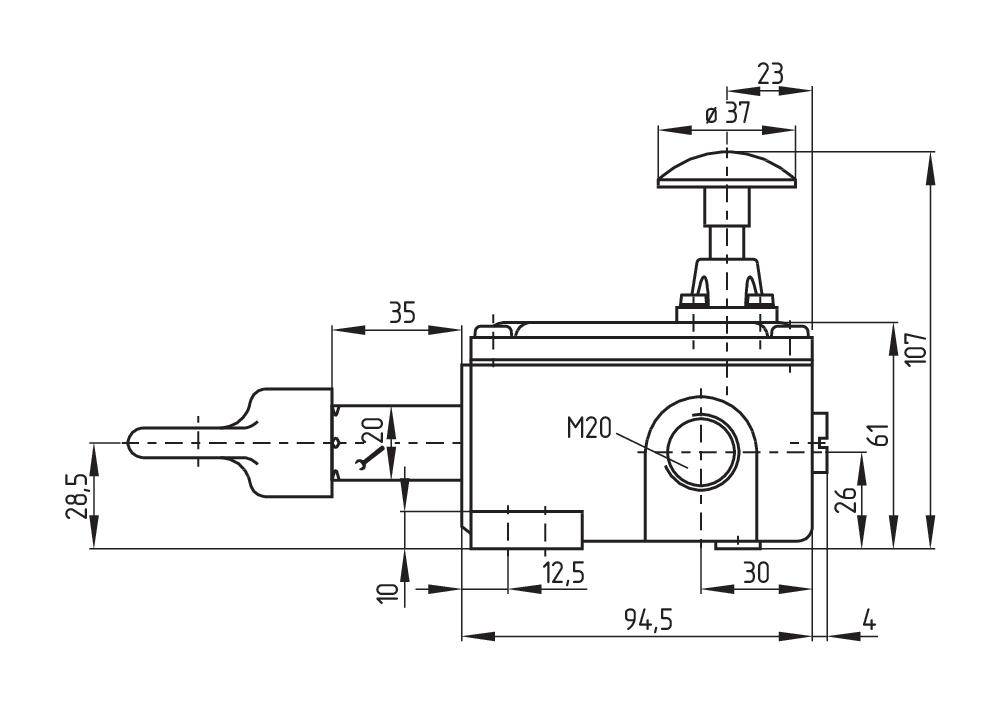

Boyutsal resim temel bileşeni
Boyutsal resim temel bileşeni
Boyutsal resim temel bileşeni
Montaj örneği
ID: ktq44m01
