PS216L-Z11-H230

Ürün numarası: 103032685
PS216L-Z11-H230

Downloads

ePLAN Veri
CADENAS CAD Verileri
SISTEMA Veri
Ürün tip tanımı:
PS(2)-(3)-(4)-(5)-(6)-(7)-(8)-(9)-(10)-(11)-(12)

(2)
215Metal muhafaza
216Termoplastik muhafaza
2262 kablo girişli plastik gövde

(3)
1L delik (standart)
LUzun delik

(4)
Z11Susta hareketi 1 normalde açık kontakt (NO) / 1 açıcı düzen (NC)
Z02Susta hareketi 2 Normalde kapalı kontakt (NC)
Z12Susta hareketi 1 normalde açık kontakt (NO) / 2 açıcı düzen (NC)
Z11RSusta hareketi 1 normalde kapalı kontakt (NC) / 1 açıcı düzen (NC) ile mandallama
Z01RSusta hareketi 1 açıcı düzen (NC) ile mandallama
Z02RSusta hareketi 2 normalde kapalı kontakt (NC) ile mandallama
T11Yavaş hareket 1 Normalde açık kontakt (NO) / 1 Normalde kapalı kontakt (NC)
T02Yavaş hareket 2 Normalde kapalı kontakt (NC)
T20Yavaş hareket 2 Normalde açık kontakt (NO)
T12Yavaş hareket 1 Normalde açık kontakt (NO) / 2 Normalde kapalı kontakt (NC)
T21Yavaş hareket 2 Normalde açık kontakt (NO) / 1 Normalde kapalı kontakt (NC)
T03Yavaş hareket 3 Normalde kapalı kontakt (NC)
T11UEPozitif taşmalı kontaktlarla yavaş hareket 1 normalde açık kontakt (NO) / 1 açıcı düzen (NC)
T02HSıralı kontaktlarla yavaş hareket 2 Normalde kapalı kontakt (NC)
T11KYavaş hareket 1 Normalde açık kontakt (NO) / 1 Normalde kapalı kontakt (NC) kısa stroklu
T10Yavaş hareket 1 Normalde açık kontakt (NO)
T02KYavaş hareket 2 NC kontak kısa strok
T20HSıralı kontaktlarla yavaş hareket 2 Normalde açık kontakt (NO)

(5)
1Gümüş kaplı kontaktlar (standart)
A1Altın kontakt 0,3 μm
A2Altın kontakt 0,10 μm
A3Altın kontakt 3,0 μm

(6)
1gösterge lambasız
Gdahili durum göstergesi

(7)
1Kablo girişi M20
M16Kablo girişi M16
STkonektör fişi M12, aşağıda
STRKonektör fişi M12, sağ
STLkonektör fişi M12, sol
STMkonektör fişi M12, yukarıdaki, maden

(8)
S200Piston S200
S210Piston Ø 8.6 mm
S211Piston Ø 10.3 mm
S221Piston Ø 9.8 mm
R200Makaralı kumanda çubuğu R200
R201Makaralı kumanda çubuğu - paslanmaz çelik makara Ø 9.5mm
R210Makaralı kumanda çubuğu - plastik makara Ø 12mm
K201Makaralı kumanda çubuğu - paslanmaz çelik makara - genişlik 5.3 mm - Ø 12mm
K200Sapmalı makara kolu K200
K201Makaralı kumanda çubuğu - paslanmaz çelik makara - genişlik 5.3 mm - Ø 12mm
K210Sapmalı makara kolu K210
K211Sapmalı makara kolu - paslanmaz çelik makara - genişlik 5mm - Ø 14mm
K220Sapmalı makara kolu, plastik makara - genişlik 7.6 mm - Ø 14 mm
K230Açılı kollu makara K230
K231Makaralı kumanda çubuğu - paslanmaz çelik makara Ø 14mm (Standartlar)
K240Açılı kollu makara K240
K250Açılı kollu makara K250
H200Makara kolu H200
H202Makara kolu, pirinç makara Ø 16mm - Kol uzunluğu 24mm - (Standartlar)
H230Makara kolu - plastik makara Ø 16 mm - kol uzunluğu 28 mm
H232Makara kolu - pirinç makara Ø 16 mm - kol uzunluğu 28 mm
H236Makara kolu - lastik makara Ø 16 mm - kol uzunluğu 28 mm
N200Makara kolu N200
N201Makara kolu 2 mm'lik adımlarla ayarlanbilir (24...66mm) - paslanmaz çelik makara Ø 20mm - genişlik 9,8 mm
N202Makara kolu - 2 mm'lik adımlarla ayarlanbilir (24...66mm) - pirinç makara Ø 20mm - genişlik 9,8 mm
N206Makara kolu - 2 mm'lik adımlarla ayarlanbilir (24...66mm) - kauçuk makara Ø 20mm - genişlik 9,8 mm
N210Makara kolu - 2 mm'lik adımlarla ayarlanabilir (26...66 mm) - plastik makara Ø 20mm - genişlik 4 mm - uzun açılı - emniyet pulu
N280Makara kolu - 2 mm'lik adımlarla ayarlanabilir (24...66mm) - plastik makara Ø 20mm - genişlik 5 mm - uzun - emniyet pulu
J200Mil kolu J200
J201Mil kolu - paslanmaz çelik - 200mm - Ø 6mm (Standartlar)
J203Mil kolu - aluminyum - 200mm - Ø 6mm
F230Yay çubuğu - paslanmaz çelik - 150,4 mm
F231Yaylı mil - paslanmaz çelik - 70.2 mm
A200Özel aktüatör cıvatası - Plastik - Valf kontrolü

(9)
1Karar rotasyonsuz (standart)
U1kararlı rotasyon 45
U2kararlı rotasyon 90
U3kararlı rotasyon 135
U4kararlı rotasyon 180
U5kararlı rotasyon 225
U6kararlı rotasyon 270°
U7kararlı rotasyon 315

(10)
1Kol rotasyonsuz (standart)
X1Kol rotasyonu 15
X2Kol rotasyonu 30
X3Kol rotasyonu 45
X4Kol rotasyonu 60
X5Kol rotasyonu 75
X6Kol rotasyonu 90
X7Kol rotasyonu 105
X8Kol rotasyonu 120
X9Kol rotasyonu 135
X10Kol rotasyonu 150
X11Kol rotasyonu 165
X12Kol rotasyonu 180
X13Kol rotasyonu 195
X14Kol rotasyonu 210
X15Kol rotasyonu 225
X16Kol rotasyonu 240
X17Kol rotasyonu 255
X18Kol rotasyonu 270
X19Kol rotasyonu 285
X20Kol rotasyonu 300
X21Kol rotasyonu 315
X22Kol rotasyonu 330
X23Kol rotasyonu 345

(11)
1dış makara (Standartlar)
Iiçerde makara

(12)
1-30...+80°C (Standard)
T-40...+80°C
Bu tip anahtarı doğrultusundaki mümkün olan tüm cihazlar gönderilemez ve/veya teknik bakımdan uygulanamaz.
  • 45  çevrilmiş bağlantı klemensleri sayesinde hızlı bağlantı tekniği
  • Leitungseinführung 1 x M20 x 1,5
  • Katlanır mandallı kapaklı plastik mahfaza
  • Çalıştırma elemanlarının 45 kolay ve hızlı ayarlanabilirliği
  • EN 50047 e uygun tasarım
  • LED sürümü mevcuttur

Sipariş ayrıntıları

Ürün tip tanımı

PS216L-Z11-H230
Ürün numarası (sipariş numarası)

103032685
EAN (European Article Number)

4030661528434
eCl@ass Numara, Sürümü 12.0

27-27-26-01
eCl@ass Numara, Sürümü 11.0

27-27-26-01
eCl@ass Numara, Sürümü 9.0

27-27-26-01
ETIM numarası, sürüm 7.0

EC000030
ETIM numarası, sürüm 6.0

EC000030

Onaylar

Verileri

cULus

CCC

Genel veriler

Normlar, talimatlar

EN IEC 60947-5-1
Gövdenin konstrüksiyon şekli

Norm yapı tasarımı
Aktüatör tipi e göre EN 50047

A
Gövdelerin malzemesi

Plastik, cam elyaf takviyeli

Genel veriler - Özellikler

Güvenlik fonksiyonları

Evet
Yardımcı kontaktların sayısı

1
Emniyet kontaktlarının sayısı

1

Güvenlik sınıflandırması

Standartlar

EN ISO 13849-1
B10D Normalde kapalı kontakt (NC)

20.000.000 operasyon sayısı
Görev süresi

20 Yıl(lar)

Mekanik veriler

Montaj yönergeleri

mit Querlangloch
Makara malzemesi

Plastik
Kablo rakorunun konumu

taban
Mekanik ömür, minimum

10.000.000 operasyon sayısı
Güç, zorunlu açılma gücü, minimum {N}

40 N
Kumanda hızı, minimum

10 mm/min
Kumanda hızı, maximum

1 m/s
Montaj

Montaj yuvaları bulunan ek
Sabitleme vidalarının sıkma torku

1,2 Nm

Mekanik veriler - Boyutlar

Not (Kablo girişi)

Absetzlänge des Leiters 5...6mm
kesme

Vida bağlantısı M20 x 1.5
Kablo kesiti, minimum

0,34 mm²
Kablo kesiti, maximum

1,5 mm²
Elektrik bağlantısının sıkma torku, minimum

0,6 Nm
Elektrik bağlantısının sıkma torku, maksimum

0,8 Nm

Mekanik veriler - Boyutlar

Sensörün boyu

32,5 mm
Sensörün genişliği

31 mm
Castor çapı

16 mm

Ortam koşulları

Koruma sınıfı

IP66

IP67
Ortam sıcaklığı

-30 ... +80 °C
Koruma oranı

II

Ortam koşulları

Nominal izolasyon gerilimi Ui

250 VAC
Nominal darbeye dayanma gerilimi Uimp

4 kV
Kirlilik derecesi

3

Elektriksel veriler

Termal test akımı

10 A
Talep edilen nominal kısa devre akımı

400 A
Kullanım kategorisi AC-15

240 VAC
Kullanım kategorisi AC-15

3 A
Kullanım kategorisi DC-13

24 VDC
Kullanım kategorisi DC-13

3 A
Anahtarlama elemanı

1 Normalde açık kontakt (NO)/1 normalde kapalı kontakt (NC)
Anahtarlama prensibi

Susta hareketi
Maksimum anahtarlama frekansı

5.000 /h
Malzeme, kontaklar, elektrikli

AgCdO, kendi kendini temizler, pozitif hareket

Dil filtresi

Bir doküman ülke dilinde mevcut değilse İngilizce sürüme başvurulur.

Veri sayfası

Almanca (2026-04-15)
Danimarkalı (2026-04-15)
Fince (2026-04-15)
Fransızca (2026-04-15)
Hollandaca (2026-04-15)
Japon (2026-04-15)
Norveçli (2026-04-15)
Polonya (2026-04-15)
Portekizce (2026-04-15)
Portekizce (2026-04-15)
Türk (2026-04-15)
Çinli (2026-04-15)
İngilizce (2026-04-15)
İspanyol (2026-04-15)
İsveç (2026-04-15)
İtalyan (2026-04-15)

Çalışma Talimatları ile Uygunluk beyanı

PS215 / PS216 / PS226 (640,4 kB, 2024-08-16)
PS215 / PS216 / PS226 (718,5 kB, 2024-05-13)
PS215 / PS216 / PS226 (657,5 kB, 2024-04-09)
PS215 / PS216 / PS226 (648,1 kB, 2024-04-09)
PS215 / PS216 / PS226 (662,2 kB, 2024-04-08)
PS215 / PS216 / PS226 (660,6 kB, 2024-04-08)
PS215 / PS216 / PS226 (650,6 kB, 2024-02-19)
PS215 / PS216 / PS226 (652,9 kB, 2024-02-19)

UL Sertifikası

TQ/ZQ/PS215 / PS216 / PS226 / TQ/ZQ/PS315 / PS316 (351,0 kB, 2024-06-06)

CCC sertifikasyonu

PS116-... (2,9 MB, 2024-10-24)
PS116-... (1,8 MB, 2024-10-24)

Broşür

Position detection with system (4,3 MB, 2025-07-10)
Detecção de posição com sistema (4,1 MB, 2025-06-03)
Position detection with system (4,1 MB, 2025-06-03)
Position detection with system (4,1 MB, 2025-06-03)
Detección de la posición con sistema (4,1 MB, 2025-06-03)
Position detection with system (4,2 MB, 2025-06-03)
Position detection with system (4,1 MB, 2024-11-07)
Position detection with system (4,1 MB, 2024-11-07)
Position detection with system (3,7 MB, 2020-02-26)

SISTEMA-VDMA kütüphanesi

SISTEMA-VDMA COMPONENTS (1.021,8 kB, 2026-02-02)
SISTEMA-VDMA COMPONENTS (1.018,3 kB, 2026-02-02)

Adobe Reader’ın son sürümünü indirin

Adobe Reader

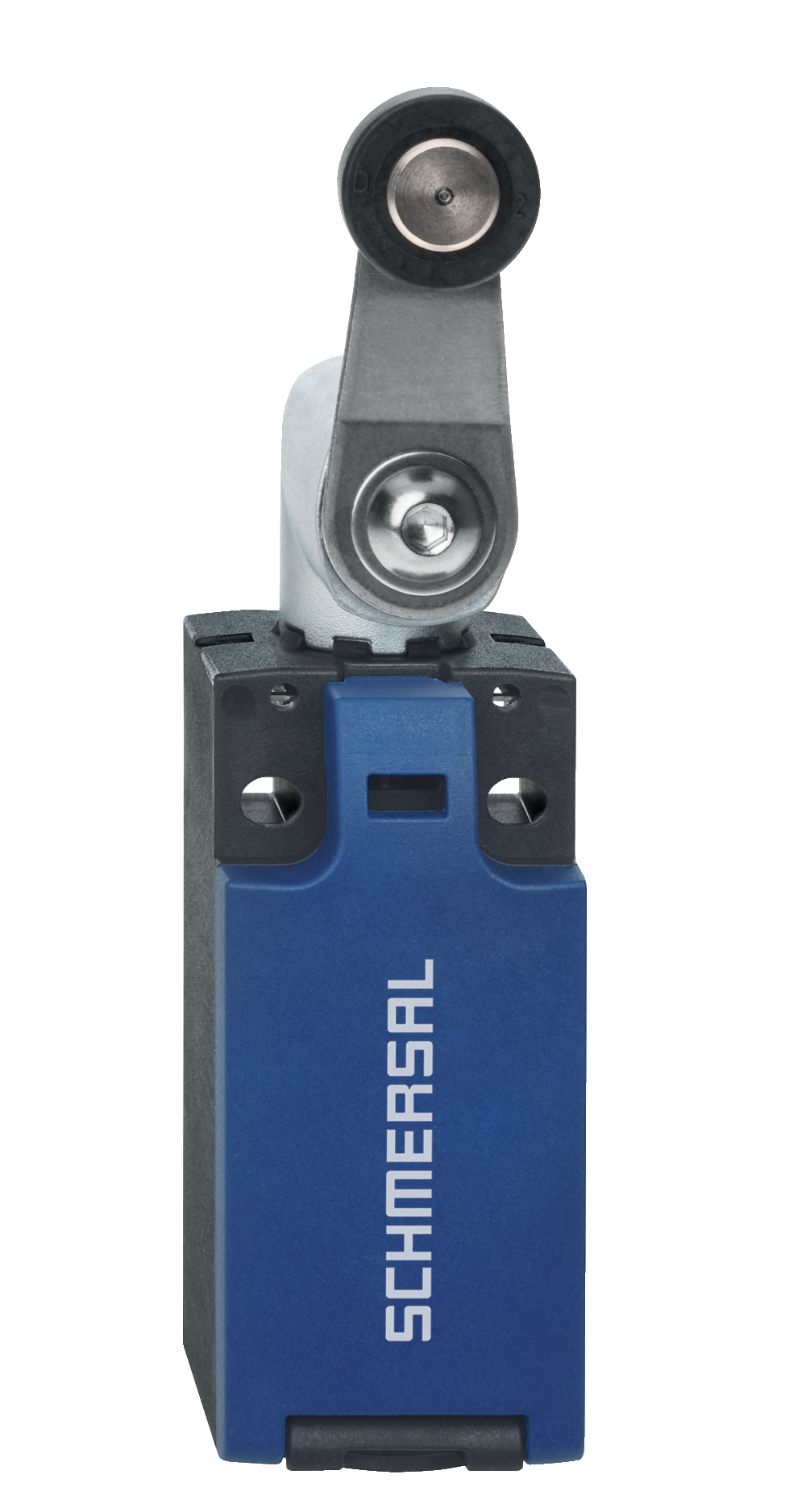

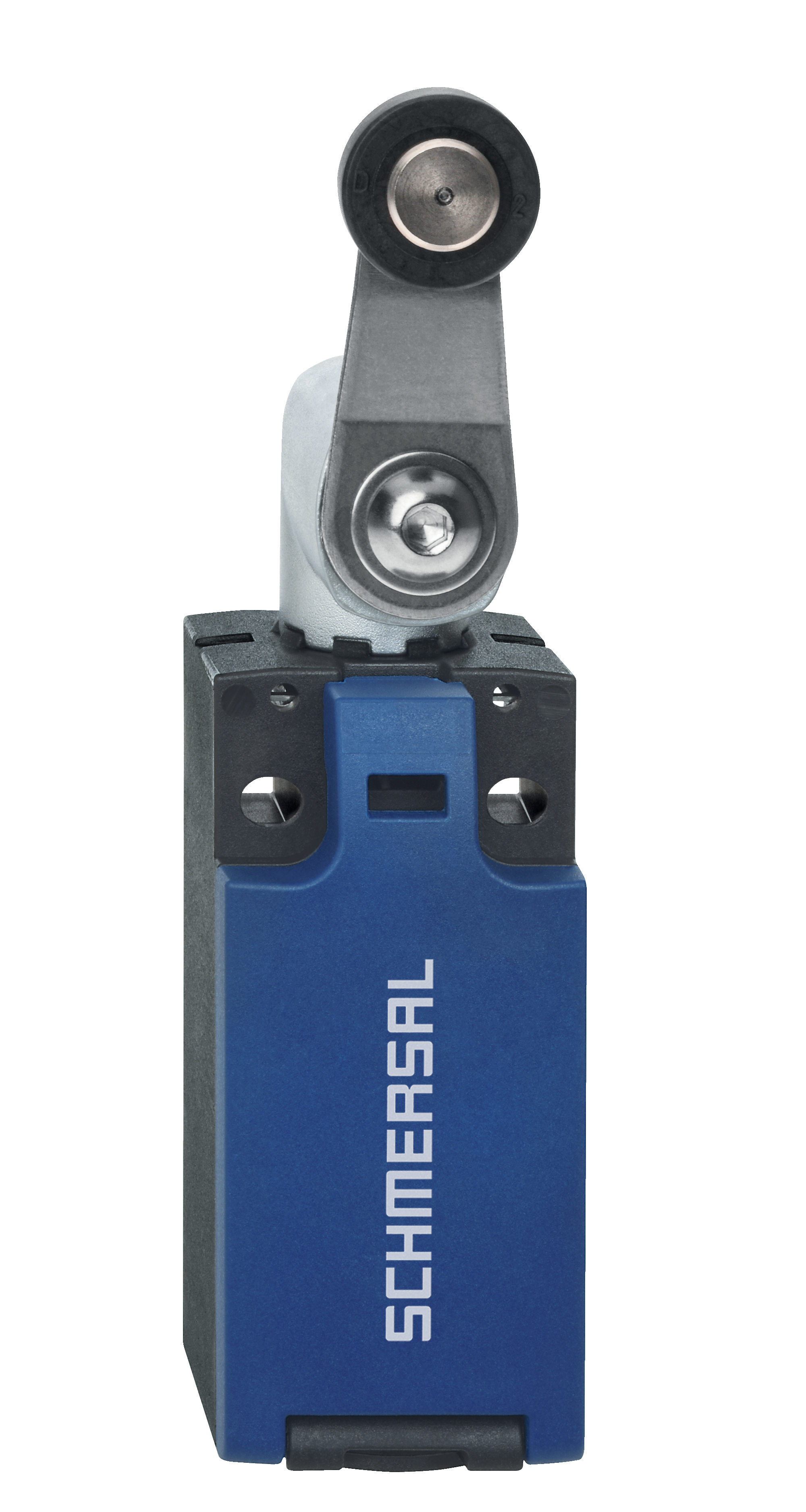

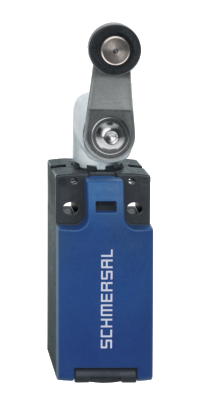

Ürün resmi (katalog özel fotoğraf)

kps2l-hf34

ID: kps2l-hf34

| 549,9 kB | .jpg | 352.778 x 661.4580000000001 mm - 1000 x 1875 px - 72 dpi

| 69,9 kB | .png | 74.083 x 138.642 mm - 210 x 393 px - 72 dpi

| 25,5 kB | .jpg | 65.96900000000001 x 123.47200000000001 mm - 187 x 350 px - 72 dpi

| 22,4 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi

| 5,9 MB | .png | 169.333 x 317.5 mm - 2000 x 3750 px - 300 dpi

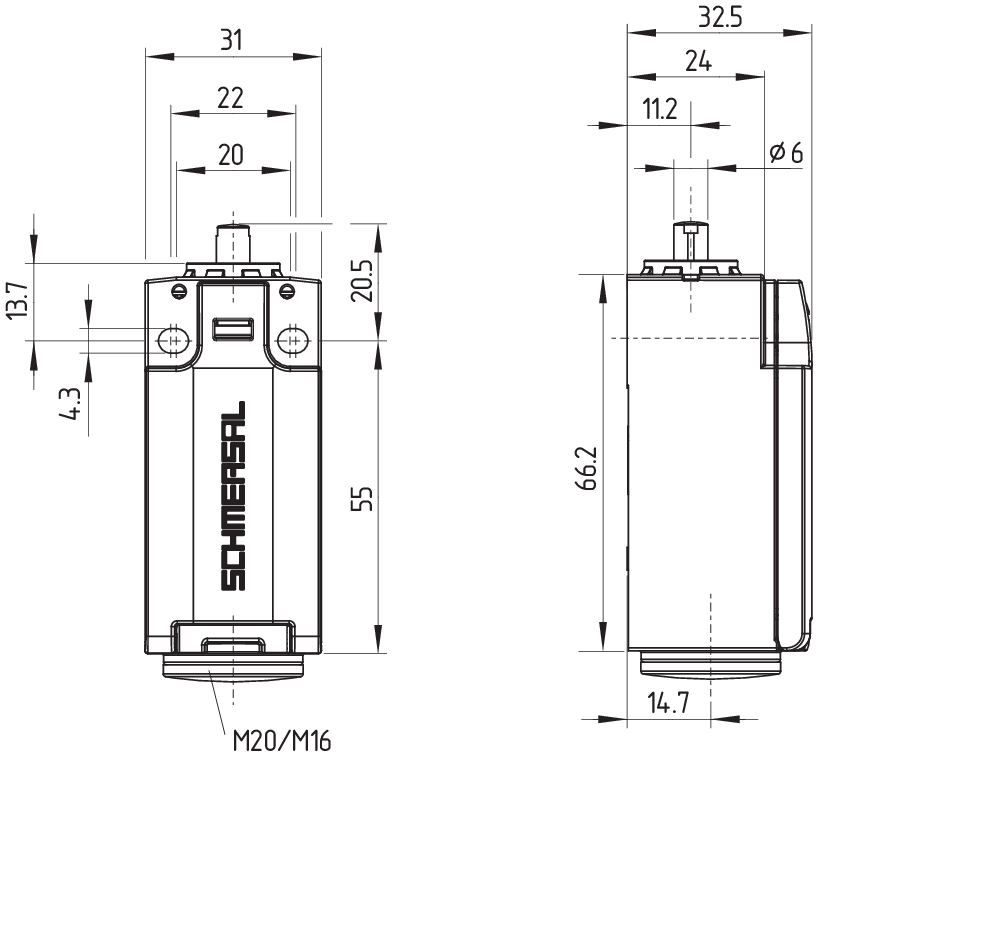

Boyutsal resim temel bileşeni

kps2xg21

ID: kps2xg21

| 104,7 kB | .jpg | 352.778 x 330.906 mm - 1000 x 938 px - 72 dpi

| 6,4 kB | .png | 74.083 x 69.497 mm - 210 x 197 px - 72 dpi

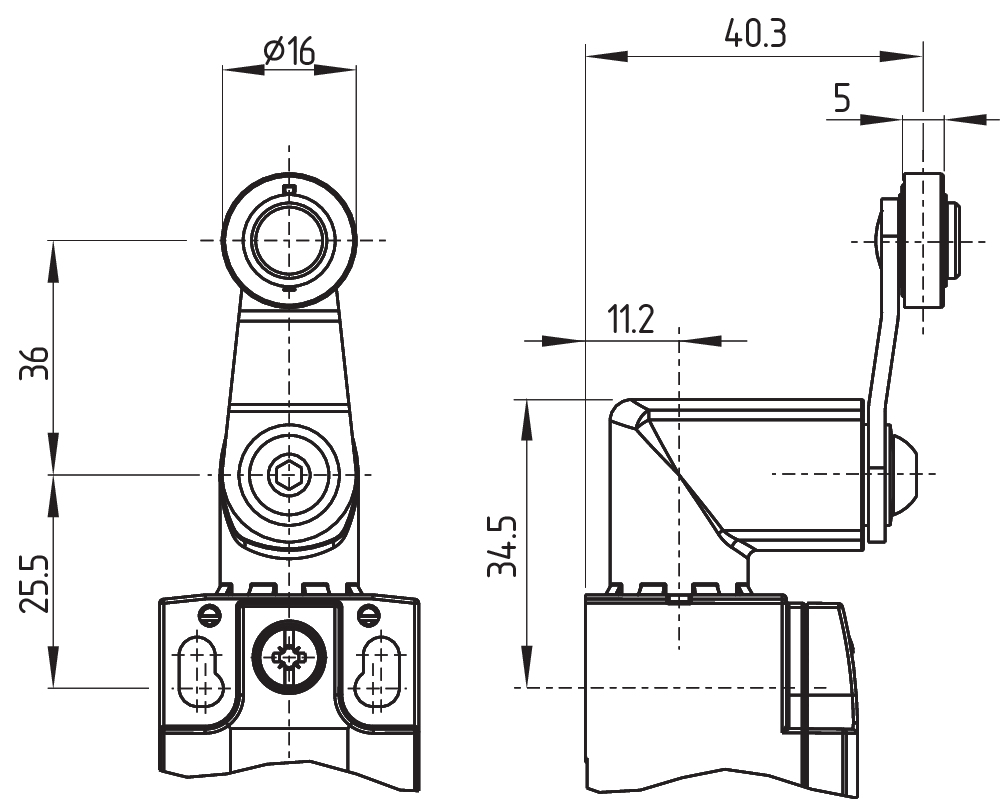

Boyutsal resim aktüatörü

kps2-b11

ID: kps2-b11

| 149,2 kB | .jpg | 352.778 x 281.869 mm - 1000 x 799 px - 72 dpi

| 7,3 kB | .png | 74.083 x 59.267 mm - 210 x 168 px - 72 dpi

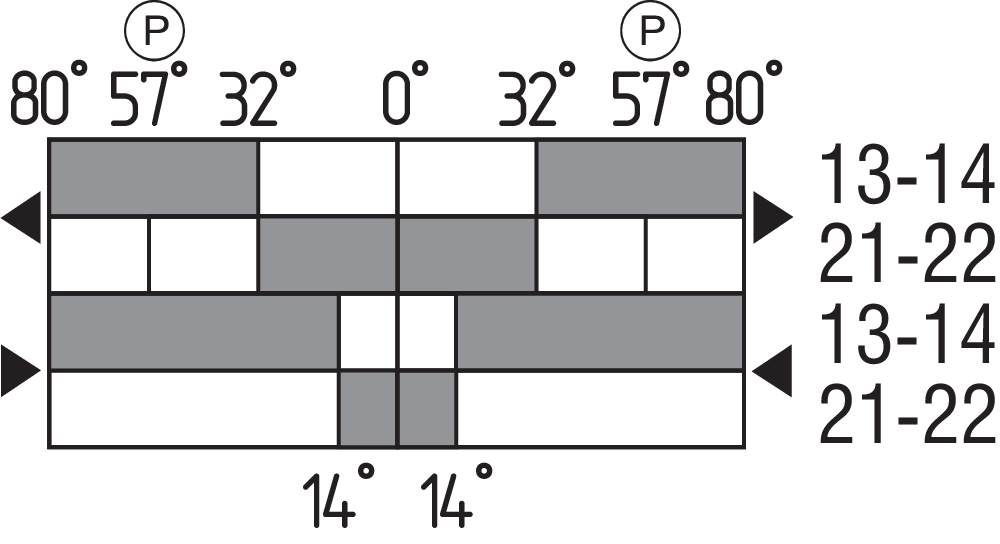

Switch hareket şeması

kps11s55

ID: kps11s55

| 2,7 kB | .png | 74.083 x 40.217 mm - 210 x 114 px - 72 dpi

| 95,5 kB | .jpg | 352.778 x 191.911 mm - 1000 x 544 px - 72 dpi

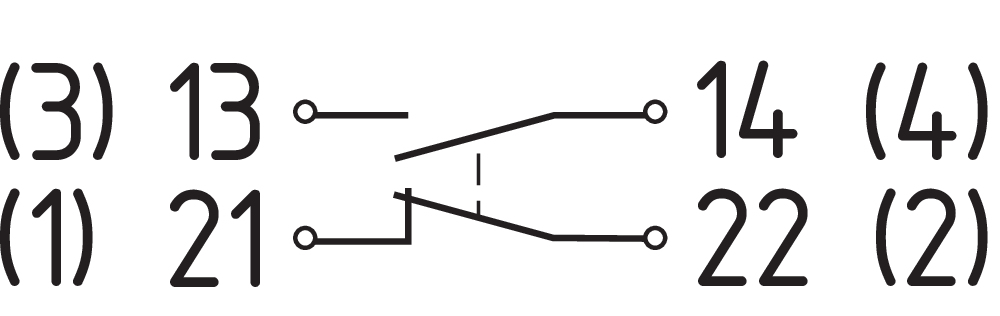

Diyagram

kps2xk01

ID: kps2xk01

| 58,0 kB | .jpg | 352.778 x 111.47800000000001 mm - 1000 x 316 px - 72 dpi

| 2,7 kB | .png | 74.083 x 23.283 mm - 210 x 66 px - 72 dpi

Video ID: Positionsschalter-PS

Position switches series PS (Vimeo)


EU Declaration of Conformity LOG_COM_lo1de01s
OriginalK.A. Schmersal GmbH & Co. KG
Möddinghofe 30
42279 Wuppertal
Germany
Internet: www.schmersal.com
Declaration:We hereby certify that the hereafter described components both in their basic design and construction conform to the applicable European Directives.
Name of the component:PS116,
PS215, PS216, PS226,
PS315, PS316
Type:See ordering code
Description of the component:Position switch
Relevant Directives:Low Voltage Directive2014/35/EU
 RoHS-Directive2011/65/EU
Applied standards:EN 60947-5-1:2017
Person authorised for the compilation of the technical documentation:Oliver Wacker
Möddinghofe 30
42279 Wuppertal
Place and date of issue:Wuppertal, March 3, 2021
 GRA_SIG_ksig-y24
 Authorised signature
Philip Schmersal
Managing Director
UK Declaration of Conformity LOG_COM_lo1de01s
Company:K.A. Schmersal GmbH & Co. KG
Möddinghofe 30
42279 Wuppertal
Germany
Internet: www.schmersal.com
Declaration:We hereby, under sole responsibility, certify that the hereafter described components both in their basic design and construction conform to the relevant statutory requirements, regulations and designated standards of the United Kingdom.
Name of the component:PS116,
PS215, PS216, PS226,
PS315, PS316
Type:See ordering code
Description of the component:Position switch
Relevant legislation:Electrical Equipment (Safety) Regulations2016
 The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations2012
Designated standards:EN 60947-5-1:2017
UK-Importer / Person authorised for the compilation of the technical documentation:Schmersal UK Ltd.
Paul Kenney
Unit 1, Sparrowhawk Close
Enigma Business Park
Malvern, Worcestershire, WR14 1GL
Place and date of issue:Wuppertal, August 19, 2021
 GRA_SIG_ksig-y24
 Authorised signature
Philip Schmersal
Managing Director

Schmersal Turkey Otomasyon Ürünleri ve Hizmetleri Ltd. Şti., Atatürk Mah. Ataşehir Bulvarı No:5, 34758 Ataşehir

Veriler ve ayrıntılar dikkatli bir şekilde kontrol edilmişlerdir. Görüntüler orijinalden farklı olabilir. Daha fazla teknik veri kılavuzda bulunabilir. Teknik değişiklikler ve hatalar olabilir.

Generated at: 15.04.2026 06:17
