TVH 015-02Y

Artikelnummer: 101059259
Arkiv
TVH 015-02Y

Downloads

ePLAN Data
CADENAS CAD Data
SISTEMA Data
  • 3 kabelgenomföring M 20 x 1.5
  • metallhus
  • 2 Kontakter
  • 67 mm x 75 mm x 43 mm ( standard komponent)
  • Aktiveringsorgan kan vridas i steg om 4 x 90°
  • Steglös justering av armens position i 360°
  • Armen omställbar i steg om 180°

Beställningsinformation

Note (Delivery capacity)

Ej tillgänglig!
Produktbeteckning

TVH 015-02Y
Artikelnummer (beställningsnummer)

101059259
EAN (European Article Number)

4030661035154
eCl@ss nummer, version 12.0

27-27-06-01
eCl@ss nummer, version 11.0

27-27-06-01
eCl@ss nummer, version 9.0

27-27-06-01
ETIM-nummer, version 7.0

EC000030
ETIM-nummer, version 6.0

EC000030

Certifieringar - Föreskrifter

Certifikat

CCC

Globala egenskaper

Föreskrifter

EN IEC 60947-5-1
Aktiv princip

mekanisk
Nockform

Rulle
Kapslingens material

Light-alloy diecast
Kapslingsbeläggningens material

lackerad
Bruttovikt

360 g

Allmänna data - Egenskaper

Antal öppnare

2

Mekaniska data

Manövreringselement

Arm med rulle
Rullmaterial

Plast
Mekanisk livslängd, minimum

1.000.000 kopplingar
Framkörningsvinkel, från vänster

30 °
Framkörningsvinkel, från höger

30 °
Contact opening

max. 2 x 2,5 mm
Aktiveringshastighet, minimum

1 mm/min
Aktiveringshastighet, maximum

3 m/s
Note (Actuating speed)

Aktiveringshastighet med vertikal aktiveringsvinkel mot brytarens axel
aktiveringsmoment

0,2 Nm

Mechanical data - Connection technique

Kabelstyrning

3 x M20 x 1,5
Anslutningsarea, maximum

2,5 mm²
Note

All information i kabeldelen är inklusive kabelhylsor.
Ledararea, maximum

13 AWG
Stickkontakt (mekanisk)

Skruvkoppling

Mekaniska data - mått

Sensorns längd

43 mm
Sensorns bredd

67 mm
Sensorns höjd

133 mm
Rullens bredd

8,5 mm
Rullens diameter

20 mm

Omgivningsförhållanden

Skyddsklass

IP65
Omgivningstemperatur

-30 ... +90 °C
Protection class

I

Ambient conditions - Insulation values

Isolationsmärkspänning

400 V
Märkstötspänning

6 kV
Föroreningsgrad

3

Elektriska data

Termisk testström

10 A
Märkspänning

400 VAC
Krävd nominell kortslutningsström

1.000 A
Brukskategori AC-15

400 VAC
Brukskategori AC-15

4 A
Note (Switching element)

med dubbel brytning

galvaniskt separerade kontaktbryggor
Kopplingsprincip

Tyckkontakt
Maximal omkopplingsfrekvens

500 /h
Kontakternas material, elektriskt

Silver
Kopplingsdon

Opener (NC)

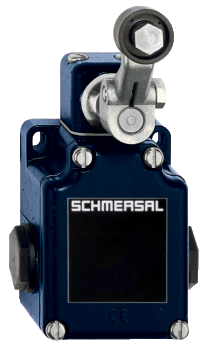

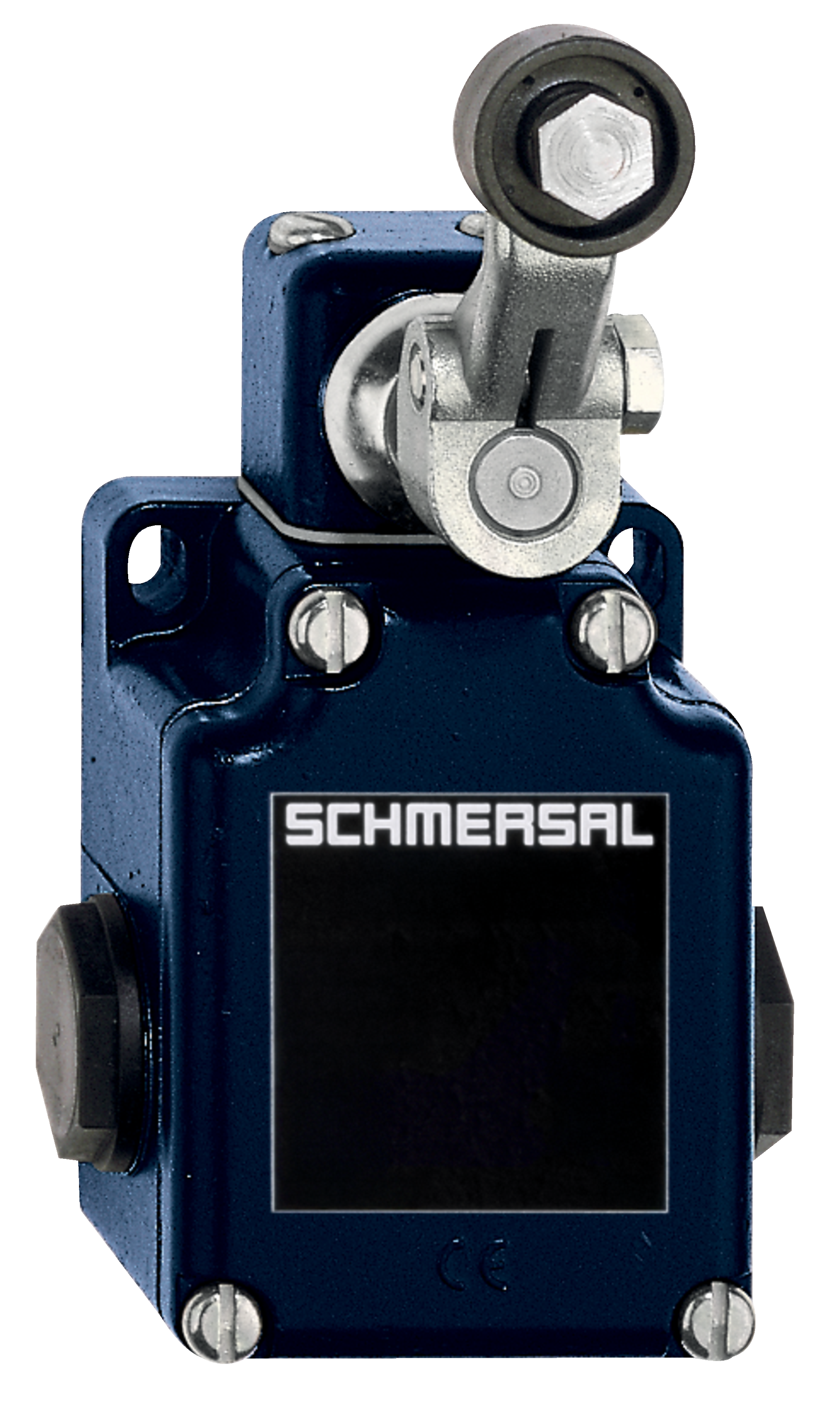

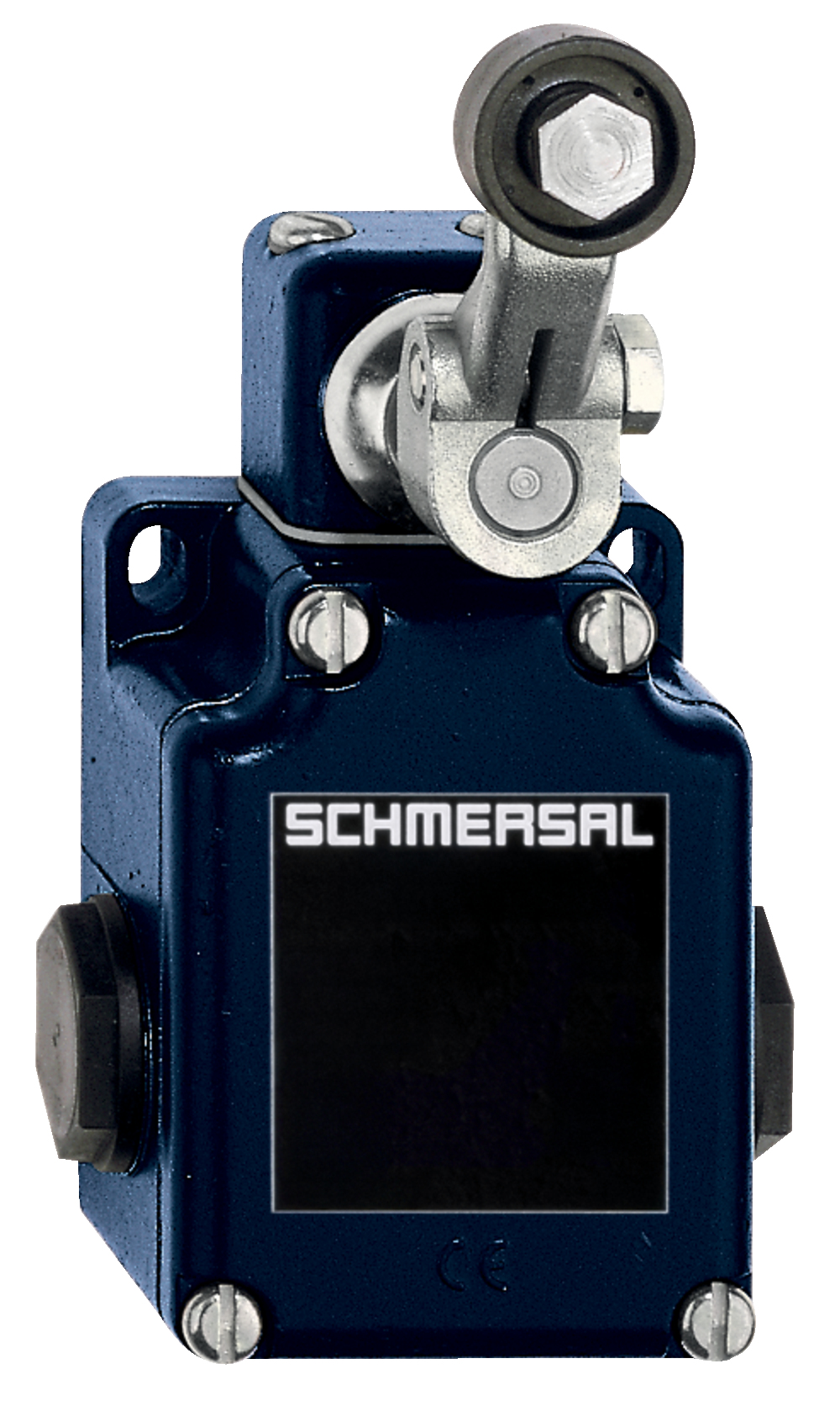

Produktbild (singelfoto i katalog)

kt15hf01

ID: kt15hf01

| 713,6 kB | .jpg | 352.778 x 590.197 mm - 1000 x 1673 px - 72 dpi

| 104,6 kB | .png | 74.083 x 123.825 mm - 210 x 351 px - 72 dpi

| 54,6 kB | .jpg | 73.73100000000001 x 123.47200000000001 mm - 209 x 350 px - 72 dpi

| 38,9 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi

| 6,8 MB | .png | 166.47400000000002 x 278.65000000000003 mm - 1999 x 3346 px - 305 dpi

Måttritning (grundkomponent)

1t015g02

ID: 1t015g02

| 32,1 kB | .cdr |

| 8,3 kB | .png | 74.083 x 51.506 mm - 210 x 146 px - 72 dpi

| 158,3 kB | .jpg | 352.778 x 259.997 mm - 1000 x 737 px - 72 dpi

Måttritning aktiveringsorgan

1t15vb01

ID: 1t15vb01

| 10,3 kB | .png | 74.083 x 51.858000000000004 mm - 210 x 147 px - 72 dpi

| 114,5 kB | .jpg | 352.778 x 247.29700000000003 mm - 1000 x 701 px - 72 dpi

Kontaktdiagram

kt015s23

ID: kt015s23

| 45,6 kB | .ai | 297 x 210.002 mm - 841 x 595 px - 72 dpi

| 942,0 b | .png | 74.083 x 52.564 mm - 210 x 149 px - 72 dpi

| 42,1 kB | .jpg | 352.778 x 118.18100000000001 mm - 1000 x 335 px - 72 dpi

Diagram

k2o1sk02

ID: k2o1sk02

| 82,3 kB | .jpg | 352.778 x 193.322 mm - 1000 x 548 px - 72 dpi

| 3,2 kB | .png | 74.083 x 40.569 mm - 210 x 115 px - 72 dpi

Driftprincip

235hz05

ID: 235hz05

| 15,2 kB | .cdr |

| 180,5 kB | .jpg | 352.778 x 749.3000000000001 mm - 1000 x 2124 px - 72 dpi

| 3,4 kB | .png | 74.083 x 157.339 mm - 210 x 446 px - 72 dpi

131059259 TVH 015-02Y
  • 3 kabelgenomföring M 20 x 1.5
  • metallhus
  • 2 Kontakter
  • 67 mm x 75 mm x 43 mm ( standard komponent)
  • Aktiveringsorgan kan vridas i steg om 4 x 90°
  • Steglös justering av armens position i 360°
  • Armen omställbar i steg om 180°
EU Conformity Declaration
PDF
EU Declaration of Conformity LOG_COM_lo1de01s
OriginalK.A. Schmersal GmbH & Co. KG
Möddinghofe 30
42279 Wuppertal
Germany
Internet: www.schmersal.com
Declaration:We hereby certify that the hereafter described components both in their basic design and construction conform to the applicable European Directives.
Name of the component:M/T 015
M/T 016
M/T 017
Type:See ordering code
Description of the component:Limit switches
Relevant Directives:Low Voltage Directive2014/35/EU
 RoHS-Directive2011/65/EU
Applied standards:DIN EN 60947-5-1:2010
Person authorised for the compilation of the technical documentation:Oliver Wacker
Möddinghofe 30
42279 Wuppertal
Place and date of issue:Wuppertal, March 22, 2017
 GRA_SIG_ksig-y24
 Authorised signature
Philip Schmersal
Managing Director

Schmersal Nordiska AB, F O Petersons gata 28, S-421 31 Västra Frölunda

Alla data och värden har kontrollerats noga. Bilder kan avvika från originalet. Ytterligare tekniska data finns i manualen. Tekniska ändringar och fel förbehålles.
