NKF2-10/10Z-B-2M
NKF2-10/10Z-B-2M
Downloads
| Produktbeteckning: NKF(1)(2)Z(3)(4) |
| (1) | |
| 1 | 1 pedal |
| 2 | 2 pedaler |
| 3 | 3 pedaler |
| (2) | |
| utan | 1 Slutande kontakt (sl) |
| 1PW | 2 slutande kontakter (sl) |
| (3) | |
| B | Kabelgenomföring bak |
| L | Kabelgenomföring vänster |
| R | Kabelgenomföring höger |
| (4) | |
| 2M | med anslutningskabel, 2 m |
- 2 Kontakter
- Utförande tvåpedalig
- Liten, platt konstruktion
- Modern och symmetrisk konstruktion
- med Anslutningskabel, 2 m
- Kontaktvarianter bestående av växlande kontakter eller slutande kontakter
Beställningsinformation
| Produktbeteckning |
NKF2-10/10Z-B-2M |
| Artikelnummer (beställningsnummer) |
103003078 |
| EAN (European Article Number) |
4030661427812 |
| eCl@ss nummer, version 12.0 |
27-37-12-18 |
| eCl@ss nummer, version 11.0 |
27-37-12-18 |
| eCl@ss nummer, version 9.0 |
27-37-12-18 |
| ETIM-nummer, version 7.0 |
EC001258 |
| ETIM-nummer, version 6.0 |
EC001258 |
Certifieringar - Föreskrifter
| Certifikat |
cULus |
Globala egenskaper
| Föreskrifter |
EN IEC 60947-5-1 |
| Kapslingens material |
slagtålig termoplast |
| Pedalernas material |
ABS termoplast |
| Kapslingens färg |
RAL 9006 (vit aluminium) |
| Pedalernas RAL-färg |
9005 |
| Pedalernas färg |
Svart |
| Bruttovikt |
1.020 g |
Allmänna data - Egenskaper
| Antal slutare |
1 |
Mekaniska data
| Mekanisk livslängd, minimum |
1.000.000 kopplingar |
Mechanical data - Connection technique
| Kabelns längd |
2 m |
| Anslutning, kontakt |
Anslutningskabel |
Mekaniska data - mått
| Bredd |
215 mm |
| Höjd |
49 mm |
| Djup |
138 mm |
Omgivningsförhållanden
| Skyddsklass |
IP67 |
| Omgivningstemperatur |
-25 ... +60 °C |
Elektriska data
| Brukskategori AC-15 |
240 VAC |
| Brukskategori AC-15 |
2,5 A |
| Brukskategori DC-13 |
24 VDC |
| Brukskategori DC-13 |
1 A |
| Kopplingsdon |
Slutande kontakt (sl) |
| Kopplingsprincip |
Moment |
Språk filter
Datablad
Driftsinstruktion och EU-försäkran om överensstämmelse
UL-certifikat
Broschyr
Ladda ned senaste versionen av Adobe reader

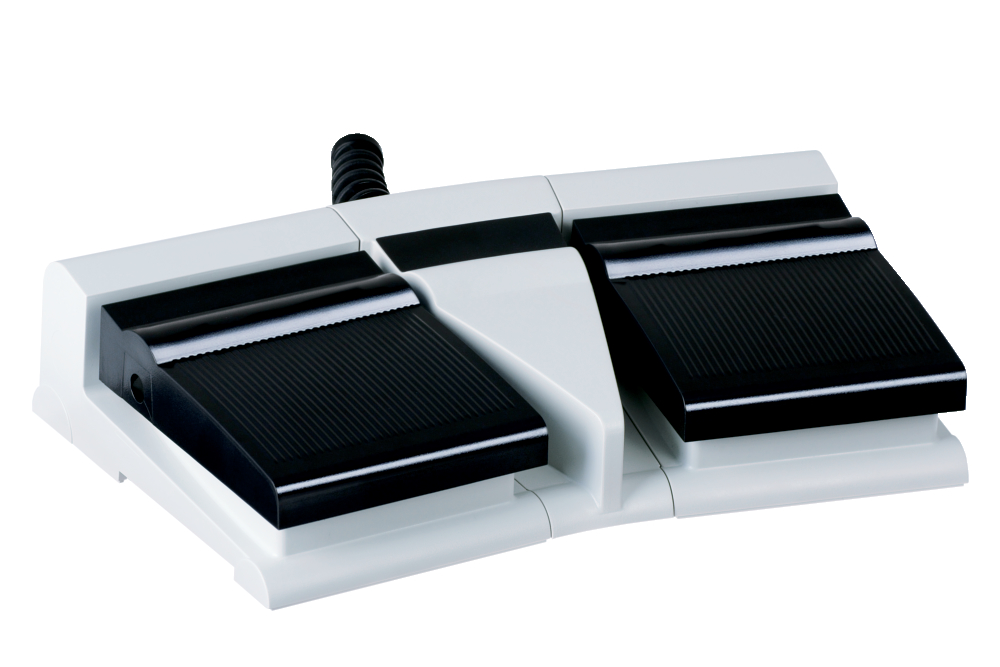

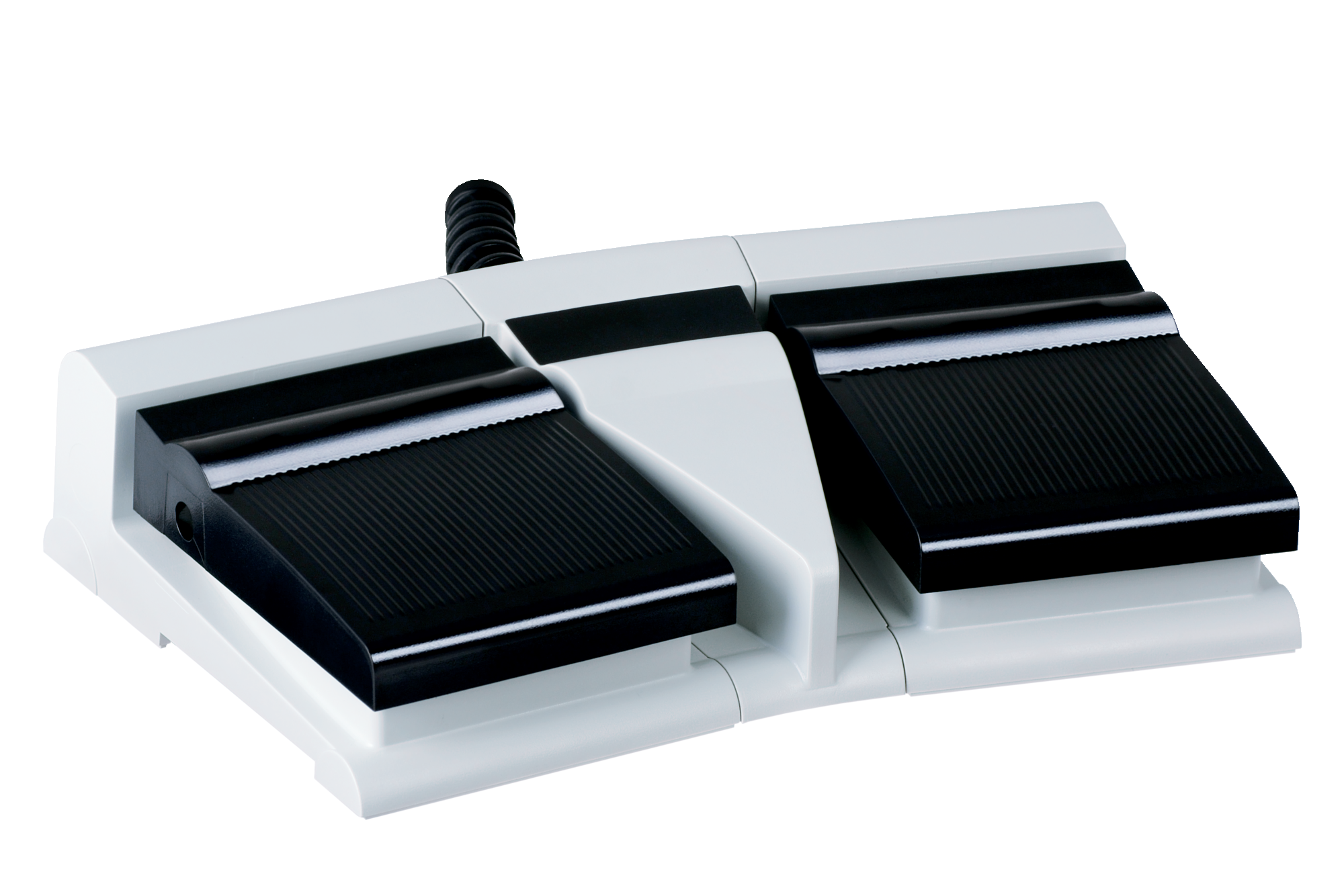

Produktbild (singelfoto i katalog)
ID: kt2f-f01
| 278,0 kB | .jpg | 352.778 x 235.303 mm - 1000 x 667 px - 72 dpi
| 25,1 kB | .png | 74.083 x 49.389 mm - 210 x 140 px - 72 dpi
| 38,6 kB | .jpg | 123.47200000000001 x 82.197 mm - 350 x 233 px - 72 dpi
| 30,7 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 2,1 MB | .png | 145.143 x 96.81 mm - 2000 x 1334 px - 350 dpi

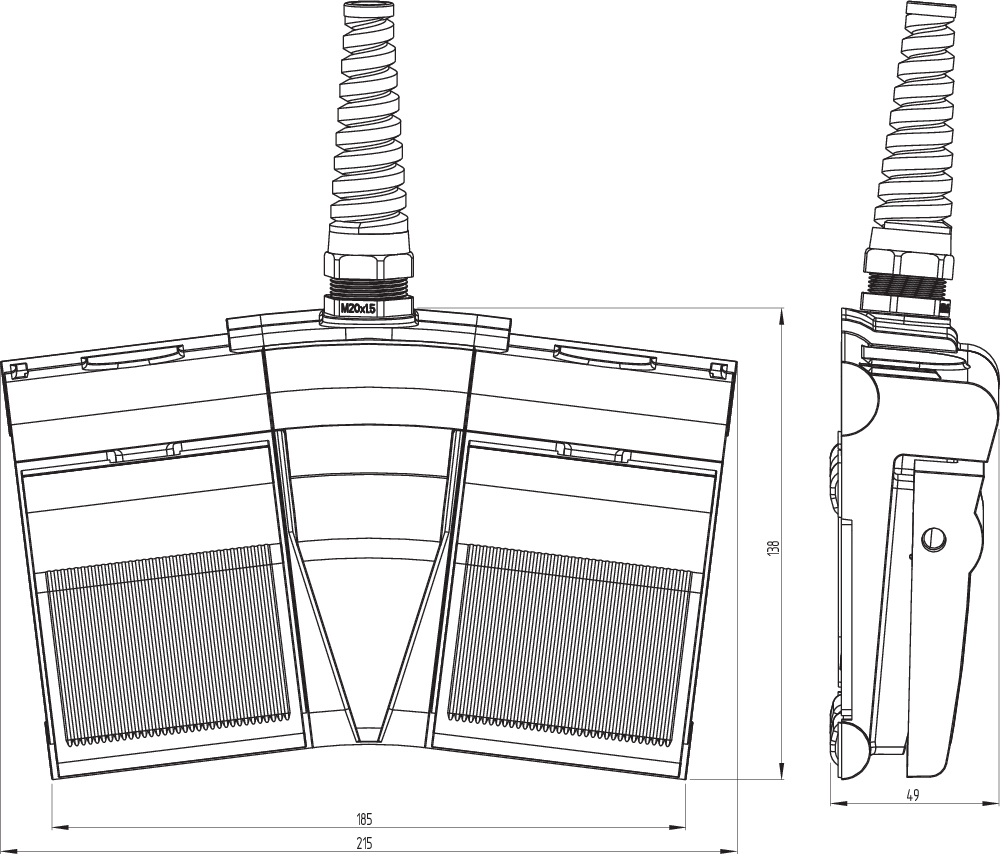

Måttritning (grundkomponent)
| EU Declaration of Conformity |  |
| Company: | ACE Schmersal. Eletroeletrônica Industrial Ltda. Av. Brasil, nº 815 Jardim Esplanada CEP: 18557-646 Boituva - SP Brasil Internet: www.schmersal.com.br |
| Declaration: | We hereby certify that the hereafter described components both in their basic design and construction conform to the applicable European Directives. |
| Name of the component: | NKF |
| Type: | See ordering code |
| Description of the component: | Foot switch |
| Relevant Directives: | Low Voltage Directive | 2014/35/EU |
| RoHS-Directive | 2011/65/EU |
| Applied standards: | EN 60947-5-1:2017 |
| Place and date of issue: | Boituva, August 18, 2021 |
 |
| Authorised signature Marco Antonio De Dato Head of Engineering and Design |
| UK Declaration of Conformity | |
| Company: | ACE Schmersal Eletroeletrônica Industrial Ltda. Av. Brasil, nº 815 Jardim Esplanada CEP: 18557-646 Boituva - SP Brasil Internet: www.schmersal.com.br |
| Declaration: | We hereby, under sole responsibility, certify that the hereafter described components both in their basic design and construction conform to the relevant statutory requirements, regulations and designated standards of the United Kingdom. |
| Name of the component: | NKF |
| Type: | See ordering code |
| Description of the component: | Foot switch |
| Relevant legislation: | Electrical Equipment (Safety) Regulations | 2016 |
| The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations | 2012 |
| Designated standards: | EN 60947-5-1:2017 |
| UK-Importer / Person authorised for the compilation of the technical documentation: | Schmersal UK Ltd. Paul Kenney Unit 1, Sparrowhawk Close Enigma Business Park Malvern, Worcestershire, WR14 1GL |
| Place and date of issue: | Boituva, August 18, 2022 |
|
| Authorised signature Marco Antonio De Dato Head of Engineering and Design |
Schmersal Nordiska AB, F O Petersons gata 28, S-421 31 Västra Frölunda
Alla data och värden har kontrollerats noga. Bilder kan avvika från originalet. Ytterligare tekniska data finns i manualen. Tekniska ändringar och fel förbehålles.
