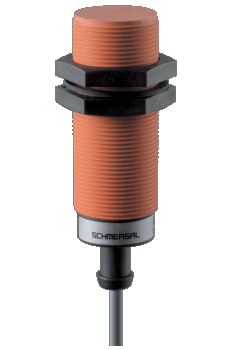

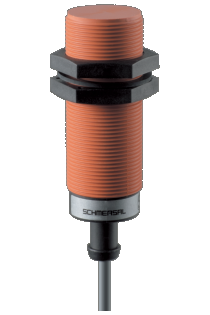

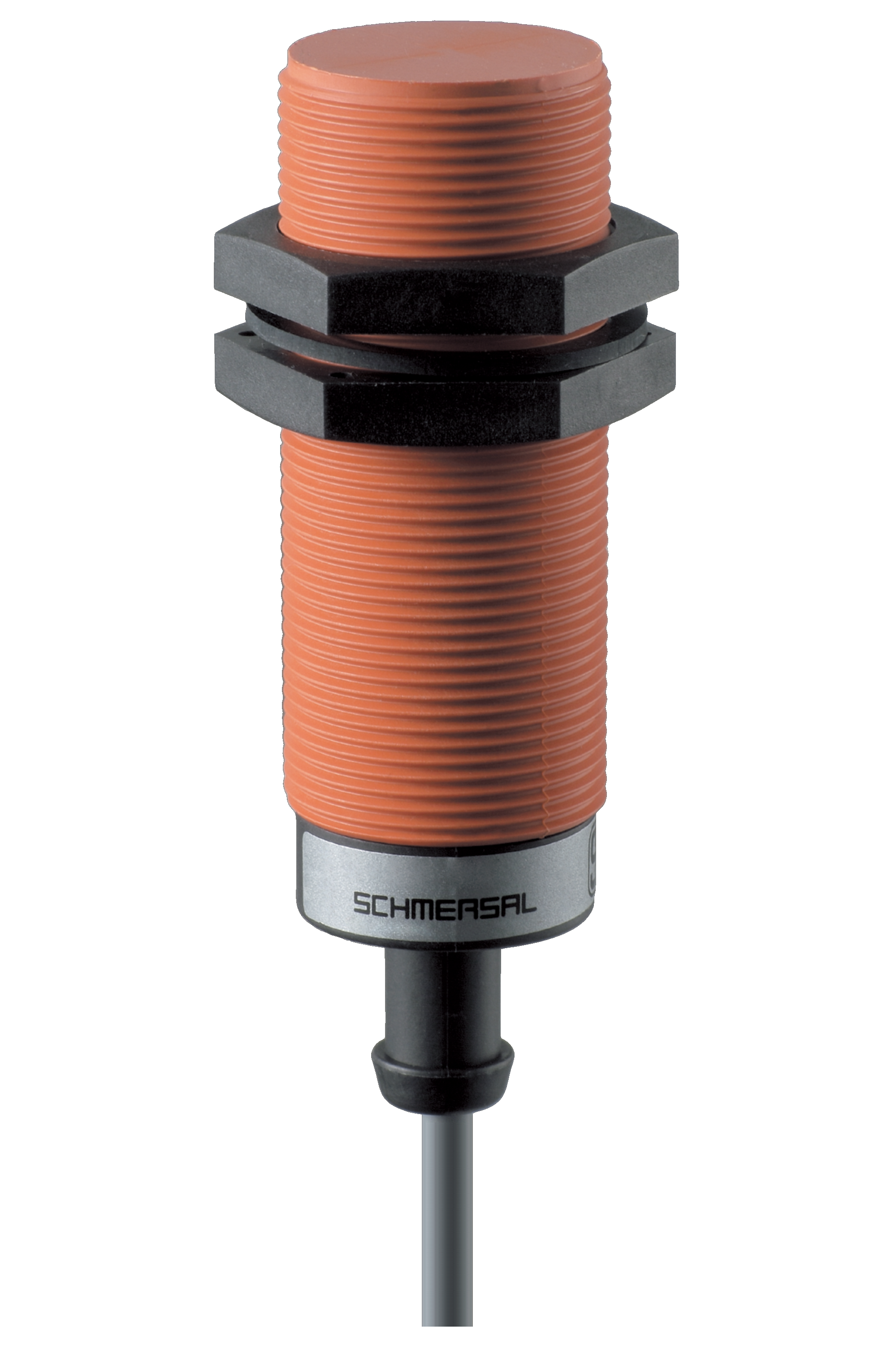

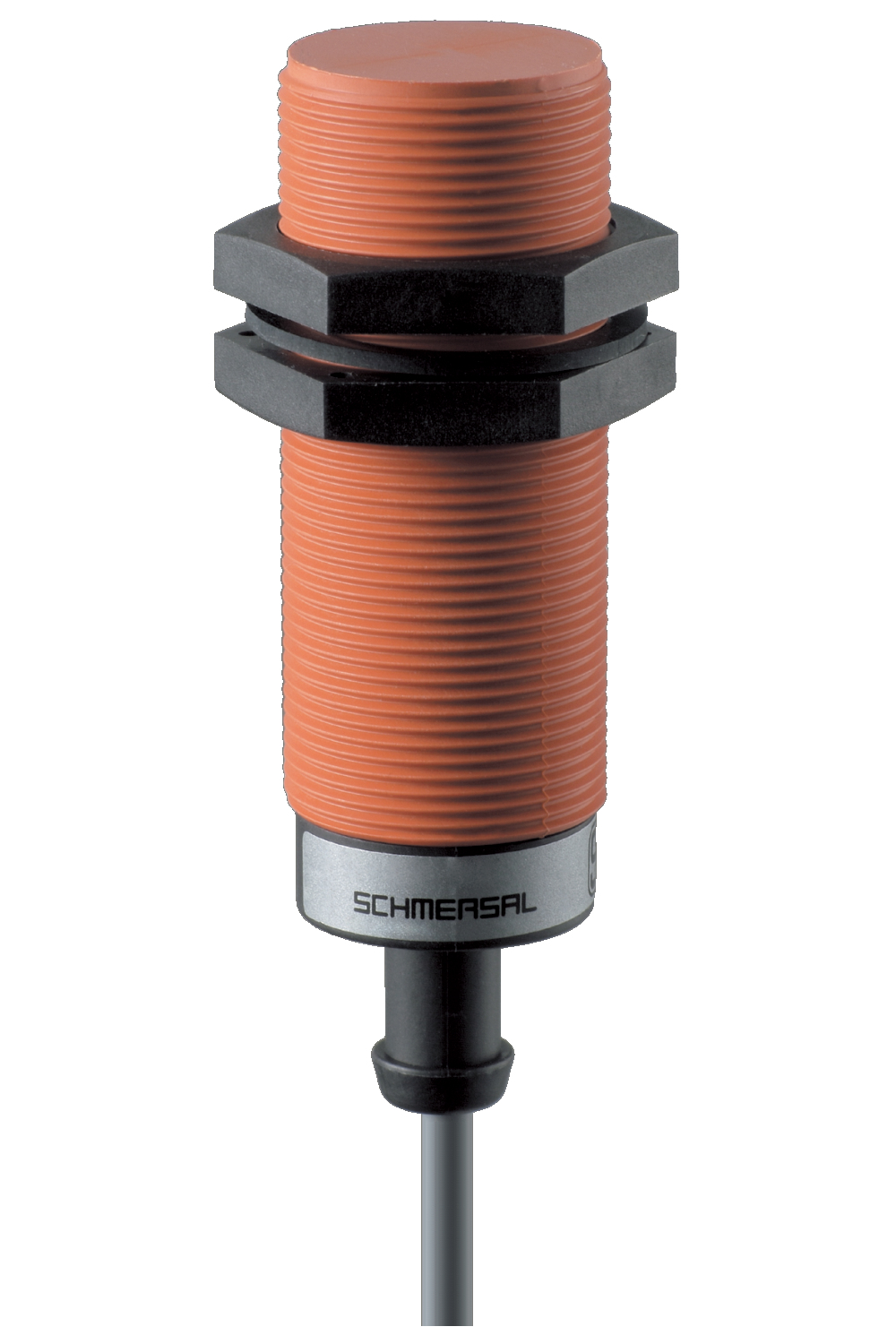

IFL 15-300-10TK

Artikelnummer: 101080053
IFL 15-300-10TK

Downloads

ePLAN Data
CADENAS CAD Data
SISTEMA Data
Produktbeteckning:

IFL (1)-(2)(3)-(4)(5)(6)(7)-(8)


(1)
10Aktiveringsavstånd 10 mm
15Aktiveringsavstånd 15 mm

(2)
30cylinder, gänga M30, metall
300Cylinder, gänga M30, plast

(3)
utanByggform standard
Mminiatyrstomme
LLång konstruktion

(4)
01Öppnare (NC)
10Slutande kontakt (sl)
10/01Slutande kontakt (sl) / brytande kontakt (br) med anslutningsutrymme
11Slutande kontakt (sl) / brytande kontakt (br) antivalent

(5)
utanKabel
STStick
TLedare med strain relief
DDC 2-ledare

(6)
utanStickkontakt standard
2Alternativt stickkontaktutförande

(7)
Nnpn
Ppnp

(8)
1310Kan användas upp till +110 °C (enbart för växelström AC)
2130Användningsområde upp till +130°C, utan LED-statusindikering
1766Kan användas upp till +110  C (enbart för pnp eller npn)
Det är möjligt att alla möjliga enheter enligt denna typnyckel inte går att leverera och/eller inte tekniskt realiserbara.
  • Konstruktion M30

Beställningsinformation

Produktbeteckning

IFL 15-300-10TK
Artikelnummer (beställningsnummer)

101080053
eCl@ss nummer, version 12.0

27-27-40-01
eCl@ss nummer, version 11.0

27-27-01-01
eCl@ss nummer, version 9.0

27-27-01-01
ETIM-nummer, version 7.0

EC002714
ETIM-nummer, version 6.0

EC002714

Globala egenskaper

Föreskrifter

DIN VDE 0660-208

EN IEC 60947-5-2
Kaplsing, dimensioner

cylinder, gänga
Monteringsvillkor (mekanisk)

inte i jämnhöjd
Kapslingens material

Plast
Aktiv yta

Plast
Muttrarnas material

Plast
Brickans material

Perbunan
Bruttovikt

150 g

Allmänna data - Egenskaper

Integrerad indikering, status

Ja
Kabelhylsa

Ja

Mekaniska data

Åtdragningsmoment muttrar, maximum

4 Nm

Mechanical data - Switching distances

Nominellt manöveravstånd Sn

15 mm
Notera (aktiveringsavstånd)

All switching distances in accordance EN IEC 60947-5-2

Mechanical data - Connection technique

Kabelns längd

2 m
Anslutning, kontakt

Kabel H03VV-F
Number of cable wires

2
Ledararea

0,5 mm2
Kabelmantelns material

PVC

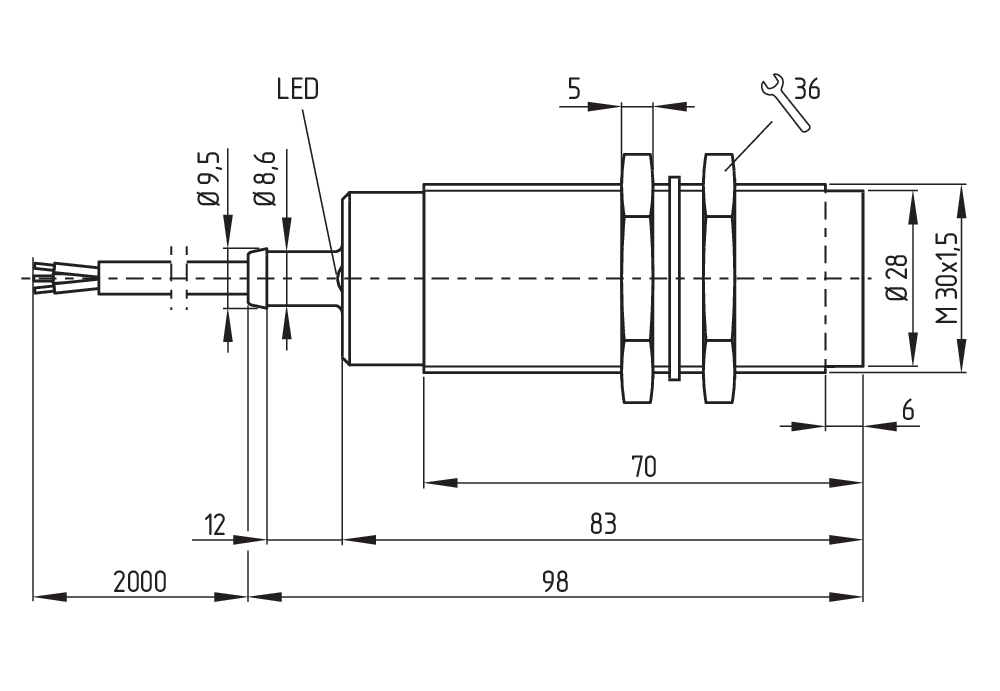

Mekaniska data - mått

Sensorns ISO-gänga

M30
bredd tvärs över de platta delarna

36 SW
Sensorns längd

98 mm

Omgivningsförhållanden

Skyddsklass

IP67
Omgivningstemperatur

-25 ... +70 °C
Vibrationstålig enligt EN 60068-2-6

10 … 55 Hz, Amplitud 1 mm
tålighet mot chock

30 g / 11 ms
Protection class

II

Ambient conditions - Insulation values

Märkstötspänning

4 kV

Elektriska data

Nominell matningsfrekvens, minimum

45 Hz
Nominell matningsfrekvens, maximum

65 Hz
Driftspänning

15 ... 250 VAC
15 ... 250 VDC

Typ av spänningsintervall

AC
Driftström, minimum

10 mA
Märkspänning

15 ... 250 VAC
Märkström

500 mA
Kopplingsdon

Slutande kontakt (sl)
Skyddskrets integrerad

induktivt störningsskydd
Kopplingsfrekvens, cirka

10 Hz

Elektriska data - Digital utgång

Voltage drop Ud, maximum

4,5 V
Current at Voltage drop Ud

0,5 A
Utförande bistabila kontakter

Två ledningar
Current leakage Ir, maximum

1 mA

Statusindikering

Note (Integral System Diagnostics, status )

gul LED

Note

Note (General)

I stället för muttrar kan en fästklämma tillhandahållas.

Schmersal Nordiska AB, F O Petersons gata 28, S-421 31 Västra Frölunda

Alla data och värden har kontrollerats noga. Bilder kan avvika från originalet. Ytterligare tekniska data finns i manualen. Tekniska ändringar och fel förbehålles.
