AZ 3350-STS30-05
AZ 3350-STS30-05
Downloads
| Produktbeteckning: (1)(2)STS30(3) |
| (1) | |
| AZ | Für Sicherheitszuhaltung AZM ... |
| (2) | |
| ... | Val av serie |
| (3) | |
| 01 | Inre montering, med nödhandtag, dörranslag höger |
| 02 | Inre montering, med nödhandtag, dörranslag vänster |
| 03 | Inre montering, utan nödhandtag, dörranslag höger |
| 04 | Inre montering, utan nödhandtag, dörranslag vänster |
| 05 | Yttre montering, med nödhandtag, dörranslag höger |
| 06 | Yttre montering, med nödhandtag, dörranslag vänster |
| 07 | Yttre montering, utan nödhandtag, dörranslag höger |
| 08 | Yttre montering, utan nödhandtag, dörranslag vänster |
- Bistabilt handtag
- Lämplig för alla typer av skydd
Beställningsinformation
| Produktbeteckning |
AZ 3350-STS30-05 |
| Artikelnummer (beställningsnummer) |
101176977 |
| EAN (European Article Number) |
4030661307596 |
| eCl@ss nummer, version 12.0 |
27-27-26-06 |
| eCl@ss nummer, version 11.0 |
27-27-26-06 |
| eCl@ss nummer, version 9.0 |
27-27-26-06 |
| ETIM-nummer, version 7.0 |
EC001487 |
| ETIM-nummer, version 6.0 |
EC001487 |
Globala egenskaper
| Kapslingsbeläggningens material |
lackerad |
| Operatörernas material |
Aluminium |
| Fästplattans material |
steel |
| Bruttovikt |
1.950 g |
Allmänna data - Egenskaper
| nödhandtag |
Ja |
Mekaniska data
| Dörranslag |
Höger |
| Tvärkraft |
15.000 N |
| Actuator mounted |
Utsida |
Leveransomfång
| Leveransomfång |
The door latch is not included in the scope of delivery |
Information - måttritning
| Note |
Ritningarna visas alltid med en vy över brytaren. |
Språk filter
Datablad
Driftsinstruktion och EU-försäkran om överensstämmelse
Ladda ned senaste versionen av Adobe reader

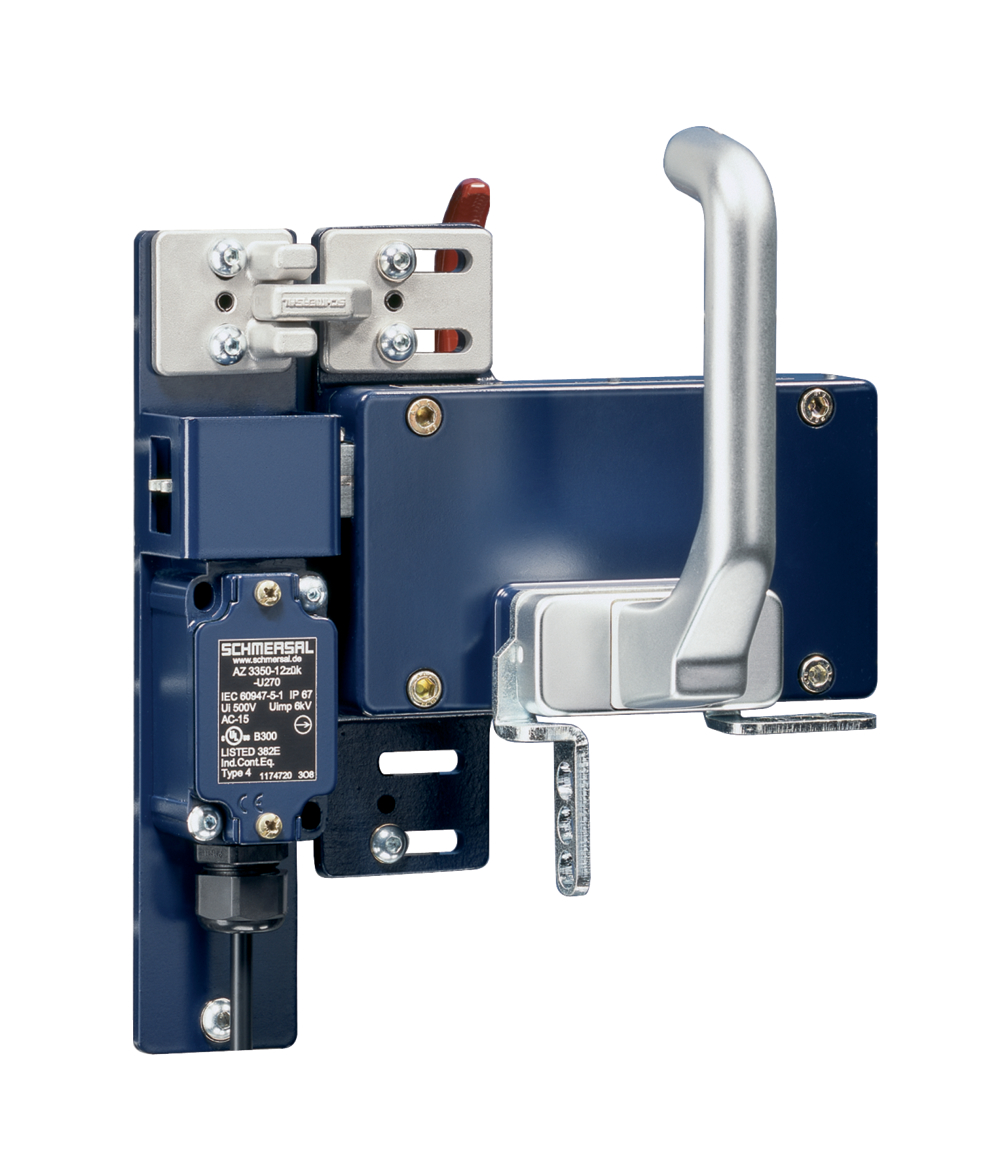

Produktbild (singelfoto i katalog)
