TV8S 521-02/20Z

Numer katalogowy: 101138422

TV8S 521-02/20Z

Numer katalogowy: 101138422

Downloads

ePLAN Dane

CADENAS Dane CAD

SISTEMA Dane

Oznaczenie typu produktu:

TV8S 521-(1)

(1)
11/11	Element przełączający 1: 1 zestyk NO / 1 zestyk NC>Element przełączający 2: 1 zestyk NO / 1 zestyk NC
02/20	Element przełączający 1: 2 zestyki NC>Element przełączający 2: 2 zestyki NO

Nie wszystkie urządzenia, które są możliwe do uzyskania przy pomocy tego klucza zamówieniowego, są dostępne i/lub możliwe do realizacji pod względem technicznym.

2 wloty kablowe M 16 x 1.5
2 wyłączniki w jednej obudowie
Obudowa metalowa
Dobra odporność na oleje i benzynę lakową
Montaż niezależnie od zawiasu
92 mm x 81,5 mm x 27 mm
Możliwośzróżnicowanego montażu po stronie zawiasów
Możliwy montaż na szynie przy użyciu nakrętek młoteczkowych
2-kanałowe, monitoring naprzemienny
Wałek aktywatora może być obrócony o 360°
Do drzwi z zawiasami po lewej lub prawej stronie
System wciskany (wałek zębaty)

Klucz zamówieniowy

Oznaczenie typu produktu	TV8S 521-02/20Z
Numer artykułu (Numer katalogowy)	101138422
EAN (European Article Number)	4030661281278
eCl@ss number, version 12.0	27-27-06-09
eCl@ss number, version 11.0	27-27-06-09
Numer eCl@ss, wersja 9.0	27-27-06-09
ETIM number, version 7.0	EC002591
ETIM number, version 6.0	EC002591
Informacja dodatkowa (Klucz zamówieniowy)	Przy zamawianiu najpierw należy wybrać wyłącznik bezpieczeństwa, następnie odpowiedni wałek Kardana; w przypadku wałków K1 dodatkowo odpowiedni zawias F lub L.

Certyfikaty - Normy

Certyfikaty	cULus

Właściwości ogólne

Materiał obudowy	Aluminium
Materiał powłoki obudowy	malowane
Ciężar brutto	268 g

Dane ogólne - właściwości

Liczba zestyków pomocniczych	2
Liczba zestyków bezpieczeństwa	2

Klasyfikacja

Normy, przepisy	BG-GS-ET-15 EN ISO 13849-1 EN IEC 60947-5-1
Żywotność	20 Rok(lata)

Klasyfikacja bezpieczeństwa - Wyjścia bezpieczne

B_10D Zestyk normalnie zamknięty (NC)	20.000.000 operacji

Dane mechaniczne

Żywotność mechaniczna, najmniejszy	1.000.000 operacji
Kąt wymuszonego rozwarcia	14 °
Otwór pod wał	10 mm
Uwaga (otwór na wał)	Uzębienie wewnętrzne
Moment wymuszonego rozwarcia	8 Nm

Mechanical data - Connection technique

Prowadzenie przewodów	2 x M16 x 1,5
Konektor	Połączenie śrubowe M20 x 1.5
Przekrój kabla, minimalne	1 x 0,75 mm²
Przekrój kabla, maksimum	1 x 1,5 mm²
uwaga	Wszystkie odniesienia do przekroju przewodów uwzględniają końcówki kablowe.

Dane mechaniczne - Wymiary

Długość czujnika	27 mm
Szerokość czujnika	92 mm
Wysokość czujnika	81,5 mm

Warunki otoczenia

Stopień ochrony	IP67
Ambient temperature	-25 ... +70 °C

Ambient conditions - Insulation values

Znamionowe napięcie izolacji	250 VAC
Znamionowe napięcie udarowe wytrzymywane	4 kV

Dane elektryczne

Znamionowy prąd cieplny	10 A
Kategoria użytkowania AC-15	230 VAC
Kategoria użytkowania AC-15	4 A
Kategoria użytkowania DC-13	24 VDC
Kategoria użytkowania DC-13	1 A
Element przełączający	zestyk (NO), zestyk (NC)
Zasada przełączania	Wolnoprzełączające
Maksymalna częstotliwość przełączania	1.000 /h
Materiał zestyków, elektrycznych	Srebro

Note

Uwaga (informacje ogólne)	Przegub Kardana dla kompensacji przesunięć osiowych Możliwość późniejszego ustawienia punktu przełączania przy pomocy zawiasu L

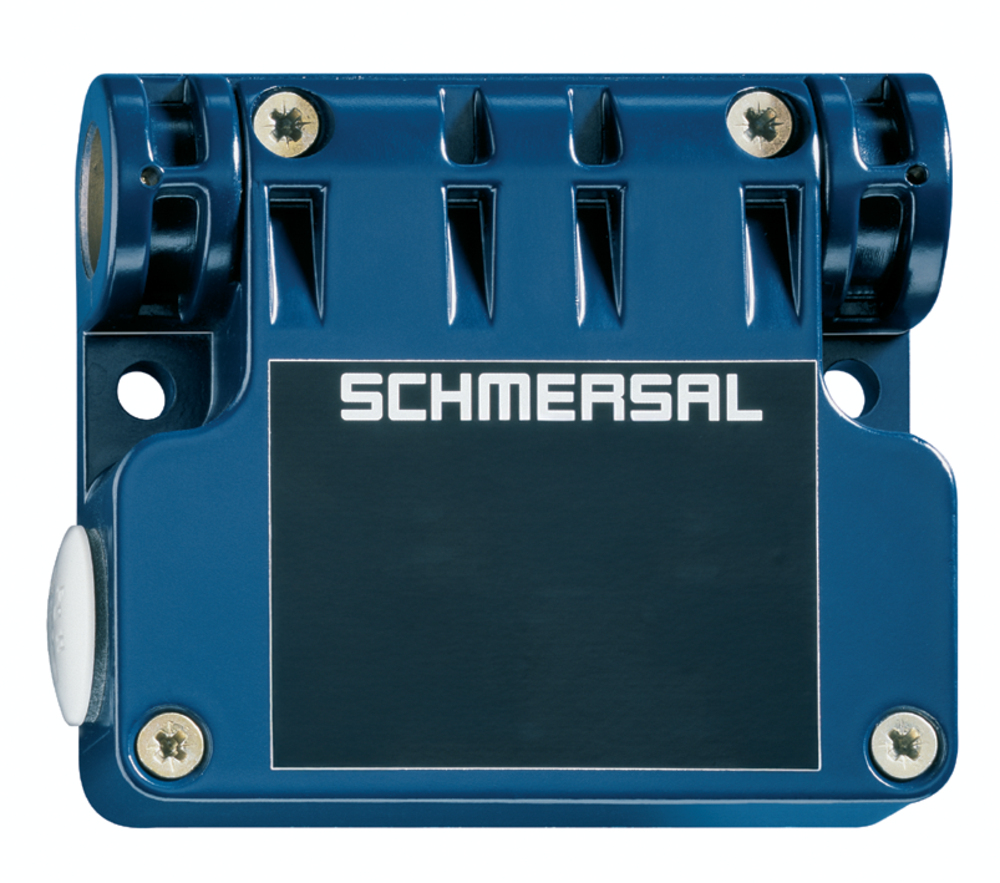

Zdjęcie produktu (pojedyncze zdjęcie katalogowe)

ID: ktv8sf02

| 471,8 kB | .jpg | 352.778 x 311.50300000000004 mm - 1000 x 883 px - 72 dpi

| 61,0 kB | .png | 74.083 x 65.26400000000001 mm - 210 x 185 px - 72 dpi

| 61,1 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi

| 4,2 MB | .png | 169.333 x 149.52100000000002 mm - 2000 x 1766 px - 300 dpi

| 75,7 kB | .jpg | 123.47200000000001 x 109.00800000000001 mm - 350 x 309 px - 72 dpi

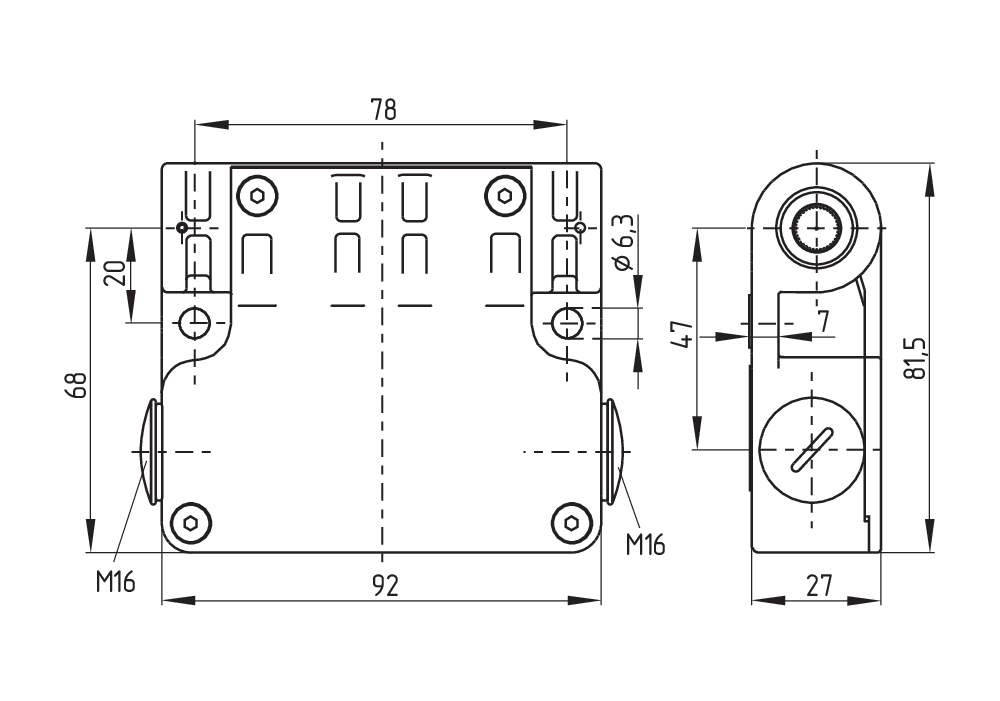

Rysunek wymiarowy Urządzenie podstawowe

ID: 1tvs5g04

| 48,7 kB | .cdr |

| 9,9 kB | .png | 74.083 x 51.858000000000004 mm - 210 x 147 px - 72 dpi

| 115,2 kB | .jpg | 352.778 x 247.29700000000003 mm - 1000 x 701 px - 72 dpi

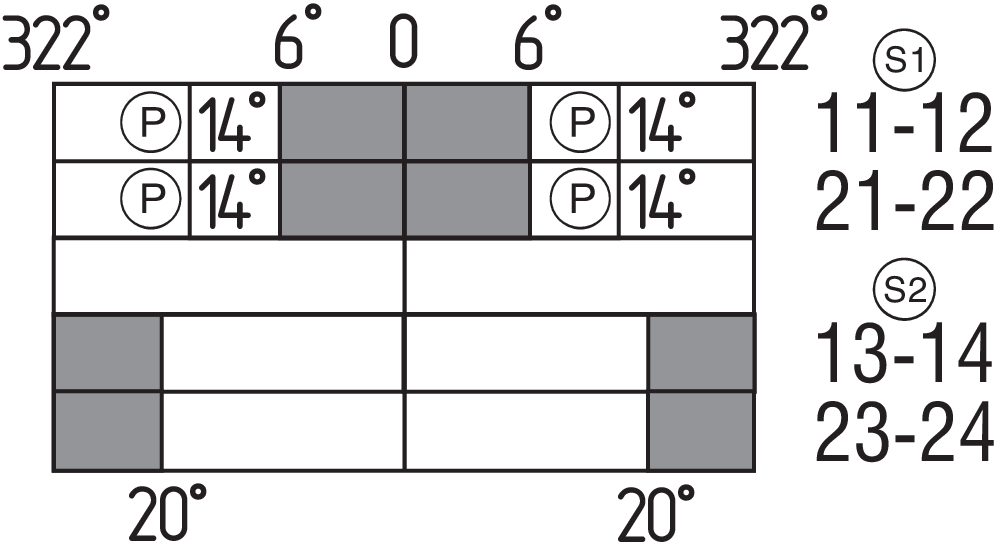

Diagram ruchu wyłącznika

Uwaga dotycząca diagramu ruchu wyłącznika
ICO_LEG_sw-close Zestyk zamknięty
ICO_LEG_sw-open Zestyk otwarty
ICO_LEG_sw-var Zakres nastawczy
ICO_LEG_sw-l Punkt oporu
ICO_LEG_sw-p Droga/kąt wymuszonego otwarcia
VS Zakres przestawiania zestyku NO
VÖ Zakres przestawiania zestyku NC
N Wybieg

Przedstawione drogi przełączania dla zestyków zwiernych i rozwiernych można przenieść na inne kombinacje zestyków.

ID: ktvs5s02

| 23,3 kB | .cdr |

| 3,3 kB | .png | 74.083 x 40.922000000000004 mm - 210 x 116 px - 72 dpi

| 113,2 kB | .jpg | 352.778 x 195.086 mm - 1000 x 553 px - 72 dpi

Diagram

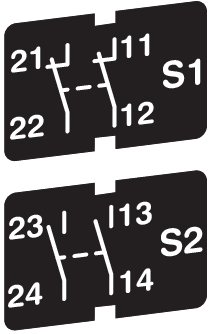

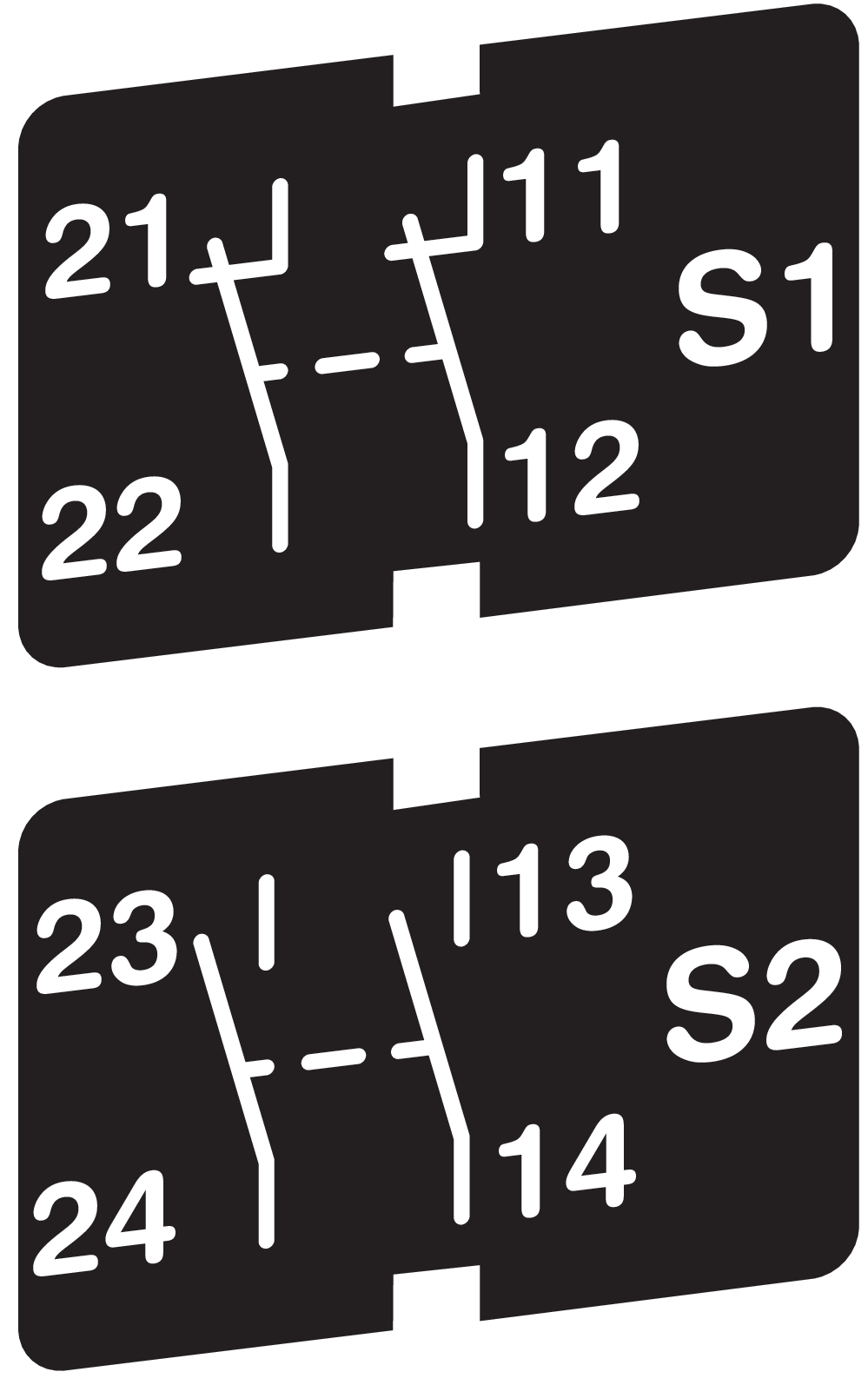

Uwaga dotycząca schematu zestyków
ICO_LEG_ko-arrow4 Kontrola zaryglowania wg ISO 14119
ICO_LEG_ko-arrow1 Zestyk NC o wymuszonym rozwarciu
ICO_LEG_ko-arrow2 Uruchomiony
ICO_LEG_ko-arrow3 Nieuruchomiony
ICO_LEG_ko-open Zestyk NO
ICO_LEG_ko-close Zestyk NC

ID: ktvs5k03

| 11,9 kB | .cdr |

| 170,1 kB | .jpg | 352.425 x 562.328 mm - 999 x 1594 px - 72 dpi

| 5,6 kB | .png | 73.73100000000001 x 117.828 mm - 209 x 334 px - 72 dpi

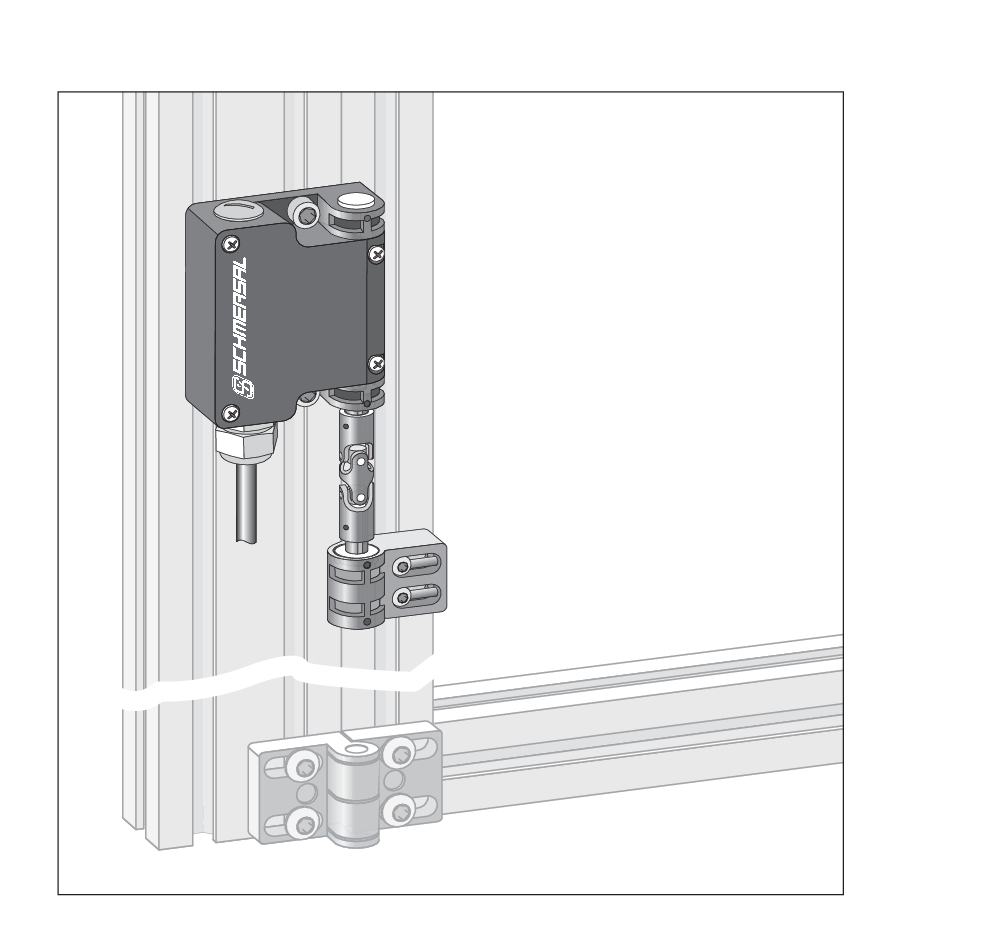

Zasada działania

ID: ktvs5a01

| 146,5 kB | .jpg | 352.778 x 328.43600000000004 mm - 1000 x 931 px - 72 dpi

| 11,6 kB | .png | 74.083 x 68.792 mm - 210 x 195 px - 72 dpi
