TESK-SU-11ST2
| Oznaczenie typu produktu: TESK-(1)-(2)-(3)-(4)-(5) |
| (1) | |
| S | Standardowy zawias |
| L | Długa część zawiasu |
| (2) | |
| A | fabrycznie ustawione do montażu z przodu |
| I | fabrycznie ustawione do montażu wewnętrznego |
| U | Regulowany kąt przełączania |
| (3) | |
| 22 | 2 zestyki NO / 2 zestyki NC |
| 12 | 1 zestyk NO / 2 zestyki NC |
| 13 | 1 zestyk NO / 3 zestyki NC |
| 02 | 2 zestyki NC |
| 11 | 1 zestyk NO / 1 zestyk NC |
| (4) | |
| L1 | Wyprowadzenie przewodu z dołu |
| L2 | Wyprowadzenie przewodu z góry |
| ST1 | Konektor z dołu |
| ST2 | Konektor z góry |
| (5) | |
| 3M | Długość kabla 3 m (tylko dla L1 / L2) |
| 5M | Długość kabla 5 m (tylko dla L1 / L2) |
| 10M | Długość kabla 10 m (tylko dla L1 / L2) |
| 20M | Długość kabla 20 m (tylko dla L1 / L2) |
| 30M | Długość kabla 30 m (tylko dla L1 / L2) |
- konektor M12 powyżej
- regulowany kąt przełączania
- Standardowy zawias
- Obudowa metalowa
Klucz zamówieniowy
| Oznaczenie typu produktu |
TESK-SU-11ST2 |
| Numer artykułu (Numer katalogowy) |
103005760 |
| EAN (European Article Number) |
4030661435718 |
| eCl@ss number, version 12.0 |
27-27-06-09 |
| eCl@ss number, version 11.0 |
27-27-06-09 |
| Numer eCl@ss, wersja 9.0 |
27-27-06-09 |
| ETIM number, version 7.0 |
EC002591 |
| ETIM number, version 6.0 |
EC002591 |
Certyfikaty - Normy
| Certyfikaty |
CCC UL |
Właściwości ogólne
| Materiał obudowy |
Metal, Odlew ciśnieniowy cynkowy |
| Materiał pokrywy |
Tworzywo termoplastyczne, samogasnące |
| Kolor obudowy |
Srebro |
| Ciężar brutto |
SAP_WEIGHT_GROSS.300 g |
Dane ogólne - właściwości
| Regulowany kąt przełączania |
Tak |
| Pomoc przy montażu w linii |
Tak |
| Liczba zestyków pomocniczych |
1 |
| Liczba zestyków bezpieczeństwa |
1 |
Klasyfikacja
| Normy, przepisy |
BG-GS-ET-15 EN IEC 60947-5-1 |
| Żywotność |
20 Rok(lata) |
Klasyfikacja bezpieczeństwa - Wyjścia bezpieczne
| B10D Zestyk normalnie zamknięty (NC) |
2.000.000 operacji |
| B10D Zestyk normalnie otwarty (NO) |
1.000.000 operacji |
Dane mechaniczne
| Żywotność mechaniczna, najmniejszy |
1.000.000 operacji |
| Wykonanie śrub mocujących |
4x M6 |
| Tightening torque of the fixing screws |
4,3 Nm |
| Maximum mechanical load |
5.000 N |
Mechanical data - Connection technique
| Pozycja przyłącza konektora |
Top |
| Konektor |
Konektor M12 |
Dane mechaniczne - Wymiary
| Długość czujnika |
20 mm |
| Szerokość czujnika |
78 mm |
| Wysokość czujnika |
116 mm |
Warunki otoczenia
| Stopień ochrony |
IP65 |
| Ambient temperature |
-25 ... +65 °C |
| Wytrzymałość zmęczeniowa wg EN 60068-2-6 |
10 … 150 Hz, amplituda 0,35 mm |
| odporność na uderzenie |
30 g / 11 ms |
Ambient conditions - Insulation values
| Znamionowe napięcie izolacji |
60 V |
| Znamionowe napięcie udarowe wytrzymywane |
0,8 kV |
Dane elektryczne
| Znamionowy prąd cieplny |
2,5 A |
| Kategoria użytkowania AC-15 |
230 VAC |
| Kategoria użytkowania AC-15 |
2 A |
| Kategoria użytkowania DC-13 |
24 VDC |
| Kategoria użytkowania DC-13 |
1 A |
| Odpowiedni dla niskich napięć |
≥ 3 VDC / ≥ 1 mA |
| Element przełączający |
1 zestyk (NO), 1 zestyk (NC) |
| Uwaga (element przełączający) |
Zestyk przełączny z podwójnym odstępem, typ Zb lub 2 zestyki NC z galwanicznie rozdzielonymi mostkami zestyków |
| Zasada przełączania |
Wolnoprzełączające |
| Maksymalna częstotliwość przełączania |
1.200 /h |
| Materiał zestyków, elektrycznych |
Ag-Ni 10 pozłacane 0,2 µm |
Filtr językowy
Karta katalogowa
Instrukcja obsługi i deklaracja zgodności
Certyfikat UL
Certyfikat CCC
Broszura
Biblioteka/Library SISTEMA-VDMA
pobierz najnowszą wersję Adobe Reader

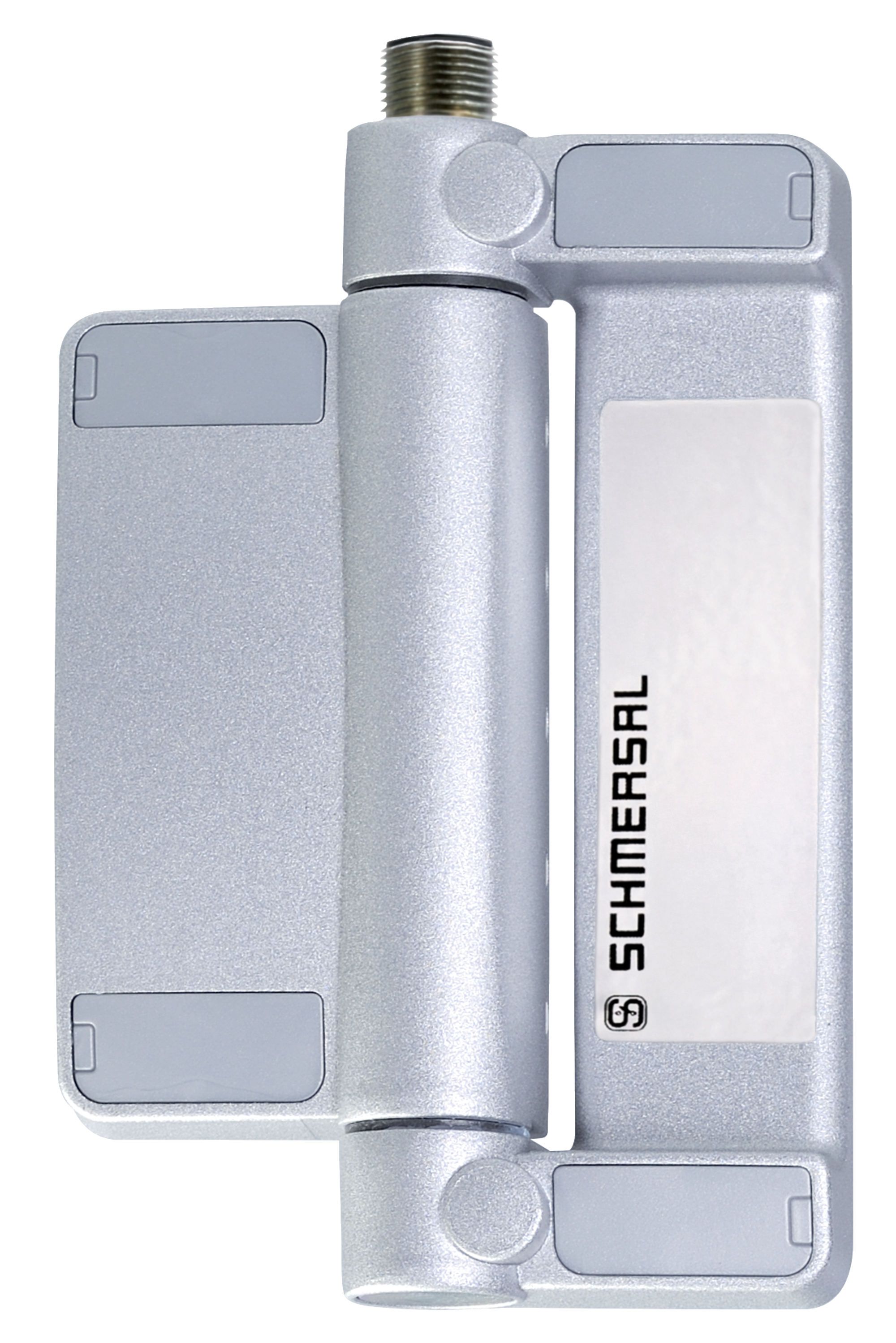

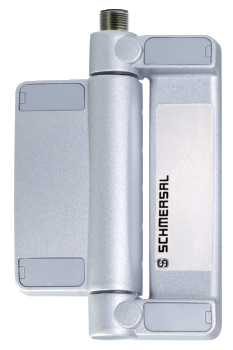

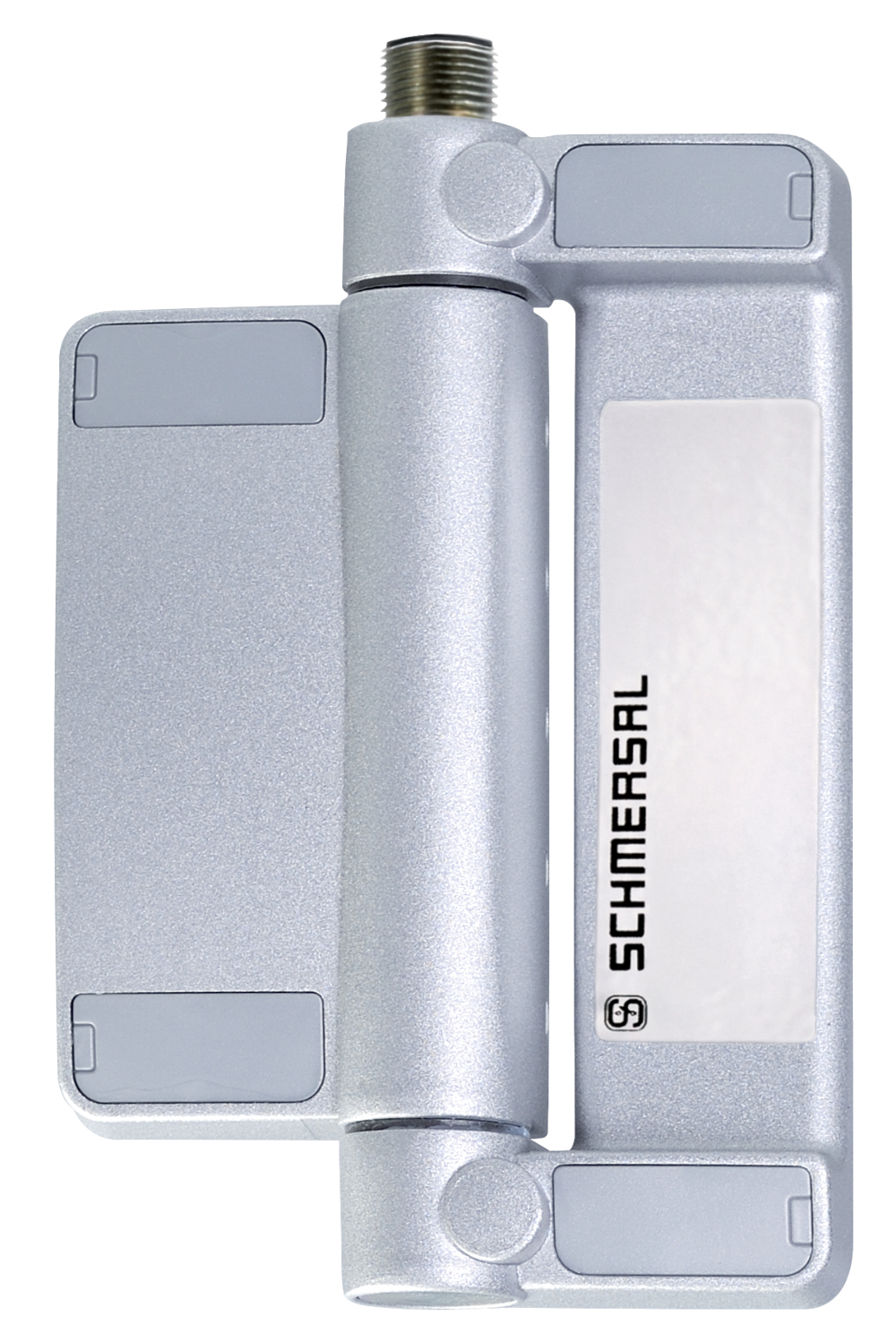

Zdjęcie produktu (pojedyncze zdjęcie katalogowe)
ID: kteskf03
| 24,9 MB | .tif | 101.092 x 199.983 mm - 1194 x 2362 px - 300 dpi
| 794,2 kB | .jpg | 352.778 x 528.8140000000001 mm - 1000 x 1499 px - 72 dpi
| 47,5 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 104,4 kB | .png | 73.73100000000001 x 110.772 mm - 209 x 314 px - 72 dpi
| 8,6 MB | .png | 169.333 x 253.83100000000002 mm - 2000 x 2998 px - 300 dpi
| 46,2 kB | .jpg | 82.197 x 123.47200000000001 mm - 233 x 350 px - 72 dpi
Rysunek wymiarowy Urządzenie podstawowe
Rysunek wymiarowy Inne
Diagram ruchu wyłącznika
Zestyk zamknięty
Zestyk otwarty
Zakres nastawczy
Punkt oporu
Droga/kąt wymuszonego otwarciaDiagram
Kontrola zaryglowania wg ISO 14119
Zestyk NC o wymuszonym rozwarciu
Uruchomiony
Nieuruchomiony
Zestyk NO
Zestyk NC

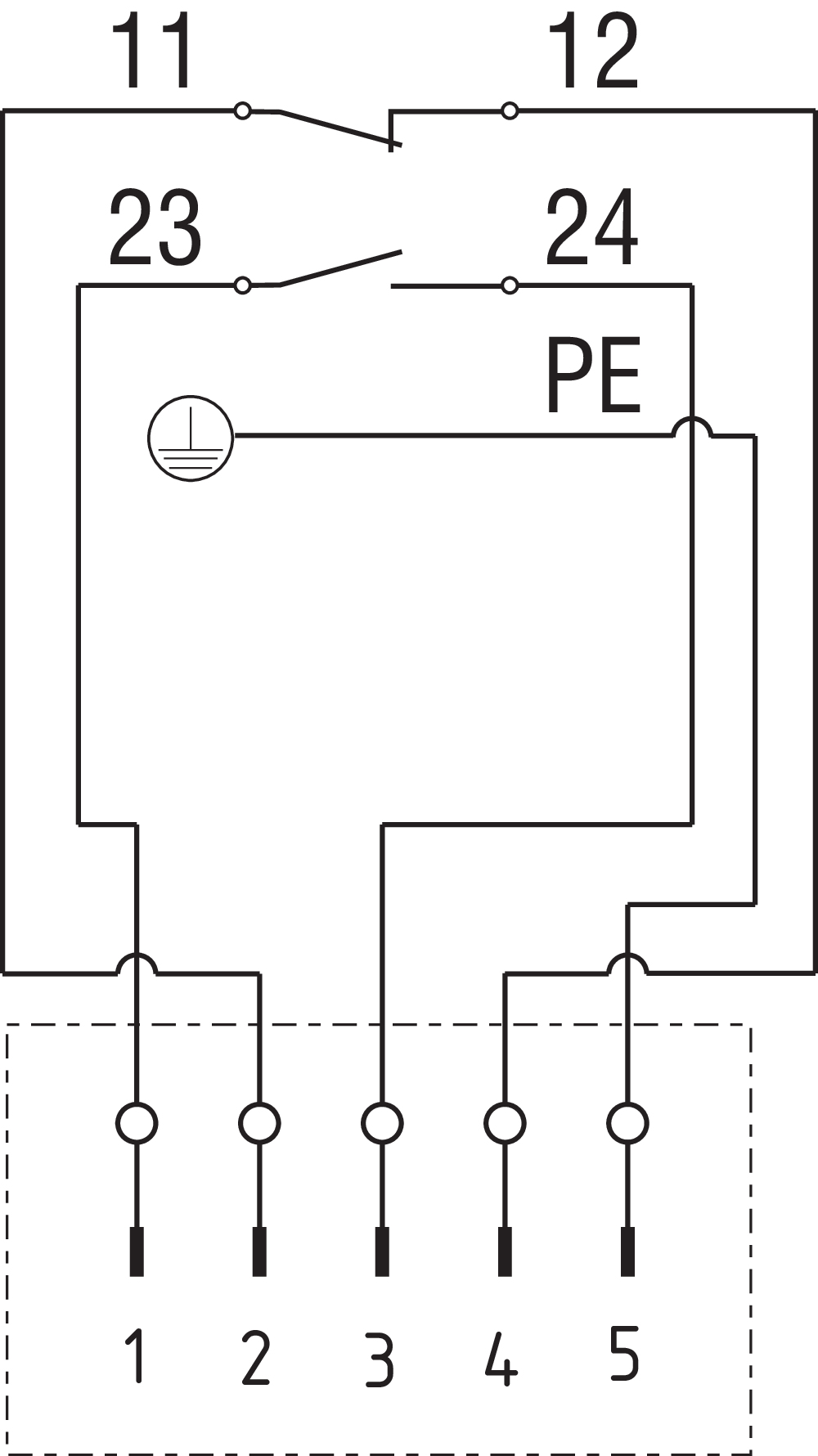

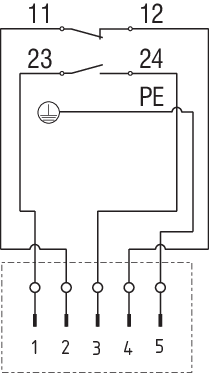

Układ zestyków
Zastosowanie Ilustracja Produkt
Zastosowanie Ilustracja Produkt
103010816 A-K5P-M12-S-G-5M-BK-2-X-A-4-69
- Kabel podłączony fabrycznie
- 5-polowy
103010820 A-K5P-M12-S-G-15M-BK-2-X-A-4-69
- Kabel podłączony fabrycznie
- 5-polowy
103010818 A-K5P-M12-S-G-10M-BK-2-X-A-4-69
- Kabel podłączony fabrycznie
- 5-polowy
Schmersal-Polska Sp.j., ul. Baletowa 29, 02-867 Warszawa
Dane zostały starannie sprawdzone. Zdjęcia mogą odbiegać od rzeczywistości. Dalsze dane techniczne znajdują się w instrukcji obsługi. Możliwe są zmiany i błędy techniczne.
Generated at: 17.04.2026, 14:18
