SRB-E-301ST
- Wtykowe zaciski śrubowe z kodowaniem
- STOP 0 Funkcja
- kontrola 1 oder 2-kanałowa
- Przycisk start / Auto-start
- 1 Styk pomocniczy
- 3 zestyki bezpieczeństwa
Klucz zamówieniowy
| Oznaczenie typu produktu |
SRB-E-301ST |
| Numer artykułu (Numer katalogowy) |
103007672 |
| EAN (European Article Number) |
4030661478470 |
| eCl@ss number, version 12.0 |
27-37-18-19 |
| eCl@ss number, version 11.0 |
27-37-18-19 |
| Numer eCl@ss, wersja 9.0 |
27-37-18-19 |
| ETIM number, version 7.0 |
EC001449 |
| ETIM number, version 6.0 |
EC001449 |
Certyfikaty - Normy
| Certyfikaty |
TÜV cULus CCC |
Właściwości ogólne
| Normy |
EN IEC 62061 EN ISO 13849-1 EN IEC 60947-5-1 EN IEC 60947-5-3 EN IEC 60947-5-5 EN IEC 61508 EN IEC 60204-1 EN IEC 60947-1 |
| Niesprzyjające warunki klimatyczne |
EN 60068-2-78 |
| Materiał obudowy |
Tworzywo, Tworzywo termoplastyczne wzmocnione włóknem szklanym, obudowa wentylowana |
| Ciężar brutto |
175 g |
Dane ogólne - właściwości
| Bezpiecznik elektroniczny |
Tak |
| Wykrywanie zerwania przewodu |
Tak |
| Wykrywanie zwarcia |
Tak |
| Zaciski odłączalne |
Tak |
| Wejście uruchamiania |
Tak |
| Obwód sprzężenia zwrotnego |
Tak |
| Funkcja automatycznego resetu |
Tak |
| Reset z detekcją zbocza |
Tak |
| Wykrywanie zwarcia doziemnego |
Tak |
| Zintegrowany wskaźnik, status |
Tak |
| Zintegrowany wskaźnik, kod błędu |
Tak |
| Liczba zestyków pomocniczych |
1 |
| Liczba diod LED |
5 |
| Liczba zestyków NC |
2 |
| Liczba zestyków NO |
1 |
| Liczba zestyków bezpieczeństwa, STOP 0 |
3 |
Klasyfikacja
| Normy, przepisy |
EN ISO 13849-1 EN IEC 62061 EN IEC 61508 |
| Kategoria zatrzymania |
0 |
Klasyfikacja - wyjścia przekaźnikowe
| Poziom zapewnienia bezpieczeństwa |
e |
| Kategoria zgodnie z EN ISO 13849 |
4 |
| Diagnostic Coverage (DC) Level |
> 94 % |
| Wartość PFH |
1,25 x 10⁻⁸ /h |
| Wartość PFD |
5,30 x 10⁻⁵ |
| Safety Integrity Level (SIL) |
3 |
| Żywotność |
20 Rok(lata) |
| Common Cause Failure (CCF), minimum |
65 |
Dane mechaniczne
| Żywotność mechaniczna, najmniejszy |
10.000.000 operacji |
| Montaż |
montaż na standardowej szynie DIN wg EN 60715 |
Mechanical data - Connection technique
| Oznaczenia przyłączy |
IEC/EN 60947-1 |
| Przekrój kabla, minimalne |
0,25 mm² |
| Przekrój kabla, maksimum |
2,5 mm² |
| Moment dokręcania zacisków |
0,5 Nm |
| Allowed type of cable |
solid single-wire flexible |
| Przyłącze (mechaniczne) |
Odłączalne zaciski śrubowe |
Dane mechaniczne - Wymiary
| Szerokość |
22,5 mm |
| Wysokość |
98 mm |
| Głębokość |
115 mm |
Warunki otoczenia
| Stopień ochrony obudowy |
IP40 |
| Stopień ochrony miejsca instalacji |
IP54 |
| Stopień ochrony zacisków lub przyłączy |
IP20 |
| Ambient temperature |
-25 ... +60 °C |
| Storage and transport temperature |
-40 ... +85 °C |
| Uwaga (wilgotność względna) |
zapobiegający skraplaniu |
| Wytrzymałość zmęczeniowa wg EN 60068-2-6 |
10 ... 55 Hz, amplituda 0,35 mm |
| odporność na uderzenie |
30 g / 11 ms |
Ambient conditions - Insulation values
| Znamionowe napięcie udarowe wytrzymywane |
4 kV |
| Kategoria przepięcia |
III |
| Stopień zanieczyszczenia zgodnie z IEC/EN 60664-1 |
2 |
Dane elektryczne
| Zakres częstotliwości |
50 Hz 60 Hz |
| Operating voltage |
24 VAC -15 % / +10 % |
| Ripple voltage |
10 % |
| Rated operating voltage |
24 VAC |
| Rated operating voltage |
24 VDC |
| Znamionowe napięcie AC dla sterowników, 50 Hz, minimalne |
20.4 VAC |
| Znamionowe napięcie AC dla sterowników, 50 Hz, maksimum |
26.4 VAC |
| Znamionowe napięcie AC dla sterowników, 60 Hz, minimalne |
20.4 VAC |
| Znamionowe napięcie AC dla sterowników, 60 Hz, maksimum |
26.4 VAC |
| Znamionowe napięcie zasilające sterowania dla DC, minimum |
20,4 VDC |
| Znamionowe napięcie zasilające sterowania dla DC, maksimum |
28,8 VDC |
| Elektryczny pobór mocy |
2,4 W |
| Elektryczny pobór mocy |
7 VA |
| Rezystancja zestyków, maksimum |
0,1 Ω |
| Uwaga (Rezystancja nowych zestyków) |
w nowym stanie |
| Opóźnienie wyłączania w przypadku awarii zasilania, typowe |
10 ms |
| Opóźnienie wyłączania w przypadku zatrzymania awaryjnego, typ. |
10 ms |
| Opóźnienie włączenia przy automatycznym uruchomieniu, typowe |
150 ms |
| Opóźnienie włączenia w przypadku RESETU, typowe |
150 ms |
| Częstotliwość wyłączania, minimalne |
0,3 Hz |
| Materiał zestyków, elektrycznych |
Ag-Ni, samoczyszczący, wymuszone prowadzenie |
Dane elektryczne - bezpieczne wyjścia przekaźnikowe
| Napięcie, kategoria użytkowania AC-15 |
230 VAC |
| Prąd, kategoria użytkowania AC-15 |
4 A |
| Napięcie, kategoria użytkowania DC-13 |
24 VDC |
| Prąd, kategoria użytkowania DC-13 |
4 A |
| Zdolność przełączania, minimum |
10 VDC |
| Zdolność przełączania, minimum |
10 mA |
| Zdolność przełączania, maksimum |
250 VAC |
| Zdolność przełączania, maksimum |
6 A |
Dane elektryczne - wejścia cyfrowe
| Rezystancja, maksimum |
40 Ω |
Dane elektryczne - wyjścia przekaźnikowe (Piny pomocnicze)
| Zdolność przełączania, maksimum |
24 VDC |
| Zdolność przełączania, maksimum |
1 A |
Dane elektryczne - Kompatybilność elektromagnetyczna (EMC)
| Klasa kompatybilnosci elektromagnetycznej |
Dyrektywa o kompatybilności elektromagnetycznej |
Wskaźnik stanu
| Wskazane stany działania |
Wewnętrzne napięcie robocze Ui Stan komponentu Kody błędów |
Pozostałe dane
| Uwaga (zastosowania aplikacyjne) |
Czujnik bezpieczeństwa Osłony bezpieczeństwa uchylna osłona bezpieczeństwa Przycisk stopu awaryjnego Linkowe wyłączniki stopu awaryjnego Kurtyny świetlne bezpieczeństwa Bariery świetlne bezpieczeństwa Maty naciskowe bezpieczeństwa |
Filtr językowy
Karta katalogowa
Instrukcja obsługi i deklaracja zgodności
Certyfikat UL
Certyfikat CCC
Certyfikat TÜV
Broszura
Biblioteka/Library SISTEMA-VDMA
pobierz najnowszą wersję Adobe Reader

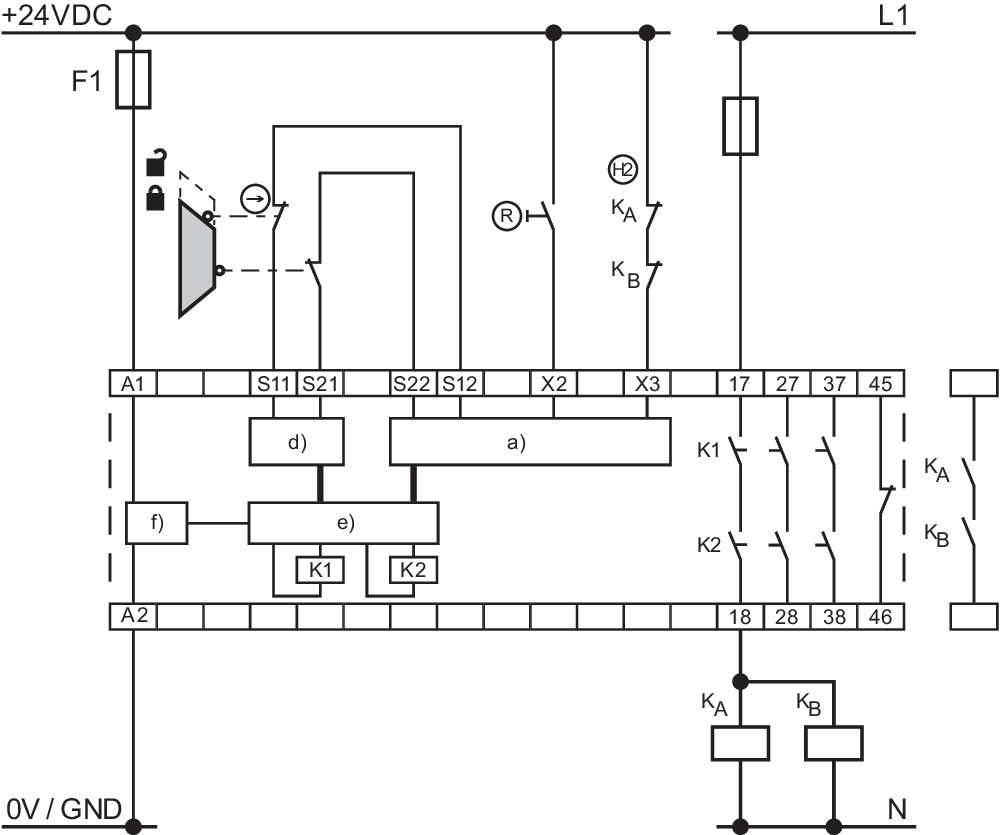

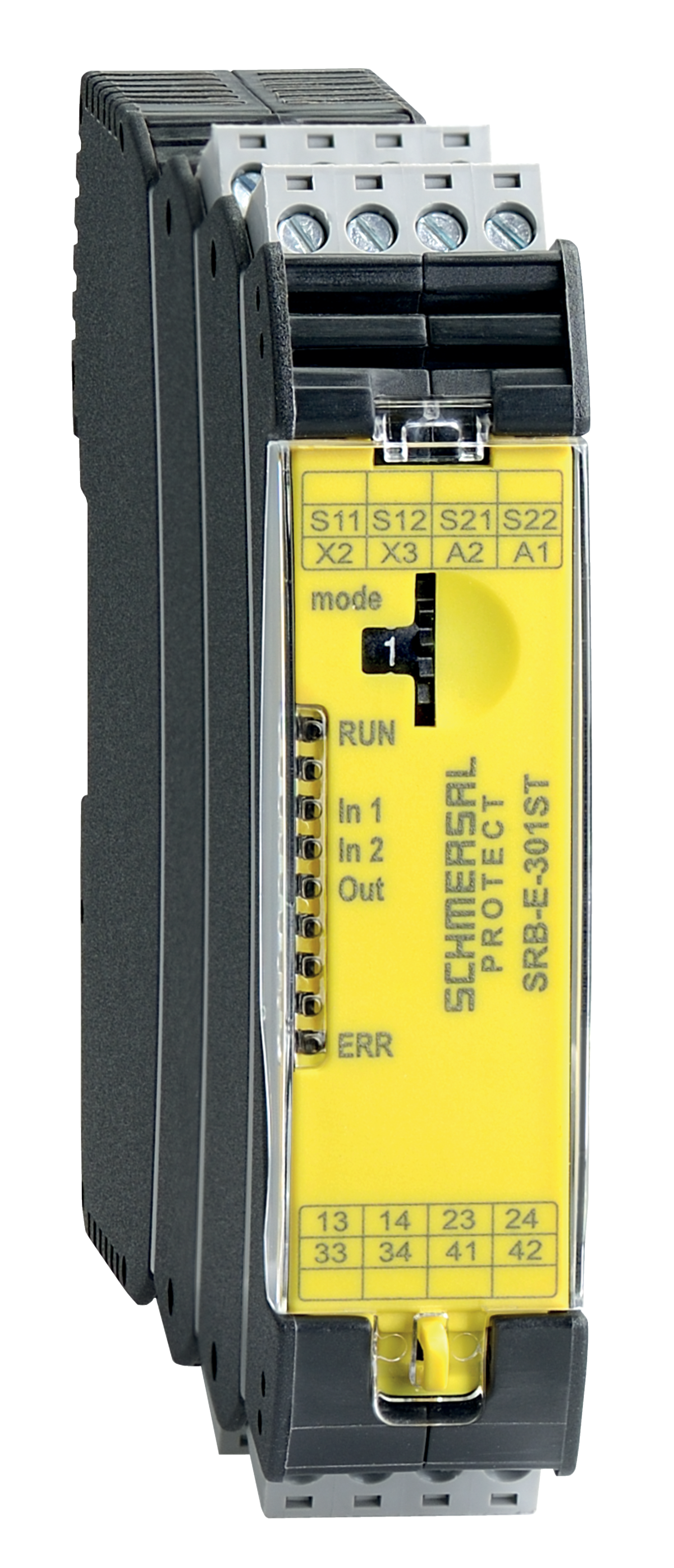

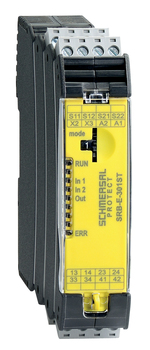

Zdjęcie produktu (pojedyncze zdjęcie katalogowe)
ID: ksrb3f27
| 1,0 MB | .jpg | 281.869 x 655.8140000000001 mm - 799 x 1859 px - 72 dpi
| 122,2 kB | .png | 74.083 x 172.156 mm - 210 x 488 px - 72 dpi
| 45,2 kB | .jpg | 52.917 x 123.47200000000001 mm - 150 x 350 px - 72 dpi
| 36,2 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 12,2 MB | .png | 169.333 x 393.954 mm - 2000 x 4653 px - 300 dpi
Video ID: Mr-Safety-SRB-E
(Vimeo)
103015923 ML30.241-70
- Zasilacz na szynę montażową dla systemów 1-fazowych
- Szeroki zakres wejściowy 100-240V
- Wyjście: 24-28VDC / 1,3-1,1A / 30W
- Sprawność do 89,4%
- Szerokość konstrukcyjna 22,5mm
| Deklaracja zgodności UE |  |
| Oryginał | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Niemcy Internet: www.schmersal.com |
| Wyjaśnienie: | Niniejszym oświadczamy, że niżej wymienione elementy konstrukcyjne spełniają wymagania podanych niżej Europejskich Dyrektyw w zakresie koncepcji i konstrukcji. |
| Oznaczenie elementu konstrukcyjnego: | SRB-E-201LC SRB-E-201ST SRB-E-301ST |
| Typ: | Patrz klucz zamówieniowy |
| Opis elementu konstrukcyjnego: | Przekaźnikowy moduł bezpieczeństwa do układów zatrzymywania awaryjnego, monitorowania osłon bezpieczeństwa, wyłączników magnetycznych bezpieczeństwa, mat bezpieczeństwa, sterowania oburęcznego i AOPD |
| Odnośne dyrektywy: | Dyrektywa maszynowa | 2006/42/EG |
| Dyrektywa o kompatybilności elektromagnetycznej | 2014/30/EU | |
| Dyrektywa RoHS | 2011/65/EU |
| Zastosowane normy: | EN ISO 13851:2019 EN ISO 13849-1:2023 EN ISO 13849-2:2012 IEC 61508 część 1-7:2010 |
| Jednostka notyfikowana do badania typu: | TÜV Rheinland Industrie Service GmbH Am Grauen Stein, 51105 Köln Nr ident.: 0035 |
| Certyfikat badania typu WE: | 01/205/5635.01/25 |
| Osoba upoważniona do sporządzenia dokumentacji technicznej: | Oliver Wacker Möddinghofe 30 42279 Wuppertal |
| Miejscowość i data wystawienia: | Wuppertal, 23 września 2025 |
 |
| Prawnie wiążący podpis Philip Schmersal Dyrektor |
| UK Declaration of Conformity | |
| Company: | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Declaration: | We hereby, under sole responsibility, certify that the hereafter described components both in their basic design and construction conform to the relevant statutory requirements, regulations and designated standards of the United Kingdom. |
| Name of the component: | SRB-E-201LC SRB-E-201ST SRB-E-301ST |
| Type: | See ordering code |
| Description of the component: | Relay safety combination for emergency-stop circuits, safety guard monitoring, magnetic safety switches, safety mats, two-hand controls and AOPDs |
| Relevant legislation: | Supply of Machinery (Safety) Regulations | 2008 |
| Electromagnetic Compatibility Regulations | 2016 | |
| The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations | 2012 |
| Designated standards: | EN ISO 13851:2019 EN ISO 13849-1:2015 EN ISO 13849-2:2012 EN 62061:2005 + AC:2010 + A1:2013 + A2:2015 IEC 61508 parts 1-7:2010 |
| Notified body, which approved the full quality assurance system, referred to in Appendix X, 2006/42/EC: | TÜV Rheinland Industrie Service GmbH Am Grauen Stein 51105 Köln ID n°: 0035 |
| UK-Importer / Person authorised for the compilation of the technical documentation: | Schmersal UK Ltd. Paul Kenney Unit 1, Sparrowhawk Close Enigma Business Park Malvern, Worcestershire, WR14 1GL |
| Place and date of issue: | Wuppertal, March 14, 2023 |
|
| Authorised signature Philip Schmersal Managing Director |
Schmersal-Polska Sp.j., ul. Baletowa 29, 02-867 Warszawa
Dane zostały starannie sprawdzone. Zdjęcia mogą odbiegać od rzeczywistości. Dalsze dane techniczne znajdują się w instrukcji obsługi. Możliwe są zmiany i błędy techniczne.
