ML30.241-70
ML30.241-70
Downloads
- Zasilacz na szynę montażową dla systemów 1-fazowych
- Szeroki zakres wejściowy 100-240V
- Wyjście: 24-28VDC / 1,3-1,1A / 30W
- Sprawność do 89,4%
- Szerokość konstrukcyjna 22,5mm
Klucz zamówieniowy
| Oznaczenie typu produktu |
ML30.241-70 |
| Numer artykułu (Numer katalogowy) |
103015923 |
| EAN (European Article Number) |
4030661505275 |
| eCl@ss number, version 12.0 |
27-04-07-01 |
| eCl@ss number, version 11.0 |
27-04-07-01 |
| Numer eCl@ss, wersja 9.0 |
27-04-07-01 |
| ETIM number, version 7.0 |
EC002540 |
| ETIM number, version 6.0 |
EC002540 |
Właściwości ogólne
| Normy |
EN 50178 EN IEC 62061 IEC 60364-4-41 EN IEC 60947-5-1 EN IEC 60947-5-3 EN IEC 60947-5-5 IEC 62103 EN IEC 60204-1 EN IEC 60947-1 |
| Niesprzyjające warunki klimatyczne |
IEC 60068-2-30 |
| Ciężar brutto |
140 g |
Dane ogólne - właściwości
| Zintegrowany wskaźnik, status |
Tak |
| Liczba diod LED |
1 |
Dane mechaniczne
| Montaż |
montaż na standardowej szynie wg EN 60715 |
Mechanical data - Connection technique
| Type of electrical connection |
Terminale śrubowe |
| Przekrój kabla, minimalne |
0,5 mm² |
| Przekrój kabla, maksimum |
6 mm² |
| Moment dokręcania zacisków |
1 Nm |
| Allowed type of cable |
solid single-wire flexible |
Dane mechaniczne - Wymiary
| Szerokość |
22,5 mm |
| Wysokość |
75 mm |
| Głębokość |
91 mm |
Warunki otoczenia
| Stopień ochrony obudowy |
IP20 |
| Ambient temperature |
-10 ... +70 °C |
| Storage and transport temperature |
-40 ... +85 °C |
| Wytrzymałość zmęczeniowa wg EN 60068-2-6 |
2 g |
| odporność na uderzenie |
30 g 6 ms, 20 g 11 ms (IEC 60068-2-27) |
Ambient conditions - Insulation values
| Stopień zanieczyszczenia zgodnie z IEC/EN 60664-1 |
2 |
Dane elektryczne
| Zakres częstotliwości |
50 Hz 60 Hz |
| Operating voltage |
100 ... 240 VAC -15 % / +10 % |
| Type of voltage range |
AC |
| Rated operating voltage |
100 ... 240 VAC |
| Prąd znamionowy |
0,3 mA 0,54 mA |
| Znamionowe napięcie AC dla sterowników, 50 Hz, minimalne |
100 VAC |
| Znamionowe napięcie AC dla sterowników, 50 Hz, maksimum |
240 VAC |
| Znamionowe napięcie AC dla sterowników, 60 Hz, minimalne |
100 VAC |
| Znamionowe napięcie AC dla sterowników, 60 Hz, maksimum |
240 VAC |
| Znamionowe napięcie zasilające sterowania dla DC, minimum |
110 VDC |
| Znamionowe napięcie zasilające sterowania dla DC, maksimum |
300 VDC |
| Napięcie wyjściowe DC |
24 ... 28 VDC |
| Maksymalny prąd wyjściowy |
1.1A / 28VDC 1.3A / 24VDC |
| Moc wyjściowa, maksimum |
30 W |
Dane elektryczne - Kompatybilność elektromagnetyczna (EMC)
| Klasa kompatybilnosci elektromagnetycznej |
Dyrektywa o kompatybilności elektromagnetycznej |
Filtr językowy
Karta katalogowa
Instrukcja obsługi i deklaracja zgodności
pobierz najnowszą wersję Adobe Reader

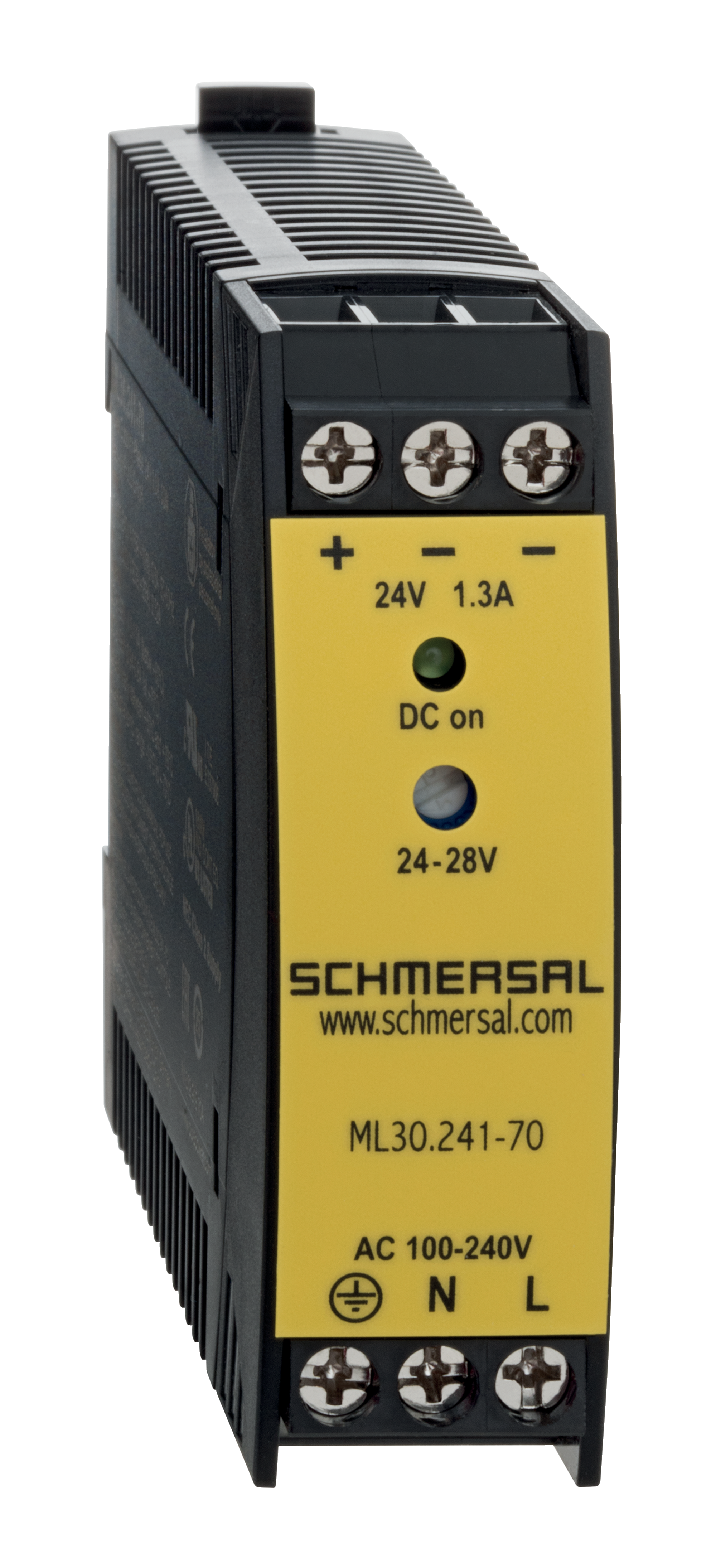

Zdjęcie produktu (pojedyncze zdjęcie katalogowe)
ID: kml30f01
| 1,1 MB | .jpg | 352.778 x 772.5830000000001 mm - 1000 x 2190 px - 72 dpi
| 88,5 kB | .png | 74.083 x 161.925 mm - 210 x 459 px - 72 dpi
| 37,4 kB | .jpg | 56.444 x 123.47200000000001 mm - 160 x 350 px - 72 dpi
| 30,4 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 10,4 MB | .png | 169.333 x 370.84000000000003 mm - 2000 x 4380 px - 300 dpi
Schmersal-Polska Sp.j., ul. Baletowa 29, 02-867 Warszawa
Dane zostały starannie sprawdzone. Zdjęcia mogą odbiegać od rzeczywistości. Dalsze dane techniczne znajdują się w instrukcji obsługi. Możliwe są zmiany i błędy techniczne.
