SLG445-ER-0800-03-01
| Oznaczenie typu produktu: SLG445-ER-(1)-(2) |
| (1) | |
| 0500-02 | Odległość między skrajnymi promieniami 500 mm, 2-promienie |
| 0800-03 | Odległość między skrajnymi promieniami 800 mm, 3-promienie |
| 0900-04 | Odległość między skrajnymi promieniami 900 mm, 4-promienie |
| (2) | |
| 01 | Wbudowana lampka stanu, zasięg 0,3 … 12 m |
| H1 | Wbudowana lampka stanu, zasięg 3 … 20 m |
- Kategoria bezpieczeństwa 4 wg IEC 61496-1
- Przyjazne dla użytkownika ustawienie parametrów, bez uzycia narzędzi
- Niezawodna koncepcja bezpieczeństwa w przypadku zakłócenia (EMC, iskry podczas spawania)
- Bezpieczeństwo procesowe z najwyższą dostępnością
- Zintegrowana aktywna funkcja pozycjonowania
- Wielofunkcyjny
Klucz zamówieniowy
| Oznaczenie typu produktu |
SLG445-ER-0800-03-01 |
| Numer artykułu (Numer katalogowy) |
103005425 |
| EAN (European Article Number) |
4030661436395 |
| eCl@ss number, version 12.0 |
27-27-27-03 |
| eCl@ss number, version 11.0 |
27-27-27-03 |
| Numer eCl@ss, wersja 9.0 |
27-27-27-03 |
| ETIM number, version 7.0 |
EC001832 |
| ETIM number, version 6.0 |
EC001832 |
Certyfikaty - Normy
| Certyfikaty |
cULus |
Właściwości ogólne
| Normy |
CLC/TS 61496-2 EN IEC 61496-2 EN IEC 61496-1 |
| Uwaga (Wersja oprogramowania) |
as of 2024 Version 1.0 |
| Materiał obudowy |
Aluminium |
| Czas reakcji, maksimum |
10 ms |
| Ciężar brutto |
1.480 g |
| Poziom emisji promieniowania zgodnie z normą EN 12198-1 |
Category 0 |
| Etykietowanie grup ryzyka systemów lamp zgodnie z normą EN 62471 |
free group |
Dane ogólne - właściwości
| funkcja mutingu |
Tak |
| Ustawianie ręczne |
Tak |
| Możliwość sterowania zegarowego |
Tak |
| Reset ręczny |
Tak |
| Kodowanie promienia |
Tak |
| Wyświetlacz 7-segmentowy |
Tak |
| Zintegrowany wskaźnik, status |
Tak |
| Zintegrowany wskaźnik, diagnostyka |
Tak |
| Liczba bezpiecznych wyjść cyfrowych |
2 |
| Liczba promieni |
3 |
Klasyfikacja
| Normy, przepisy |
EN ISO 13849-1 EN IEC 62061 |
| Performance Level, up to |
e |
| Kategoria zgodnie z EN ISO 13849 |
4 |
| Wartość PFH |
5,14 x 10⁻⁹ /h |
| Safety Integrity Level (SIL) |
3 |
| Żywotność |
20 Rok(lata) |
| Kategoria bezpieczeństwa wg IEC 61496-1 |
4 |
Dane mechaniczne
| Zdolność wykrywania obiektów testowych przy v = 1,6 m/s |
400 mm |
| Wysokość obszaru zabezpieczanego |
800 mm |
| Zasięg, obszar zabezpieczany, minimum |
0,3 m |
| Zasięg, Obszar zabezpieczany, maksimum |
12 m |
| Note |
Reduction in range by 10% at an ambient temperature of -25°C |
| Długość fali czujników |
880 nm |
Mechanical data - Connection technique
| Długość przewodu |
100 m |
| Konektor |
Konektor |
| Konektor, odbiornik |
Konektor M12, 12-polowy |
| Konektor, nadajnik |
Konektor M12, 4-polowy |
| Przyłącze (mechaniczne) |
with metal thread |
Dane mechaniczne - Wymiary
| Długość czujnika |
33 mm |
| Szerokość czujnika |
27,8 mm |
| Wysokość czujnika (Odbiornik) |
921 mm |
| Wysokość czujnika (Nadajnik) |
911 mm |
Warunki otoczenia
| Stopień ochrony |
IP67 |
| Ambient temperature |
-25 ... +50 °C |
| Storage and transport temperature |
-25 ... +70 °C |
| Wytrzymałość zmęczeniowa wg EN 60068-2-6 |
10 … 55 Hz |
| odporność na uderzenie |
10 g, 16 ms, to EN 60028-2-29 |
| Ocena zabezpieczenia |
III |
Dane elektryczne
| Rated operating voltage |
24 VDC |
| Długość przewodu, maksimum |
100 m |
| Prąd znamionowy, Nadajnik |
200 mA |
| Prąd znamionowy, Odbiornik |
700 mA |
Dane elektryczne - Wejścia kontrolne
| Progi przełączania |
11 … 30 V (HIGH) 0 … 2 V (LOW) |
Electrical data - Power supply external devices
| Oznaczenie, zasilanie |
ML |
| Rated operating voltage |
24 VDC |
| Rated operating current |
250 mA |
Electrical data - Control inputs
| Oznaczenie, wejścia kontrolne |
S1, S2, MSG 1 and MSG 2 |
| Prąd roboczy |
3 … 10 mA (HIGH) 0 … 2 mA (LOW) |
| Czas uruchamiania dla ręcznego startu |
50 … 1500 ms |
| uwaga |
signal transmission in case of falling edge |
Electrical data - Control inputs EDM
| Oznaczenie, stycznik steruje EDM (pętle sprzężenia zwrotnego) |
D_IN |
| Progi przełączania |
11 … 30 V (HIGH) 0 … 2 V (LOW) |
| Prąd roboczy |
3 … 10 mA (HIGH) 0 … 2 mA (LOW) |
| Czas reakcji urządzeń zewnętrznych, maks |
500 ms |
Electrical data - Safety digital outputs
| Oznaczenie, wyjścia bezpieczeństwa |
OSSD 1 and OSSD 2 |
| Prąd wyjściowy (bezpieczne wyjście), maksimum |
0,25 A |
| Wyjście bezpieczne |
OSSD, short-circuit proof, p-type |
| Prąd szczątkowy |
1 mA |
| Test pulse interval, typical |
750 ms |
| Test pulse duration, maximum |
0,1 ms |
| Klasyfikacja ZVEI CB24I, źródło |
C3 |
| Klasyfikacja ZVEI CB24I, ujście |
C1 C2 C3 |
| Pojemność obciążenia, maksimum |
2,2 µF |
| Indukcyjność obciążenia, maksimum |
2 H |
| uwaga |
The load inductance generates an induced voltage during the switch-off, which compromises the downstream components (sparkquenching element). |
| Napięcie przełączania |
15 … 26.4 V (HIGH) 0 … 2 V (LOW) |
| uwaga |
According to EN 61131-2 |
| uwaga |
In case of failure, the leakage current flows to the OSSD cable. The downstream control element must recognise this state as LOW. A safety PLC must detect this state. |
| Rezystancja, maksimum |
2,5 Ω |
Wskaźnik stanu - LED 01
| Stan diody LED |
OSSD ON, OSSD OFF, restart, signal reception, blanking, information |
| Pozycja LED |
Receiver |
Wskaźnik stanu - LED 02
| Stan diody LED |
transmitting and status |
| Pozycja LED |
Emitter |
Pozostałe dane
| Uwaga (zastosowania aplikacyjne) |
Automatic operation, restart inhibit, double confirmation, contactor control, object blanking (non-changeable position and changeable position), alternative beam coding, muting, cycle, multiple sampling |
Układ zestyków
| Złącze |
Receiver |
| STYK 1 |
24 VDC power supply |
| STYK 2 |
0 VDC power supply |
| STYK 3 |
Release S1 Input Release S1 |
| STYK 4 |
OSSD 1 Safety output 1 |
| STYK 5 |
D_OUT Operating Mode |
| STYK 6 |
OSSD 2 Safety output 2 |
| STYK 7 |
Muting operation: ML Muting lamp |
| STYK 8 |
Input Release S2 |
| STYK 9 |
Muting operation: D_IN Input EDM, belt-stop, muting enable |
| STYK 10 |
Muting operation: MSG 2 Switching input muting sensor group MSG 2 |
| STYK 11 |
Not used |
| STYK 12 |
Muting operation: MSG 1 Switching input muting sensor group MSG 1 |
| Złącze |
Emitter |
| STYK 1 |
24 VDC power supply |
| STYK 2 |
COD1 Coding 1 |
| STYK 3 |
0 VDC power supply |
| STYK 4 |
COD2 Coding 2 |
Zakres dostawy
| Zakres dostawy |
Zestaw z 2 kątownikami montażowymi |
Akcesoria
| Zalecenie dot. urządzenia bezpieczeństwa |
SRB-E 301 |
Filtr językowy
Karta katalogowa
Instrukcja obsługi i deklaracja zgodności
Certyfikat UL
Broszura
Biblioteka/Library SISTEMA-VDMA
pobierz najnowszą wersję Adobe Reader

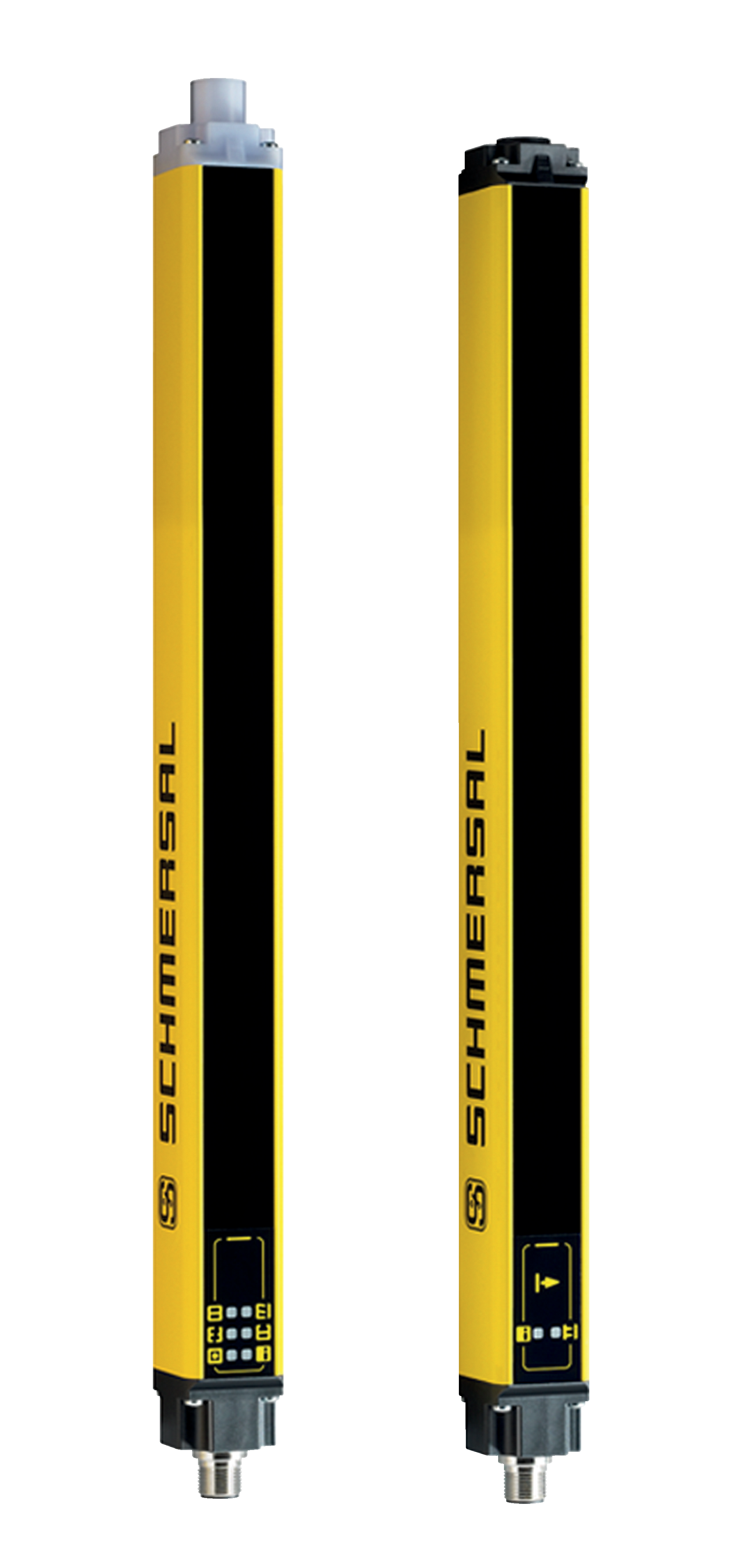

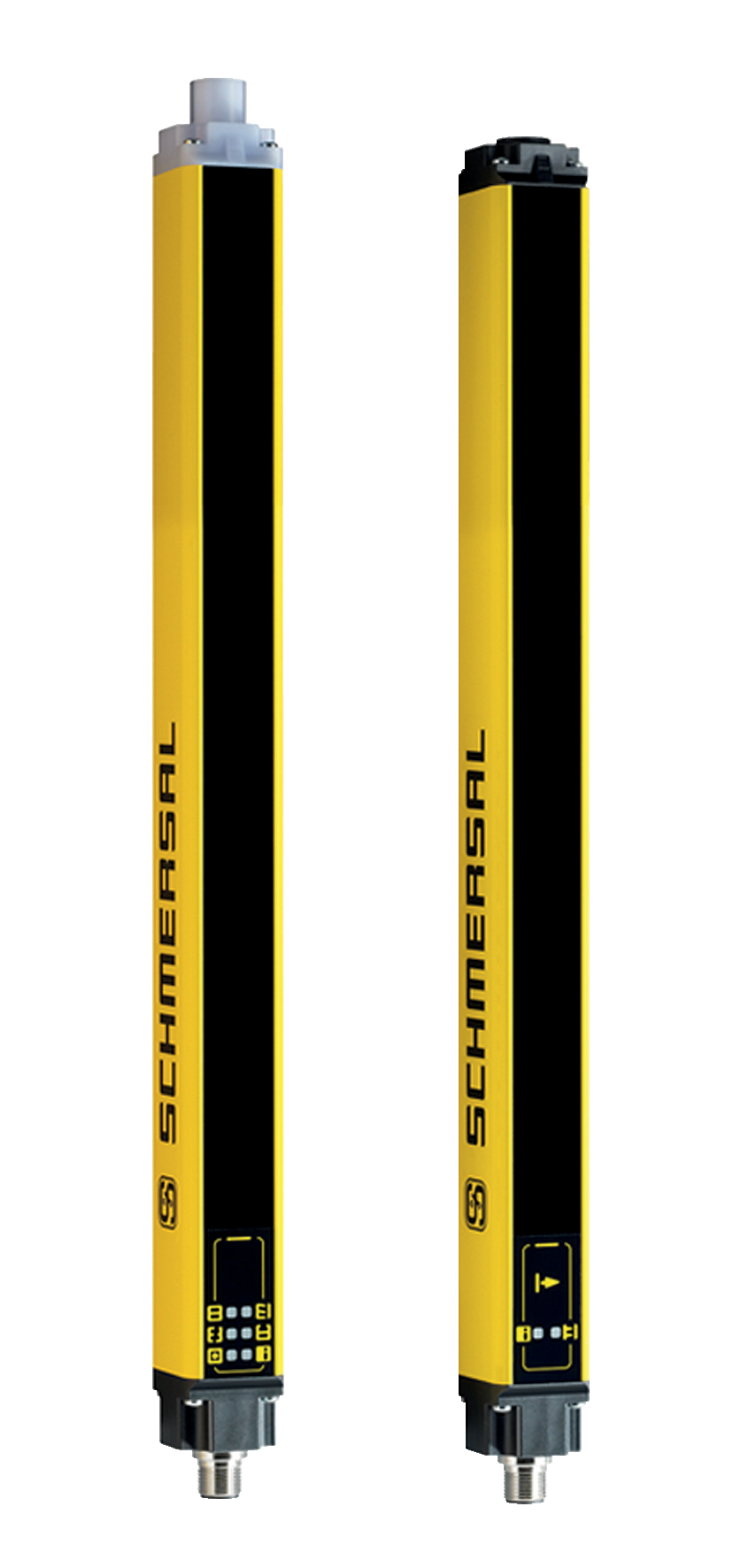

Zdjęcie produktu (pojedyncze zdjęcie katalogowe)
