AZM 415-02/11ZPKT 24VAC/DC

Numer katalogowy: 101168224

AZM 415-02/11ZPKT 24VAC/DC

Numer katalogowy: 101168224

Downloads

ePLAN Dane

CADENAS Dane CAD

SISTEMA Dane

regulowalny zatrzask kulkowy do 400 N
2 wyłączniki w jednej obudowie
Łatwe otwarcie naprężonych drzwi dzięki zastosowaniu dźwigni kątowej
Dostępna wersja Ex
Wyjście awaryjne
152 mm x 100 mm x 46,5 mm
Obudowa metalowa
blokada z zabezpieczeniem przed nieprawidłowym zaryglowaniem
Wytrzymała budowa
długa żywotność
2 wloty kablowe M 20 x 1.5
Zacisk śrubowy

Klucz zamówieniowy

Oznaczenie typu produktu	AZM 415-02/11ZPKT 24VAC/DC
Numer artykułu (Numer katalogowy)	101168224
EAN (European Article Number)	4030661221526
eCl@ss number, version 12.0	27-27-26-03
eCl@ss number, version 11.0	27-27-26-03
Numer eCl@ss, wersja 9.0	27-27-26-03
ETIM number, version 7.0	EC002593
ETIM number, version 6.0	EC002593

Certyfikaty - Normy

Certyfikaty	cULus CCC

Właściwości ogólne

Normy	BG-GS-ET-19 EN IEC 60947-5-1
Zasada działania	elektromechaniczne
Materiał obudowy	Aluminium
Materiał powłoki obudowy	malowane
Ciężar brutto	970 g

Dane ogólne - właściwości

Ryglowanie sprężyną	Tak
Wyjście awaryjne	Tak
Liczba kierunków aktywacji	1
Liczba zestyków pomocniczych	1
Liczba zestyków bezpieczeństwa	3
Liczba osłon bezpieczeństwa	1

Klasyfikacja

Normy, przepisy	EN ISO 13849-1
Żywotność	20 Rok(lata)

Klasyfikacja bezpieczeństwa - Wyjścia bezpieczne

B_10D Zestyk normalnie zamknięty (NC)	2.000.000 operacji

Dane mechaniczne

Żywotność mechaniczna, najmniejszy	1.000.000 operacji
Siła ryglowania zgodnie z EN ISO 14119	3.500 N
Siła zatrzasku, minimalne	150 N
Siła zatrzasku, maksimum	400 N
Skok wymuszonego rozwarcia	5 mm
Siła wymuszonego rozwarcia, minimalne	15 N
Szybkość najazdu, maksimum	0,2 m/s

Mechanical data - Connection technique

Konektor	Połączenie śrubowe M20 x 1.5
Przekrój kabla, minimalne	2 x 0,75 mm²
Przekrój kabla, maksimum	2 x 2,5 mm²
uwaga	Wszystkie odniesienia do przekroju przewodów uwzględniają końcówki kablowe.

Dane mechaniczne - Wymiary

Długość czujnika	46,5 mm
Szerokość czujnika	152 mm
Wysokość czujnika	100 mm

Warunki otoczenia

Stopień ochrony	IP67
Ambient temperature	-25 ... +50 °C
Uwaga (wilgotność względna)	zapobiegający skraplaniu zapobiegający zamarzaniu

Ambient conditions - Insulation values

Znamionowe napięcie izolacji	250 VAC
Znamionowe napięcie udarowe wytrzymywane	4 kV

Dane elektryczne

Znamionowy prąd cieplny	6 A
Znamionowe napięcie sterowania	24 VAC/DC
Kategoria użytkowania AC-15	230 VAC
Kategoria użytkowania AC-15	4 A
Kategoria użytkowania DC-13	24 VDC
Kategoria użytkowania DC-13	1 A
Elektryczny pobór mocy, maksimum	10 W
Element przełączający	zestyk (NO), zestyk (NC)
Zasada przełączania	Wolnoprzełączające
Materiał zestyków, elektrycznych	Srebro

Pozostałe dane

Uwaga (zastosowania aplikacyjne)	przesuwna osłona bezpieczeństwa uchylna osłona bezpieczeństwa

Note

Uwaga (wyjście awaryjne)	z użyciem przycisku z zatrzaskiem Wyjście awaryjne jest wykorzystywane, gdy wymagana jest interwencja we wcześniej zablokowanym obszarze niebezpiecznym Wyjście awaryjne otwierane przez naciśnięcie czerwonego przycisku Reset przez pociągnięcie przycisku Po zdjęciu, urządzenie zabezpieczające jest chronione przed niezamierzonym zamknięciem

Zdjęcie produktu (pojedyncze zdjęcie katalogowe)

ID: kazm4f15

| 328,6 kB | .jpg | 352.778 x 237.067 mm - 1000 x 672 px - 72 dpi

| 33,8 kB | .png | 74.083 x 49.742000000000004 mm - 210 x 141 px - 72 dpi

| 32,6 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi

| 2,6 MB | .png | 200 x 134.3 mm - 2000 x 1343 px - 254 dpi

| 46,7 kB | .jpg | 123.47200000000001 x 82.903 mm - 350 x 235 px - 72 dpi

Rysunek wymiarowy Urządzenie podstawowe

ID: 1azm4g01

| 35,2 kB | .cdr |

| 9,5 kB | .png | 74.083 x 51.506 mm - 210 x 146 px - 72 dpi

| 132,1 kB | .jpg | 352.778 x 245.181 mm - 1000 x 695 px - 72 dpi

Rysunek wymiarowy Urządzenie podstawowe

ID: 1azm4g07

| 24,4 kB | .cdr |

| 3,0 kB | .png | 74.083 x 51.506 mm - 210 x 146 px - 72 dpi

| 74,7 kB | .jpg | 352.778 x 245.181 mm - 1000 x 695 px - 72 dpi

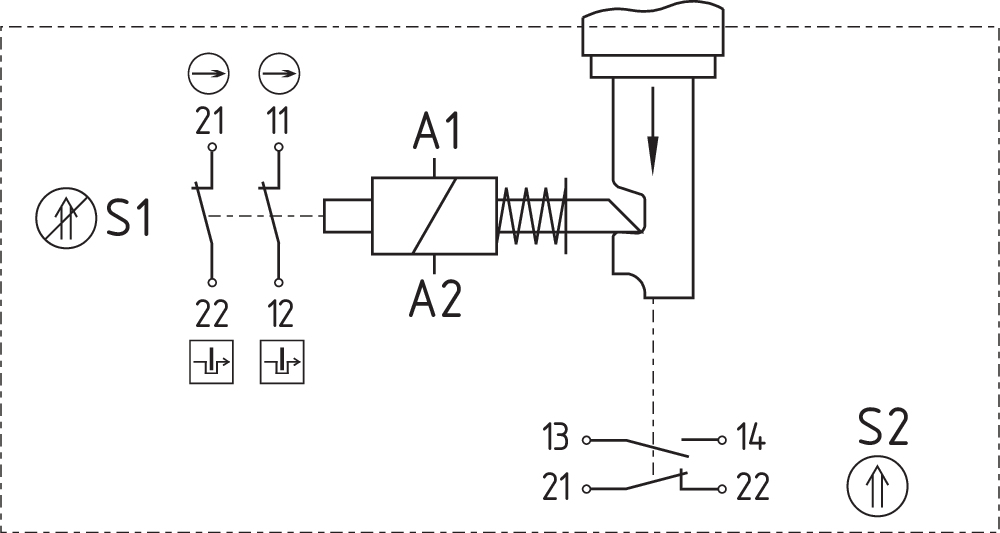

Diagram

Uwaga dotycząca schematu zestyków
ICO_LEG_ko-arrow4 Kontrola zaryglowania wg ISO 14119
ICO_LEG_ko-arrow1 Zestyk NC o wymuszonym rozwarciu
ICO_LEG_ko-arrow2 Uruchomiony
ICO_LEG_ko-arrow3 Nieuruchomiony
ICO_LEG_ko-open Zestyk NO
ICO_LEG_ko-close Zestyk NC

ID: kazm4k21

| 66,9 kB | .ai | 297 x 210.002 mm - 841 x 595 px - 72 dpi

| 83,2 kB | .jpg | 352.778 x 188.031 mm - 1000 x 533 px - 72 dpi

| 3,7 kB | .png | 74.083 x 39.511 mm - 210 x 112 px - 72 dpi

UK Conformity Declaration

Pdf

UK Declaration of Conformity

Company:

K.A. Schmersal GmbH & Co. KG
Möddinghofe 30
42279 Wuppertal
Germany
Internet: www.schmersal.com

Declaration:

We hereby, under sole responsibility, certify that the hereafter described components both in their basic design and construction conform to the relevant statutory requirements, regulations and designated standards of the United Kingdom.

Name of the component:

AZM 415

Type:

See ordering code

Description of the component:

Interlocking device with electromagnetic interlock for safety functions

Relevant legislation:	Supply of Machinery (Safety) Regulations	2008
	The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations	2012

Designated standards:

EN 60947-5-1:2017
EN ISO 14119:2013

UK-Importer / Person authorised for the compilation of the technical documentation:

Schmersal UK Ltd.
Paul Kenney
Unit 1, Sparrowhawk Close
Enigma Business Park
Malvern, Worcestershire, WR14 1GL

Place and date of issue:

Wuppertal, November 25, 2021

Authorised signature
Philip Schmersal
Managing Director

EU Conformity Declaration

Pdf

Deklaracja zgodności UE

Oryginał

K.A. Schmersal GmbH & Co. KG
Möddinghofe 30
42279 Wuppertal
Niemcy
Internet: www.schmersal.com

Wyjaśnienie:

Niniejszym oświadczamy, że niżej wymienione elementy konstrukcyjne spełniają wymagania podanych niżej Europejskich Dyrektyw w zakresie koncepcji i konstrukcji.

Oznaczenie elementu konstrukcyjnego:

AZM 415

Typ:

Patrz klucz zamówieniowy

Opis elementu konstrukcyjnego:

Blokada elektromagnetyczna dla funkcji bezpieczeństwa

Odnośne dyrektywy:	Dyrektywa maszynowa	2006/42/EG
	Dyrektywa RoHS	2011/65/EU

Zastosowane normy:

EN 60947-5-1:2017
EN ISO 14119:2013

Osoba upoważniona do sporządzenia dokumentacji technicznej:

Oliver Wacker
Möddinghofe 30
42279 Wuppertal

Miejscowość i data wystawienia:

Wuppertal, 3 sierpnia 2020

Prawnie wiążący podpis
Philip Schmersal
Dyrektor

Schmersal-Polska Sp.j., ul. Baletowa 29, 02-867 Warszawa

Dane zostały starannie sprawdzone. Zdjęcia mogą odbiegać od rzeczywistości. Dalsze dane techniczne znajdują się w instrukcji obsługi. Możliwe są zmiany i błędy techniczne.
