AV15RKE4X30U-1453

Numer katalogowy: 101082373

AV15RKE4X30U-1453

Numer katalogowy: 101082373

Downloads

ePLAN Dane

CADENAS Dane CAD

SISTEMA Dane

Oznaczenie typu produktu:

AV15(1)(2)(3)(4)(5)(6)(7)-(8)

(1)
L	model lewostronny
R	model prawostronny

(2)
	Cięgno
H	Wariant dźwigniowy H65
*H92*	Wariant dźwigniowy H92
*H105*	Wariant dźwigniowy H105
B	Wspornik łożyskowy B
B2	Wspornik łożyskowy B2

(3)
	1 zestyk NC
K	1 zestyk NC / 1 zestyk NO

(4)
	Stopień ochrony IP20
*IP41*	Stopień ochrony IP41

(5)
	bez dławicy kablowej
E1	Dławica kablowa M20 - metal (pojedyncze wejście przewodowe)
E2	Dławica kablowa M20 tworzywo sztuczne - poliamid
E4	Dławica kablowa M20 tworzywo sztuczne - poliamid wzmocniony włóknem szklanym

(6)
X11,5	Wymiar X: 11,5 mm
X20	Wymiar X: 20 mm
X30	Wymiar X: 30 mm
X40	Wymiar X: 40 mm
X45	Wymiar X: 45 mm
*X15*	Wymiar X: 15 mm
*X25*	Wymiar X: 25 mm
*X35*	Wymiar X: 35 mm

(7)
U	Zukosowanie rygla: dół
D	Zukosowanie rygla: po stronie pokrywy
R	Zukosowanie rygla: prawe
L	Zukosowanie rygla: lewe

(8)
GB215	dodatkowe otwory montażowe M8 z przodu
*xxxxx*	Wersja specjalna

Uwaga:
	Czcionka zwykła: wersje standardowe Czcionka kursywna: wersje specjalne

Nie wszystkie urządzenia, które są możliwe do uzyskania przy pomocy tego klucza zamówieniowego, są dostępne i/lub możliwe do realizacji pod względem technicznym.

model prawostronny
1 Styk pomocniczy
system blockowania bezpieczny w razie awarii
do osłon 1-skrzydłowych
dopuszczone do stosowania w windach pasażerskich
Zwolnienie ręczne przy pomocy M5 klucza trójkątnego

Klucz zamówieniowy

Oznaczenie typu produktu	AV15RKE4X30U-1453
Numer artykułu (Numer katalogowy)	101082373
EAN (European Article Number)	4030661263724
eCl@ss number, version 12.0	27-27-26-03
eCl@ss number, version 11.0	27-27-26-03
Numer eCl@ss, wersja 9.0	27-27-26-03
ETIM number, version 7.0	EC002593
ETIM number, version 6.0	EC002593

Certyfikaty - Normy

Certyfikaty	TÜV CCC

Właściwości ogólne

Normy	EN 81-20 EN 81-50
Materiał obudowy	odlew ze stopów lekkich
Materiał sworznia ryglującego	Mosiądz
Ciężar brutto	505 g

Dane ogólne - właściwości

Zwolnienie ręczne	Tak
Z funkcją bezpieczeństwa systemu blokującego	Tak
Funkcje bezpieczeństwa	Tak
Liczba zestyków pomocniczych	1
Ilość skrzydeł osłony	1
Liczba zestyków bezpieczeństwa	1

Dane mechaniczne

Odryglowanie	Odblokowanie przez obrót
Element aktywujący	Cięgno
Orientacja / Wyrównanie	model prawostronny
Montaż	two 9 x 11 mm slotted holes on the rear two M8 mounting holes on the botten
Magnes stały	Ceramicznie oksydowany magnes o wysokiej koercji

Mechanical data - Connection technique

Prowadzenie przewodów	1 x M20 x 1,5
Material of the cable glant	Plastic, PA GF

Dane mechaniczne - Wymiary

Szerokość	165 mm
Wysokość	80 mm
Głębokość	36 mm
Średnica sworznia ryglującego	18 mm
wymiar X śruby zatrzaskowej	30 mm
Uwaga (wymiar X sworznia ryglującego)	Ogólna długość trzpienia blokującego wynika z przewidzianej głębokości trzpienia w skrzydle osłony o długości 21 mm i wymiaru X. Wymiar ten jest odległością pomiędzy dołem obudowy blokady, a górą osłony.
Design of the latching bolt	45° bevel, from below

Warunki otoczenia

Stopień ochrony	IP20
Ambient temperature	-15 ... +70 °C

Ambient conditions - Insulation values

Znamionowe napięcie izolacji	400 VAC
Znamionowe napięcie udarowe wytrzymywane	6 kV

Dane elektryczne

Znamionowy prąd cieplny	10 A
Rated operating voltage	230 VAC
Rated operating voltage	200 VDC
Prąd znamionowy	2.000 mA
Kategoria użytkowania AC-15	230 VAC
Kategoria użytkowania AC-15	2 A
Kategoria użytkowania DC-13	24 VDC
Kategoria użytkowania DC-13	1 A
Zasada przełączania	Wolnoprzełączające
Materiał zestyków, elektrycznych	Srebro
Switching element	NC contact, NO contact

Note

Uwaga (informacje ogólne)	The illustrated door lock is an example of the actuation type and shows the variant with the maximum locking bolt x-dimension of 45 mm and a 45° chamfer at the bottom of the locking bolt.
Uwaga (wyjście pomocnicze)	Do ręcznego zwalniania przy pomocy klucza trójkątnego M5, dostępnego jako wyposażenie dodatkowe

Zdjęcie produktu (pojedyncze zdjęcie katalogowe)

ID: kav15f10

| 419,1 kB | .jpg | 352.778 x 339.725 mm - 1000 x 963 px - 72 dpi

| 62,1 kB | .png | 74.083 x 71.261 mm - 210 x 202 px - 72 dpi

| 73,7 kB | .jpg | 123.472 x 118.886 mm - 350 x 337 px - 72 dpi

| 401,4 kB | .jpg | 352.778 x 339.725 mm - 1000 x 963 px - 72 dpi

| 61,0 kB | .png | 74.083 x 71.26100000000001 mm - 210 x 202 px - 72 dpi

| 61,0 kB | .png | 74.083 x 71.261 mm - 210 x 202 px - 72 dpi

| 58,4 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi

| 4,5 MB | .png | 169.333 x 163.068 mm - 2000 x 1926 px - 300 dpi

| 65,6 kB | .jpg | 123.47200000000001 x 118.88600000000001 mm - 350 x 337 px - 72 dpi

Rysunek wymiarowy Urządzenie podstawowe

ID: 5av15g01

| 62,8 kB | .cdr |

| 14,1 kB | .png | 74.083 x 68.792 mm - 210 x 195 px - 72 dpi

| 220,5 kB | .jpg | 352.778 x 328.43600000000004 mm - 1000 x 931 px - 72 dpi

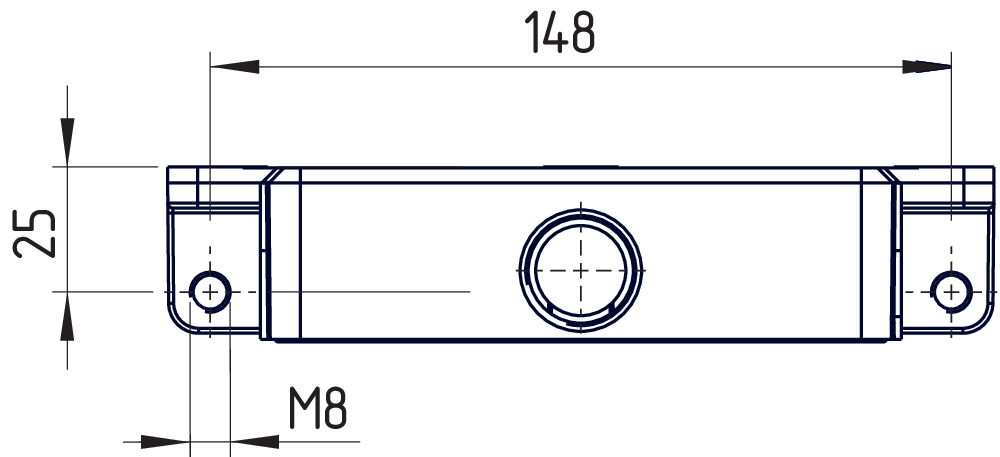

Rysunek wymiarowy Urządzenie podstawowe
