IFL 4-6620-10P
IFL 4-6620-10P
Downloads
| Typebenaming van het product: IFL (1)-(2)-(3)(4)(5)(6) |
| (1) | |
| 0,8 | Schakelafstand 0,8 mm |
| (2) | |
| 4 | Cilinder, glad, Ø 4 mm |
| (3) | |
| 01 | Verbreekcontact (NC) |
| 10 | Maakcontact (NO) |
| 11 | Maakcontact (NO) / verbreekcontact (NC) antivalent |
| (4) | |
| zonder | Kabel |
| ST | Stekker |
| (5) | |
| zonder | Versie met standaardstekker |
| 2 | Versie met alternatieve stekker |
| (6) | |
| N | n-schakeling |
| P | p-schakeling |
- Bouwvorm Ø 4 mm
Bestelvoorbeeld
| Typebenaming van het product |
IFL 4-6620-10P |
| Artikelnummer (bestelnummer) |
101098561 |
| EAN (Europees Artikel Nummer) |
4030661041391 |
| eCl@ss nummer, versie 12.0 |
27-27-40-01 |
| eCl@ss nummer, versie 11.0 |
27-27-01-01 |
| eCl@ss nummer, versie 9.0 |
27-27-01-01 |
| ETIM-nummer, versie 7.0 |
EC002714 |
| ETIM-nummer, versie 6.0 |
EC002714 |
Algemene gegevens
| Voorschriften |
DIN VDE 0660-208 EN IEC 60947-5-2 |
| Bouwvorm van de behuizing |
Blok |
| Inbouwcondities (mechanische) |
monteerbaar op metaal |
| Materiaal van de behuizing |
Kunststof |
| Actief vlak |
Kunststof |
| Materiaal van de zadelklem |
Kunststof |
| Brutogewicht |
52 g |
Algemene gegevens - Eigenschappen
| Geïntegreerde weergave, status |
Ja |
| Kabeldoorvoer |
Neen |
| Aantal kabeladers |
3 |
Mechanical data - Switching distances
| Nominale werkafstand Sn |
4 mm |
| Opmerking (schakelafstand) |
Alle schakelafstanden in overeenstemming met EN IEC 60947-5-2 |
Mechanische gegevens - Aansluittechniek
| Lengte van de kabel |
2 m |
| aansluitwijze |
Kabel |
| Aantal kabeladers |
3 |
| Aderdoorsnede |
0,14 mm2 |
| Materiaal van de kabelmantel |
PVC |
Mechanische gegevens - Afmetingen
| Diameter van de sensor |
4 mm |
| Lengte van de sensor |
55 mm |
| Breedte van de sensor |
26 mm |
| Hoogte van de sensor |
9 mm |
Omgevingsvoorwaarden
| Afdichtingsgraad |
IP67 |
| Omgevingstemperatuur |
-25 ... +70 °C |
| Trillingsvastheid |
10…55 Hz, amplitude 1 mm |
| schokbestendig |
30 g / 11 ms |
| Beschermklasse |
II |
Elektrische gegevens
| Bedrijfsspanning |
10 ... 60 VDC |
| Type spanningsbereik |
DC |
| Nullaststroom I0, typisch |
1,7 mA |
| Nominale bedrijfsspanning |
10 ... 60 VDC |
| Nominale bedrijfsstroom |
300 mA |
| Schakelelement |
Maakcontact (NO) |
| Geïntegreerde afgeschermde bekabeling |
inductieve belasting Ompolingsbeveiliging Overlastbeveiliging kortsluit (getakt) |
| Schakelfrequentie, ca. |
700 Hz |
Elektrische gegevens - Digitale uitgang
| Spanningsval Ud, maximum |
1 V |
| Stroom bij spanningsval Ud |
0,2 A |
| Uitvoering van de schakelelementen |
p-schakeling |
Statusindicatie
| Opmerking (geïntegreerde weergave, status) |
gele LED |
Taalfilter
Datasheet
Bedieningshandleiding (bijlage/beknopte handleiding)
EG-conformiteitsverklaring
Download de nieuwste versie van Adobe Reader

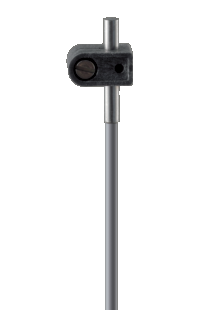

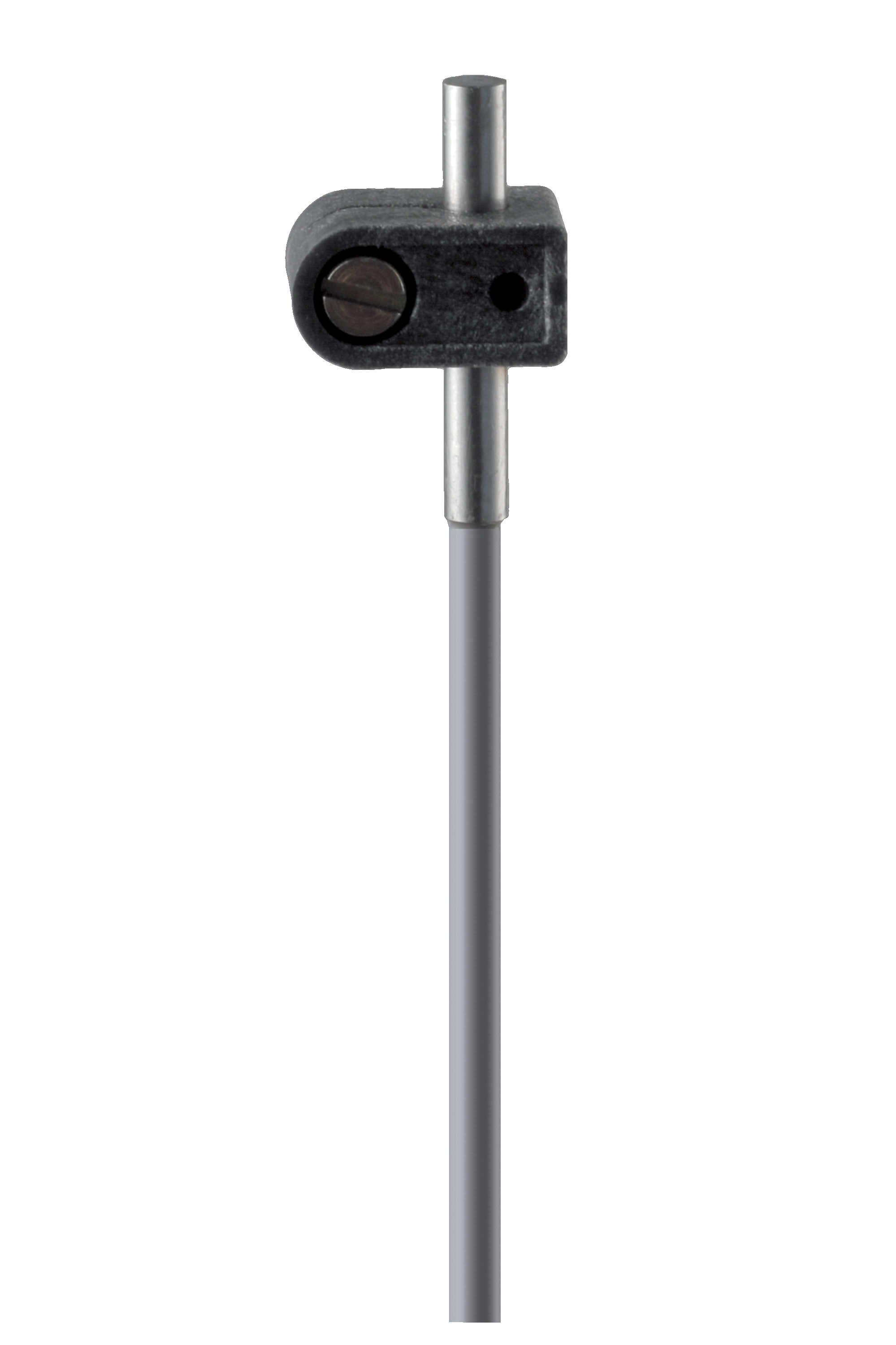

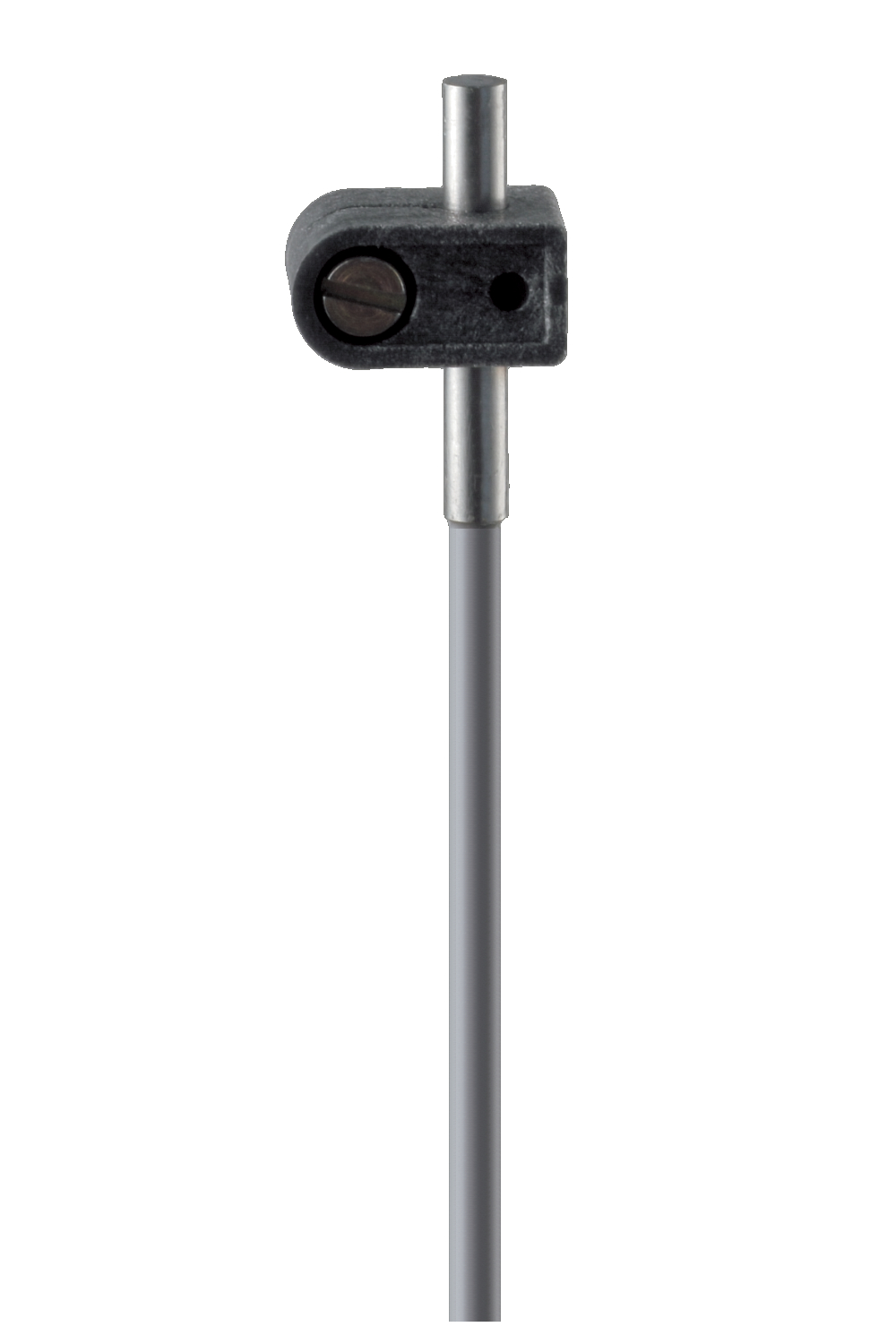

Foto van het product (individuele catalogusfoto)
ID: kifl0f01
| 144,0 kB | .jpg | 352.778 x 529.167 mm - 1000 x 1500 px - 72 dpi
| 11,0 kB | .png | 74.083 x 111.125 mm - 210 x 315 px - 72 dpi
| 9,4 kB | .jpg | 82.197 x 123.47200000000001 mm - 233 x 350 px - 72 dpi
| 6,7 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 1,3 MB | .png | 169.249 x 254 mm - 1999 x 3000 px - 300 dpi
Bewaking van de veiligheidsvergrendeling volgens ISO 14119
gedwongen verbrekend contact
bediend
niet-bediend
NO-contact
NG-contact
101103610 ACC-IFL-MOCL-H4
- Voor een eenvoudige montage van naderingsschakelaars met cilindrische vorm Ø 4 mm
