MUT-SET-L-01

Artikelnummer: 103006073
MUT-SET-L-01

Downloads

ePLAN Gegevens
CADENAS CAD-gegevens
SISTEMA Gegevens
  • Plug-and-play oplossing voor muting-toepassingen
  • Kortere installatie- en bedradingstijd
  • Eenvoudige bedrading met MCU-02 slechts één kabel naar de schakelkast
  • Eén onderdeelnummer voor alle componenten

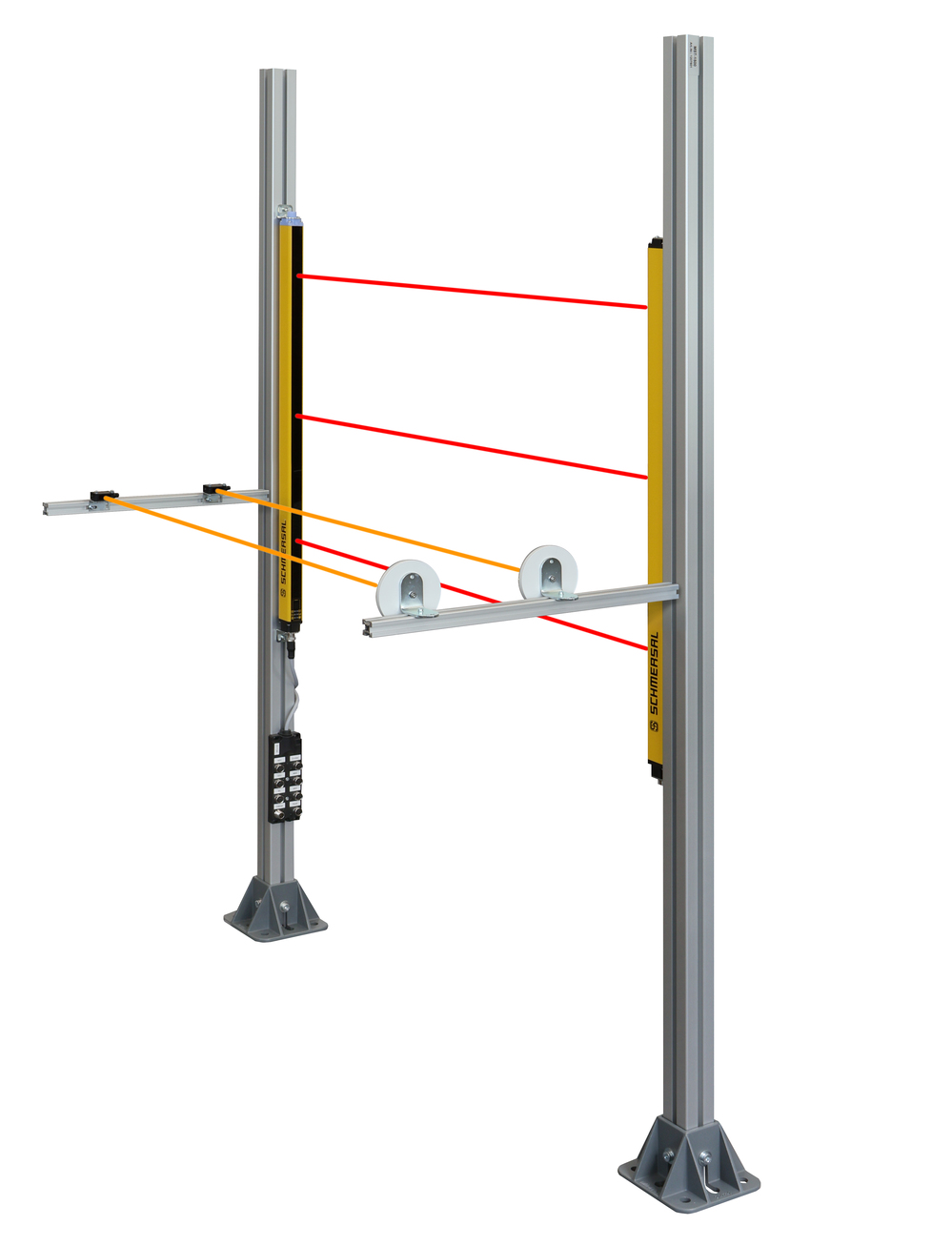

  • Mutingset L-uitvoering voor montage aan MST, set compleet met 2 mutingsensoren, MCU-02, bevestiging en kabel

Bestelvoorbeeld

Typebenaming van het product

MUT-SET-L-01
Artikelnummer (bestelnummer)

103006073
EAN (Europees Artikel Nummer)

4030661440941
eCl@ss nummer, versie 12.0

27-27-27-92
eCl@ss nummer, versie 11.0

27-27-27-92
eCl@ss nummer, versie 9.0

27-27-27-92
ETIM-nummer, versie 7.0

EC002549
ETIM-nummer, versie 6.0

EC002549

Algemene gegevens

Uitvoering

L-Muting
Brutogewicht

2.000 g

Mechanische gegevens

Bevestiging

Montagekolom MST

Leveringsomvang

Leveringsomvang

2 x 103040805 S100-PR - mutingsensor (MS), retro-reflecterende sensor, afmetingen 32x20x12 mm, M8/4-pin.

2 x 103055494 MS-ST-5039 - Bevestigingsset voor mutingsensor S100-PR

2 x 103012847 MS-1200 - Montagebeugel voor reflector RD 83

1 x 103005657 KA-0846 - Aansluitkabel voor mute-sensor, M8-koppeling, M12-stekker, 4-polig L = 2,0 m

1 x 103005658 KA-0847 - Aansluitkabel voor mute-sensor, koppeling M8, stekker M12, 4-polig L = 5,0 m

2 x 101151760 RD 83 - Reflector, D = 83 mm

1 x 103005653 MS-MSL-01 - Muting support set L-versie bestaande uit 2 aluminium profielen (20x20x400mm) + 2 x montageblok bevestigd aan het MST profiel

1 x 103005572 MCU-02 - Muting-aansluitingseenheid met M12/12-pins aansluitkabel voor ontvanger. L = 1,5m

1 x 101207729 KA-0905 - Aansluitkabel van de MCU-02 naar de schakelkast, M12/8-polig, L = 10,0 m

1 x 101214875 KA-0845 - Aansluitkabel voor SLC/SLG445-zender naar MCU-02, M12/4-pin, M12/4-pin, L = 5,0 m

Schmersal Belgium, Nieuwlandlaan 73, 3200 Aarschot

De genoemde gegevens en informatie zijn zorgvuldig gecontroleerd. Afbeeldingen kunnen afwijken van het origineel. Verdere technische gegevens zijn te vinden in de handleiding. Technische wijzigingen en fouten voorbehouden.
