A-K3P-M12-S-W-5M-GY-1-X-A-4
A-K3P-M12-S-W-5M-GY-1-X-A-4
Téléchargements
| Désignation produit: (1)-(2)-(3)-(4)-(5)-(6)-(7)-(8)-(9)-(10)-(11)-(12)-(13)-(14) |
| (1) | |
| A | Câble de raccordement |
| AHT | Câble de raccordement haute température |
| V | Interconnexion |
| S | Connecteur sans câble |
| AIE | Câble de raccodement Industrial Ethernet |
| VIE | Câble d'interconnexion Industrial Ethernet |
| VFB | Câble d'interconnexion pour des boîtiers de distribution |
| (2)a | |
| K | Connecteur femelle |
| KK | Connecteur femelle - femelle |
| S | Connecteur |
| SS | Connecteur mâle - mâle |
| SK | Connecteur mâle / femelle |
| (2)b | |
| 3P | 3 pôles |
| 4P | 4 pôles |
| 5P | 5 pôles |
| 6P | 6 pôles |
| 8P | 8 pôles |
| 8+1P | 8+1 pôles |
| 12P | 12 pôles |
| 23P | 23 pôles |
| 2P+PE | 2 pôles + PE |
| 3P+PE | 3 pôles + PE |
| (3) | |
| M8 | M8 / rond 8 mm |
| M12 | M12 |
| M18 | M18 |
| M23 | M23 |
| M12P | M12 Power |
| RJ45 | RJ45 |
| DIN43650 | DIN 43650 |
| (4) | |
| R | Verrouillage avec maintien |
| S | Fermeture vissée |
| (5) | |
| G | Droit |
| W | Angulaire |
| (6) | |
| X | Sans |
| 0.3M | 0,3 m |
| 0,5M | 0,5 m |
| 1M | 1 m |
| 1,5M | 1,5 m |
| 2M | 2 m |
| 2.5M | 2,5 m |
| 3M | 3 m |
| 3.5M | 3,5 m |
| 5M | 5 m |
| 7.5M | 7,5 m |
| 10M | 10 m |
| 15M | 15 m |
| 20M | 20 m |
| (7) | |
| X | Sans |
| BK | Noir |
| GN | Vert |
| GY | Gris |
| WH | Blanc |
| (8) | |
| X | - |
| 1 | PVC |
| 2 | PUR |
| 3 | Caoutchouc |
| 4 | Silicone |
| 5 | PTFE |
| (9) | |
| X | Neutre |
| 1LP | 1x LED - PNP |
| 2LP | 2x LED - PNP |
| 3LP | 3x LED - PNP |
| (10) | |
| X | Sans |
| A | Codage A |
| B | Codage B |
| D | Codage D |
| T | Codage T |
| (11) | |
| 1 | Sans |
| 2 | UL |
| 3 | CSA |
| 4 | USA/CAN |
| (12) | |
| 69 | IP69 |
| 69K | IP69K |
| (13) | |
| VA | Matériau filetage / écrou de raccordement en acier inoxydable |
| (14) | |
| 075 | 0,75 mm² section spéciale des conducteurs |
- Câble de raccordement
- 3 pôles
Exemple de commande
| Désignation de type du produit |
A-K3P-M12-S-W-5M-GY-1-X-A-4 |
| Référence d’article (n° de commande) |
103010723 |
| EAN (European Article Number) |
4030661474069 |
| eCl@ss number, version 12.0 |
27-06-03-11 |
| eCl@ss number, version 11.0 |
27-06-03-11 |
| Numéro eCl@ss, version 9.0 |
27-06-03-11 |
| ETIM number, version 7.0 |
EC001855 |
| ETIM number, version 6.0 |
EC001855 |
Homologations - Règlementations
| Certificats |
cULus |
Caractéristiques globales
| Poids brut |
176 g |
Données mécaniques – technique de connexion
| Couleur de la gaine du câble |
gris |
Filtre de langue
Fiches techniques
Certificat UL
Télécharger la dernière version d'Adobe Reader

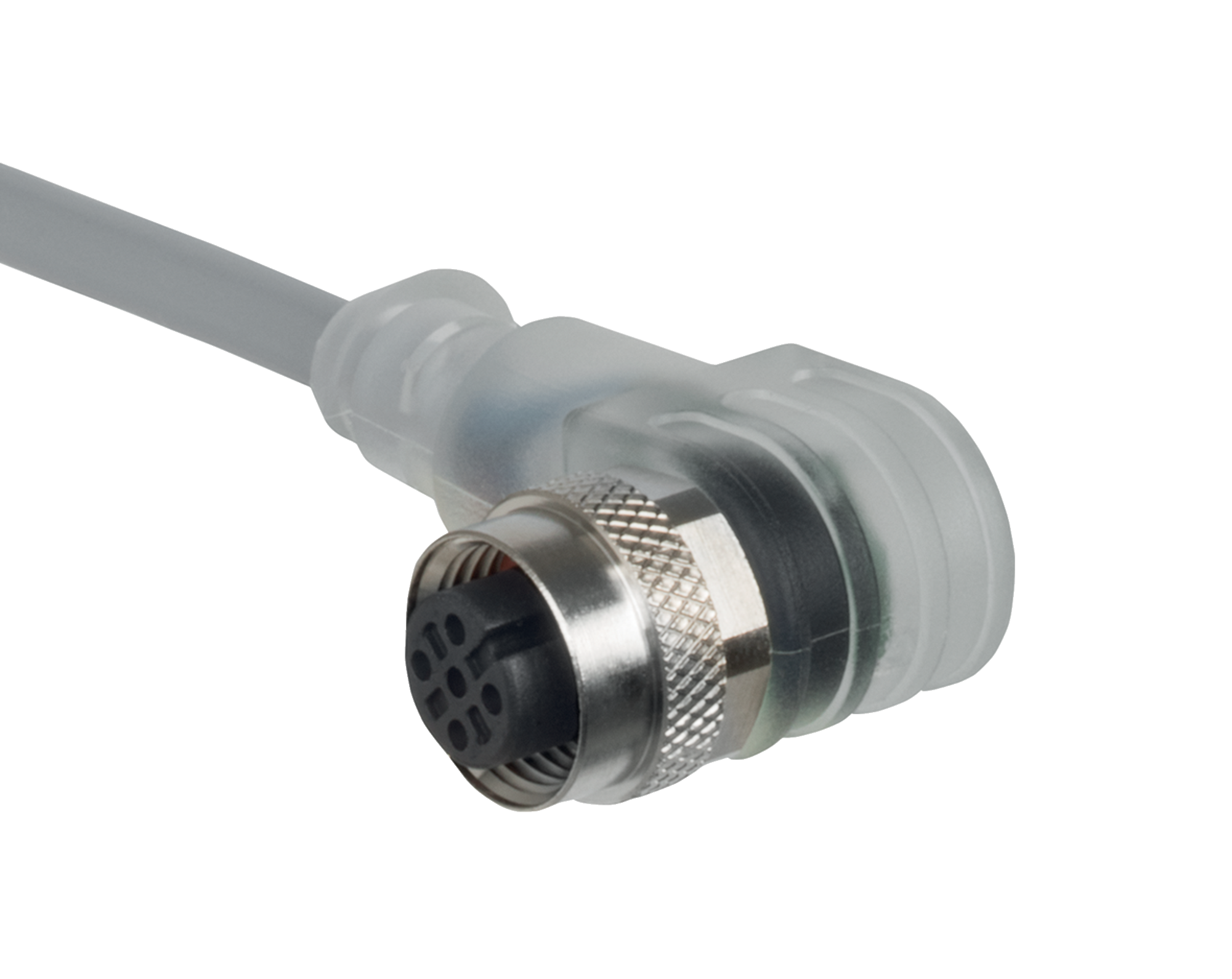

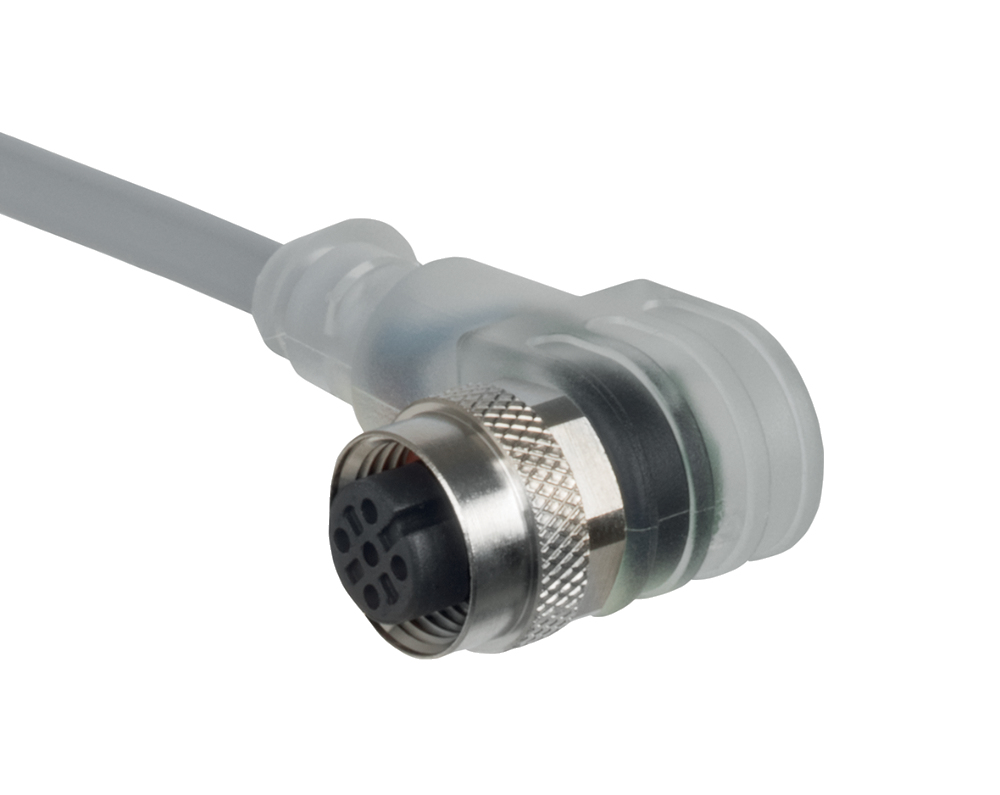

Photo du produit (photo individuelle de catalogue)
ID: k1203f02
| 126,4 kB | .jpg | 352.778 x 280.458 mm - 1000 x 795 px - 72 dpi
| 17,7 kB | .png | 74.083 x 58.914 mm - 210 x 167 px - 72 dpi
| 23,2 kB | .jpg | 123.47200000000001 x 98.072 mm - 350 x 278 px - 72 dpi
| 24,1 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 1,4 MB | .png | 169.333 x 134.62 mm - 2000 x 1590 px - 300 dpi
103052312 ACC-CLP-M12-10PCS
- Clip de sécurité pour le côté femelle des câbles pour capteurs/actionneurs avec connecteur M12, pour molette de diamètre : 15 mm ou pour six pans avec ouverture de clé de 14 mm
