SDG-PRN-RJ-CC

Número de artículo: 103054152

SDG-PRN-RJ-CC

Número de artículo: 103054152

Descargas

ePLAN Datos

CADENAS Datos CAD

SISTEMA Datos

Cantidad

Diagnóstico en serie de un máximo de 31 dispositivos de seguridad vía bus SD de Schmersal
Direccionamiento automático de los participantes del bus SD conectados
Interfaz de diagnóstico y configuración para facilitar la puesta en marcha y el mantenimiento del sistema
Amplias funciones adicionales a través del servidor Web integrado
Almacenamiento a largo plazo de mensajes de registro mediante tarjeta SD
Conversión de datos de estado y diagnóstico a protocolos de bus de campo basados en Ethernet

Detalles de Pedidos

Nota (disponibilidad)	Disponible en breve.
Descripción del tipo de producto	SDG-PRN-RJ-CC
Número de artículo (Nº artículo)	103054152
EAN (European Article Number)	4030661638782
eCl@ss number, version 12.0	27-23-02-06
eCl@ss number, version 11.0	27-23-02-06
Número eCl@ss, versión 9.0	27-23-02-06
ETIM number, version 7.0	EC001099
ETIM number, version 6.0	EC001099

Propiedades Globales

Peso bruto	177 g

Datos generales - Características

Indicador integrado, estado	Sí
Ranura tarjeta SD	Sí
SD-Bus Gateway integrado	Sí
Cantidad de LED's	5

Datos mecánicos

Montaje	Sujeción rápida para carriles normalizados según DIN EN 60715

Datos mecánicos - Conexionado

Sección del cable, mínima	0,25 mm²
Sección del cable, máxima	1,5 mm²
Sección, mínima	24 AWG
Sección, máxima	16 AWG
Conector (mecánico)	Terminales a fuerza de resorte extraíbles

Datos mecánicos - Dimensiones

Anchura	22,5 mm
Altura	98 mm
Profundidad	115 mm

Condiciones ambientales

Grado de protección de la carcasa	IP40
Tipo de protección del lugar de instalación	IP54
Grado de protección de los terminales y/o conexiones	IP20
Temperatura ambiente	+0 ... +55 °C
Temperatura de almacén y de transporte	-25 ... +75 °C
Humedad relativa, mínima	5 %
Humedad relativa, máxima	95 %
Nota (humedad relativa)	sin condensación
Resistencia a vibraciones	10 ... 57 Hz, amplitud 0,35 mm 57 ... 150 Hz, con 5 g
Resistencia al impacto	15 g / 11 ms

Condiciones ambientales - Valores de aislamiento

Tensión de aislamiento nominal U_i	32 VDC
Resistencia al impulso de sobretensión U_imp	0,5 kV
Categoría de sobre-tensión	II
Grado de polución	2

Datos eléctricos

Tensión operativa	24 VDC -15 % / +20 %
Tensión nominal operativa	24 VDC
Corriente nominal operativa	150 mA

Datos eléctricos - Interface de comunicación universal

Denominación, interface de comunicación	RJ45

Datos eléctricos - Protocolos de comunicación

Protocolo de bus de campo	PROFINET
Interruptor integrado	Dual Port, 100 Mbit/s, IRT fähig
Interfaz de servicio	WEB-Interface HTTP

Datos eléctricos - Compatibilidad electromagnética (CEM)

Ruido electrónico de emisión	DIN EN 61000-6-4
Resistencia al ruido eléctrico	DIN EN 61000-6-2

Otros datos

Nota (aplicaciones)	Sensor de seguridad Resguardo de seguridad

Incluido en el suministro

Incluido en el suministro	Tarjeta de memoria microSD Bornes de conexión

Nota

Nota (en general)	Szczegółowe funkcje, patrz podręcznik programowania i konfigurowania dla SD Gateway

Ejemplo de cableado

Nota (ejemplo de cableado)	Diagnosis de sensores de seguridad y dispositivos de bloqueo conectados en serie Dispositivos con diágnosis en serie opcional: AZ 200, AZM 200, CSS 30S, CSS 34, MZM 100

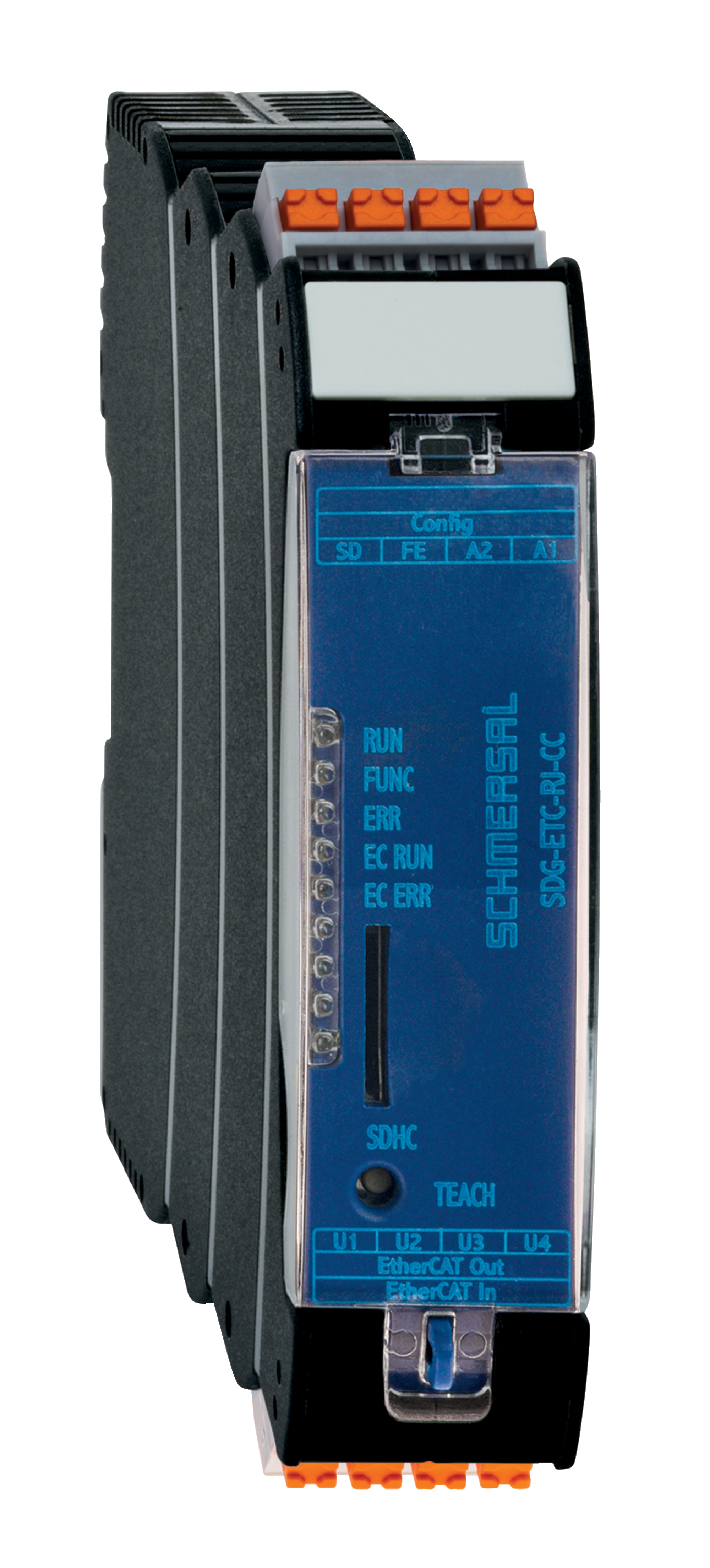

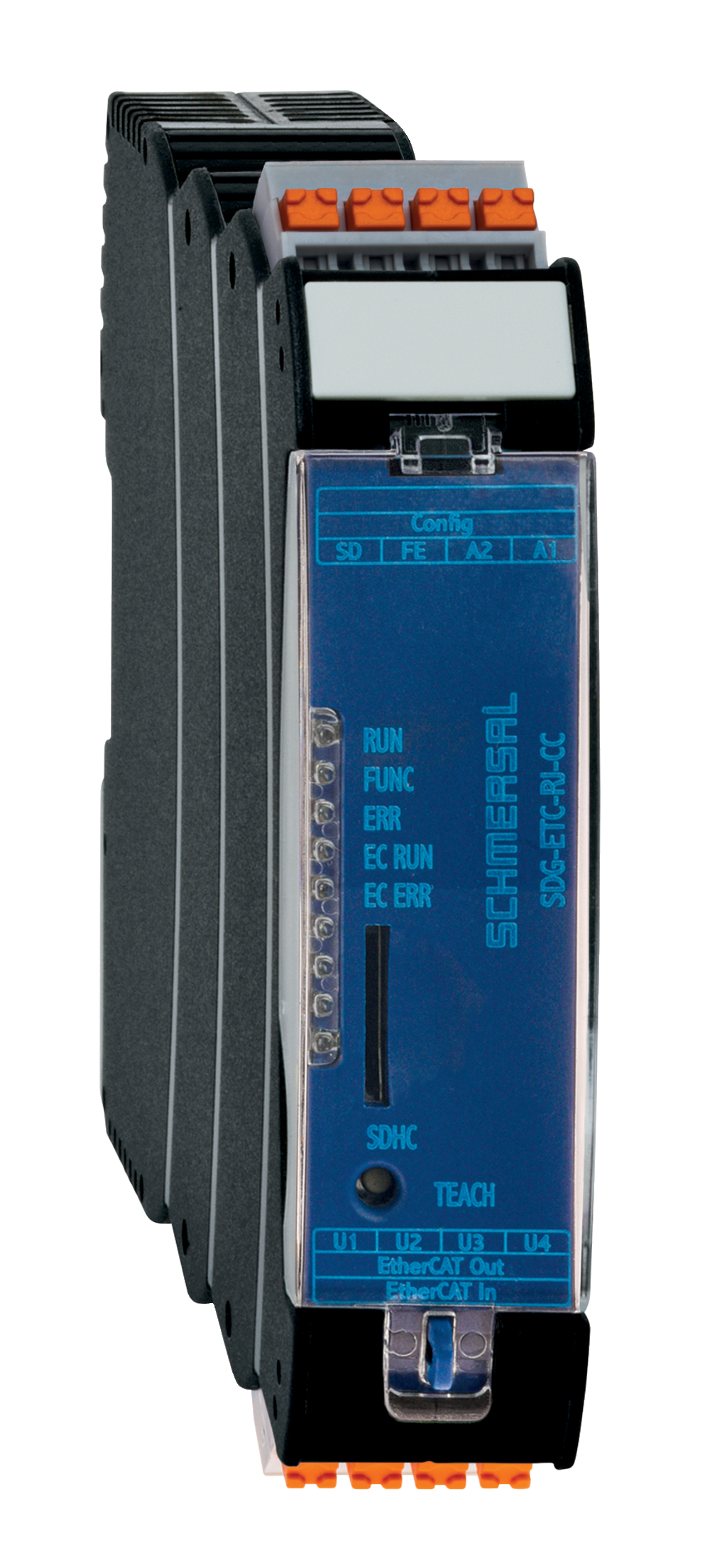

Foto de producto (foto individual de catálogo)

ID: sdg-etc-01

| 1.021,0 kB | .jpg | 352.778 x 778.581 mm - 1000 x 2207 px - 72 dpi

| 97,4 kB | .png | 74.083 x 163.336 mm - 210 x 463 px - 72 dpi

| 40,8 kB | .jpg | 56.092000000000006 x 123.47200000000001 mm - 159 x 350 px - 72 dpi

| 30,8 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi

| 10,9 MB | .png | 169.333 x 373.803 mm - 2000 x 4415 px - 300 dpi

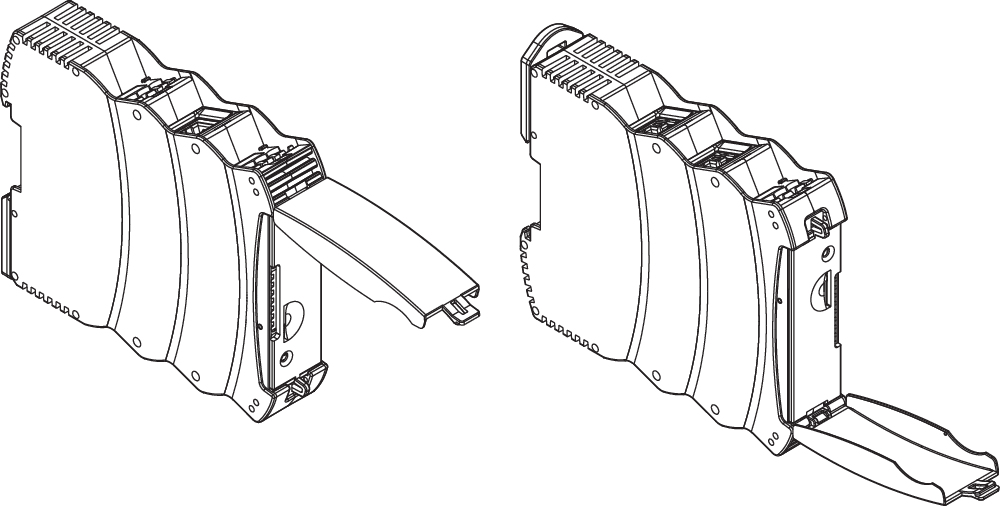

Foto detalle

ID: sdg-anschluesse

| 131,4 kB | .jpg | 352.778 x 178.506 mm - 1000 x 506 px - 72 dpi

| 15,5 kB | .png | 74.083 x 37.394 mm - 210 x 106 px - 72 dpi

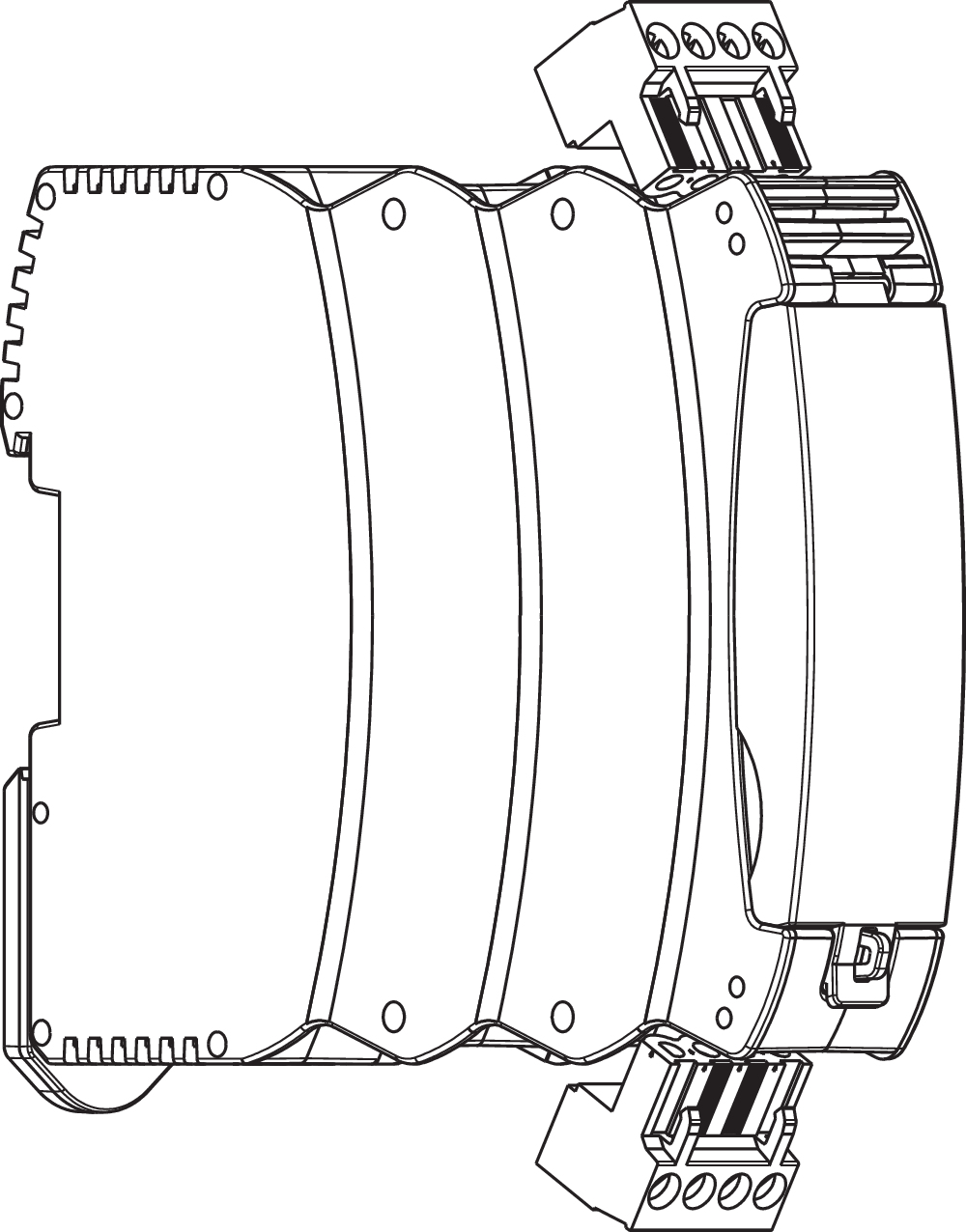

Foto detalle

ID: sdg-plombe---k

| 261,3 kB | .jpg | 352.778 x 450.144 mm - 1000 x 1276 px - 72 dpi

| 28,7 kB | .png | 74.083 x 94.54400000000001 mm - 210 x 268 px - 72 dpi

Declaración de conformidad CE

Pdf

EU Declaration of Conformity

Original

K.A. Schmersal GmbH & Co. KG
Möddinghofe 30
42279 Wuppertal
Germany
Internet: www.schmersal.com

Declaration:

We hereby certify that the hereafter described components both in their basic design and construction conform to the applicable European Directives.

Name of the component:

SDG

Type:

See ordering code

Description of the component:

Field bus gateway for serial diagnostics

Relevant Directives:	EMC-Directive	2014/30/EU
	RoHS-Directive	2011/65/EU

Applied standards:

EN 61131-2:2007
IEC 61131-2:2017

Person authorised for the compilation of the technical documentation:

Oliver Wacker
Möddinghofe 30
42279 Wuppertal

Place and date of issue:

Wuppertal, November 6, 2023

Authorised signature
Philip Schmersal
Managing Director

Schmersal Ibérica, S.L., Rambla P. Catalanes, Nº 12, 08800 Vilanova i la Geltrú

Los datos e información anteriores se han verificado cuidadosamente. Las imágenes pueden diferir del original. Se pueden encontrar más datos técnicos en los manuales de instrucciones. Sujeto a cambios técnicos y errores.
