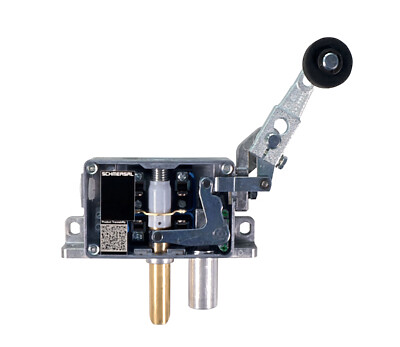

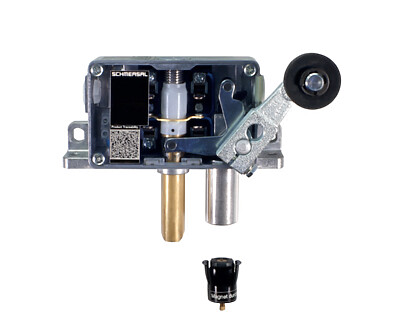

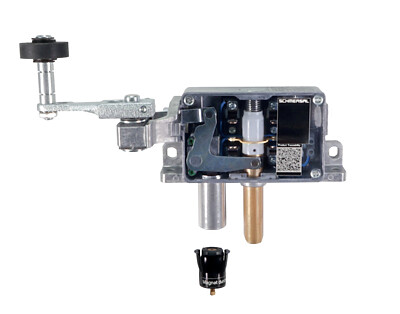

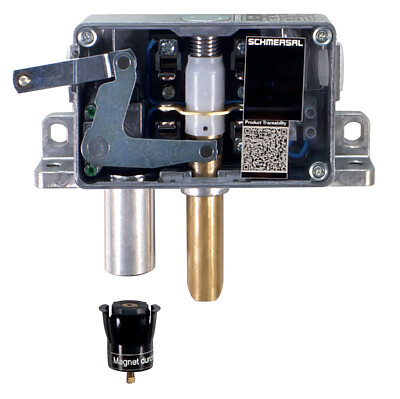

AV 15
- Fail-safe locking system
- for 1-leaf doors
- authorised for use in passenger elevators
- Manual release by means of M5 triangular key
- Aluminium die cast enclosure
| Descripción del tipo de producto: AV15(1)(2)(3)(4)(5)(6)(7)-(8) |
| (1) | |
| L | Versión mano izquierda |
| R | Versión mano derecha |
| (2) | |
| Palanca de tracción | |
| H | Variante con palanca H65 |
| H92 | Variante con palanca H92 |
| H105 | Variante con palanca H105 |
| B | Pedestal B |
| B2 | Pedestal B2 |
| (3) | |
| 1 contacto NC | |
| K | 1 contacto NA / 1 contacto NC |
| (4) | |
| Grado de protección IP20 | |
| IP41 | Grado de protección IP41 |
| (5) | |
| sin prensa estopa | |
| E1 | Prensaestopas M20 - Metal (entrada de hilos individuales) |
| E2 | Prensaestopas M20 Plástico - Poliamida |
| E4 | Prensaestopas M20 Plástico- Poliamida reforzado con fibra de vidrio |
| (6) | |
| X11,5 | Dimensión X: 11,5 mm |
| X20 | Dimensión X: 20 mm |
| X30 | Dimensión X: 30 mm |
| X40 | Dimensión X: 40 mm |
| X45 | Dimensión X: 45 mm |
| X15 | Dimensión X: 15 mm |
| X25 | Dimensión X: 25 mm |
| X35 | Dimensión X: 35 mm |
| (7) | |
| U | Pistón biselado: desde el lado inferior |
| D | Pistón biselado: desde el lado de la tapa |
| R | Pistón biselado: derecha |
| L | Pistón biselado: izquierda |
| (8) | |
| GB215 | Orificios de montaje adicionales frontales M8 |
| xxxxx | Versión especial |
| Nota: | |
| Letra regular: versiones estándar Letra cursiva: versiones especiales | |
No todos los equipos posibles según este código de pedidos están disponibles y/o son realizables técnicamente.
