PROTECT-SELECT-CC
PROTECT-SELECT-CC
- Parametrización fácil y flexible
- Sin necesidad de conocimientos de programación
- 18 entradas seguras para la consulta redundante de todos los sensores de seguridad habituales
- 4 salidas de semiconductor seguras
- 2 salidas de relé seguras
- 4 salidas de aviso opcionales
- Sustituye a hasta 8 relés de seguridad hasta PL e / SIL 3
- Mensajes de error y estado con texto explicativo
- Menú en varios idiomas mediante pantalla a color
Detalles de Pedidos
| Descripción del tipo de producto |
PROTECT-SELECT-CC |
| Número de artículo (Nº artículo) |
101215377 |
| EAN (European Article Number) |
4030661445403 |
| eCl@ss number, version 12.0 |
27-37-18-19 |
| eCl@ss number, version 11.0 |
27-37-18-19 |
| Número eCl@ss, versión 9.0 |
27-37-18-19 |
| ETIM number, version 7.0 |
EC001449 |
| ETIM number, version 6.0 |
EC001449 |
Aprobaciones - Normas
| Certificados |
TÜV cULus CCC |
Propiedades Globales
| Normas |
EN IEC 62061 EN ISO 13849-1 EN IEC 60947-5-1 EN IEC 60947-5-3 EN IEC 60947-5-5 EN IEC 61508 EN IEC 60204-1 EN IEC 60947-1 |
| Estrés climático |
EN 60068-2-1 EN 60068-2-2 EN 61496 |
| Material de la caja |
Poliamida / V0 |
| Peso bruto |
480 g |
Datos generales - Características
| Detección de cortocircuito |
Sí |
| Detección de roturas de cable |
Sí |
| Detección de cortocircuitos entre hilos |
Sí |
| Terminales enchufables |
Sí |
| Entrada de inicio/arranque |
Sí |
| Circuito de realimentación |
Sí |
| Función de rearme/rearranque automático |
Sí |
| Rearme/rearranque con detección del flanco |
Sí |
| Prueba de inicio/arranque |
Sí |
| Detección de cortocircuito a tierra |
Sí |
| Indicador integrado, estado |
Sí |
| Indicador integrado, tensión de alimentación |
Sí |
| Cantidad de salidas por pulsos |
3 |
| Cantidad de relés de salida (1 canal) |
2 |
| Cantidad de entradas analógicas seguras |
2 |
| Cantidad de entradas digitales seguras |
14 |
| Cantidad de entradas/salidas digitales seguras |
4 |
| Cantidad de salidas digitales seguras |
4 |
| Cantidad de salidas de aviso |
4 |
Certificación de seguridad
| Normas |
EN ISO 13849-1 EN IEC 60947-5-1 EN IEC 62061 EN IEC 61508 |
| Nivel de prestaciones (PL) hasta |
e |
| Categoría |
4 |
| Diagnostic Coverage (DC) Level |
99 % |
| Valor PHF |
1,78 x 10⁻⁸ /h |
| Safety Integrity Level (SIL), adecuado para aplicaciones en |
3 |
| Vida útil |
20 Año(s) |
| Common Cause Failure (CCF), mínimo |
65 |
| Tolerancia a errores del hardware (HFT) |
1 |
| Tasa de exigencia |
alta o continua |
| Safe Failure Fraction (SFF), mínima |
90 |
Certificación de seguridad - Salidas de relé
| Nivel de prestaciones (PL) hasta |
e |
| Categoría |
4 |
| Nota |
Válido con aplicación de dos canales y carga de relé del 60% |
| Safety Integrity Level (SIL), adecuado para aplicaciones en |
3 |
Certificación de seguridad - Entradas de seguridad 2 canal
| Nivel de prestaciones (PL) hasta |
e |
| Categoría de control |
4 |
| Safety Integrity Level (SIL), adecuado para aplicaciones en |
3 |
Certificación de seguridad - Entradas de seguridad 1 canal
| Nivel de prestaciones (PL) hasta |
d |
| Categoría de control |
2 |
| Safety Integrity Level (SIL), adecuado para aplicaciones en |
2 |
Certificación de seguridad - Salidas de seguridad 1 canal
| Nivel de prestaciones (PL) hasta |
d |
| Categoría de control |
2 |
| Safety Integrity Level (SIL), adecuado para aplicaciones en |
2 |
Certificación de seguridad - Salidas de seguridad 2 canal
| Nivel de prestaciones (PL) hasta |
e |
| Categoría de control |
4 |
| Safety Integrity Level (SIL), adecuado para aplicaciones en |
3 |
Datos mecánicos
| Vida mecánica, mínima |
10.000.000 Maniobras |
| Montaje |
Sujeción rápida para carriles normalizados según DIN EN 60715 |
Datos mecánicos - Conexionado
| Designaciones de los terminales |
IEC 61131-2 IEC/EN 60947-1 |
| Conexión conector |
rígido o flexible |
| Sección del cable, mínima |
0,25 mm² |
| Sección del cable, máxima |
2,5 mm² |
| Conector (mecánico) |
Terminales a fuerza de resorte extraíbles |
Datos mecánicos - Dimensiones
| Anchura |
52,5 mm |
| Altura |
100 mm |
| Profundidad |
118 mm |
Condiciones ambientales
| Protección |
IP20 |
| Tipo de protección del lugar de instalación |
IP54 |
| Temperatura ambiente |
-25 ... +55 °C |
| Temperatura de almacén y de transporte |
-25 ... +75 °C |
| Humedad relativa, mínima |
15 % |
| Humedad relativa, máxima |
90 % |
| Nota (humedad relativa) |
sin condensación |
| Resistencia a vibraciones |
10 … 57 Hz, amplitud 0,75 mm |
| Resistencia al impacto |
30 g / 11 ms |
Condiciones ambientales - Valores de aislamiento
| Categoría de sobre-tensión |
III |
| Grado de polución |
2 |
Datos eléctricos
| Tensión operativa |
12 VDC -10 % / +10 % |
| Corriente operativa a 24V, máxima |
500 mA |
| No-load supply current I0, typical |
500 mA |
| Tensión nominal operativa |
12 VDC |
| Corriente de cortocircuito |
1.000 A |
| Nota (datos eléctricos, fusibles) |
lento |
| Frecuencia de conmutación, máxima |
0,1 Hz |
| Material de los contactos, eléctricos |
Estaño |
| Fusibles eléctricos, máximo |
3 A |
Datos eléctricos - Entradas digitales seguras
| Umbrales de conmutación |
-3 V … 2 V (LOW) 18 V … 28,8 V |
| Corriente operativa a 24 V |
6 mA |
Datos eléctricos - Salidas digitales seguras
| Corriente nominal operativa (salidas de seguridad) |
700 mA |
| Versión |
protegido contra cortocircuitos, tipo p / tipo n (Q0/0N y Q1/1N) Tprotegido contra cortocircuitos, tipo p (Q2 y Q3) |
| Corriente residual Ir, máxima |
2 mA |
Datos eléctricos - Salidas de relé seguras
| Tensión, categoría de utilización AC-1 |
250 VAC |
| Corriente, categoría de utilización AC-1 |
4 A |
| Tensión, categoría de utilización DC-1 |
24 VDC |
| Corriente, categoría de utilización DC-1 |
4 A |
| Tensión, categoría de utilización AC-15 |
230 VAC |
| Corriente, categoría de utilización AC-15 |
3 A |
| Tensión, categoría de utilización DC-13 |
24 VDC |
| Corriente, categoría de utilización DC-13 |
4 A |
Datos eléctricos - Salida de diagnóstico
| Corriente nominal operativa |
100 mA |
| Ejecución de los elementos de conmutación |
Protegido a cortocircuitos parcialmente, tipo p |
Datos eléctricos - Compatibilidad electromagnética (CEM)
| Resistencia al ruido eléctrico |
Directiva sobre compatibilidad electromagnética CEM |
Otros datos
| Nota (aplicaciones) |
Sensor de seguridad Resguardo de seguridad Pulsador de Paro de Emergencia Interruptor de Paro de Emergencia por tracción de cable Cortina óptica de seguridad |
Filtro de idiomas
Ficha técnica
Manual de instrucciones y declaración de conformidad
Declaración de conformidad UKCA
Certificado UL
Certificado CCC
Folleto
SISTEMA-VDMA Biblioteca/Library
Descargar la versión actual de Adobe Reader

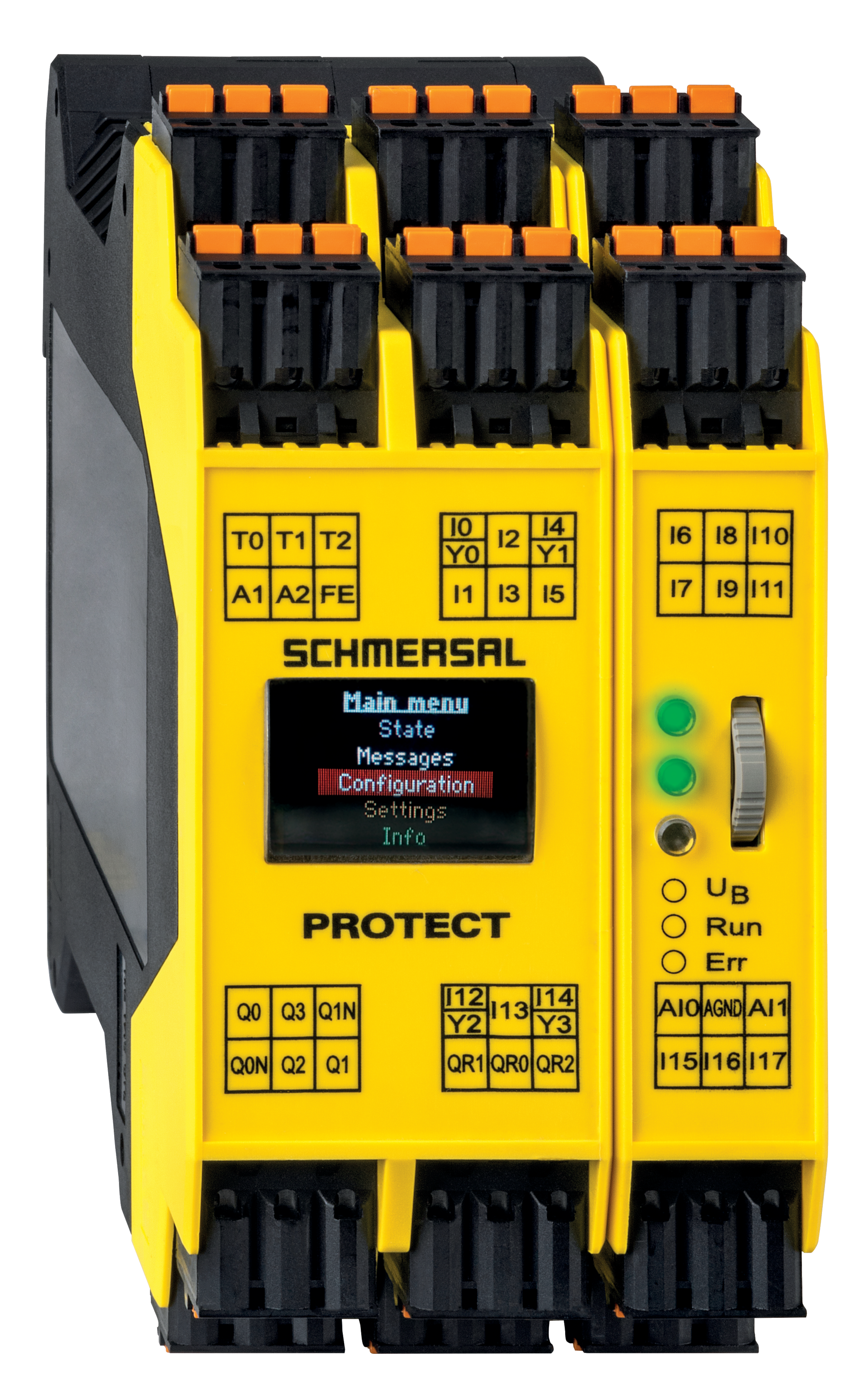

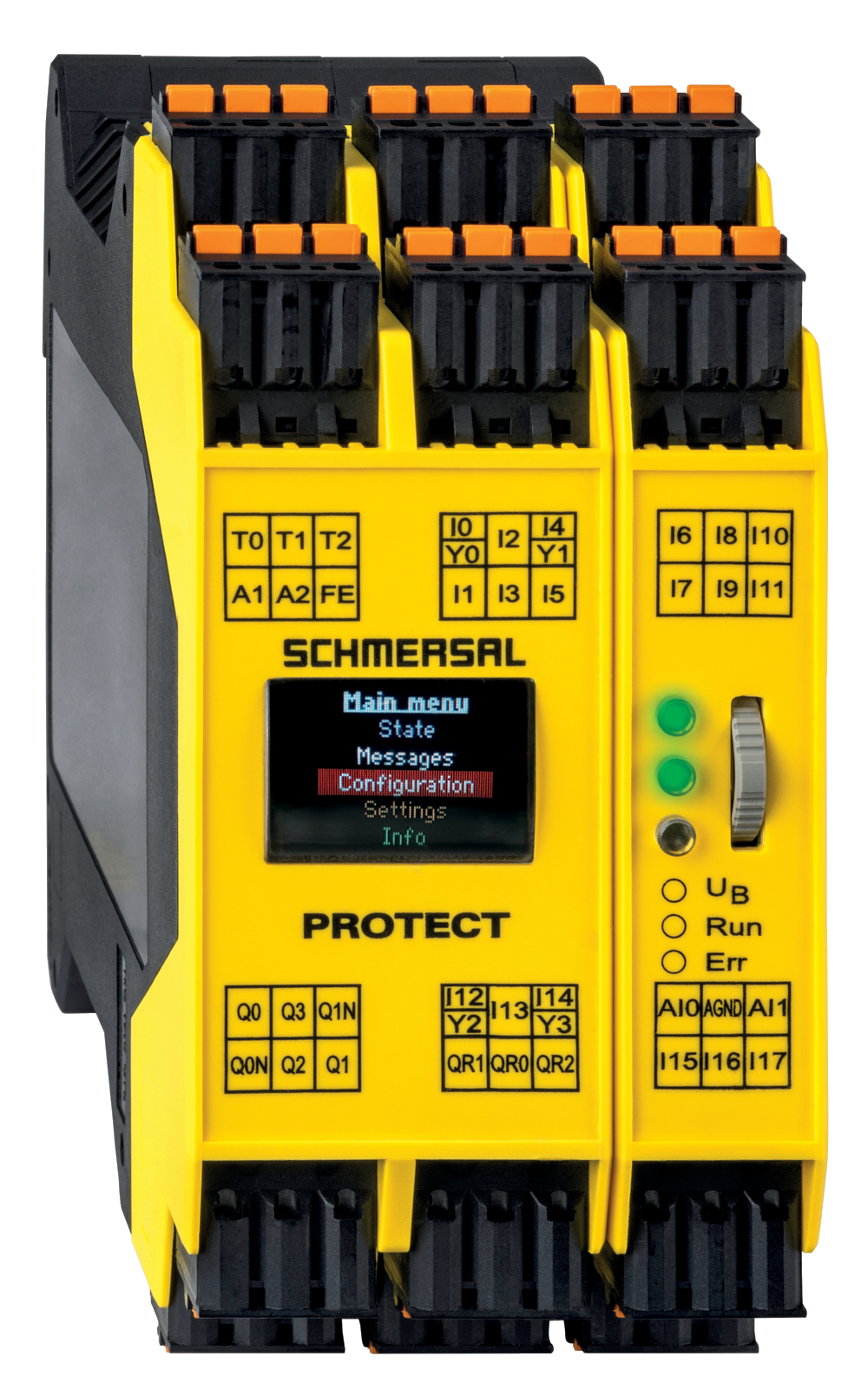

Foto de producto (foto individual de catálogo)
ID: kprosf07
| 1,0 MB | .jpg | 352.778 x 567.267 mm - 1000 x 1608 px - 72 dpi
| 88,2 kB | .png | 74.083 x 118.88600000000001 mm - 210 x 337 px - 72 dpi
| 85,4 kB | .jpg | 76.906 x 123.47200000000001 mm - 218 x 350 px - 72 dpi
| 56,7 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 11,0 MB | .png | 169.333 x 272.288 mm - 2000 x 3216 px - 300 dpi
Símbolo (estandar técnico)
Video ID: Mr-Safety-Protect-Select
(Vimeo)
| Declaración de conformidad CE |  |
| Original | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Alemania Internet: www.schmersal.com |
| Declaración: | Por el presente documento declaramos que debido a su concepción y tipo de construcción, las piezas relacionadas cumplen con los requisitos de las Directivas Europeas que se indican a continuación. |
| Denominación del producto: | PROTECT SELECT-CC 1) 1) SYS Firmware: 1.1.7 o superior Hardware: FOMP o superior |
| Modelo: | ver código de pedidos (variante estándar) |
| Descripción de la pieza: | Relé de seguridad multifuncional |
| Directivas aplicables: | Directiva de Máquinas | 2006/42/CE |
| Directiva sobre compatibilidad electromagnética CEM | 2014/30/CE | |
| Directiva RoHS | 2011/65/CE |
| Normas aplicadas: | EN ISO 13850:2015 EN ISO 13849-1:2023 IEC 61508 parte 1-7:2010 |
| Entidad designada para la homologación de tipo: | TÜV Rheinland Industrie Service GmbH Am Grauen Stein, 51105 Köln Certif. núm.: 0035 |
| Certificación de homologación de tipo CE: | 01/205/5352.02/24 |
| Responsable de la recopilación de la documentación técnica: | Oliver Wacker Möddinghofe 30 42279 Wuppertal |
| Lugar y fecha de emisión: | Wuppertal, 9 de julio de 2024 |
 |
| Firma legal Philip Schmersal Director General |
| UK Declaration of Conformity | |
| Company: | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Declaration: | We hereby, under sole responsibility, certify that the hereafter described components both in their basic design and construction conform to the relevant statutory requirements, regulations and designated standards of the United Kingdom. |
| Name of the component: | PROTECT-SELECT-CC 1) 1) SYS firmware: 1.1.7 or higher Hardware: FOMP or higher |
| Type: | See ordering code (standard version) |
| Description of the component: | Multifunctional safety controller |
| Relevant legislation: | Supply of Machinery (Safety) Regulations | 2008 |
| Electromagnetic Compatibility Regulations | 2016 | |
| The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations | 2012 |
| Designated standards: | EN ISO 13850:2015 EN ISO 13849-1:2023 IEC 61508 parts 1-7:2010 |
| Approved body for Type Examination: | TÜV Rheinland Industrie Service GmbH Am Grauen Stein, 51105 Köln ID n°: 0035 |
| Type examination certificate: | 01/205/5352.02/24 |
| UK-Importer / Person authorised for the compilation of the technical documentation: | Schmersal UK Ltd. Paul Kenney Unit 1, Sparrowhawk Close Enigma Business Park Malvern, Worcestershire, WR14 1GL |
| Place and date of issue: | Wuppertal, July 9, 2024 |
|
| Authorised signature Philip Schmersal Managing Director |
Schmersal Ibérica, S.L., Rambla P. Catalanes, Nº 12, 08800 Vilanova i la Geltrú
Los datos e información anteriores se han verificado cuidadosamente. Las imágenes pueden diferir del original. Se pueden encontrar más datos técnicos en los manuales de instrucciones. Sujeto a cambios técnicos y errores.
