EX-I-BS655-Z22
EX-I-BS655-Z22
Descargas
| Descripción del tipo de producto: EX-I-BS655-(1)(2) / EX-BS655-T22(2) / EX-BS655-(1)(2)-(3)-2D |
| (1) | |
| T22 | Acción lenta, 2 contactos NA / 2 contactos NC |
| Z22 | Acción brusca, 2 contactos NA / 2 contactos NC |
| (2) | |
| Contactos plateados (estándar) | |
| A1 | Contactos dorados 0,3 μm |
| A2 | Contactos dorados 1,0 μm |
| A3 | Contactos dorados 3,0 μm |
| (3) | |
| DN | con módulo de entrada Dupline® |
| DS | con módulo de entrada DuplineSafe® |
- EX-Zona 1 y 21
- Caja metélica
- Protección IP66, IP67
- Concepto de plataforma con distintas unidades de función
- Ángulo de la palanca ajustable en pasos de 10º
Detalles de Pedidos
| Descripción del tipo de producto |
EX-I-BS655-Z22 |
| Número de artículo (Nº artículo) |
153031631 |
| eCl@ss number, version 12.0 |
27-27-26-01 |
| eCl@ss number, version 11.0 |
27-27-26-01 |
| Número eCl@ss, versión 9.0 |
27-27-26-01 |
| ETIM number, version 7.0 |
EC000030 |
| ETIM number, version 6.0 |
EC000030 |
Aprobaciones - Normas
| Certificados |
ATEX IECEx NEPSI |
Protección contra la explosión
| Protección contra la explosión: Normas |
EN IEC 60079-0 EN 60079-11 EN 60079-31 |
| Zonas de protección contra explosiones |
1 21 |
| Categoría de protección contra explosiones |
2G 2D |
| Marcación de la protección contra la explosión |
D II 2D Ex tb IIIC T80°C Db D II 2G Ex ib IIC Gb D II 2D Ex ib IIIC Db |
Propiedades Globales
| Normas |
EN IEC 60947-5-1 |
| Material de la caja |
Fundición gris, lacado |
| Material de la tapa de la carcasa |
Fundición gris, lacado |
| Peso bruto |
6.130 g |
Datos generales - Características
| Funciones de seguridad |
Sí |
| Cantidad de contactos auxiliares |
2 |
| Cantidad de contactos de seguridad |
2 |
Certificación de seguridad
| Normas |
EN ISO 13849-1 |
| Vida útil |
20 Año(s) |
Certificación de seguridad - Salidas de seguridad
| B10D Contacto normalmente cerrado (NC) |
1.000.000 Maniobras |
Datos mecánicos
| Vida mecánica, mínima |
1.000.000 Maniobras |
Datos mecánicos - Conexionado
| Entrada de cables |
2 x M25 x 1,5 |
| Conexión conector |
Conexión de tensión de muelle |
| Sección del cable, mínima |
0,5 mm² |
| Sección del cable, máxima |
2,5 mm² |
Condiciones ambientales
| Protección |
IP66 IP67 |
| Temperatura ambiente |
-25 ... +70 °C |
| Grado de protección. |
I |
Condiciones ambientales - Valores de aislamiento
| Tensión de aislamiento nominal Ui |
300 V |
| Resistencia al impulso de sobretensión Uimp |
4 kV |
| Grado de polución |
3 |
Datos eléctricos
| Corriente continua térmica |
6 A |
| Categoría de utilización AC-15 |
230 VAC |
| Categoría de utilización AC-15 |
3 A |
| Categoría de utilización DC-13 |
24 VDC |
| Categoría de utilización DC-13 |
3 A |
| Elemento de conmutación |
2 contacto normalmente cerrado (NC), 2 contactos normalmente abiertos (NA) |
| Principio de conmutación |
Acción brusca |
| Material de los contactos, eléctricos |
Plata |
Filtro de idiomas
Ficha técnica
Manual de instrucciones y declaración de conformidad
Certificado ATEX
Certificado IECEx
Certificado NEPSI
Folleto
Descargar la versión actual de Adobe Reader

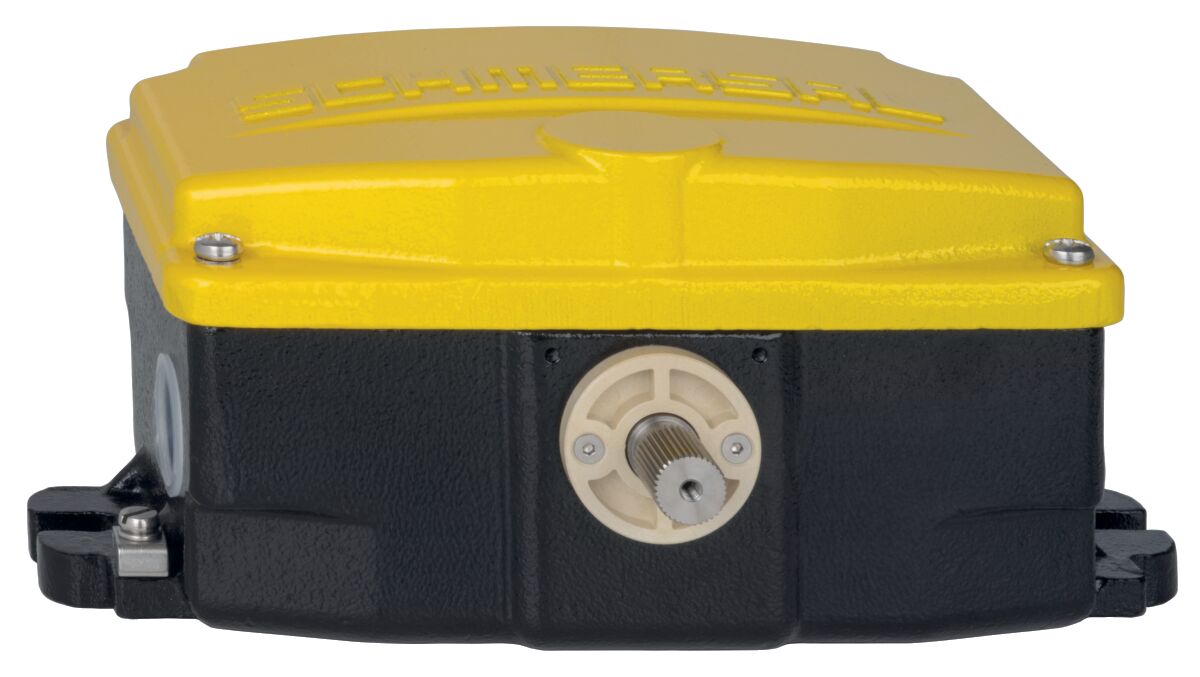

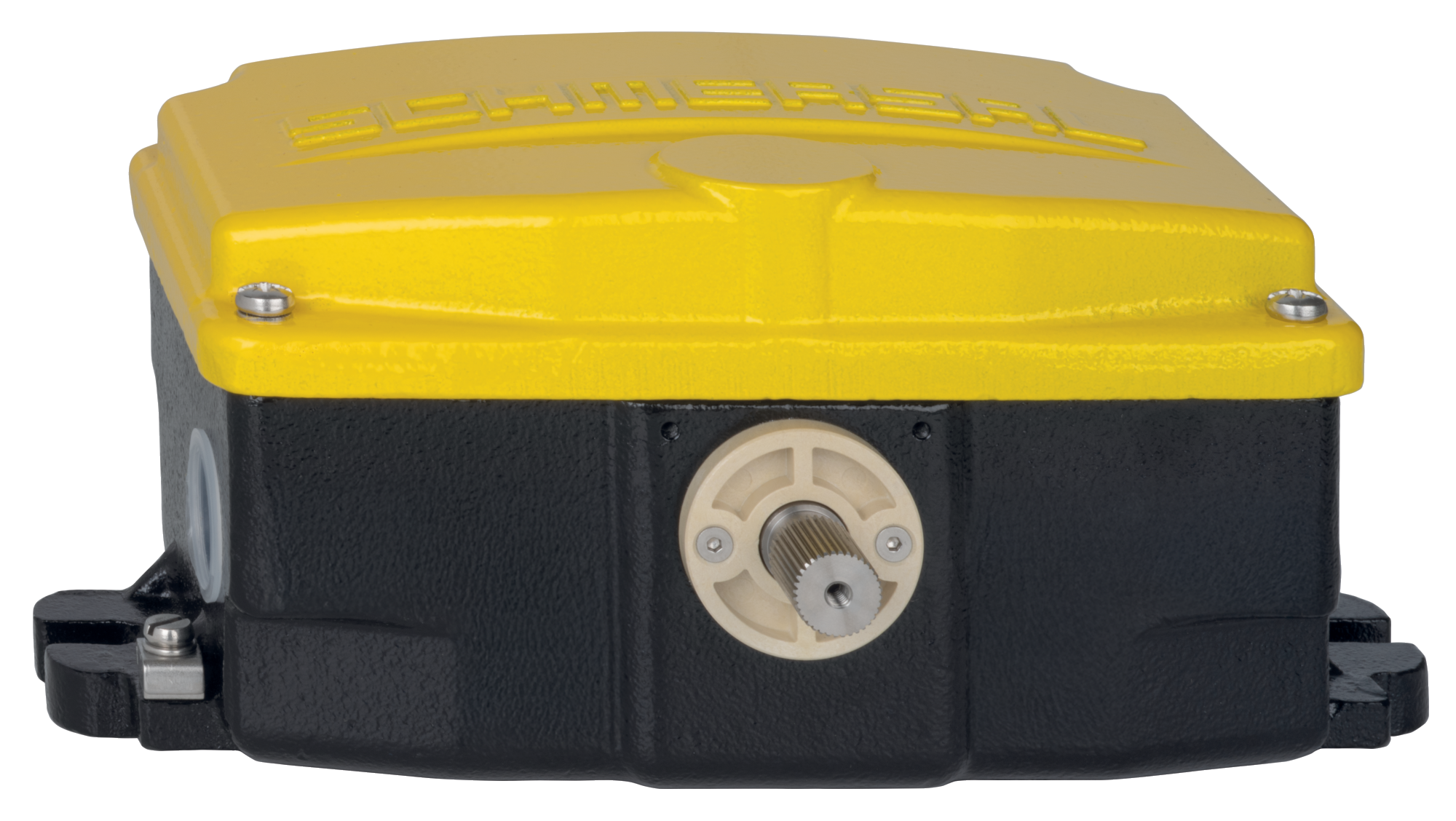

Foto de producto (foto individual de catálogo)
ID: kxhdsf02
| 277,3 kB | .jpg | 352.778 x 198.967 mm - 1000 x 564 px - 72 dpi
| 39,1 kB | .png | 74.083 x 41.628 mm - 210 x 118 px - 72 dpi
| 38,2 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 64,1 kB | .jpg | 423.333 x 238.83100000000002 mm - 1200 x 677 px - 72 dpi
| 2,5 MB | .png | 169.333 x 95.504 mm - 2000 x 1128 px - 300 dpi
| 44,2 kB | .jpg | 123.47200000000001 x 69.497 mm - 350 x 197 px - 72 dpi
Dibujo dimensional Componente básico
Dibujo dimensional Componente básico
Dibujo dimensional Componente básico
Ejemplo de montaje
153030653 BS-B30-150-RVA
- Palanca de interruptor para control de banda con rodillo de acero inoxidable 30 mm diámetro
153030654 BS-B50-150-RVA
- Palanca de interruptor para control de banda con rodillo de acero inoxidable 50 mm diámetro
153030655 BS-B90-150-RVA
- Palanca de interruptor para control de banda con rodillo de acero inoxidable 90 mm diámetro
153028033 BS-H50-110-RVA
- Palanca de rodillo acero inoxidable - 50 mm diámetro del rodillo
153028034 BS-H50-110-RKS
- Palanca de rodillo Plástico - 50 mm diámetro del rodillo
| EU Declaration of Conformity |  |
| Original | SCHMERSAL Industrial Switchgear (Shanghai) Co., Ltd. Cao Ying Road 3336 201712 Shanghai / Qingpu P.R. CHINA Internet: www.schmersal.com.cn |
| Declaration: | We hereby certify that the hereafter described components both in their basic design and construction conform to the applicable European Directives. |
| Name of the component: | Marking: |
| EX-I-BS6551) | D II 2G Ex ia IIC T6 Gb |
| D II 2D Ex ia IIIC T85°C Db | |
| D II 2D Ex tb IIIC T85°C Db | |
| EX-BS6552) | D II 2G Ex db eb IIC T6 Gb |
| D II 2D Ex tb IIIC T85°C Db | |
| D II 2G Ex ia IIC T6 Gb | |
| D II 2D Ex ia IIIC T85°C Db | |
| EX-BS655-…-DN-2D3), EX-BS655-…-DS-2D3) | D II 2D Ex tb IIIC T85°C Db |
| Type: | See ordering code |
| Component description: | Position, level, belt misalignment switches, 3) optionally with Dupline® or DuplineSafe® input module |
| Relevant Directives: | Machinery Directive | 2006/42/EC |
| Explosion Protection Directive (ATEX) | 2014/34/EU | |
| 3) EMC Directive | 2014/30/EU | |
| RoHS Directive | 2011/65/EU |
| Applied standards: | EN 60947-5-1:2017 + AC:2020, EN ISO 13849-1:2015 1) EN IEC 60079-0:2018, EN 60079-11:2012, EN 60079-31:2014 2) EN IEC 60079-0:2018, EN 60079-1:2014, EN IEC 60079-7:2015 + A1:2018, EN 60079-11:2012, EN 60079-31:2014 3) EN IEC 60079-0:2018, EN 60079-31:2014 |
| Notified body, which approved the full quality assurance system, referred to Appendix IV, 2014/34/EU and for the ATEX certification: | TÜV Rheinland Industrie Service GmbH Am Grauen Stein, 51105 Köln ID n°: 0035 |
| EU-Type Examination Certificate: | TÜV 19 ATEX 8428 |
| This certificate refers only to the certification of the products in accordance with the Explosion Protection Directive 2014/34/EU (ATEX). Product conformity in accordance with the Machinery Directive 2006/42/EC is declared by the manufacturer under its own responsibility. |
| Person authorised for the compilation of the technical documentation: | Oliver Wacker Möddinghofe 30 42279 Wuppertal |
| Place and date of issue: | Shanghai, June 28, 2023 |
 |
| Authorised signature Michele Seassaro Managing Director |
Schmersal Ibérica, S.L., Rambla P. Catalanes, Nº 12, 08800 Vilanova i la Geltrú
Los datos e información anteriores se han verificado cuidadosamente. Las imágenes pueden diferir del original. Se pueden encontrar más datos técnicos en los manuales de instrucciones. Sujeto a cambios técnicos y errores.
