TS 236-02Z-M16-1894
TS 236-02Z-M16-1894
- Kunststoffgehäuse
- weitgehend öl- und benzinbeständig
- große Auswahl an Betätigungselementen
- 30 mm x 58,5 mm x 30 mm
- schutzisoliert
- Befestigungsmaße nach EN 50047
- Betätigungselemente um 4 x 90° umsetzbar
Bestelldaten
| Hinweis (Lieferfähigkeit) |
Nicht mehr lieferbar! |
| Produkt-Typbezeichnung |
TS 236-02Z-M16-1894 |
| Artikelnummer (Bestellnummer) |
101166362 |
| EAN (European Article Number) |
4030661214443 |
| eCl@ss Nummer, Version 12.0 |
27-27-26-01 |
| eCl@ss Nummer, Version 11.0 |
27-27-26-01 |
| eCl@ss Nummer, Version 9.0 |
27-27-26-01 |
| ETIM Nummer, Version 7.0 |
EC000030 |
| ETIM Nummer, Version 6.0 |
EC000030 |
Zulassungen - Vorschriften
| Zertifikate |
cULus CCC |
Allgemeine Daten
| Vorschriften |
BG-GS-ET-15 EN ISO 13849-1 EN IEC 60947-5-1 |
| Gehäusebauform |
Normbauform |
| Antriebsform gemäß EN 50047 |
B |
| Werkstoff des Gehäuses |
Kunststoff, glasfaserverstärkt |
| Bruttogewicht |
100 g |
Allgemeine Daten - Eigenschaften
| Sicherheitsfunktionen |
Ja |
Sicherheitsbetrachtung
| Vorschriften |
EN IEC 60947-5-1 |
| Gebrauchsdauer |
20 Jahre |
Sicherheitsbetrachtung - Sicherheitsausgänge
| B10D Öffner (NC) |
20.000.000 Schaltspiele |
Mechanische Daten
| Betätigungselement |
Druckbolzen |
| Mechanische Lebensdauer, minimum |
20.000.000 Schaltspiele |
| Betätigungskraft, minimum |
9 N |
| Zwangsöffnungskraft, minimum |
19 N |
| Betätigungsgeschwindigkeit, minimum |
60 mm/min |
| Betätigungsgeschwindigkeit, maximum |
1 m/s |
Mechanische Daten - Anschlusstechnik
| Leitungseinführung |
1 x M16 x 1,5 |
| Anschlussquerschnitt, minimum |
0,75 mm² |
| Anschlussquerschnitt, maximum |
2,5 mm² |
| Hinweis |
Alle Angaben einschließlich Aderendhülsen. |
| Anschluss (mechanisch) |
Schraubklemmen |
Mechanische Daten - Abmessungen
| Länge des Sensors |
30 mm |
| Breite des Sensors |
30 mm |
| Höhe des Sensors |
73,5 mm |
Umgebungsbedingungen
| Schutzart |
IP65 IP67 |
| Umgebungstemperatur |
-30 ... +80 °C |
Umgebungsbedingungen - Isolationskennwerte
| Bemessungsisolationsspannung Ui |
500 V |
| Bemessungsstoßspannungsfestigkeit Uimp |
6 kV |
Elektrische Daten
| Thermischer Dauerstrom |
10 A |
| Bedingter Bemessungskurzschlussstrom |
1.000 A |
| Spannung, Gebrauchskategorie AC-15 |
230 VAC |
| Strom, Gebrauchskategorie AC-15 |
4 A |
| Spannung, Gebrauchskategorie DC-13 |
24 VDC |
| Strom, Gebrauchskategorie DC-13 |
1 A |
| Schaltelement |
2 Öffner (NC) |
| Schaltprinzip |
Schleichschaltung |
| Maximale Schalthäufigkeit |
5.000 /h |
| Werkstoff der Kontakte, elektrisch |
Silber |
Hinweis
| Hinweis (Allgemein) |
(-1894) Switch way: NC Contact = 1mm, NO Contact = 2mm |
Sprachfilter
Datenblatt
Betriebsanleitung (Beiblatt/Kurzanleitung)
UL-Zertifikat
SISTEMA-VDMA Bibliothek/Library
Download der aktuellen Version von Adobe Reader

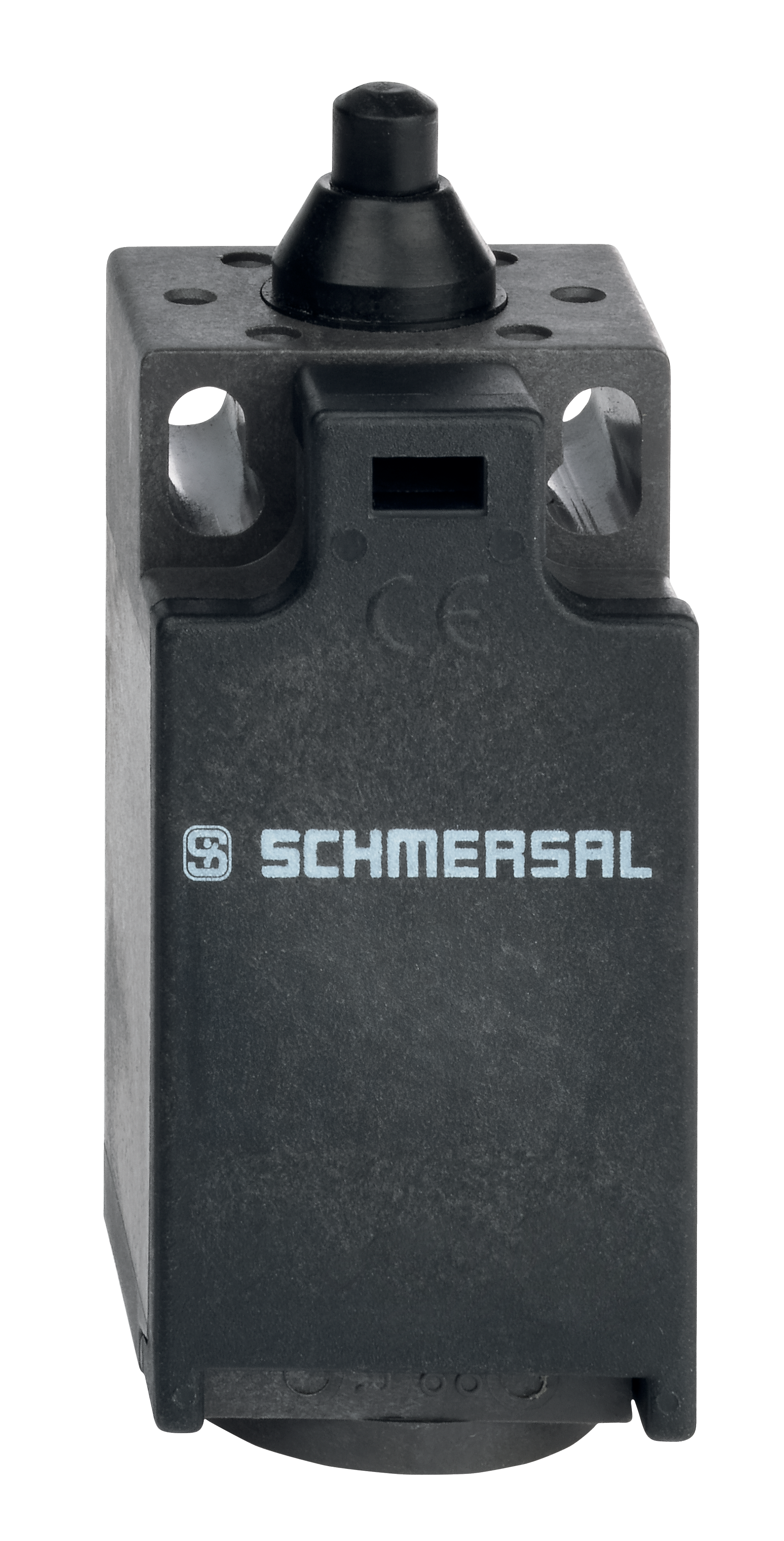

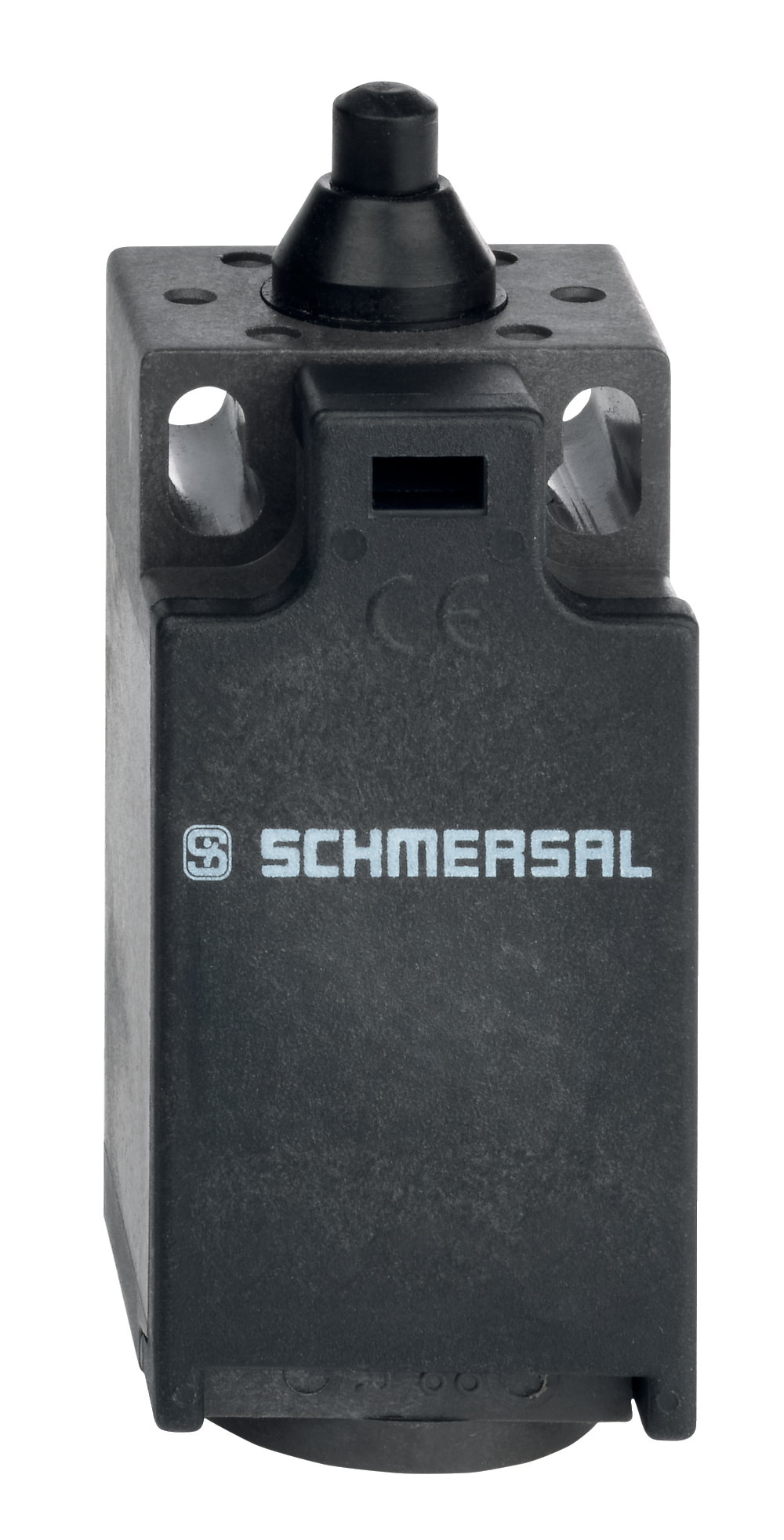

Produktbild (Katalogeinzelphoto )
ID: k236sf01
| 742,1 kB | .jpg | 352.778 x 692.856 mm - 1000 x 1964 Pixel - 72 dpi
| 100,9 kB | .png | 74.083 x 145.344 mm - 210 x 412 Pixel - 72 dpi
| 30,5 kB | .png | 74.083 x 74.083 mm - 210 x 210 Pixel - 72 dpi
| 9,0 MB | .png | 169.333 x 332.65500000000003 mm - 2000 x 3929 Pixel - 300 dpi
| 27,7 kB | .jpg | 62.794000000000004 x 123.47200000000001 mm - 178 x 350 Pixel - 72 dpi
Maßzeichnung Grundgerät
Maßzeichnung Betätiger
Schaltwegdiagramm
Kontakt geschlossen
 Kontakt geöffnet
 Einstellbereich
 Rastpunkt
 Zwangsöffungsweg/- winkel
Überwachung der Zuhaltung gem. ISO 14119
zwangsöffnender Öffnerkontakt
betätigt
unbetätigt
Schließerkontakt
Öffnerkontakt
151166362 TS 236-02Z-M16-1894
- Kunststoffgehäuse
- weitgehend öl- und benzinbeständig
- große Auswahl an Betätigungselementen
- 30 mm x 58,5 mm x 30 mm
- schutzisoliert
- Befestigungsmaße nach EN 50047
- Betätigungselemente um 4 x 90° umsetzbar
K.A. Schmersal GmbH & Co. KG, Möddinghofe 30, 42279 Wuppertal
Die genannten Daten und Angaben wurden sorgfältig geprüft. Abbildungen können vom Original abweichen. Weitere technische Daten finden Sie in der Betriebsanleitung. Technische Änderungen und Irrtümer vorbehalten.
Generiert am: 18.04.2026, 19:09
