MONTAGESATZ AZM 170 R/P
MONTAGESATZ AZM 170 R/P
Bestelldaten
| Produkt-Typbezeichnung |
MONTAGESATZ AZM 170 R/P |
| Artikelnummer (Bestellnummer) |
101149211 |
| EAN (European Article Number) |
4030661287560 |
| eCl@ss Nummer, Version 12.0 |
27-27-26-92 |
| eCl@ss Nummer, Version 11.0 |
27-27-26-92 |
| eCl@ss Nummer, Version 9.0 |
27-27-26-92 |
| ETIM Nummer, Version 7.0 |
EC002594 |
| ETIM Nummer, Version 6.0 |
EC002594 |
Allgemeine Daten
| Bruttogewicht |
326 g |
Mechanische Daten
| Montageanweisung |
Einbau rechtwinklig zur Schutztür |
Lieferumfang
| Lieferumfang des Montagematerials |
Linsenschraube M4 x 30 nach ISO 7380 Linsenschraube M4 x 10 nach ISO 7380 Scheibe DIN 433-4,3 Befestigungsplatte AZ 17/AZM 170 U-Profil AZM 170 Befestigungswinkel AZM 170 |
Hinweis
| Hinweis (Allgemein) |
Die Montagebausätze sind nur in Verbindung mit Betätiger AZM 170-B6 zu verwenden. |
Sprachfilter
Datenblatt
Montage- und Anschlussanleitung
Betriebsanleitung (Beiblatt/Kurzanleitung)
Download der aktuellen Version von Adobe Reader

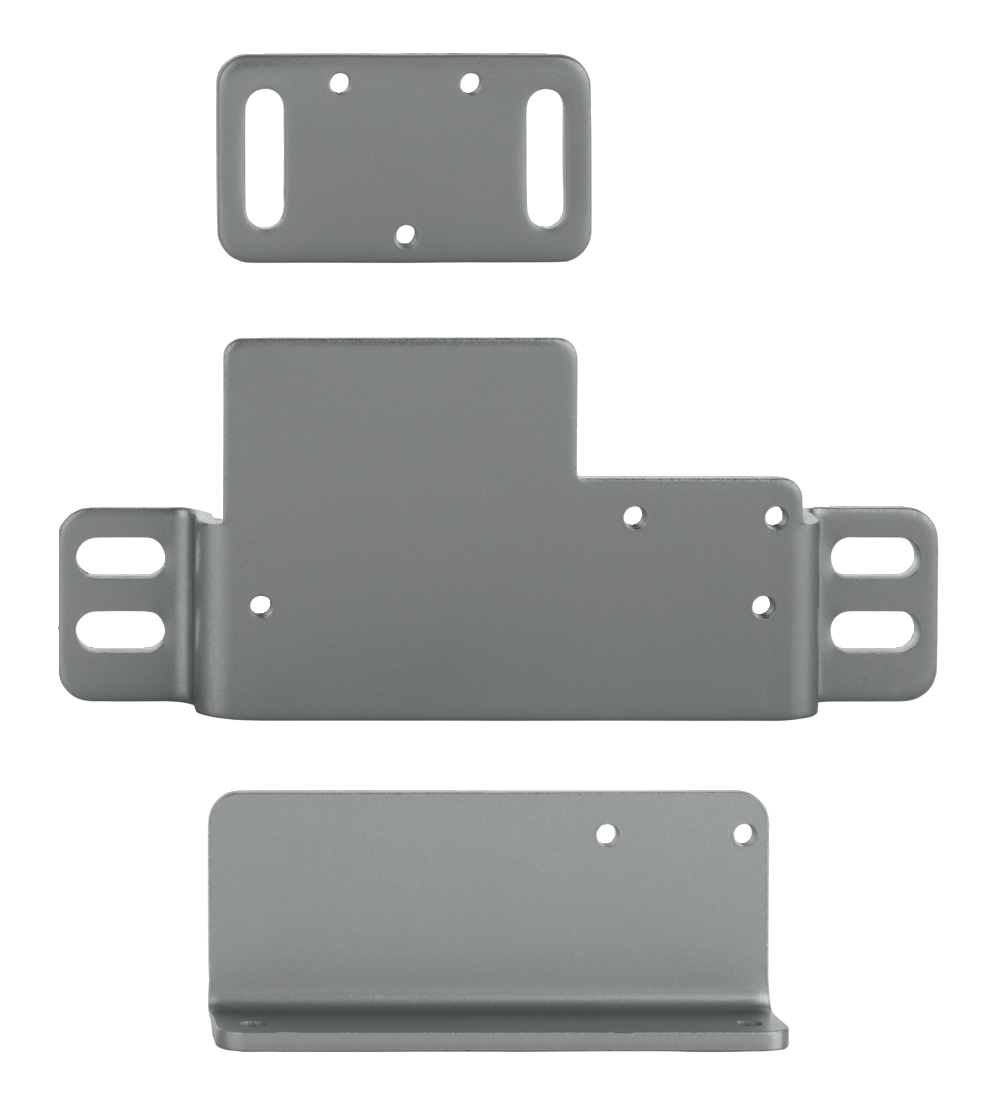

Produktbild (Katalogeinzelphoto )
ID: kazm1f79
| 225,1 kB | .jpg | 352.425 x 389.46700000000004 mm - 999 x 1104 Pixel - 72 dpi
| 22,9 kB | .png | 73.73100000000001 x 81.492 mm - 209 x 231 Pixel - 72 dpi
| 27,7 kB | .jpg | 111.831 x 123.47200000000001 mm - 317 x 350 Pixel - 72 dpi
| 20,7 kB | .png | 74.083 x 74.083 mm - 210 x 210 Pixel - 72 dpi
| 2,1 MB | .png | 169.333 x 187.029 mm - 2000 x 2209 Pixel - 300 dpi
Produktgrafik (Explosionszeichnung)
ID: 1azm1m08
Produktgrafik (Explosionszeichnung)
ID: 5azm1m12
Schmersal Schweiz AG, Moosmattstraße 3, 8905 Arni
Die genannten Daten und Angaben wurden sorgfältig geprüft. Abbildungen können vom Original abweichen. Weitere technische Daten finden Sie in der Betriebsanleitung. Technische Änderungen und Irrtümer vorbehalten.
