IFL 20-400-10/01YKG-1522
IFL 20-400-10/01YKG-1522
Downloads
- Bauform Ø 40 mm
Bestelldaten
| Produkt-Typbezeichnung |
IFL 20-400-10/01YKG-1522 |
| Artikelnummer (Bestellnummer) |
101082836 |
| EAN (European Article Number) |
4030661019062 |
| eCl@ss Nummer, Version 12.0 |
27-27-40-01 |
| eCl@ss Nummer, Version 11.0 |
27-27-01-01 |
| eCl@ss Nummer, Version 9.0 |
27-27-01-01 |
| ETIM Nummer, Version 7.0 |
EC002714 |
| ETIM Nummer, Version 6.0 |
EC002714 |
Allgemeine Daten
| Vorschriften |
DIN VDE 0660-208 EN IEC 60947-5-2 |
| Gehäusebauform |
Zylinder, glatt |
| Einbaubedingungen (mechanisch) |
nicht bündig |
| Werkstoff des Gehäuses |
Kunststoff |
| Werkstoff der aktiven Flächen |
Kunststoff |
| Werkstoff der Klemmschelle |
Kunststoff |
| Bruttogewicht |
170 g |
Allgemeine Daten - Eigenschaften
| Integrierte Anzeige, Status |
Ja |
Mechanische Daten - Schaltabstände
| Nennnschaltabstand Sn |
20 mm |
| Hinweis (Schaltabstand) |
Alle Angaben der Schaltabstände gemäß EN IEC 60947-5-2 |
Mechanische Daten - Anschlusstechnik
| Länge der Leitung |
2 m |
| Anschlussart |
Schraubanschluss PG9 |
| Anschlussquerschnitt, maximum |
2 x 1,5 mm² |
Mechanische Daten - Abmessungen
| Durchmesser des Sensors |
40 mm |
| Länge des Sensors |
108 mm |
| Breite des Sensors |
40 mm |
| Höhe des Sensors |
57 mm |
Umgebungsbedingungen
| Schutzart |
IP65 |
| Umgebungstemperatur |
-25 ... +70 °C |
| Schwingfestigkeit |
10 … 55 Hz, Amplitude 1 mm |
| Schockfestigkeit |
30 g / 11 ms |
| Schutzklasse |
II |
Umgebungsbedingungen - Isolationskennwerte
| Bemessungsstoßspannungsfestigkeit Uimp |
4 kV |
Elektrische Daten
| Bemessungsfrequenz des Versorgungsnetzes, minimum |
45 Hz |
| Bemessungsfrequenz des Versorgungsnetzes, maximum |
65 Hz |
| Betriebsspannung |
15 ... 250 VAC |
| Art des Spannungsbereichs |
AC |
| Betriebsstrom, minimum |
10 mA |
| Bemessungsbetriebsspannung |
15 ... 250 VAC |
| Bemessungsbetriebsstrom |
500 mA |
| Schaltelement |
Schließer (NO) oder Öffner (NC) |
| Schutzbeschaltung integriert |
Induktionsschutz Überlastschutz Kurzschlussschutz |
| Schaltfrequenz, circa |
10 Hz |
Elektrische Daten - Digitale Ausgänge
| Spannungsfall Ud, maximum |
7,5 V |
| Strom bei Spannungsfall Ud |
0,15 A |
| Ausführung der Schaltelemente |
Zweidraht |
| Reststrom Ir, maximum |
1 mA |
Zustandsanzeige
| Hinweis (Integrierte Anzeige, Status) |
gelbe LED |
Lieferumfang
| Hinweis (Lieferumfang, Anzahl und Art) |
Lieferumfang mit Klemmschelle H 40 |
Hinweis
| Hinweis (Allgemein) |
Programmierung im Anschlussraum durch Umsetzen des Steckers |
Sprachfilter
Datenblatt
Betriebsanleitung (Beiblatt/Kurzanleitung)
Konformitätserklärung (EU)
Download der aktuellen Version von Adobe Reader

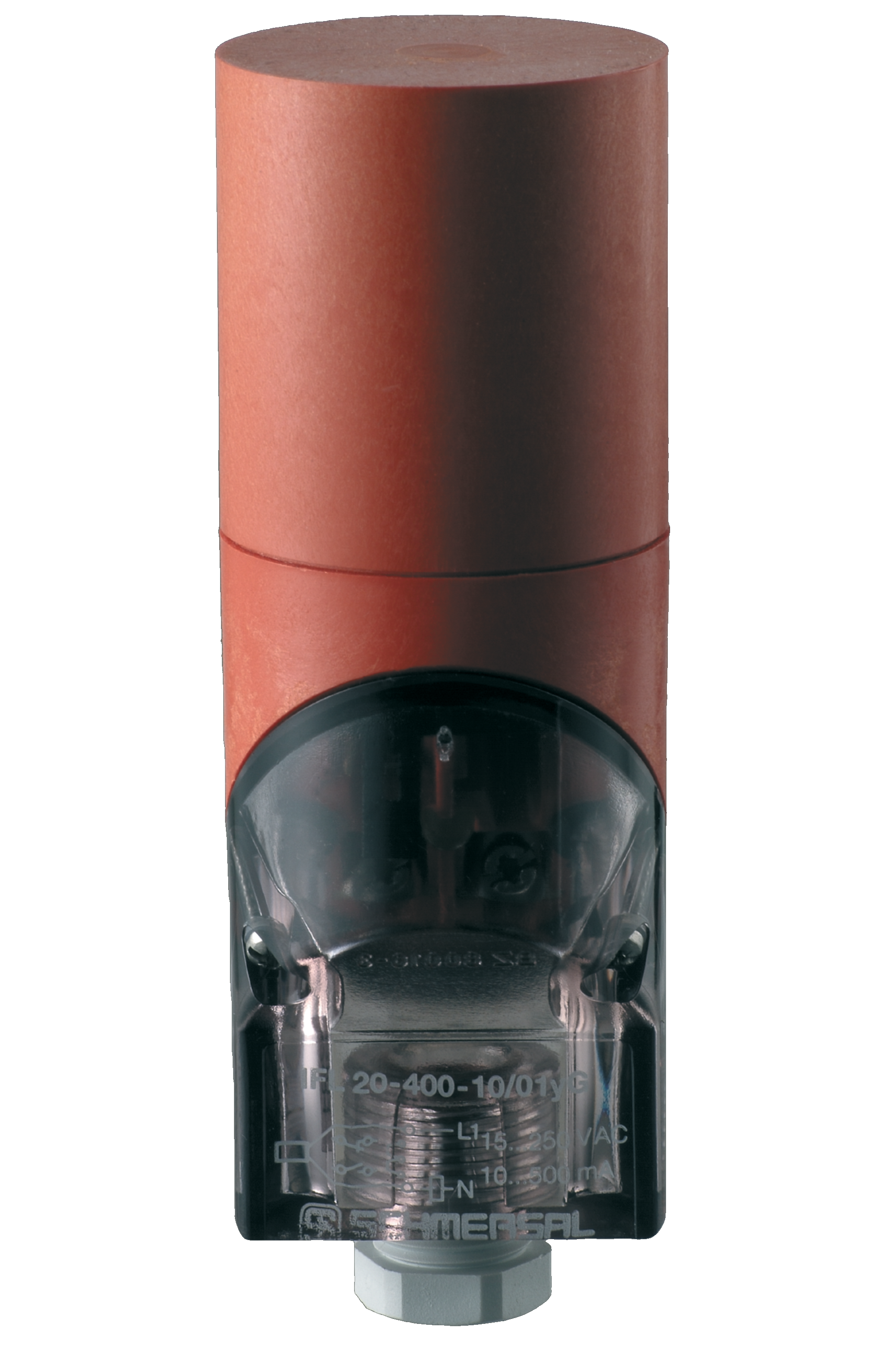

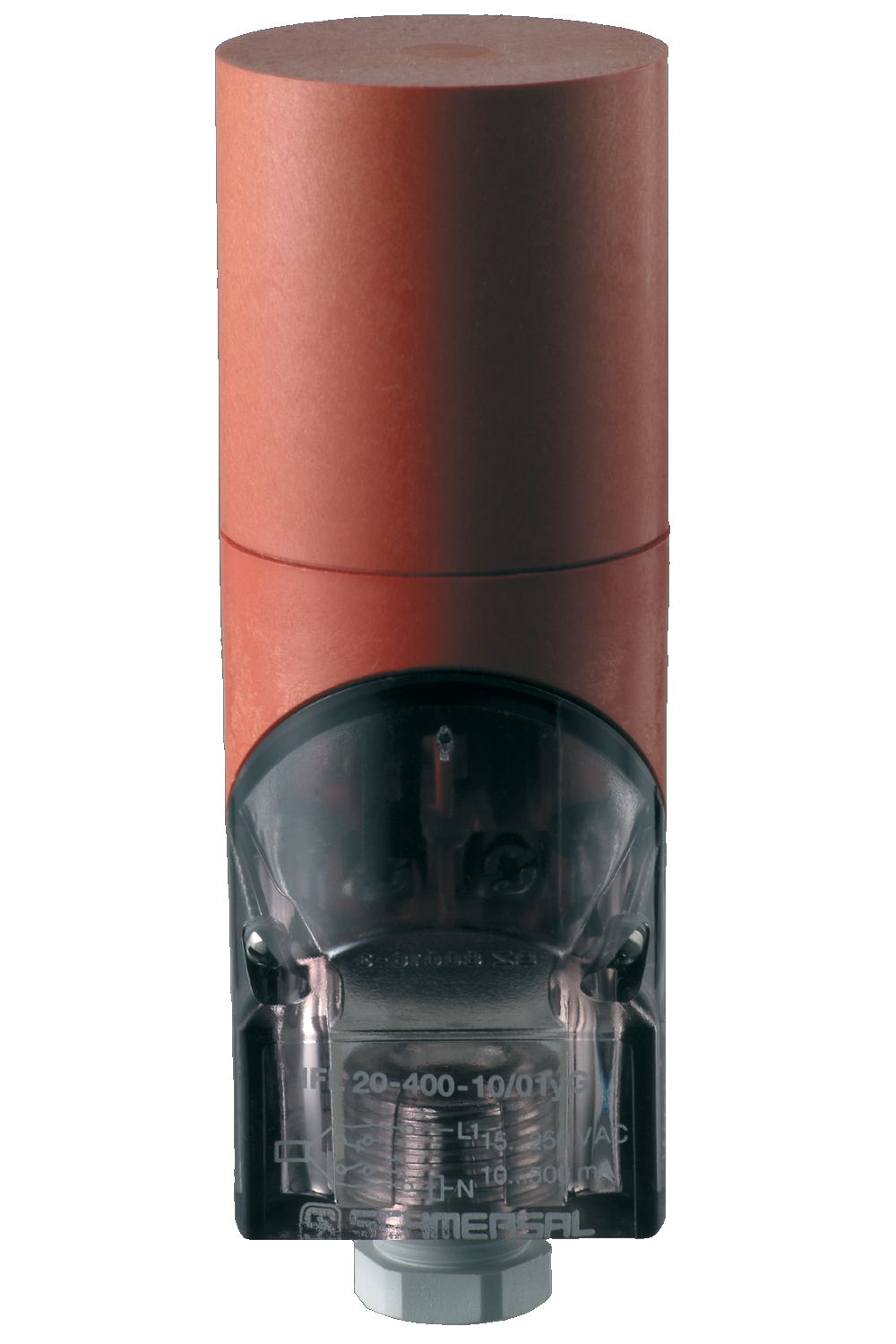

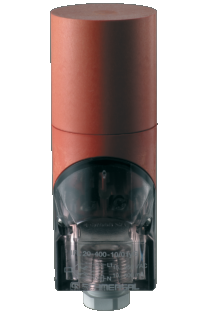

Produktbild (Katalogeinzelphoto )
ID: kifl2f04
| 587,2 kB | .jpg | 352.778 x 529.167 mm - 1000 x 1500 Pixel - 72 dpi
| 48,9 kB | .png | 74.083 x 111.125 mm - 210 x 315 Pixel - 72 dpi
| 36,9 kB | .jpg | 82.197 x 123.47200000000001 mm - 233 x 350 Pixel - 72 dpi
| 38,1 kB | .png | 74.083 x 74.083 mm - 210 x 210 Pixel - 72 dpi
| 5,6 MB | .png | 169.249 x 254 mm - 1999 x 3000 Pixel - 300 dpi

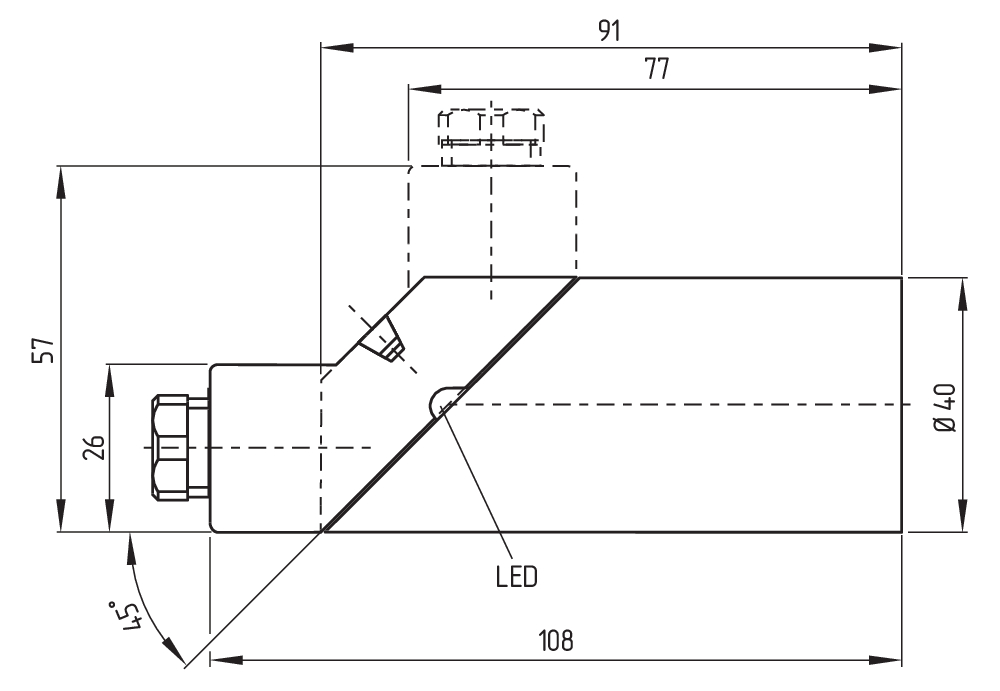

Maßzeichnung Grundgerät
Überwachung der Zuhaltung gem. ISO 14119
zwangsöffnender Öffnerkontakt
betätigt
unbetätigt
Schließerkontakt

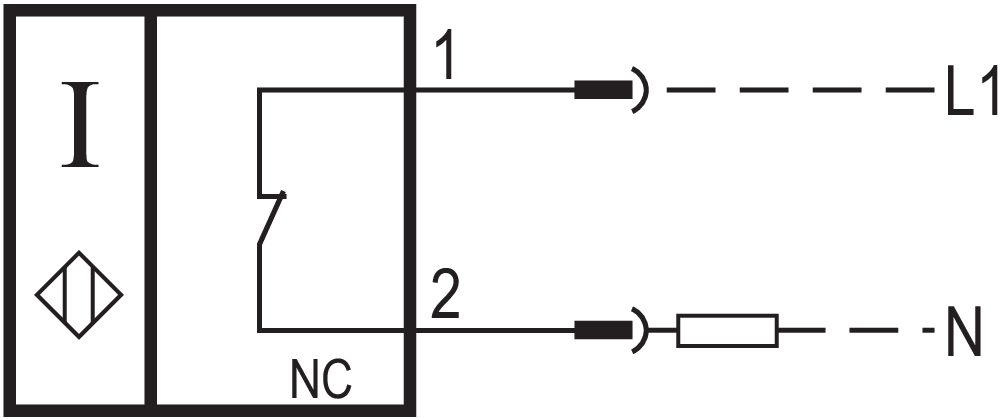

Öffnerkontakt
101068521 ACC-IFL-MOCL-H40
- Zur einfachen Montage der Näherungsschalter mit zylindrischer Bauform Ø 40 mm
Schmersal Schweiz AG, Moosmattstraße 3, 8905 Arni
Die genannten Daten und Angaben wurden sorgfältig geprüft. Abbildungen können vom Original abweichen. Weitere technische Daten finden Sie in der Betriebsanleitung. Technische Änderungen und Irrtümer vorbehalten.
