PS216-T11-Q200
| Produkt-Typbezeichnung: PS216-(1)-(2)-(3) |
| (1) | |
| T11 | Schleichschaltung 1 Schließer (NO) / 1 Öffner (NC) |
| T20 | Schleichschaltung 2 Schließer (NO) |
| T02 | Schleichschaltung 2 Öffner (NC) |
| T03 | Schleichschaltung 3 Öffner (NC) |
| T12 | Schleichschaltung 1 Schließer (NO) / 2 Öffner (NC) |
| T21 | Schleichschaltung 2 Schließer (NO) / 1 Öffner (NC) |
| (2) | |
| ohne | Leitungseinführung M20 |
| ST | Einbaustecker M12 - Kunsttstoff - unten |
| (3) | |
| Q200 | Zugkraft 45 N für Seillängen bis 50 m |
| Q210 | Zugkraft 70 N für Seillängen bis 100 m |
- Kunststoffgehäuse mit klappbarem Rastdeckel
- kleine Bauform
- vertikale Montage
- kein Verdrehen der Zugöse möglich
- Fortschaltungsfunktion (Kugelschreiber-Prinzip)
- mit LED erhältlich
Bestelldaten
| Produkt-Typbezeichnung |
PS216-T11-Q200 |
| Artikelnummer (Bestellnummer) |
103032511 |
| EAN (European Article Number) |
4030661546209 |
| eCl@ss Nummer, Version 12.0 |
27-27-26-01 |
| eCl@ss Nummer, Version 11.0 |
27-27-26-01 |
| eCl@ss Nummer, Version 9.0 |
27-27-26-01 |
| ETIM Nummer, Version 7.0 |
EC000030 |
| ETIM Nummer, Version 6.0 |
EC000030 |
Zulassungen - Vorschriften
| Zertifikate |
cULus CCC |
Allgemeine Daten
| Gehäusebauform |
Normbauform |
| Länge des Seils, maximum |
50 m |
| Bruttogewicht |
133 g |
Allgemeine Daten - Eigenschaften
| Sicherheitsfunktionen |
Ja |
| Anzahl der Hilfskontakte |
1 |
| Anzahl der Sicherheitskontakte |
1 |
Mechanische Daten
| Position der Kabeldurchführung |
unten |
| Mechanische Lebensdauer, minimum |
100.000 Schaltspiele |
| Zwangsöffnungskraft, minimum |
45 N |
| Betätigungsgeschwindigkeit, minimum |
60 mm/min |
| Betätigungsgeschwindigkeit, maximum |
1 m/s |
Mechanische Daten - Anschlusstechnik
| Anschlussart |
Schraubanschluss M20 x 1.5 |
| Anschlussquerschnitt, minimum |
0,34 mm² |
| Anschlussquerschnitt, maximum |
1,5 mm² |
Mechanische Daten - Abmessungen
| Länge des Sensors |
32,5 mm |
| Breite des Sensors |
31 mm |
| Höhe des Sensors |
116 mm |
Umgebungsbedingungen
| Schutzart |
IP66 IP67 |
| Umgebungstemperatur |
-30 ... +80 °C |
| Schutzklasse |
II |
Umgebungsbedingungen - Isolationskennwerte
| Bemessungsisolationsspannung Ui |
250 VAC |
| Bemessungsstoßspannungsfestigkeit Uimp |
4 kV |
| Überspannungskategorie |
III |
| Verschmutzungsgrad |
3 |
Elektrische Daten
| Thermischer Dauerstrom |
10 A |
| Bedingter Bemessungskurzschlussstrom |
400 A |
| Spannung, Gebrauchskategorie AC-15 |
240 VAC |
| Strom, Gebrauchskategorie AC-15 |
3 A |
| Spannung, Gebrauchskategorie DC-13 |
24 VDC |
| Strom, Gebrauchskategorie DC-13 |
3 A |
| Schaltelement |
1 Schließer (NO), 1 Öffner (NC) |
| Schaltprinzip |
Schleichschaltung |
| Werkstoff der Kontakte, elektrisch |
Silber |
Sprachfilter
Datenblatt
Betriebsanleitung (EU)
CCC-Zertifikat
SISTEMA-VDMA Bibliothek/Library
Download der aktuellen Version von Adobe Reader

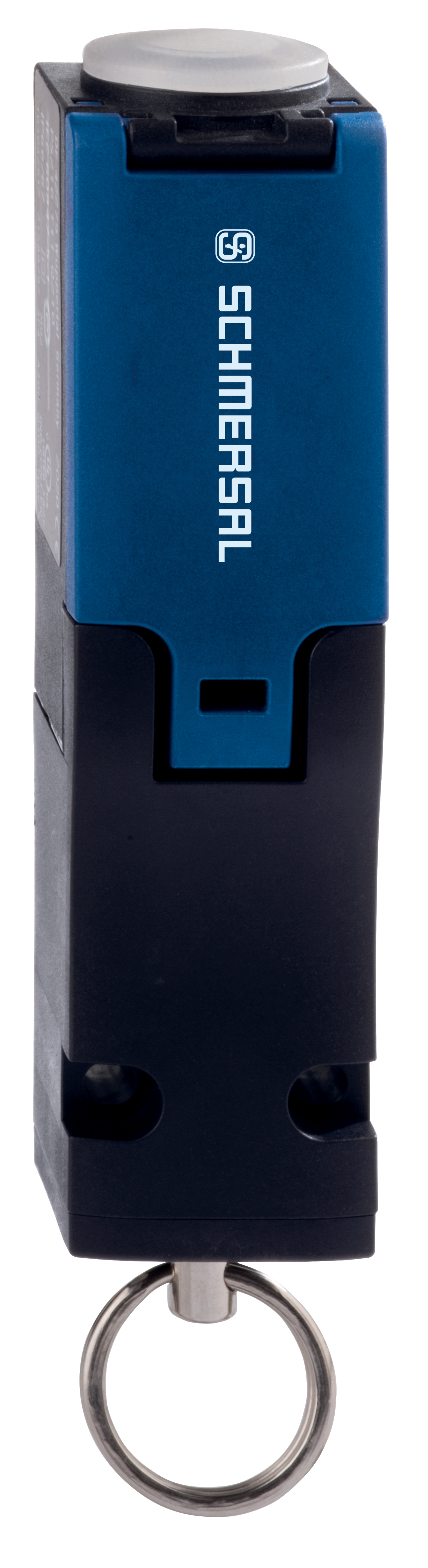

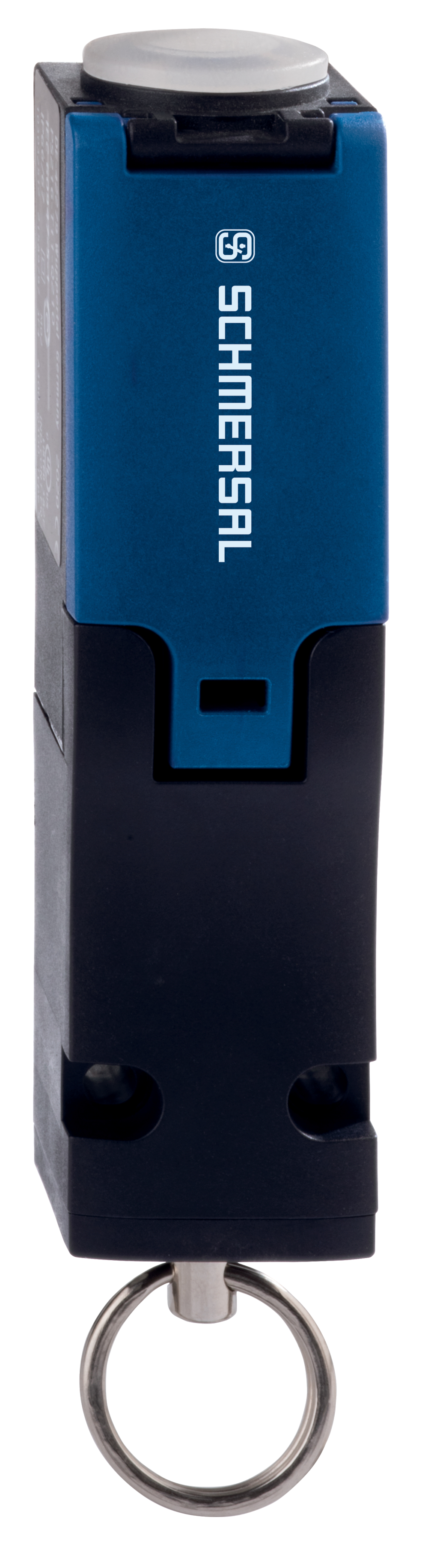

Produktbild (Katalogeinzelphoto )
ID: kps2qf03
| 1,5 MB | .jpg | 352.778 x 1292.2250000000001 mm - 1000 x 3663 Pixel - 72 dpi
| 143,3 kB | .png | 74.083 x 271.286 mm - 210 x 769 Pixel - 72 dpi
| 22,4 kB | .jpg | 33.867000000000004 x 123.47200000000001 mm - 96 x 350 Pixel - 72 dpi
| 19,0 kB | .png | 74.083 x 74.083 mm - 210 x 210 Pixel - 72 dpi
| 14,6 MB | .png | 169.333 x 620.268 mm - 2000 x 7326 Pixel - 300 dpi

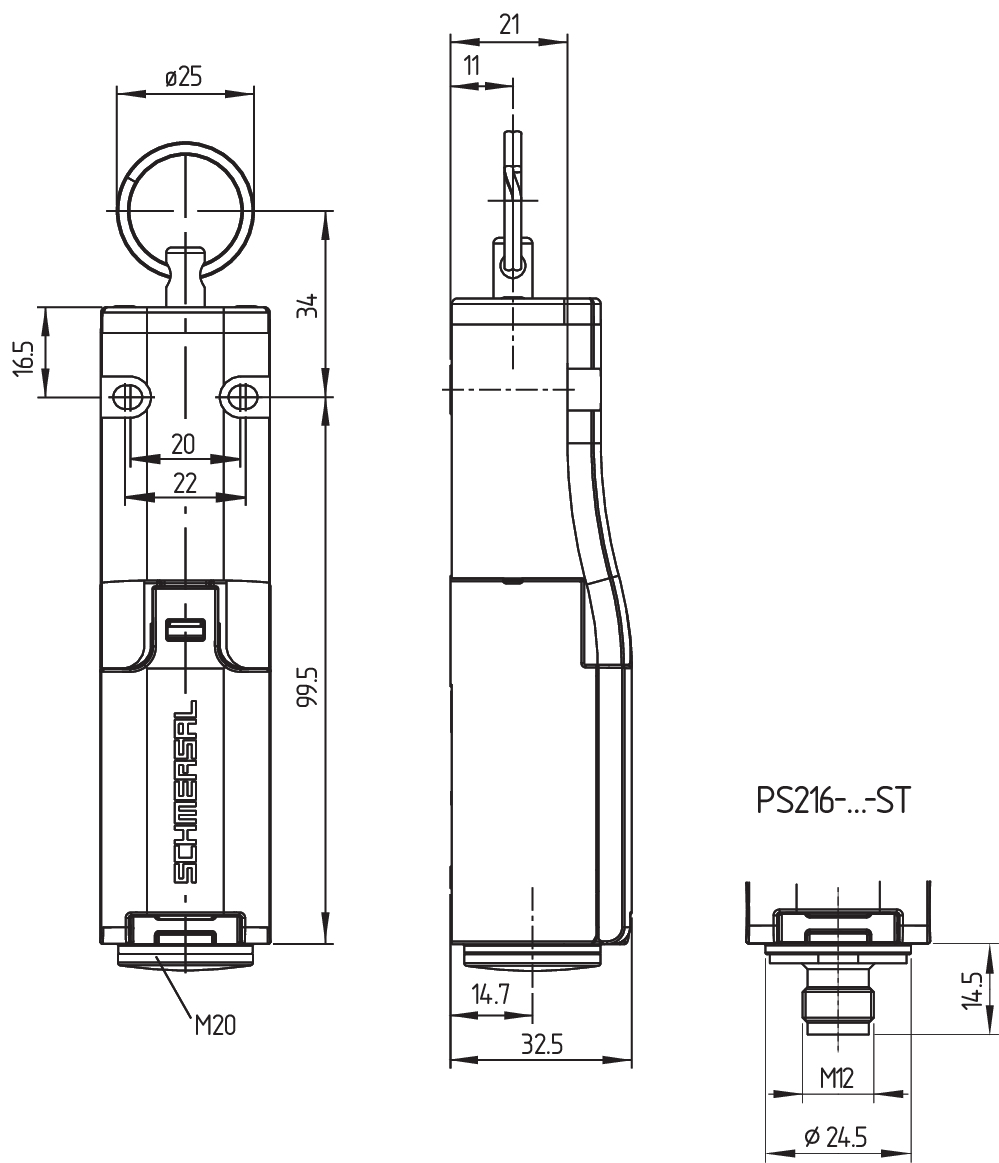

Maßzeichnung Grundgerät

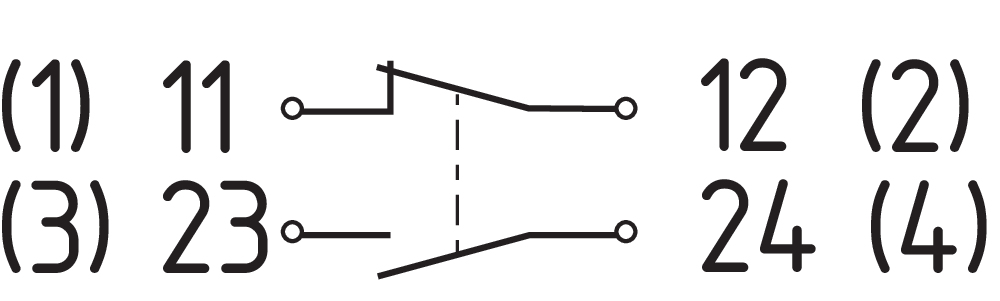

Kontaktbild
Überwachung der Zuhaltung gem. ISO 14119
zwangsöffnender Öffnerkontakt
betätigt
unbetätigt
Schließerkontakt
Öffnerkontakt

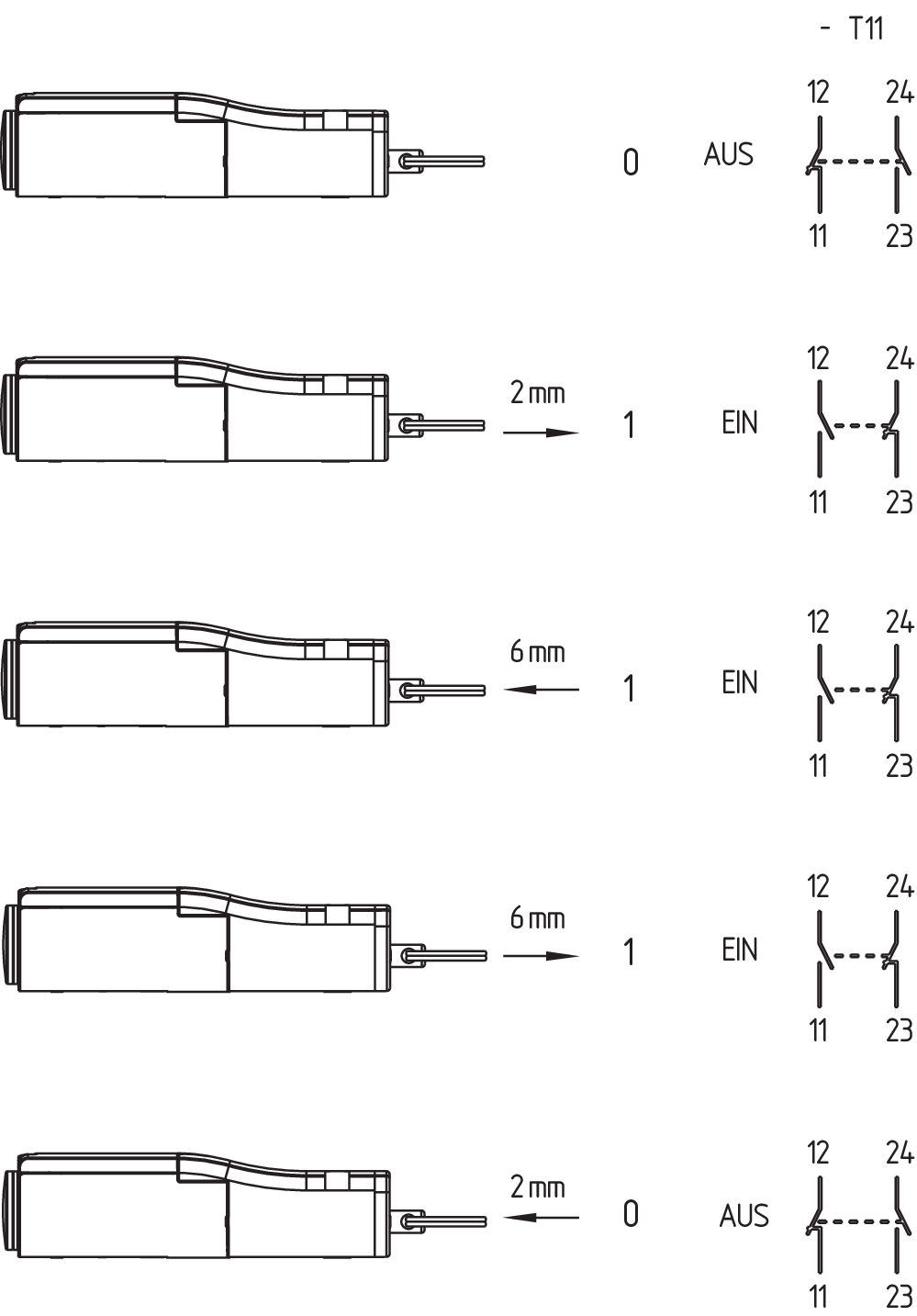

Montagebeispiel
101190917 DUPLEX-SEILKLEMME 3 MM NIRO
- für Zugseil Ø 3 mm
101196043 SEILKLEMME GR. 3 EIFORM VERZ.
- für Zugseil Ø 3 mm
| EU-Konformitätserklärung |  |
| Original | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Erklärung: | Hiermit erklären wir, dass die nachfolgend aufgeführten Bauteile aufgrund der Konzipierung und Bauart den Anforderungen der unten angeführten Europäischen Richtlinien entsprechen. |
| Bezeichnung des Bauteils: | PS216-…-Q200 PS216-…-Q210 |
| Typ: | siehe Typenschlüssel |
| Beschreibung des Bauteils: | Seilzugschalter |
| Einschlägige Richtlinien: | Niederspannungsrichtlinie | 2014/35/EU |
| RoHS-Richtlinie | 2011/65/EU |
| Angewandte Normen: | DIN EN 60947-5-1:2018 |
| Bevollmächtigter für die Zusammenstellung der technischen Unterlagen: | Oliver Wacker Möddinghofe 30 42279 Wuppertal |
| Ort und Datum der Ausstellung: | Wuppertal, 9. März 2020 |
 |
| Rechtsverbindliche Unterschrift Philip Schmersal Geschäftsführer |
AVS Schmersal Vertriebs GmbH, Biróstraße 17, A-1230 Wien
Die genannten Daten und Angaben wurden sorgfältig geprüft. Abbildungen können vom Original abweichen. Weitere technische Daten finden Sie in der Betriebsanleitung. Technische Änderungen und Irrtümer vorbehalten.
