NKF1-10Z-B-2M
NKF1-10Z-B-2M
Downloads
| Produkt-Typbezeichnung: NKF(1)(2)Z(3)(4) |
| (1) | |
| 1 | 1 Pedal |
| 2 | 2 Pedale |
| 3 | 3 Pedale |
| (2) | |
| ohne | pro Pedal (Trennung durch /): |
| 1PW | 1 Wechsler |
| 2PW | 2 Wechsler (nur für 1- / 2-pedalige Varianten) |
| 10 | 1 Schließer (NO) |
| 20 | 2 Schließer (NO) |
| (3) | |
| B | Leitungseinführung hinten |
| L | Leitungseinführung links |
| R | Leitungseinführung rechts |
| (4) | |
| 2M | mit Anschlussleitung, 2 m |
- 1 Kontakt
- einpedalig
- Ausführung einpedalig
- Kleine, flache Bauform
- modernes symetrisches Design
- mit Anschlussleitung, 2 m
- Kontaktvarianten bestehend aus Wechsler- oder Schließerkontakten
Bestelldaten
| Produkt-Typbezeichnung |
NKF1-10Z-B-2M |
| Artikelnummer (Bestellnummer) |
103003077 |
| EAN (European Article Number) |
4030661427805 |
| eCl@ss Nummer, Version 12.0 |
27-37-12-18 |
| eCl@ss Nummer, Version 11.0 |
27-37-12-18 |
| eCl@ss Nummer, Version 9.0 |
27-37-12-18 |
| ETIM Nummer, Version 7.0 |
EC001258 |
| ETIM Nummer, Version 6.0 |
EC001258 |
Zulassungen - Vorschriften
| Zertifikate |
cULus |
Allgemeine Daten
| Vorschriften |
EN IEC 60947-5-1 |
| Werkstoff des Gehäuses |
schlagfester Thermoplast |
| Werkstoff des Pedals |
ABS Thermoplast |
| Farbe des Gehäuses |
RAL 9006 (Weißaluminium) |
| RAL-Farbe des Pedals |
9005 |
| Farbe des Pedals |
schwarz |
| Bruttogewicht |
441 g |
Allgemeine Daten - Eigenschaften
| Anzahl der Schließer |
1 |
Mechanische Daten
| Mechanische Lebensdauer, minimum |
1.000.000 Schaltspiele |
Mechanische Daten - Anschlusstechnik
| Länge der Leitung |
2 m |
| Anschlussart |
Anschlussleitung |

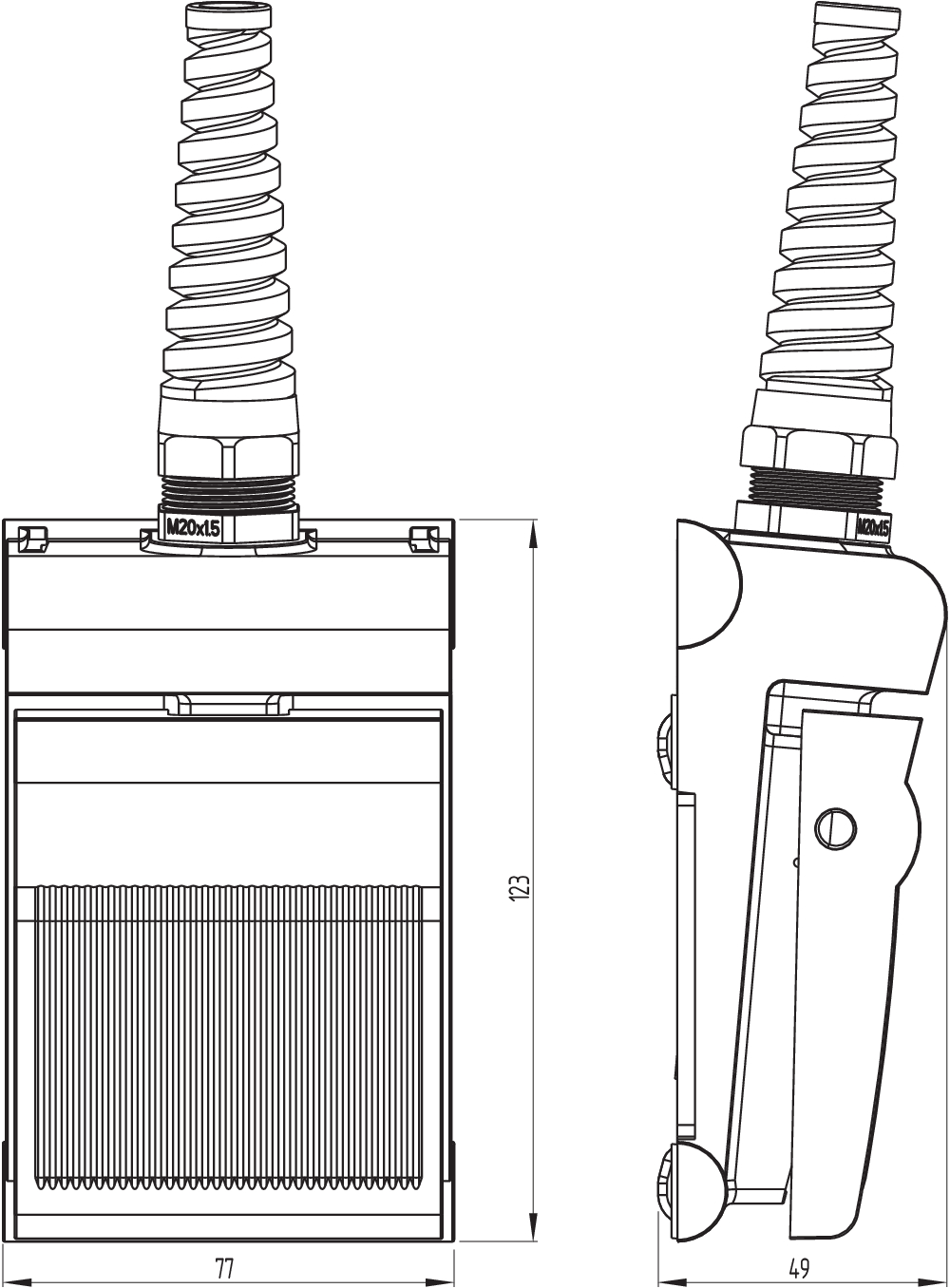

Mechanische Daten - Abmessungen
| Breite |
77 mm |
| Höhe |
49 mm |
| Tiefe |
123 mm |
Umgebungsbedingungen
| Schutzart |
IP67 |
| Umgebungstemperatur |
-25 ... +60 °C |
Elektrische Daten
| Spannung, Gebrauchskategorie AC-15 |
240 VAC |
| Strom, Gebrauchskategorie AC-15 |
2,5 A |
| Spannung, Gebrauchskategorie DC-13 |
24 VDC |
| Strom, Gebrauchskategorie DC-13 |
1 A |
| Schaltelement |
Schließer (NO) |
| Schaltprinzip |
Sprungschaltung |
Sprachfilter
Datenblatt
Betriebsanleitung (EU)
UL-Zertifikat
Broschüre
Download der aktuellen Version von Adobe Reader

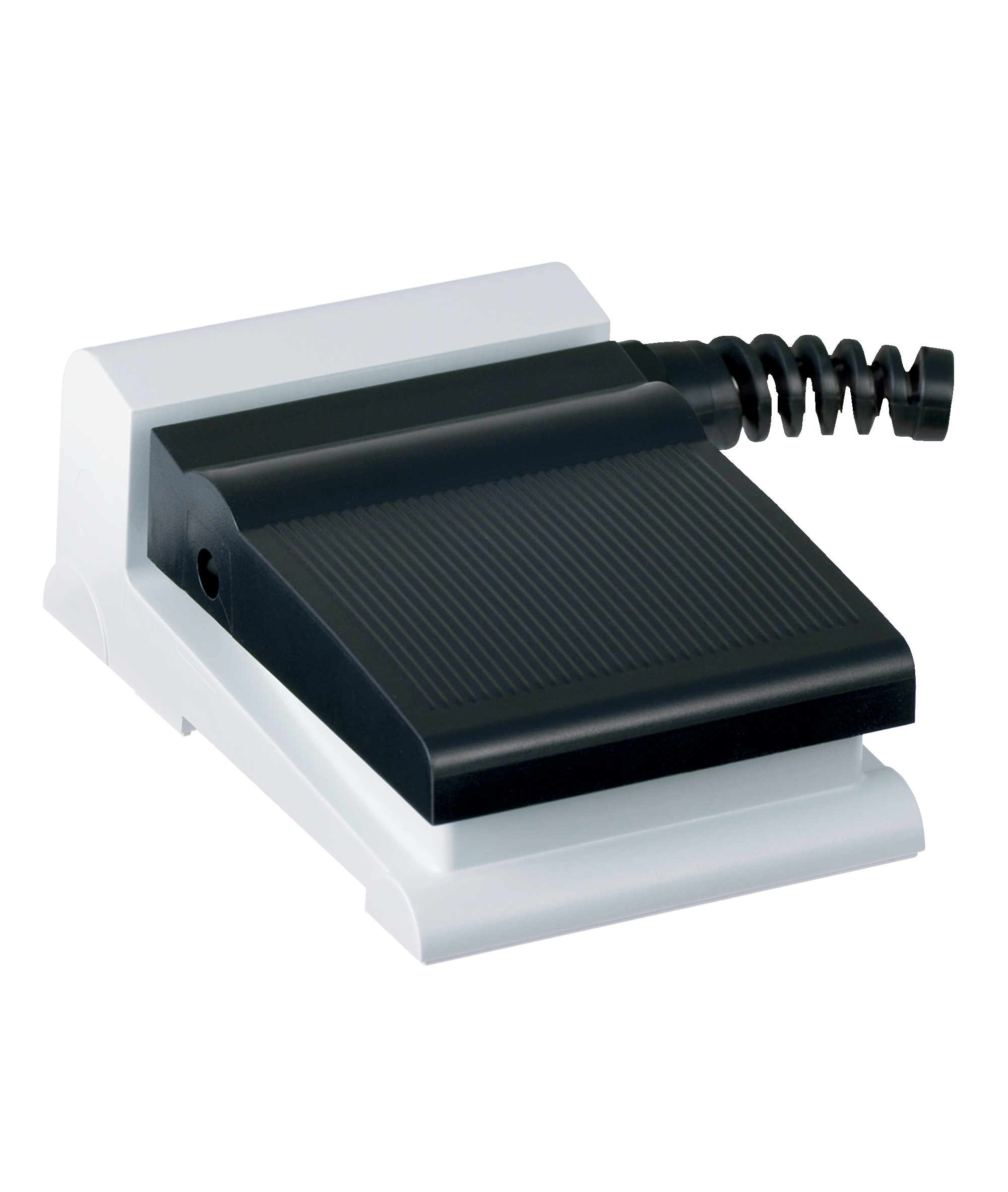

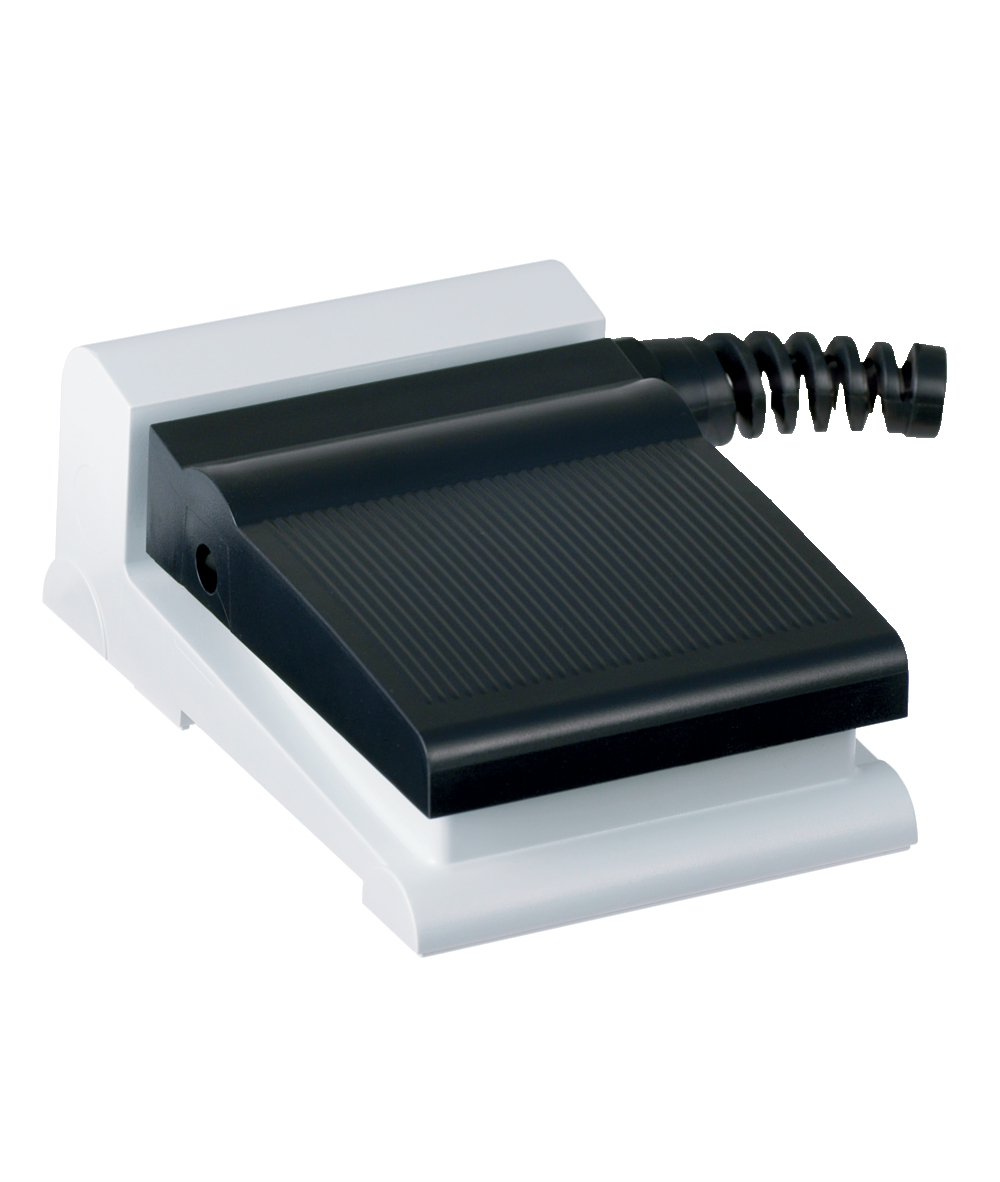

Produktbild (Katalogeinzelphoto )
ID: ktf--f02
| 378,8 kB | .jpg | 352.778 x 416.983 mm - 1000 x 1182 Pixel - 72 dpi
| 35,4 kB | .png | 74.083 x 87.489 mm - 210 x 248 Pixel - 72 dpi
| 38,1 kB | .jpg | 104.42200000000001 x 123.47200000000001 mm - 296 x 350 Pixel - 72 dpi
| 33,7 kB | .png | 74.083 x 74.083 mm - 210 x 210 Pixel - 72 dpi
| 3,1 MB | .png | 145.143 x 171.559 mm - 2000 x 2364 Pixel - 350 dpi
| EU-Konformitätserklärung |  |
| Company: | ACE Schmersal. Eletroeletrônica Industrial Ltda. Av. Brasil, nº 815 Jardim Esplanada CEP: 18557-646 Boituva - SP Brasil Internet: www.schmersal.com.br |
| Erklärung: | Hiermit erklären wir, dass die nachfolgend aufgeführten Bauteile aufgrund der Konzipierung und Bauart den Anforderungen der unten angeführten Europäischen Richtlinien entsprechen. |
| Bezeichnung des Bauteils: | NKF |
| Typ: | siehe Typenschlüssel |
| Beschreibung des Bauteils: | Fußschalter |
| Einschlägige Richtlinien: | Niederspannungsrichtlinie | 2014/35/EU |
| RoHS-Richtlinie | 2011/65/EU |
| Angewandte Normen: | EN 60947-5-1:2017 |
| Ort und Datum der Ausstellung: | Boituva, 18. August 2021 |
 |
| Rechtsverbindliche Unterschrift Marco Antonio De Dato Leiter Konstruktion & Entwicklung |
| UK Declaration of Conformity | |
| Company: | ACE Schmersal Eletroeletrônica Industrial Ltda. Av. Brasil, nº 815 Jardim Esplanada CEP: 18557-646 Boituva - SP Brasil Internet: www.schmersal.com.br |
| Declaration: | We hereby, under sole responsibility, certify that the hereafter described components both in their basic design and construction conform to the relevant statutory requirements, regulations and designated standards of the United Kingdom. |
| Name of the component: | NKF |
| Type: | See ordering code |
| Description of the component: | Foot switch |
| Relevant legislation: | Electrical Equipment (Safety) Regulations | 2016 |
| The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations | 2012 |
| Designated standards: | EN 60947-5-1:2017 |
| UK-Importer / Person authorised for the compilation of the technical documentation: | Schmersal UK Ltd. Paul Kenney Unit 1, Sparrowhawk Close Enigma Business Park Malvern, Worcestershire, WR14 1GL |
| Place and date of issue: | Boituva, August 18, 2022 |
|
| Authorised signature Marco Antonio De Dato Head of Engineering and Design |
AVS Schmersal Vertriebs GmbH, Biróstraße 17, A-1230 Wien
Die genannten Daten und Angaben wurden sorgfältig geprüft. Abbildungen können vom Original abweichen. Weitere technische Daten finden Sie in der Betriebsanleitung. Technische Änderungen und Irrtümer vorbehalten.
