IFL 10-180L-11P
IFL 10-180L-11P
Downloads
| Produkt-Typbezeichnung: IFL (1)-(2)(3)-(4)(5)(6)(7)-(8) |
| (1) | |
| 5 | Schaltabstand 5 mm |
| 8 | Schaltabstand 8 mm |
| 10 | Schaltabstand 10 mm |
| (2) | |
| 18 | Zylinder, Gewinde M18, Metall |
| 180 | Zylinder, Gewinde M18, Kunststoff |
| (3) | |
| 1 | Standard Bauform |
| M | Miniatur Bauform |
| L | Lange Bauform |
| (4) | |
| 01 | Öffner (NC) |
| 10 | Schließer (NO) |
| 10/01 | Schließer (NO) / Öffner (NC) mit Anschlussraum |
| 11 | Schließer (NO) / Öffner (NC) antivalent |
| (5) | |
| 1 | Kabel |
| ST | Stecker |
| T | Leitung mit Tülle |
| A | Wechselstrom/Gleichstrom AC/DC |
| D | DC 2-Leiter |
| (6) | |
| 1 | Standard Steckerversion |
| 2 | Alternative Steckerversion |
| (7) | |
| N | n-schaltend |
| P | p-schaltend |
| (8) | |
| 2033 | Edelstahlgehäuse |
| 2130 | bis +130°C einsetzbar, ohne LED-Zustandsanzeige |
- Kunststoffgehäuse
- DC 4-Leiter
- Lange Bauform
- schutzisoliert
- Bauform M 18 x 1
Bestelldaten
| Produkt-Typbezeichnung |
IFL 10-180L-11P |
| Artikelnummer (Bestellnummer) |
101126730 |
| EAN (European Article Number) |
4030661050607 |
| eCl@ss Nummer, Version 12.0 |
27-27-40-01 |
| eCl@ss Nummer, Version 11.0 |
27-27-01-01 |
| eCl@ss Nummer, Version 9.0 |
27-27-01-01 |
| ETIM Nummer, Version 7.0 |
EC002714 |
| ETIM Nummer, Version 6.0 |
EC002714 |
Zulassungen - Vorschriften
| Zertifikate |
CCC |
Allgemeine Daten
| Vorschriften |
DIN VDE 0660-208 EN IEC 60947-5-2 |
| Gehäusebauform |
Zylinder, Gewinde |
| Einbaubedingungen (mechanisch) |
nicht bündig |
| Werkstoff des Gehäuses |
Kunststoff |
| Werkstoff der aktiven Flächen |
Kunststoff |
| Werkstoff der Mutter |
Kunststoff |
| Werkstoff der Druckscheibe |
Perbunan |
| Bruttogewicht |
95 g |
Allgemeine Daten - Eigenschaften
| Integrierte Anzeige, Status |
Ja |
| Leitungstülle |
Nein |
| Anzahl der Leitungsadern |
4 |
Mechanische Daten
| Anzugsdrehmoment der Muttern, maximum |
3 Nm |
Mechanische Daten - Schaltabstände
| Schaltabstand Sn |
10 mm |
| Nennnschaltabstand Sn |
10 mm |
| Hinweis (Schaltabstand) |
Alle Angaben der Schaltabstände gemäß EN IEC 60947-5-2 |
Mechanische Daten - Anschlusstechnik
| Länge der Leitung |
2 m |
| Anschlussart |
Kabel |
| Anzahl der Leitungsadern |
4 |
| Aderquerschnitt |
0,25 mm2 |
| Werkstoff des Leitungsmantels |
PVC |
Mechanische Daten - Abmessungen
| Durchmesser des Sensors |
18 mm |
| ISO-Gewinde des Sensors |
M18x1 |
| Schlüsselweite |
24 SW |
| Länge des Sensors |
79 mm |
| Breite des Sensors |
16,5 mm |
| Höhe des Sensors |
16,5 mm |
| Durchmesser des Befestigungsschelle |
M18x1 |
Umgebungsbedingungen
| Schutzart |
IP67 |
| Umgebungstemperatur |
-25 ... +70 °C |
| Schwingfestigkeit |
10 … 55 Hz, Amplitude 1 mm |
| Schockfestigkeit |
30 g / 11 ms |
| Schutzklasse |
II |
Elektrische Daten
| Betriebsspannung |
10 ... 60 VDC |
| Art des Spannungsbereichs |
DC |
| Leerlaufstrom I0, typisch |
5,5 mA |
| Bemessungsbetriebsspannung |
10 ... 60 VDC |
| Bemessungsbetriebsstrom |
400 mA |
| Schaltelement |
Schließer (NO) und Öffner (NC) (antivalent) |
| Schutzbeschaltung integriert |
Induktionsschutz Verpolungsschutz |
| Schaltfrequenz, circa |
3.500 Hz |
Elektrische Daten - Digitale Ausgänge
| Spannungsfall Ud, maximum |
1,5 V |
| Strom bei Spannungsfall Ud |
0,4 A |
| Ausführung der Schaltelemente |
p-schaltend |
Zustandsanzeige
| Hinweis (Integrierte Anzeige, Status) |
gelbe LED |
Hinweis
| Hinweis (Allgemein) |
Statt der Muttern kann auch eine Klemmschelle geliefert werden. |
Sprachfilter
Datenblatt
Betriebsanleitung (Beiblatt/Kurzanleitung)
Konformitätserklärung (EU)
CCC-Zertifikat
Download der aktuellen Version von Adobe Reader

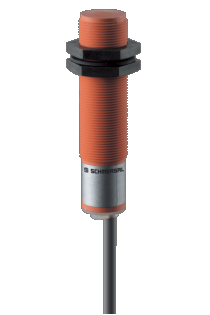

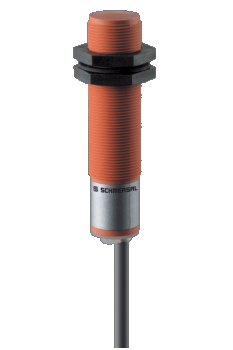

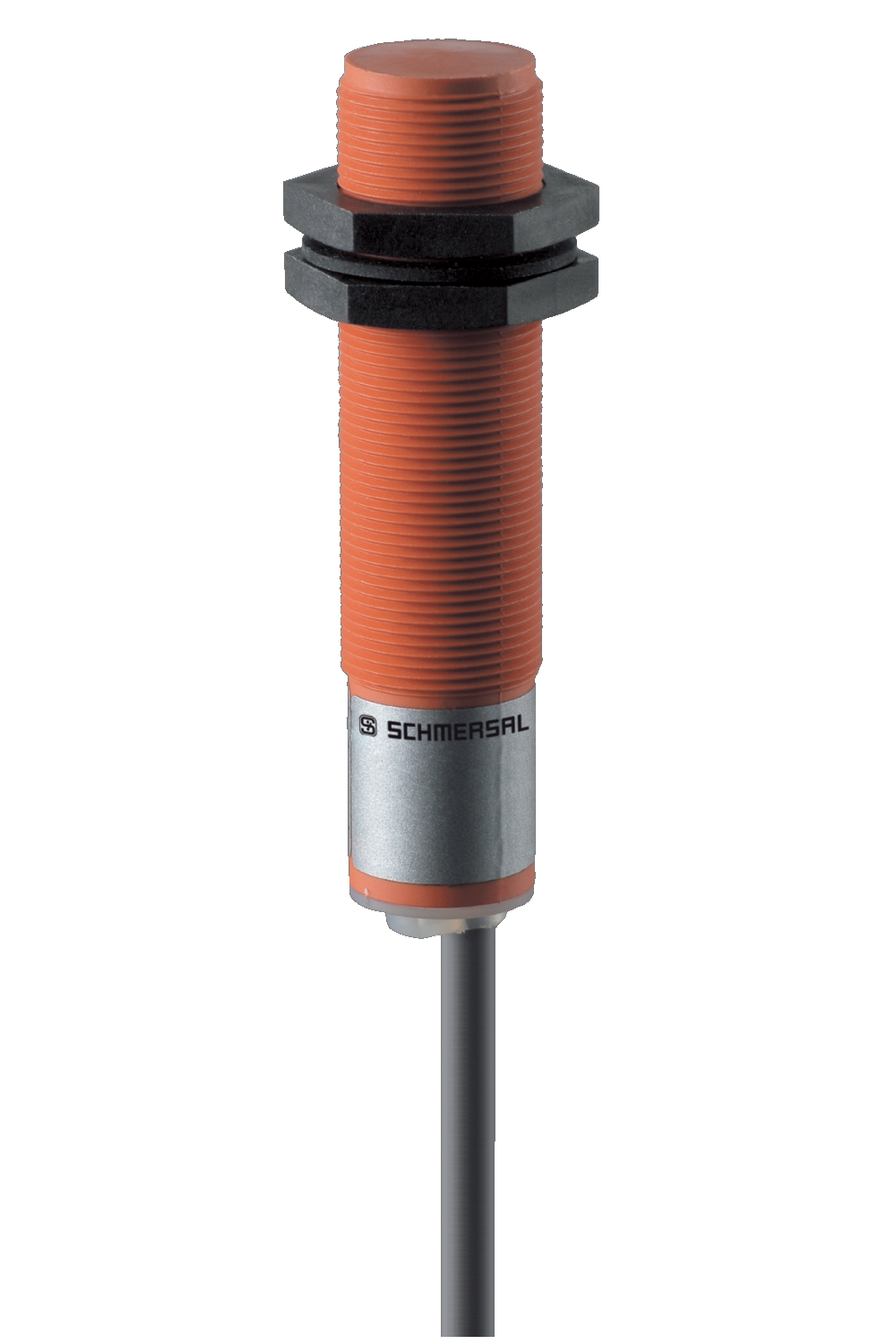

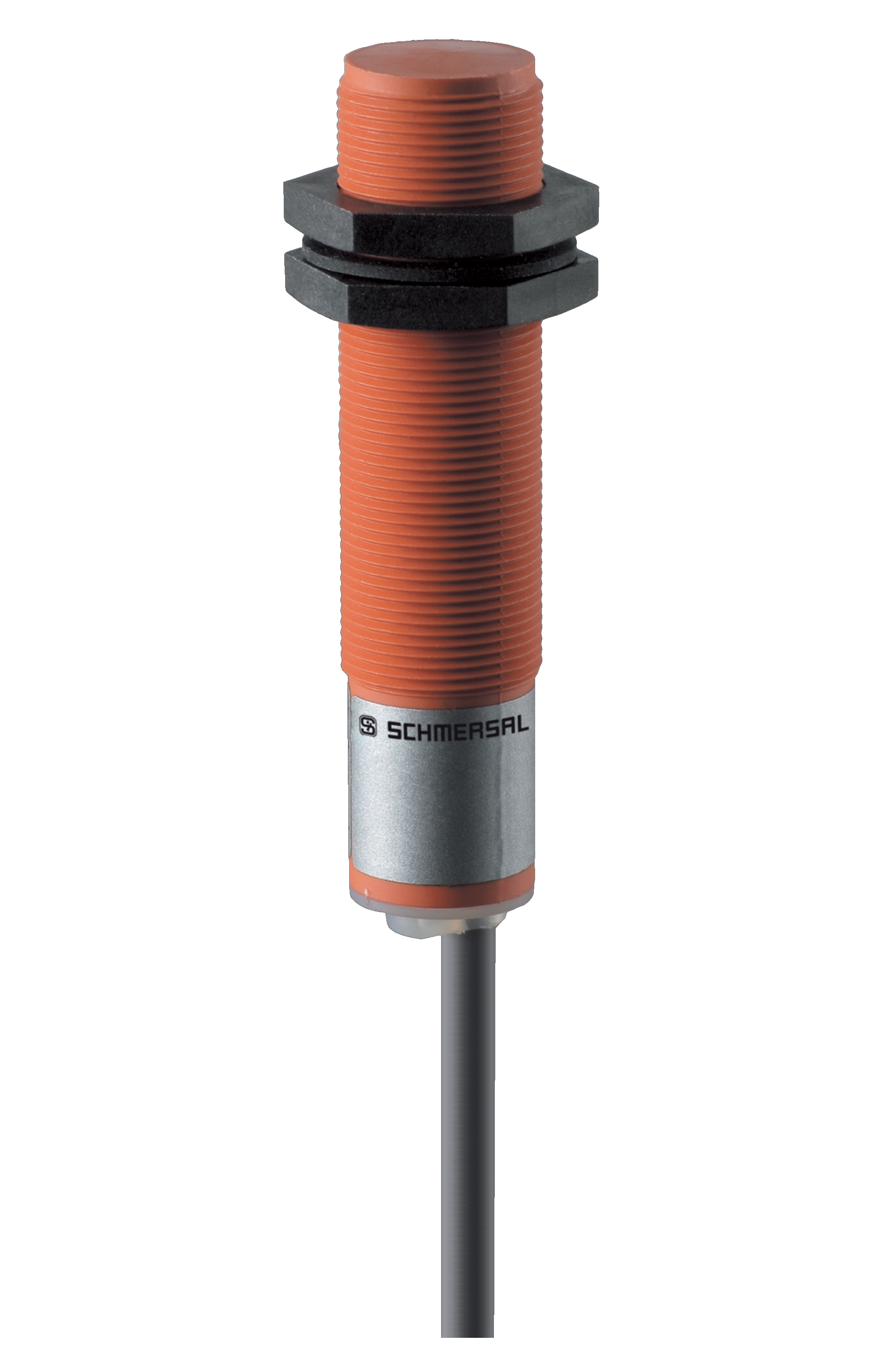

Produktbild (Katalogeinzelphoto )
ID: kifl1f23
| 244,0 kB | .jpg | 352.778 x 529.167 mm - 1000 x 1500 Pixel - 72 dpi
| 35,2 kB | .png | 74.083 x 111.125 mm - 210 x 315 Pixel - 72 dpi
| 15,6 kB | .png | 74.083 x 74.083 mm - 210 x 210 Pixel - 72 dpi
| 2,6 MB | .png | 169.249 x 254 mm - 1999 x 3000 Pixel - 300 dpi
| 19,5 kB | .jpg | 82.197 x 123.47200000000001 mm - 233 x 350 Pixel - 72 dpi

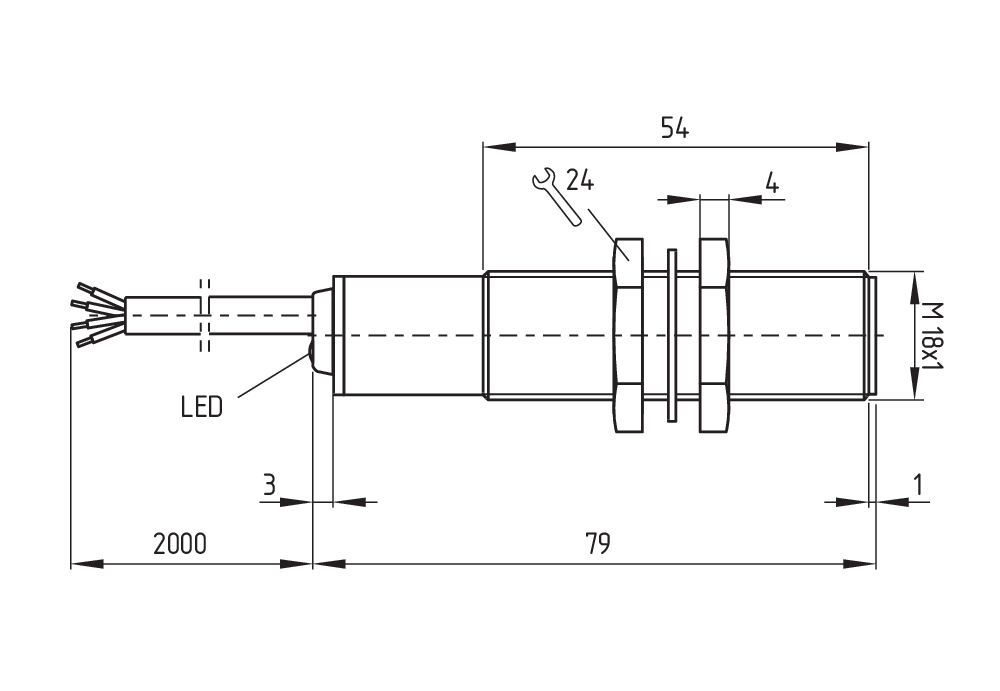

Maßzeichnung Grundgerät
Überwachung der Zuhaltung gem. ISO 14119
zwangsöffnender Öffnerkontakt
betätigt
unbetätigt

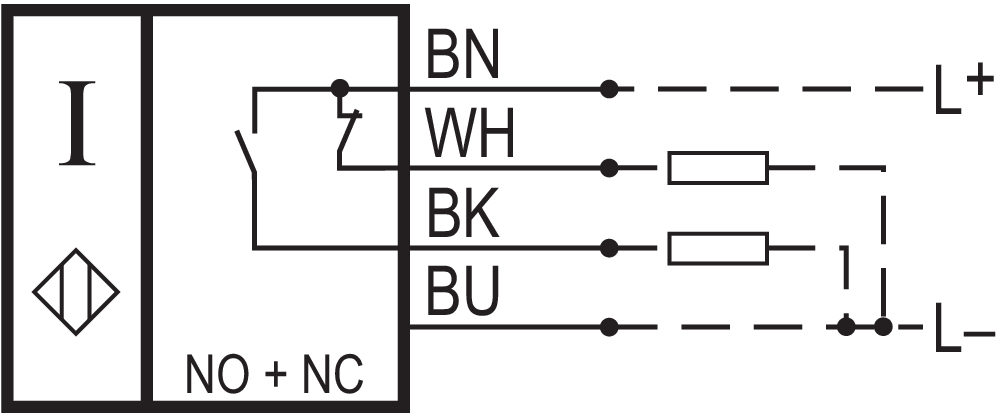

Schließerkontakt
Öffnerkontakt
101068879 ACC-IFL-MOCL-H18
- Zur einfachen Montage der Näherungsschalter mit zylindrischer Bauform Ø 18 mm oder Gewinde M18
| UK Declaration of Conformity |  |
| Company: | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Declaration: | We hereby, under sole responsibility, certify that the hereafter described components both in their basic design and construction conform to the relevant statutory requirements, regulations and designated standards of the United Kingdom. |
| Name of the component: | IFL Design: Ø 4, Ø 6,5, Ø 20, Ø 40, M8, M12, M18, M30, 2.., 3.., 6.., R.. |
| Type: | See ordering code |
| Description of the component: | Inductive proximity switch |
| Relevant legislation: | Electrical Equipment (Safety) Regulations | 2016 |
| Electromagnetic Compatibility Regulations | 2016 | |
| The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations | 2012 |
| Designated standards: | EN IEC 60947-5-2:2020 |
| UK-Importer / Person authorised for the compilation of the technical documentation: | Schmersal UK Ltd. Paul Kenney Unit 1, Sparrowhawk Close Enigma Business Park Malvern, Worcestershire, WR14 1GL |
| Place and date of issue: | Wuppertal, January 16, 2023 |
 |
| Authorised signature Philip Schmersal Managing Director |
AVS Schmersal Vertriebs GmbH, Biróstraße 17, A-1230 Wien
Die genannten Daten und Angaben wurden sorgfältig geprüft. Abbildungen können vom Original abweichen. Weitere technische Daten finden Sie in der Betriebsanleitung. Technische Änderungen und Irrtümer vorbehalten.
