BS-B30-150-RVA
BS-B30-150-RVA
Downloads
- Bandschieflauf-Hebel mit Edelstahlrolle 30 mm Durchmesser
Bestelldaten
| Produkt-Typbezeichnung |
BS-B30-150-RVA |
| Artikelnummer (Bestellnummer) |
153030653 |
| EAN (European Article Number) |
4030661535937 |
| eCl@ss Nummer, Version 12.0 |
27-27-06-12 |
| eCl@ss Nummer, Version 11.0 |
27-27-06-12 |
| eCl@ss Nummer, Version 9.0 |
27-27-06-12 |
| ETIM Nummer, Version 7.0 |
EC001483 |
| ETIM Nummer, Version 6.0 |
EC001483 |
Allgemeine Daten
| Werkstoff des Betätigers |
Edelstahl (V2A) |
| Bruttogewicht |
342 g |
Mechanische Daten
| Werkstoff der Rolle |
Edelstahl (V2A) |
| Positionierschritte für den Betätiger |
10 ° |

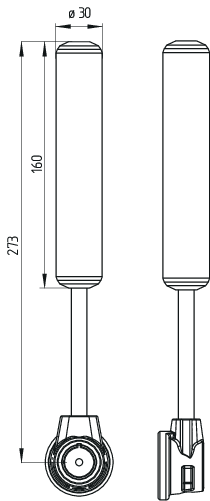

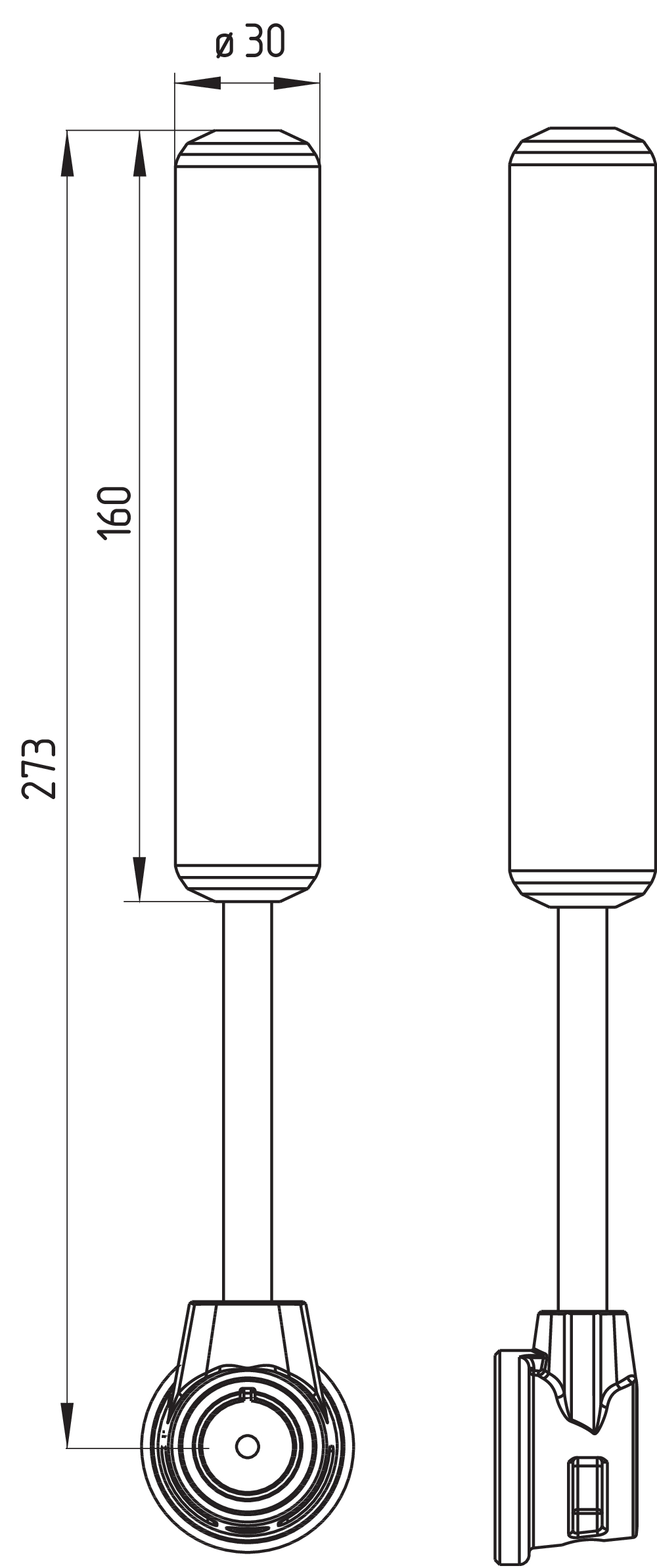

Mechanische Daten - Abmessungen
| Länge der Rolle |
160 mm |
| Durchmesser der Rolle |
30 mm |
| Länge des Hebels |
273 mm |
Sprachfilter
Datenblatt
Broschüre
Download der aktuellen Version von Adobe Reader

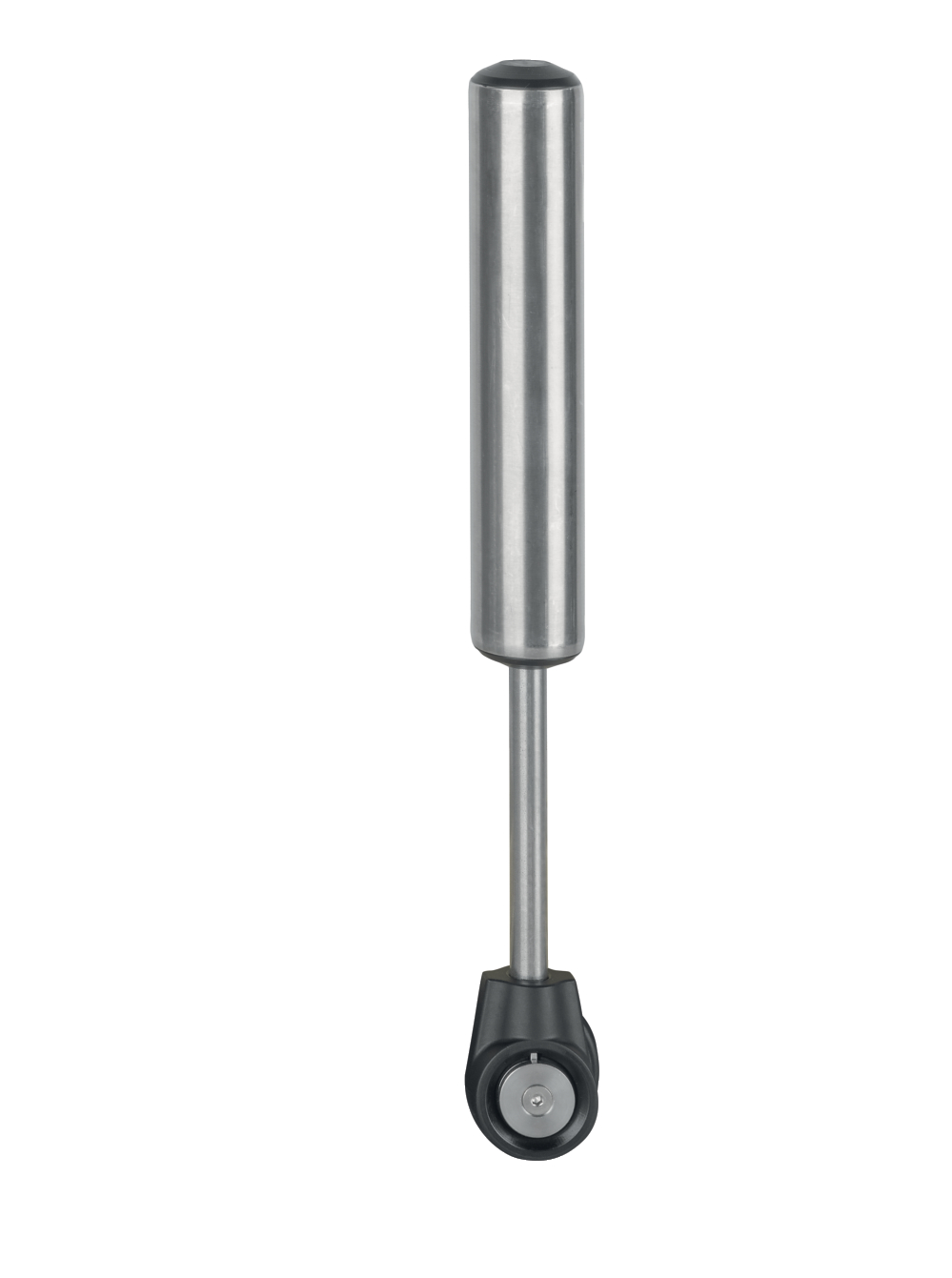

Produktbild (Katalogeinzelphoto )
