Downloads
- Einzeladereinführung
- Kunststoffgehäuse
- Kontaktstifte im Schalter
- 1 Betätigungsebene
- Berührungsschutz mit extra Wandung
- transparenter Deckel
- Befestigungsschrauben M4 unverlierbar
- Anschlussmaße passend zu AZ 05x
- Selbstreinigung durch Reibbewegung der Kontaktbrücke
Bestelldaten
| Produkt-Typbezeichnung |
AZ 05 K 08106 |
| Artikelnummer (Bestellnummer) |
101195810 |
| EAN (European Article Number) |
4030661362700 |
| eCl@ss Nummer, Version 12.0 |
27-27-06-10 |
| eCl@ss Nummer, Version 11.0 |
27-27-06-10 |
| eCl@ss Nummer, Version 9.0 |
27-27-06-10 |
| ETIM Nummer, Version 7.0 |
EC002592 |
| ETIM Nummer, Version 6.0 |
EC002592 |
Zulassungen - Vorschriften
| Zertifikate |
TÜV cULus |
Allgemeine Daten
| Vorschriften |
EN 81 |
| Werkstoff des Gehäuses |
Kunststoff, glasfaserverstärkter Thermoplast, selbstverlöschend |
| Werkstoff des Gehäusedeckels |
transparenter Thermoplast, selbstverlöschend |
| Bruttogewicht |
35 g |
Allgemeine Daten - Eigenschaften
| Verwendbar für Aufzüge |
Ja |
| Anzahl der Sicherheitskontakte |
1 |
Mechanische Daten
| Betätigungsebene |
1 |
| Mechanische Lebensdauer, minimum |
1.000.000 Schaltspiele |
| Betätigungshub |
5 mm |
| Betätigungskraft, circa |
1,6 N |
| Befestigung |
Rundlöcher |
Mechanische Daten - Anschlusstechnik
| Leitungseinführung |
Einzeladereinführung |
| Anschlussart |
Schraubanschluss M20 x 1.5 |
Mechanische Daten - Abmessungen
| Breite |
72 mm |
| Höhe |
40 mm |
| Tiefe |
26 mm |
Umgebungsbedingungen
| Schutzart |
IP00 |
| Umgebungstemperatur |
-15 ... +70 °C |
| Relative Feuchtigkeit, maximum |
95 % |
| Hinweis (Relative Feuchtigkeit) |
nicht kondensierend |
Umgebungsbedingungen - Isolationskennwerte
| Bemessungsisolationsspannung Ui |
500 V |
Elektrische Daten
| Thermischer Dauerstrom |
4 A |
| Spannung, Gebrauchskategorie AC-15 |
230 VAC |
| Strom, Gebrauchskategorie AC-15 |
2 A |
| Spannung, Gebrauchskategorie DC-13 |
200 VDC |
| Strom, Gebrauchskategorie DC-13 |
1 A |
| Schaltelement |
Öffner (NC) |
| Schaltprinzip |
Druckkontakt mit Reibung |
| Werkstoff der Kontakte, elektrisch |
Cu-Nieten mit Silberauflage |
Lieferumfang
| Lieferumfang |
Der Betätiger ist nicht im Lieferumfang enthalten. |
Hinweis
| Hinweis (Allgemein) |
Anschlussschrauben können durch Stopfen verschlossen werden. (2 Stopfen pro Schalter) |
Sprachfilter
Datenblatt
Betriebsanleitung (Beiblatt/Kurzanleitung)
Konformitätserklärung (EU)
UL-Zertifikat
TÜV-Zertifikat
Download der aktuellen Version von Adobe Reader

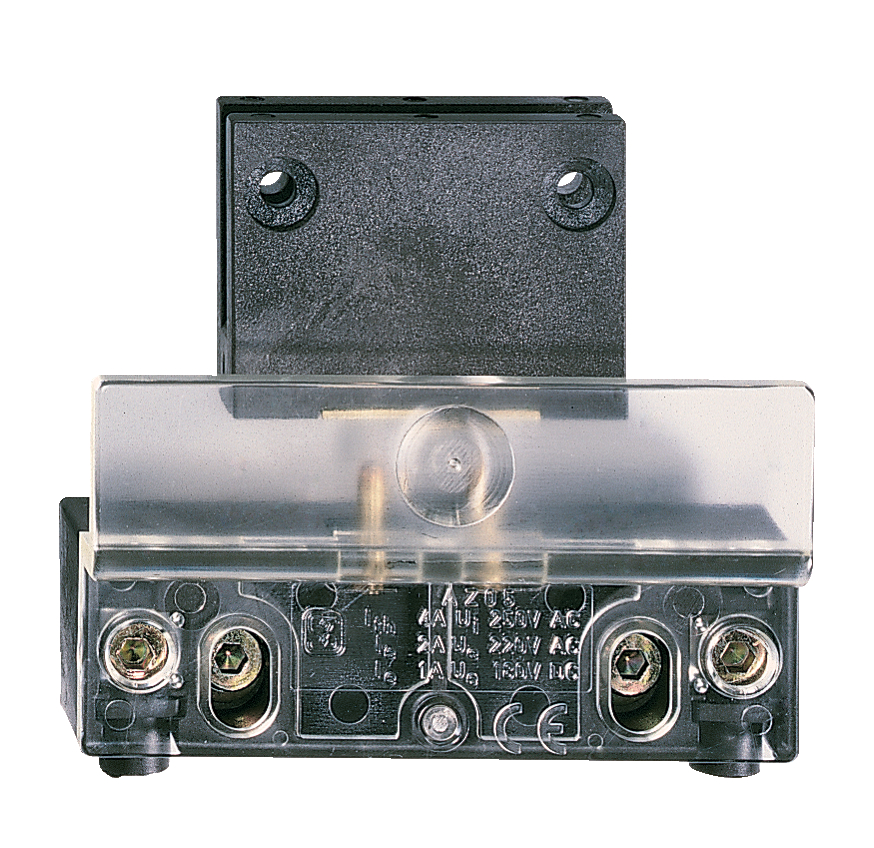

Produktbild (Katalogeinzelphoto )
ID: kaz05f01
| 693,9 kB | .jpg | 308.32800000000003 x 299.156 mm - 874 x 848 Pixel - 72 dpi
| 50,9 kB | .png | 74.083 x 71.967 mm - 210 x 204 Pixel - 72 dpi
| 90,7 kB | .jpg | 123.47200000000001 x 119.944 mm - 350 x 340 Pixel - 72 dpi
| 69,2 kB | .png | 74.083 x 74.083 mm - 210 x 210 Pixel - 72 dpi
| 6,1 MB | .png | 166.55700000000002 x 161.644 mm - 2000 x 1941 Pixel - 305 dpi

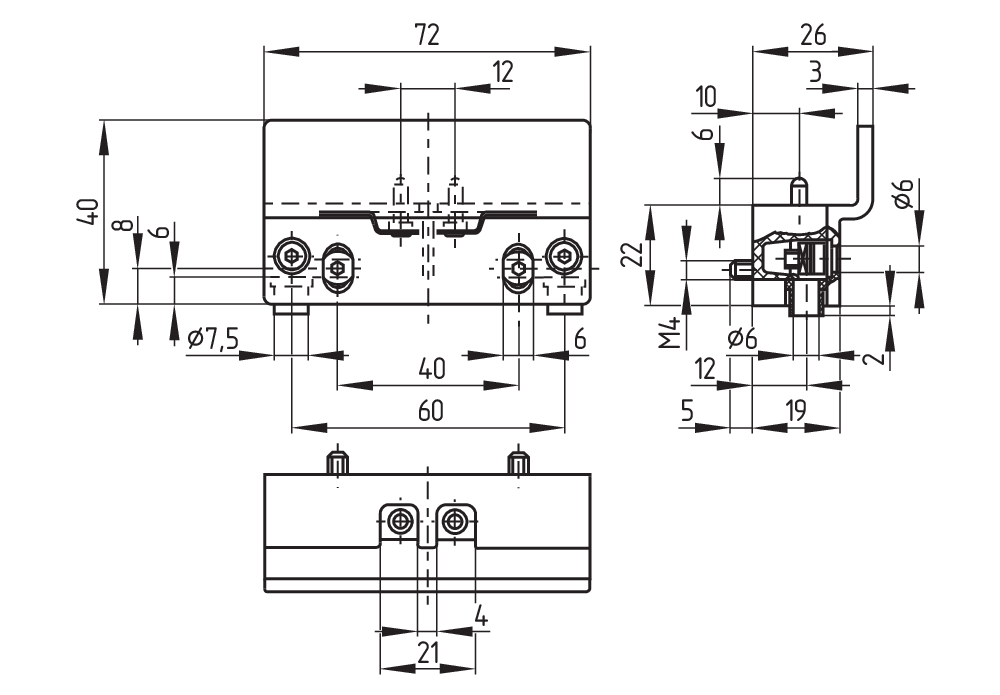

Maßzeichnung Grundgerät
