AZM40Z-I2-ST-1P2P-PH
| Produkt-Typbezeichnung: AZM40(1)-(2)-ST-1P2P-(3) |
| (1) | |
| Z | Zuhaltungsüberwachung > |
| B | Betätigerüberwachung |
| (2) | |
| ohne | Standard Codierung |
| I1 | Individuelle Codierung |
| I2 | Individuelle Codierung, mehrfach anlernbar |
| (3) | |
| ohne | Senkbohrungen für Senkkopfschrauben (Standard) |
| PH | Planes Gehäuse für überstehende Schrauben |
- Kleine, flache Bauform
- 119,5 mm x 40 mm x 20 mm
- hohe Zuhaltekraft 2000 N
- Rastkraft 40 N
- Bedarfsgerechter Manipulationsschutz durch RFID-Technologie
- Individuell codierte Varianten mit Codierstufe hoch gemäß ISO 14119
- Nur eine Ausführung für Dreh- und Schiebetüren
- Betätiger kann Zuhaltung stufenlos innerhalb eines 180° Winkels anfahren.
- Symmetrischer Anbau, beidseitig anschraubbar
Bestelldaten
| Produkt-Typbezeichnung |
AZM40Z-I2-ST-1P2P-PH |
| Artikelnummer (Bestellnummer) |
103037335 |
| EAN (European Article Number) |
4030661543758 |
| eCl@ss Nummer, Version 12.0 |
27-27-26-03 |
| eCl@ss Nummer, Version 11.0 |
27-27-26-03 |
| eCl@ss Nummer, Version 9.0 |
27-27-26-03 |
| ETIM Nummer, Version 7.0 |
EC002593 |
| ETIM Nummer, Version 6.0 |
EC002593 |
Zulassungen - Vorschriften
| Zertifikate |
TÜV cULus FCC IC ANATEL UKCA |
Allgemeine Daten
| Vorschriften |
EN ISO 13849-1 EN ISO 14119 EN IEC 60947-5-3 EN IEC 61508 |
| Codierung |
Individuelle Codierung, mehrfach anlernbar |
| Codierstufe gemäß EN ISO 14119 |
hoch |
| Wirkprinzip |
RFID |
| Frequenzband RFID |
125 kHz |
| Sendeleistung RFID, maximum |
-6 dBm |
| Werkstoff des Gehäuses |
Leichtmetall-Druckguss und Kunststoff (glasfaserverstärkter Thermoplast) |
| Reaktionszeit, maximum |
100 ms |
| Risikozeit, maximum |
200 ms |
| Reaktionszeit der Sicherheitsausgänge bei Abschaltung durch die Sicherheitseingänge, maximum |
1,5 ms |
| Bruttogewicht |
303 g |
Allgemeine Daten - Eigenschaften
| Zuhaltungs-Überwachung |
Ja |
| Rastung |
Ja |
| Hilfsentriegelung |
Ja |
| Kurzschlusserkennung |
Ja |
| Querschlusserkennung |
Ja |
| Reihenschaltung |
Ja |
| Sicherheitsfunktionen |
Ja |
| Integrierte Anzeige, Status |
Ja |
| Anzahl der Sicherheitskontakte |
2 |
Sicherheitsbetrachtung
| Vorschriften |
EN ISO 13849-1 EN IEC 61508 |
Sicherheitsbetrachtung - Verriegelungsfunktion
| Performance Level, bis |
e |
| Kategorie |
4 |
| PFH-Wert |
1,10 x 10⁻⁹ /h |
| PFD-Wert |
8,90 x 10⁻⁵ |
| Safety Integrity Level (SIL), geeignet für Anwendungen in |
3 |
| Gebrauchsdauer |
20 Jahre |
Sicherheitsbetrachtung - Zuhaltefunktion
| Performance Level, bis |
d |
| Kategorie |
2 |
| PFH-Wert |
3,00 x 10⁻⁹ /h |
| PFD-Wert |
2,40 x 10⁻⁴ |
| Safety Integrity Level (SIL), geeignet für Anwendungen in |
2 |
| Gebrauchsdauer |
20 Jahre |
Mechanische Daten
| Verriegelungsprinzip |
bistabil |
| Mechanische Lebensdauer, Sperrzyklen |
1.000.000 Schaltspiele |
| Mechanische Lebensdauer, Betätigerzyklen |
500.000 Schaltspiele |
| Hinweis (Mechanische Lebensdauer) |
ab Geräteversion V2 (V1 = 200.000 Betätigerzyklen) |
| Zuhaltekraft FZh gemäß EN ISO 14119 |
2.000 N |
| Zuhaltekraft Fmax, maximum |
2.600 N |
| Rastkraft |
40 N |
| Hinweis (Rastkraft) |
+/- 25% |
| Betätigungsgeschwindigkeit, maximum |
0,5 m/s |
| Befestigung |
Befestigungslöcher plan |
| Ausführung der Befestigungsschrauben |
2x M5 |
| Anzugsdrehmoment der Befestigungsschrauben, minimum |
4 Nm |
| Anzugsdrehmoment der Befestigungsschrauben, maximum |
6 Nm |
| Hinweis |
Maximales Anzugsdrehmoment der verwendeten Befestigungsschrauben beachten. |
Mechanische Daten - Schaltabstände
| Gesicherter Schaltabstand "EIN" Sao |
1 mm |
| Gesicherter Schaltabstand "AUS" Sar |
8 mm |
| Hinweis (Schaltabstand) |
Alle Angaben der Schaltabstände gemäß EN IEC 60947-5-3 |
Mechanische Daten - Anschlusstechnik
| Länge der Sensorkette, maximum |
200 m |
| Hinweis (Länge der Sensorkette) |
Leitungslänge und Leitungsquerschnitt verändern den Spannungsfall in Abhängigkeit vom Ausgangsstrom |
| Hinweis (Reihenschaltung) |
Anzahl der Geräte unbegrenzt, externen Leitungsschutz beachten, max. 31 Geräte bei serieller Diagnose SD |
| Anschlussart |
Steckverbinder M12, 8-polig, A-codiert |
Mechanische Daten - Abmessungen
| Länge des Sensors |
119,5 mm |
| Breite des Sensors |
40 mm |
| Höhe des Sensors |
20 mm |
Umgebungsbedingungen
| Schutzart |
IP66 IP67 IP69 |
| Umgebungstemperatur |
-20 ... +55 °C |
| Lager- und Transporttemperatur |
-40 ... +85 °C |
| Relative Feuchtigkeit, maximum |
93 % |
| Hinweis (Relative Feuchtigkeit) |
nicht kondensierend nicht vereisend |
| Schwingfestigkeit |
10 … 55 Hz, Amplitude 1 mm |
| Schockfestigkeit |
30 g / 11 ms |
| Schutzklasse |
III |
| Zulässige Aufstellhöhe über NN, maximum |
2.000 m |
Umgebungsbedingungen - Isolationskennwerte
| Bemessungsisolationsspannung Ui |
32 VDC |
| Bemessungsstoßspannungsfestigkeit Uimp |
0,8 kV |
| Überspannungskategorie |
III |
| Verschmutzungsgrad |
3 |
Elektrische Daten
| Betriebsspannung |
24 VDC -15 % / +10 % |
| Leerlaufstrom I0, typisch |
100 mA |
| Stromaufnahme Magnet im Umschaltmoment, Spitzenwert |
600 mA / 100 ms |
| Bemessungsbetriebsspannung |
24 VDC |
| Bemessungsbetriebsstrom |
1.200 mA |
| Bedingter Bemessungskurzschlussstrom |
100 A |
| Externe Leitungs- und Geräteabsicherung |
2A gG |
| Bereitschaftsverzögerung, maximum |
4.000 ms |
| Schaltfrequenz, maximum |
0,25 Hz |
| Elektrische Absicherung, maximum |
2 A |
Elektrische Daten - Magnetansteuerung
| Bezeichnung, Magnetansteuerung |
IN |
| Schaltschwellen |
-3 V … 5 V (Low) 15 V … 30 V (High) |
| Einschaltdauer Magnet |
100 % |
| Testpulsdauer, maximum |
5 ms |
| Testpulsintervall, minimum |
40 ms |
| Klassifizierung ZVEI CB24I, Senke |
C0 |
| Klassifizierung ZVEI CB24I, Quelle |
C1 C2 C3 |
| Stromaufnahme bei 24V, Minimum |
10 mA |
| Stromaufnahme bei 24V, Maximum |
15 mA |
Elektrische Daten - Sichere digitale Eingänge
| Bezeichnung, Sicherheitseingänge |
X1 und X2 |
| Schaltschwellen |
−3 V … 5 V (Low) 15 V … 30 V (High) |
| Stromaufnahme bei 24 V |
5 mA |
| Testpulsdauer, maximum |
1 ms |
| Testpulsintervall, minimum |
100 ms |
| Klassifizierung ZVEI CB24I, Senke |
C1 |
| Klassifizierung ZVEI CB24I, Quelle |
C1 C2 C3 |
Elektrische Daten - Sichere digitale Ausgänge
| Bezeichnung, Sicherheitsausgänge |
Y1 und Y2 |
| Bemessungsbetriebsstrom |
250 mA |
| Ausführung der Schaltelemente |
kurzschlussfest, p-schaltend |
| Spannungsfall Ud, maximum |
2 V |
| Reststrom Ir, maximum |
0,5 mA |
| Spannung, Gebrauchskategorie DC-12 |
24 VDC |
| Strom, Gebrauchskategorie DC-12 |
0,25 A |
| Spannung, Gebrauchskategorie DC-13 |
24 VDC |
| Strom, Gebrauchskategorie DC-13 |
0,25 A |
| Testpulsintervall, typisch |
1000 ms |
| Testpulsdauer, maximum |
0,5 ms |
| Klassifizierung ZVEI CB24I, Quelle |
C2 |
| Klassifizierung ZVEI CB24I, Senke |
C1 C2 |
Elektrische Daten - Diagnoseausgänge
| Bezeichnung, Diagnoseausgänge |
OUT |
| Ausführung der Schaltelemente |
kurzschlussfest, p-schaltend |
| Spannungsfall Ud, maximum |
2 V |
| Spannung, Gebrauchskategorie DC-12 |
24 VDC |
| Strom, Gebrauchskategorie DC-12 |
0,05 A |
| Spannung, Gebrauchskategorie DC-13 |
24 VDC |
| Strom, Gebrauchskategorie DC-13 |
0,05 A |
| Gebrauchskategorie DC-12 |
24 VDC / 0,05 A |
Zustandsanzeige
| Hinweis (LED-Zustandsanzeige) |
Betriebszustand: gelbe LED Fehler Funktionsstörung: rote LED Versorgungsspannung UB: grüne LED |
Kontaktbelegung
| PIN 1 |
A1 Versorgungsspannung Ub |
| PIN 2 |
X1 Sicherheitseingang 1 |
| PIN 3 |
A2 GND |
| PIN 4 |
Y1 Sicherheitsausgang 1 |
| PIN 5 |
OUT Diagnoseausgang |
| PIN 6 |
X2 Sicherheitseingang 2 |
| PIN 7 |
Y2 Sicherheitsausgang 2 |
| PIN 8 |
IN Magnetansteuerung |
Zubehör
| Empfehlung (Betätiger) |
AZM40-B1-PH |
Sprachfilter
Datenblatt
Betriebsanleitung (EU)
TÜV-Zertifikat
UL-Zertifikat
FCC-Zertifikat
IC-Zertifikat
UKCA-Zertifikat
ANATEL-Zertifikat
Broschüre
SISTEMA-VDMA Bibliothek/Library
Download der aktuellen Version von Adobe Reader

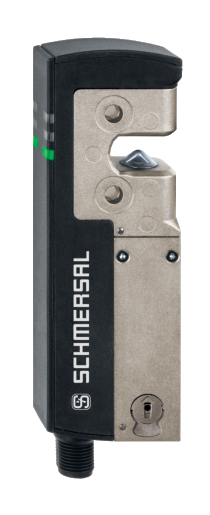

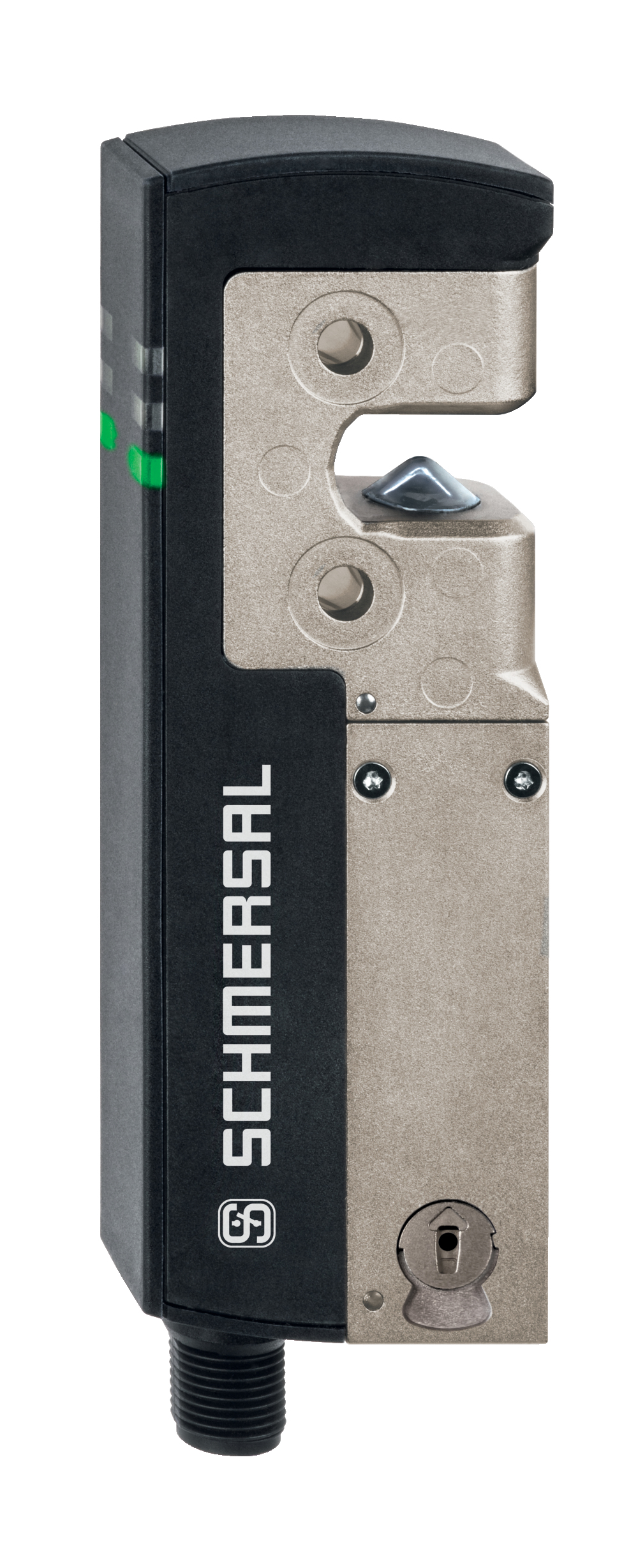

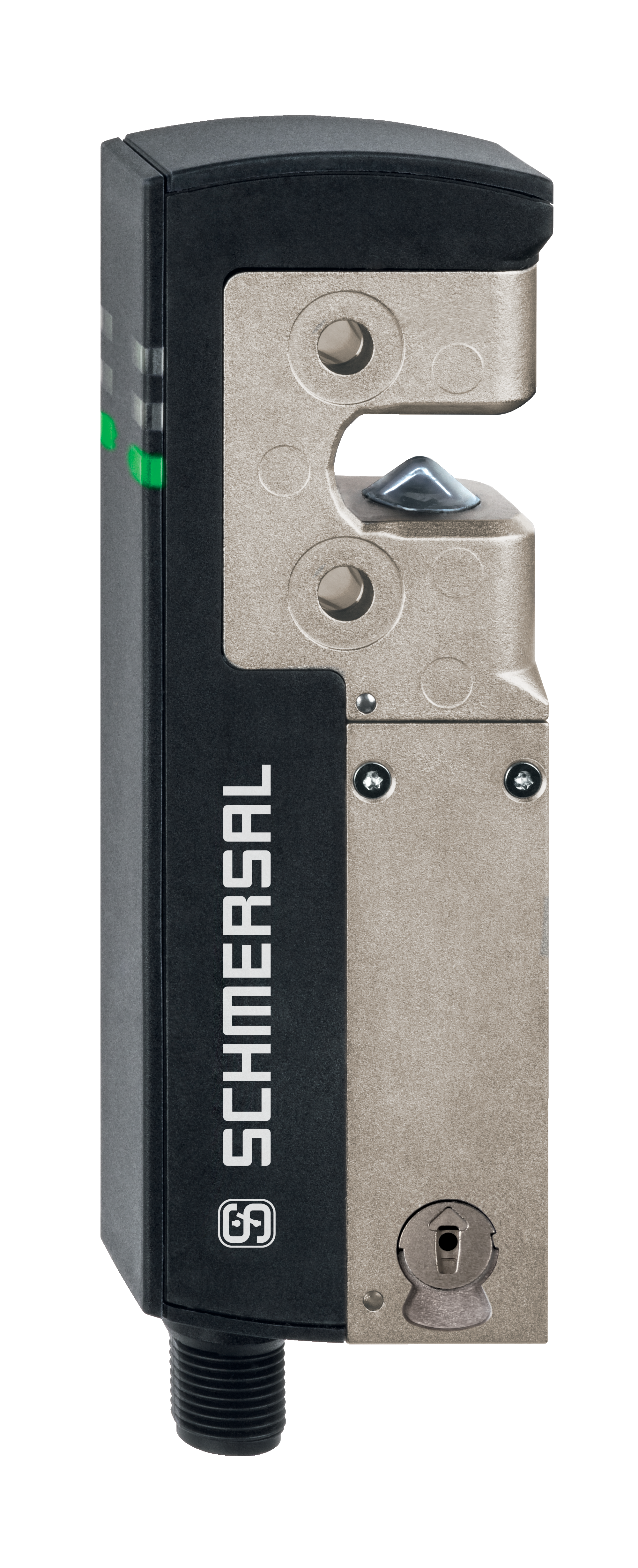

Produktbild (Katalogeinzelphoto )
ID: kaz40f24
| 1,1 MB | .jpg | 352.778 x 866.422 mm - 1000 x 2456 Pixel - 72 dpi
| 25,8 kB | .jpg | 50.094 x 123.47200000000001 mm - 142 x 350 Pixel - 72 dpi
| 24,2 kB | .png | 74.083 x 74.083 mm - 210 x 210 Pixel - 72 dpi
| 11,9 MB | .png | 169.333 x 415.88300000000004 mm - 2000 x 4912 Pixel - 300 dpi
| 124,9 kB | .png | 74.083 x 181.681 mm - 210 x 515 Pixel - 72 dpi
Maßzeichnung Grundgerät
Maßzeichnung Grundgerät
Schaltungsbeispiel
Anwendungsbeispiel allgemein
