DHS-U1-BKWH-L8-5.00-RGB-LT
DHS-U1-BKWH-L8-5.00-RGB-LT
| Produkt-Typbezeichnung: DHS-U1-BKWH-(1)-(2)-(3) |
| (1) | |
| Ohne elektrischen Anschluss | |
| LST5-0.25 | Anschlussleitung mit Stecker M12, 5-polig, 0,25 m |
| LST8-0.25 | Anschlussleitung mit Stecker M12, 8-polig, 0,25 m |
| L5-5.00 | Anschlussleitung, 5-adrig, 5 m |
| L8-5.00 | Anschlussleitung, 8-adrig, 5 m |
| (2) | |
| Türgriff unbeleuchtet | |
| RGB | Türgriff beleuchtet |
| (3) | |
| Kein Bedienelement | |
| LT | Leuchttaster |
- Für links oder rechts angeschlagene Schutztüren
- Mit Türgriffbeleuchtung und Leuchttaster
- Anschlussleitung, 8-adrig, 5 m
- Schutzart IP65 / IP67
- Maschinenzustand direkt am Türgriff erkennbar
- Türgriff im ergonomischen Design
- Kombinierbar mit Sicherheitszuhaltung AZM40 oder Sicherheitssensor RSS260
- Alternativ auch ohne Sicherheitsschaltgerät einsetzbar
Bestelldaten
| Produkt-Typbezeichnung |
DHS-U1-BKWH-L8-5.00-RGB-LT |
| Artikelnummer (Bestellnummer) |
103053689 |
| EAN (European Article Number) |
4030661640518 |
| eCl@ss Nummer, Version 12.0 |
27-33-01-90 |
| eCl@ss Nummer, Version 11.0 |
27-33-01-90 |
| eCl@ss Nummer, Version 9.0 |
27-33-01-90 |
| ETIM Nummer, Version 7.0 |
EC000229 |
| ETIM Nummer, Version 6.0 |
EC000229 |
Zulassungen - Vorschriften
| Zertifikate |
cULus |
Allgemeine Daten
| Vorschriften |
EN IEC 60947-5-1 |
| Werkstoff des Gehäuses |
Kunststoff, glasfaserverstärkter Thermoplast |
| Werkstoff des Griffkörpers |
lichtdurchlässiges PMMA |
| Bruttogewicht |
558 g |
| Werkstoff des Halters |
Kunststoff, glasfaserverstärkter Thermoplast |
| Farbe der Leuchtdrucktaster-Kalotte |
gelb blau grün rot weiß |
Allgemeine Daten - Eigenschaften
| Frei belegbarer Taster |
Ja |
| Beleuchtbar |
Ja |
Mechanische Daten
| Mechanische Lebensdauer, Befehlsgeräte |
1.000.000 Schaltspiele |
| Betätigungshub |
1 mm |
| Betätigungskraft, maximum |
10 N |
| Hinweis (Prelldauer) |
Prelldauer bei einer Betätigungsgeschwindigkeit von 100 mm/s |
| Ausführung der Befestigungsschrauben |
2x M6 |
| Anzugsdrehmoment der Schraube |
3,5 Nm |
| Typische Betätigungskraft des Drucktasters |
10 N |
| Ausführung der Befestigungsschrauben für den Griffkörper |
2x Torx Plus T20x25 |
| Anzugsdrehmoment der Befestigungsschrauben für den Griffkörper |
2,5 Nm |
Mechanische Daten - Anschlusstechnik
| Länge der Leitung |
5 m |
| Anschlussart |
Anschlussleitung, 8-polig |
| Aderquerschnitt |
0,2 mm2 |
| Durchmesser der Leitung |
5,5 mm |
| Biegeradius (fest) |
5 x Ø-Leitung |
| Biegeradius (bewegt) |
10 x Ø-Leitung |
| Aderquerschnitt |
24 AWG |
| Werkstoff des Leitungsmantels |
PUR |
Mechanische Daten - Abmessungen
| Länge |
202 mm |
| Breite |
40 mm |
| Höhe |
84 mm |
Umgebungsbedingungen
| Schutzart |
IP66 IP67 |
| Umgebungstemperatur |
-25 ... +45 °C |
| Lager- und Transporttemperatur |
-40 ... +85 °C |
| Relative Feuchtigkeit, maximum |
93 % |
| Hinweis (Relative Feuchtigkeit) |
nicht kondensierend nicht vereisend |
| Schwingfestigkeit |
10 … 150 Hz, Amplitude 0,35 mm (EN 60947-5-2) |
| Schockfestigkeit |
30 g / 11 ms (EN 60947-5-2) |
| Schutzklasse |
III |
| Zulässige Aufstellhöhe über NN, maximum |
3.000 m |
Umgebungsbedingungen - Isolationskennwerte
| Bemessungsisolationsspannung Ui |
32 VDC |
| Bemessungsstoßspannungsfestigkeit Uimp |
0,8 kV |
| Überspannungskategorie |
III |
| Verschmutzungsgrad |
3 |
Elektrische Daten
| Betriebsspannung |
24 VDC -15 % / +10 % |
| Stromaufnahme bei 24V |
5 mA |
| Meldeleuchte Stromaufnahme |
30 mA |
| Bemessungsbetriebsspannung |
24 VDC |
| Bemessungsbetriebsstrom |
150 mA |
| Bedingter Bemessungskurzschlussstrom |
100 A |
| Spannung, Gebrauchskategorie DC-12 |
24 VDC |
| Strom, Gebrauchskategorie DC-12 |
0,03 A |
| Spannung, Gebrauchskategorie DC-13 |
24 VDC |
| Strom, Gebrauchskategorie DC-13 |
0,03 A |
| Externe Leitungs- und Geräteabsicherung |
2A gG |
| Eingänge, Schaltschwellen |
−3 V … 5 V (Low) 11 V … 30 V (High) |
| Prelldauer, maximum |
2 ms |
| Maximale Schalthäufigkeit |
1.000 /h |
Kontaktbelegung
| PIN 1 |
24 VDC: weiß |
| PIN 2 |
Eingang rote RGB-LED: braun (BR) |
| PIN 3 |
GND: grün |
| PIN 4 |
Schließer-Kontakt (Leuchttaster): gelb (YE) |
| PIN 5 |
Eingang grüne RGB-LED: grau (GY) |
| PIN 6 |
Eingang blaue RGB-LED: rosa (PK) |
| PIN 7 |
n.c.: blau (BU) |
| PIN 8 |
Eingang LED (im Leuchttaster): rot (RD) |
Lieferumfang
| Lieferumfang |
Die Tasterkappen (blau, grün. rot, weiß, gelb) sind im Lieferumfang enthalten. |
| Hinweis (Lieferumfang, Anzahl und Art) |
Der Betätigereinsatz ist bei Bedarf separat zu bestellen: Verwendung mit Sicherheitssensor RSS260: 103055438 ACC-DHS-U1-INS-RST-U-2 Verwendung ohne integrierten Betätiger: 103055437 ACC-DHS-U1-INS |
Sprachfilter
Datenblatt
Betriebsanleitung (EU)
UL-Zertifikat
Broschüre
Download der aktuellen Version von Adobe Reader

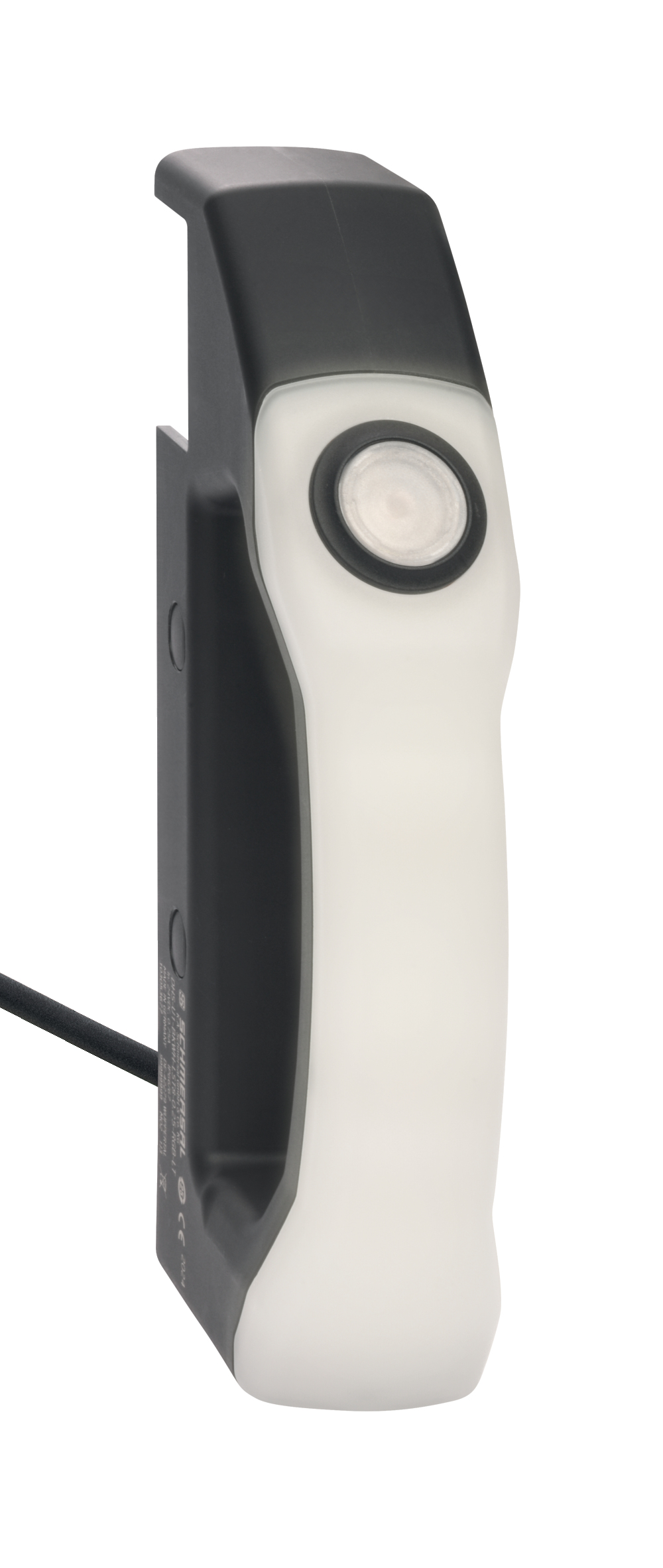

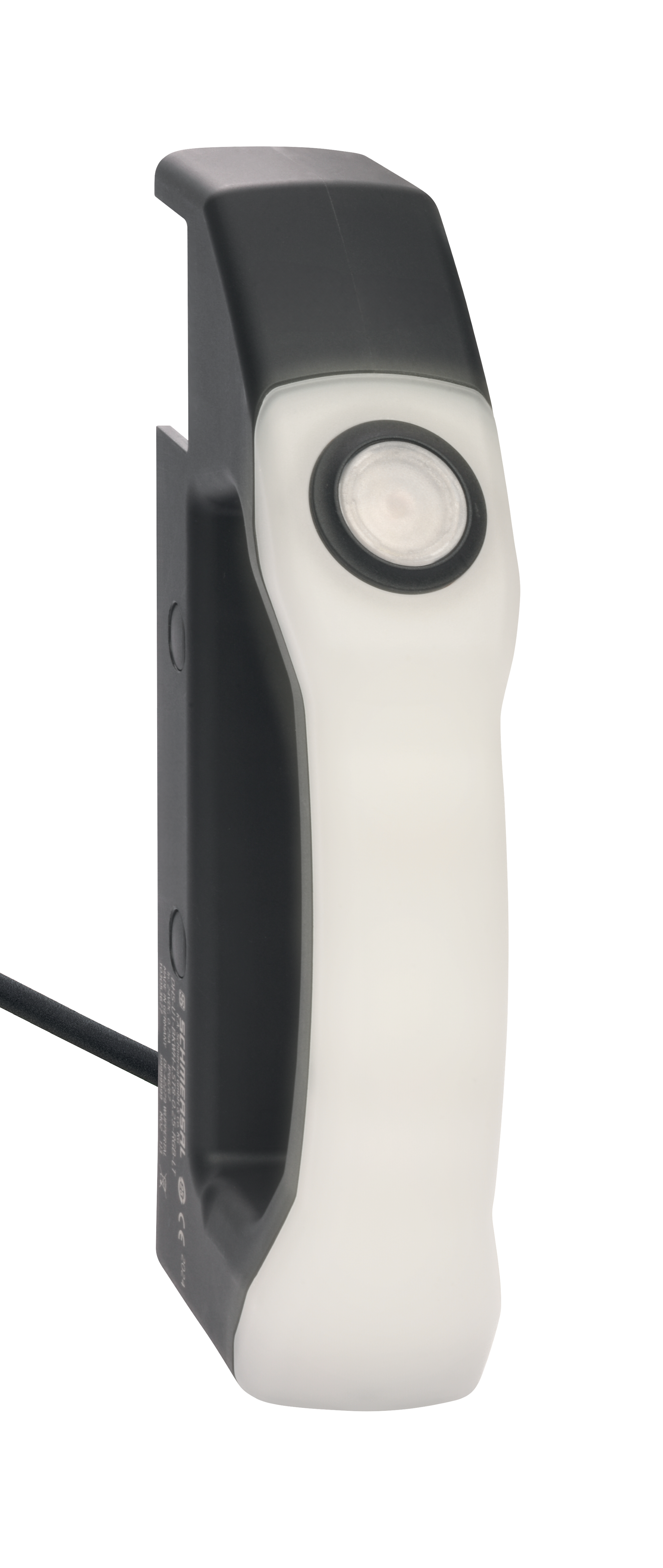

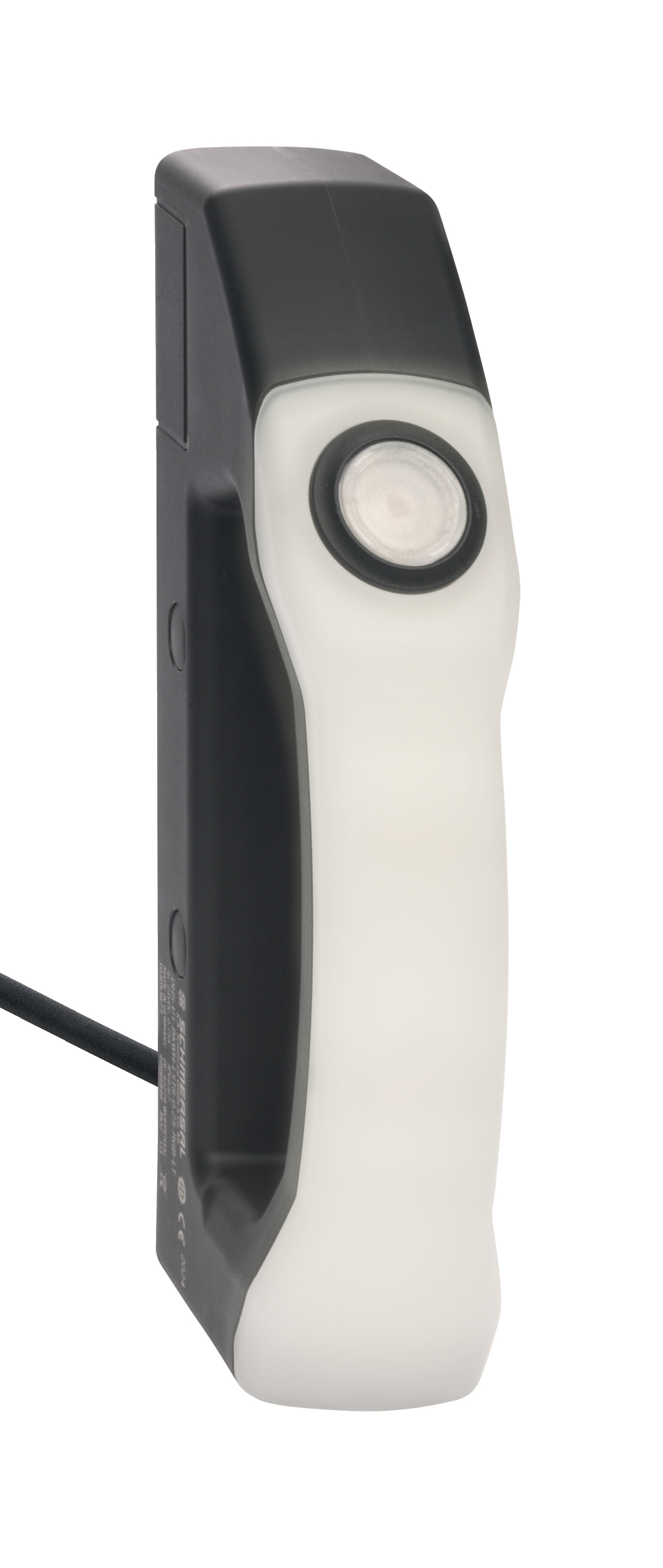

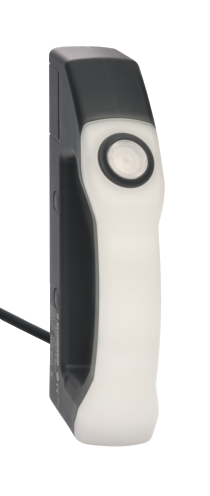

Produktbild (Katalogeinzelphoto )
ID: kdhs-f35
| 405,9 kB | .jpg | 352.778 x 833.967 mm - 1000 x 2364 Pixel - 72 dpi
| 69,2 kB | .png | 74.083 x 174.978 mm - 210 x 496 Pixel - 72 dpi
| 16,9 kB | .png | 74.083 x 74.083 mm - 210 x 210 Pixel - 72 dpi
| 5,8 MB | .png | 169.333 x 400.389 mm - 2000 x 4729 Pixel - 300 dpi
| 14,5 kB | .jpg | 52.211000000000006 x 123.47200000000001 mm - 148 x 350 Pixel - 72 dpi
103055437 ACC-DHS-U1-INS
- Betätigereinsatz
- Für die Verwendung des DHS-U1 ohne zugehöriges Sicherheitsschaltgerät
103055438 ACC-DHS-U1-INS-RST-U-2
- Betätigereinsatz
- Inkl. Betätiger RST-U-2 und Befestigungsschraube
- Für die Verwendung des DHS-U1 in Verbindung mit Sicherheitssensor RSS260
| EU-Konformitätserklärung |  |
| Original | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Erklärung: | Hiermit erklären wir, dass die nachfolgend aufgeführten Bauteile aufgrund der Konzipierung und Bauart den Anforderungen der unten angeführten Europäischen Richtlinien entsprechen. |
| Bezeichnung des Bauteils: | DHS-U1 |
| Typ: | siehe Typenschlüssel |
| Beschreibung des Bauteils: | Türgriffsystem |
| Einschlägige Richtlinien: | EMV-Richtlinie | 2014/30/EU |
| RoHS-Richtlinie | 2011/65/EU |
| Angewandte Normen: | EN 60947-5-1:2017 + AC:2020 |
| Bevollmächtigter für die Zusammenstellung der technischen Unterlagen: | Oliver Wacker Möddinghofe 30 42279 Wuppertal |
| Ort und Datum der Ausstellung: | Wuppertal, 21. Mai 2024 |
 |
| Rechtsverbindliche Unterschrift Philip Schmersal Geschäftsführer |
