MP-AZM40
MP-AZM40
Downloads
- Montageplatten-Set für Sicherheitszuhaltung AZM40 und Betätiger AZM40-B1
- Geeignet für Profilsystembreiten von 20 mm, 30 mm, 45 mm, 50 mm und 60 mm
Bestelldaten
| Produkt-Typbezeichnung |
MP-AZM40 |
| Artikelnummer (Bestellnummer) |
103045324 |
| EAN (European Article Number) |
4030661564807 |
| eCl@ss Nummer, Version 12.0 |
27-27-26-92 |
| eCl@ss Nummer, Version 11.0 |
27-27-26-92 |
| eCl@ss Nummer, Version 9.0 |
27-27-26-92 |
| ETIM Nummer, Version 7.0 |
EC002594 |
| ETIM Nummer, Version 6.0 |
EC002594 |
Allgemeine Daten
| Werkstoff |
Edelstahl |
| Farbe des Produktes |
silber |
| Bruttogewicht |
283 g |
Mechanische Daten - Abmessungen
| Breite |
40 mm |
| Höhe |
80 mm |
| Tiefe |
6 mm |
Lieferumfang
| Lieferumfang des Montagematerials |
2x Befestigungsblech |
Hinweis
| Hinweis (Allgemein) |
Die Universal-Montageplatte ist für Profilsystembreiten von 20 mm, 30 mm, 45 mm, 50 mm und 60 mm geeignet. |

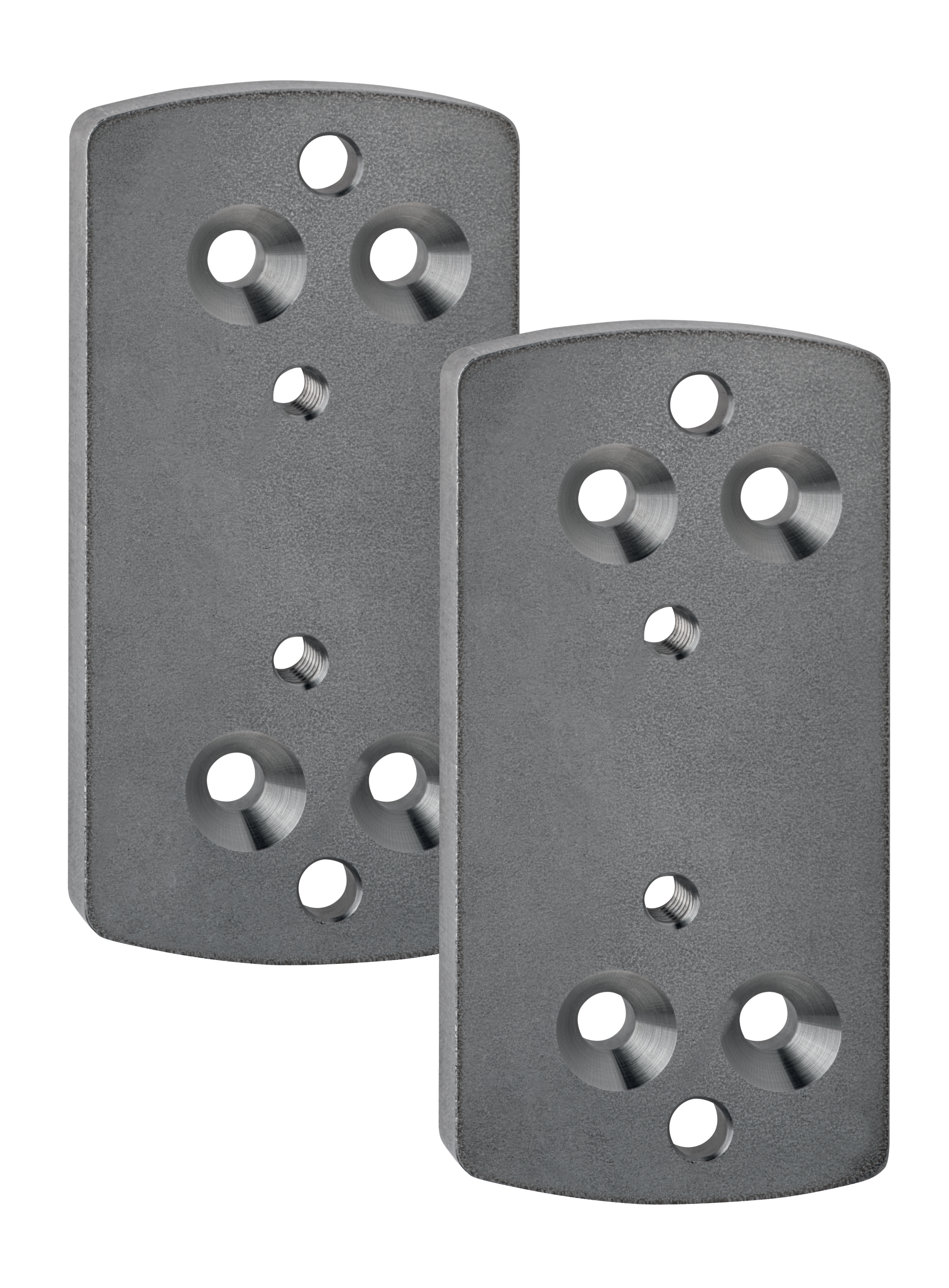

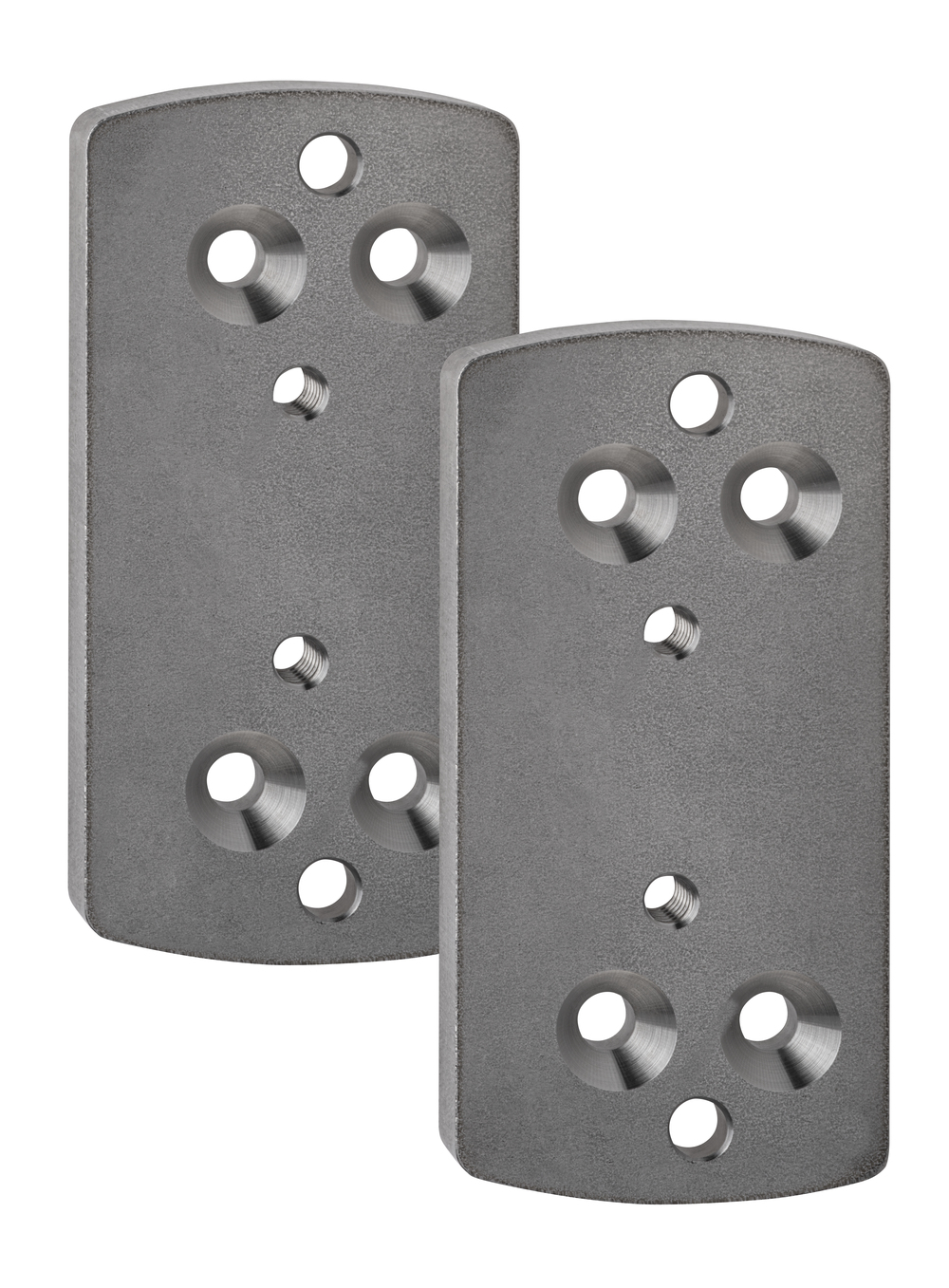

Produktbild (Katalogeinzelphoto )
ID: kaz40f36
| 616,3 kB | .jpg | 352.778 x 478.71900000000005 mm - 1000 x 1357 Pixel - 72 dpi
| 65,7 kB | .png | 74.083 x 100.542 mm - 210 x 285 Pixel - 72 dpi
| 35,2 kB | .png | 74.083 x 74.083 mm - 210 x 210 Pixel - 72 dpi
| 5,7 MB | .png | 169.333 x 229.78500000000003 mm - 2000 x 2714 Pixel - 300 dpi
| 42,1 kB | .jpg | 91.01700000000001 x 123.47200000000001 mm - 258 x 350 Pixel - 72 dpi

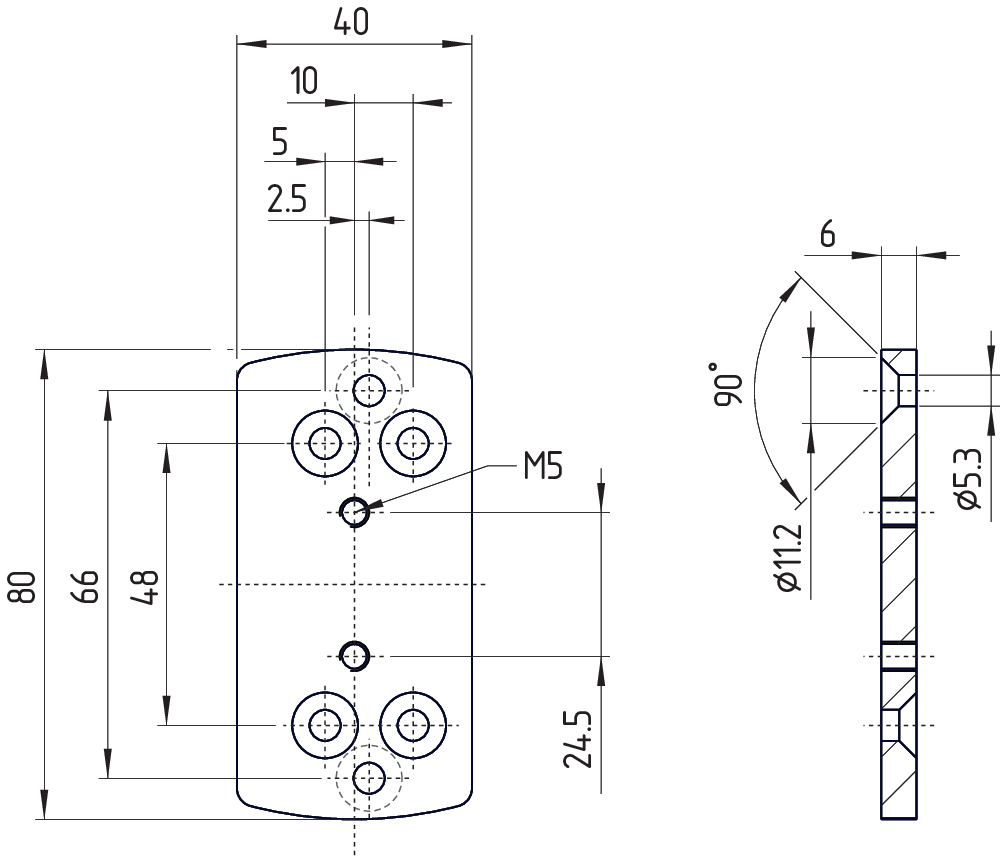

Maßzeichnung Grundgerät
AVS Schmersal Vertriebs GmbH, Biróstraße 17, A-1230 Wien
Die genannten Daten und Angaben wurden sorgfältig geprüft. Abbildungen können vom Original abweichen. Weitere technische Daten finden Sie in der Betriebsanleitung. Technische Änderungen und Irrtümer vorbehalten.
