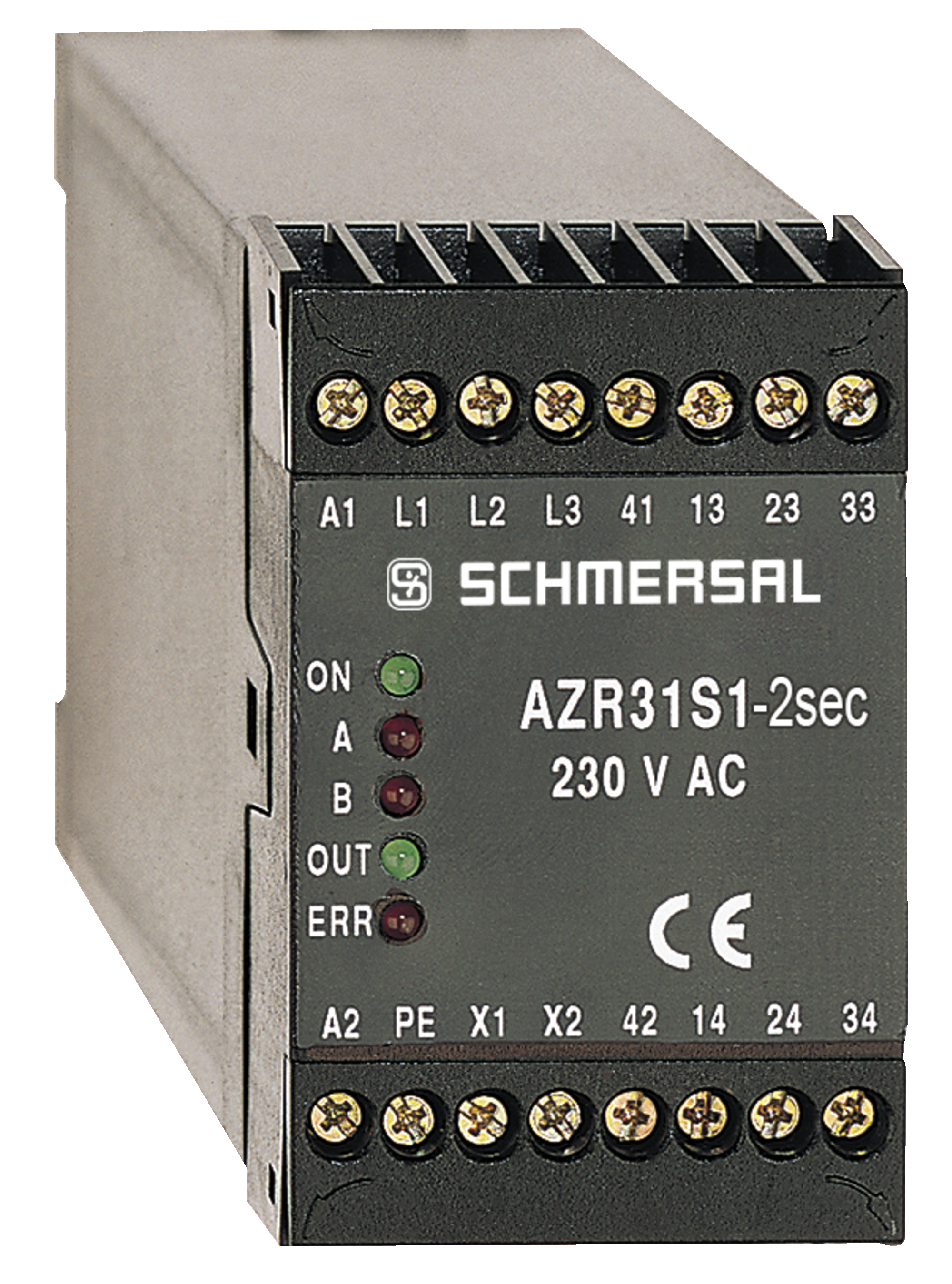

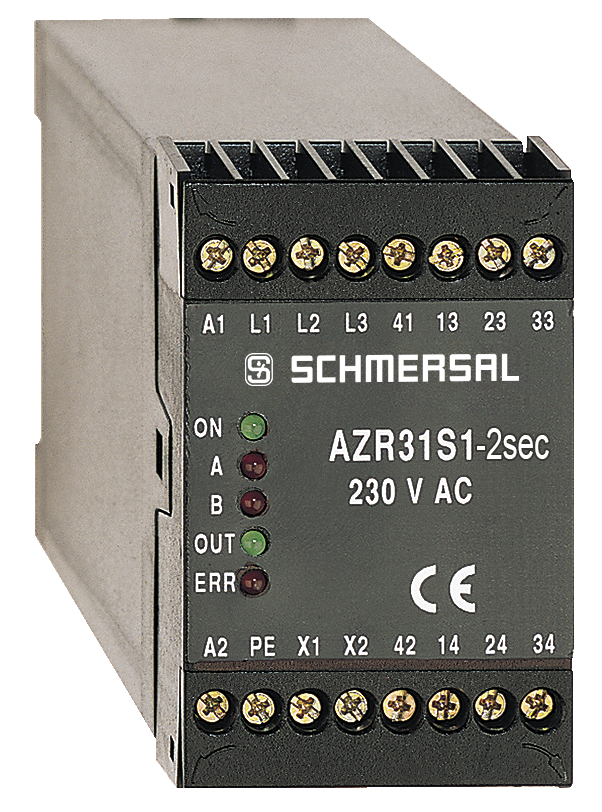

AZR31S1-2SEC./230VAC

Artikelnummer: 101179105
Arkiv
AZR31S1-2SEC./230VAC

Downloads

ePLAN Data
CADENAS CAD Data
SISTEMA Data
  • Driftssikre standsningsmonitorer
  • Følerfri opdagelse af maskinstop ved overvågning af e.m.f.
  • Direkte forbindelse til trefasede motorer
  • Passende til forbindelse til en frekvenskonverter med følgende interface-dato: roterende hysterese 0 ... 1000 Hz; koblingsfrekvens på slutniveauet op til 16 kHz; motorspændingsrækkevidde 0 ... 400 V
  • Denne driftssikre maskinstandsningsmonitor har den særlige fordel at der ikke påkræves nogle justeringer for en nødvendig værdi når den tages i brug.
  • 3 sikkerhedskontakter, STOP 0
  • 1 Signal udgang

Bestillings data

Tip (leveringsdygtighed)

Leveres ikke længere!
Produkttypebetegnelse

AZR31S1-2SEC./230VAC
Artikenummer (Bestillingsnummer)

101179105
EAN (European Article Number)

4030661446554
eCl@ss number, version 12.0

27-37-18-19
eCl@ss number, version 11.0

27-37-18-19
eCl@ss Nummer, Version 9.0

27-37-18-19
ETIM number, version 7.0

EC001449
ETIM number, version 6.0

EC001449

Globale egenskaber

Forskrifter

EN IEC 62061

EN ISO 13849-1

EN IEC 60947-5-1

EN IEC 60947-5-3

EN IEC 60947-5-5

EN IEC 61508

EN IEC 60204-1

EN IEC 60947-1
Klimastress

EN 60068-2-78
Materiale til kapsling

Plastik, glass-fibre reinforced thermoplastic
Bruttovægt

400 g

Generelle data - egenskaber

Registrering af ledningsbrud

Ja
Kortslutningsregistrering

Ja
Tilbagekoblingssløjfe

Ja
Automatisk reset-funktion

Ja
Registrering af jordforbindelse

Ja
Integreret display, status

Ja
Antal hjælpekontakter

1
Antal LEDs

5
Antal sikkerhedskontakter

3

Klassifikation

At standardisere, Forskrifter

EN IEC 60947-5-1

EN IEC 61508
PFH-værdi

2,00 x 10⁻⁸ /h
Brugstid

20 År
Common Cause Failure (CCF), minimum

65
STOP kategori

0

Klassifikation - relæudgange

Performance Level, Stop 0, til

e
Kategori, Stop 0

4
Diagnostic Coverage (DC) Level, Stop 0

≥ 99 %
Safety Integrity Level (SIL), Stop 0, egnet i

3

Mekaniske data

Mekanisk levetid, minimum

10.000.000 koblinger
Fastgørelse

Hurtig montage på standard DIN-skinne iht. DIN EN 60715

Mekaniske data - Tilslutning

Terminalbetegnelser

IEC/EN 60947-1
Tilslutning, Stik

stiv eller fleksibel

Skrueforbindelse M20 x 1.5
Tilslutningskvadrat, minimum

0,25 mm²
Tilslutningskvadrat , maksimum

2,5 mm²
Tilspændingsmoment af Klemmer

0,6 Nm

Mekaniske data - afmåling

Bredde

45 mm
Højde

73,2 mm
Dybde

121 mm

Omgivende forhold

Beskyttelsesklasse på huset

IP40
Beskyttelsesmåde konstruktionsdesign

IP54
Beskyttelsesklasse af klemmer eller terminaler

IP20
Ambient temperature

-25 ... +45 °C
Storage and transport temperature

-40 ... +85 °C
Vibrationsstabilitet iht. EN 60068-2-6

10 - 55 Hz, amplitude 0,35 mm
Modstand over for slag

30 g / 11 ms

Omgivende forhold - Isolationsparametre

Fastsat impulsmodstandsspænding

4 kV
Overspændingskategori

III
Grad af forurening iht. IEC/EN 60664-1

2

Elektrisk data

Frekvensrækkevidde

50 Hz

60 Hz
Operating voltage

230 VAC -15 % / +10 %
Rated operating voltage

230 VAC
Fastsat vekselstrømsspænding for kontroller, 50 Hz, minimum

195.5 VAC
Fastsat vekselstrømsspænding for kontroller, AC 50 Hz, maksimum

253 VAC
Fastsat vekselstrømsspænding for kontroller, 60 Hz, minimum

195.5 VAC
Fastsat vekselstrømsspænding for kontroller, AC 60 Hz, maksimum

253 VAC
Elektrisk effektforbrug, maksimum

4 VA
Kontaktmodstand, maksimum {Ω}

0,1 Ω
Bemærk, (Kontaktmodstand)

i ny tilstand
Ledningslængde (master/slave), maksimum

10 m
Forsinket udkobling ved strømsvigt, typisk

80 ms
Forsinkelse af frafald ved NØDSTOP, typisk

20 ms
Forsinkelse af frafald ved NØDSTOP, maksimum

15 ms
TIL-forsinkelse ved automatisk start (efter registrering af stilstanden), ca.

2.000 ms
TIL-forsinkelse ved automatisk start, typisk {ms}

20 ms
Materiale til kontakterne, elektrisk

AgSn0. selvrensende, tvangsstyret

Elektriske data - sikre relæudgange

Spænding, brugskategori AC-15

230 VAC
Strøm, brugskategori AC-15

6 A
Spænding, brugskategori DC-13

24 VDC
Strøm, brugskategori DC-13

6 A
Brydeevne, minimum

10 VDC
Brydeevne, minimum

10 mA
Brydeevne, maksimum

250 VAC
Brydeevne, maksimum

8 A

Elektrisk data - digitale indgange

Ledningsmodstand, maksimum

40 Ω

Elektriske data - Digital udgang

Spænding, brugskategori DC-12

24 VDC
Strøm, brugskategori DC-12

0,1 A

Elektrisk data - relæudgange (hjælpekontakterne)

Brydeevne, maksimum

24 VDC
Brydeevne, maksimum

2 A

Elektrisk data - Elektromagnetisk kompatibilitet (EMV)

EMC klassificering

EMC-direktivet

Tilstandsvisning

Viste funktionstilstande

OUT, Grøn: Frigivelse

ON, Grøn: Strømforsyning UB

ERR, Rød: Fejlkanal A + B

Forskellige data

Tip (applikationsanvendelsesformål)

Sikker standsningsovervågning

Bemærk

Bemærk (generelt)

Induktive belastninger (f.eks. kontaktorer, relæer) skal undertrykkes med hjælp af et passende kredsløb.

Koblingseksempel

Bemærk (koblingseksempel)

Ledningsdiagrammet vises med sikkerhedsafskærmninger lukkede og i deaktiveret tilstand.

Den sensorfrie maskinstandsningsmonitor kontrollerer e.m.f. af den tre-fasede motor.

SRB-rækken af sikkerhedsdørmonitorer overvåger positionen af sikkerhedsdøren.

Overvågning af beskyttelsesdøren med en sikkerhedsafbryder med lås, og en sikkerhedsafbryder med separat aktuator (A og B).

Frigørelse sker ved hjælp af NO-kontakten (E), kun når den afsluttende bevægelse er færdig.

Efter at reset er sket, skal beskyttelsesdøren åbnes.

Til sikring af en beskyttelsesenhed
103037586 SSW303HV-2S
  • Stilstandserkendelsestid 2 s
  • Driftssikre standsningsmonitorer
  • 3 sikkerhedskontakter
  • 3 Signalkontakter
  • Følerfri opdagelse af maskinstop ved overvågning af e.m.f.
  • Direkte forbindelse til trefasede motorer
  • Motorspændingsområder 0- 690 V
EU-overensstemmelseserklæring
Pdf
EU Declaration of Conformity LOG_COM_lo1de01s
OriginalK.A. Schmersal GmbH & Co. KG
Möddinghofe 30
42279 Wuppertal
Germany
Internet: www.schmersal.com
Declaration:We hereby certify that the hereafter described components both in their basic design and construction conform to the applicable European Directives.
Name of the component:AZR31S1
Type:See ordering code
Description of the component:Safety-monitoring module for motor standstill monitoring
Relevant Directives:Machinery Directive2006/42/EC
 EMC-Directive2014/30/EU
 RoHS-Directive2011/65/EU
Applied standards:EN 60947-5-1:2017
EN ISO 13849-1:2015
EN ISO 13849-2:2012
Notified body, which approved
the full quality assurance system,
referred to in Appendix X, 2006/42/EC:		TÜV Rheinland Industrie Service GmbH
Am Grauen Stein, 51105 Köln
ID n°: 0035
Person authorised for the compilation of the technical documentation:Oliver Wacker
Möddinghofe 30
42279 Wuppertal
Place and date of issue:Wuppertal, January 4, 2021
 GRA_SIG_ksig-y24
 Authorised signature
Philip Schmersal
Managing Director
