AZM40B-I1-ST-1P2P

Artikelnummer: 103034194

AZM40B-I1-ST-1P2P

Artikelnummer: 103034194

Downloads

ePLAN Data

CADENAS CAD Data

SISTEMA Data

Mængde

Produkttypebetegnelse:
AZM40(1)-(2)-ST-1P2P-(3)

(1)
Z	Beskyttelseslåsning overvåget >
B	Aktuator overvåget

(2)
uden	Standard kodet
I1	Individuel kodning
I2	Individuel kodning, flere lærbare

(3)
uden	Forsænkede boringer til skruer m. forsænket hoved (standard)
PH	Plant hus til overnstående skruer

Ikke alle komponent varianter, som er mulige iht. denne produktkode er tilgængelig og/eller teknisk mulig.

Lille, flad konstruktion
119,5 mm x 40 mm x 20 mm
Høj holdekraft 2000 N
Holdekraft 40 N
Manipulationsbeskyttelse med RFID-teknologi, som dækker behovet
Individuelt kodede versioner med kodningstrin højt iht. ISO 14119
kun én version til dreje- og skydedøre
Aktuator kan aktueres trinløst indenfor en vinkel på 180 grader
Symmetrisk konstruktion, skruet på begge sider

Bestillings data

Produkttypebetegnelse	AZM40B-I1-ST-1P2P
Artikenummer (Bestillingsnummer)	103034194
EAN (European Article Number)	4030661535197
eCl@ss number, version 12.0	27-27-26-03
eCl@ss number, version 11.0	27-27-26-03
eCl@ss Nummer, Version 9.0	27-27-26-03
ETIM number, version 7.0	EC002593
ETIM number, version 6.0	EC002593

Godkendelser - Forskrifter

Godkendelser	TÜV cULus FCC IC ANATEL UKCA

Globale egenskaber

Forskrifter	EN ISO 13849-1 EN ISO 14119 EN IEC 60947-5-3 EN IEC 61508
generel information	Individuel kodning
Kodningstrin ifølge EN ISO 14119	høj
Aktivt princip	RFID
Frequency band RFID	125 kHz
Transmitter output RFID, maximum	-6 dBm
Materiale til kapsling	Trykstøbt letmetal og plast (glasfiberforstærket termoplast)
Reaktionstid, maksimum	100 ms
Længde af risiko, maksimum	200 ms
Indgangens reaktionstid, maksimum	1,5 ms
Bruttovægt	300 g

Generelle data - egenskaber

Aktuator overvåget	Ja
Rest	Ja
Manuel reset	Ja
Kortslutningsregistrering	Ja
Kortslutningsregistrering	Ja
Serieforbundet	Ja
Sikkerhedsfunktionerne	Ja
Integreret display, status	Ja
Antal sikkerhedskontakter	2

Klassifikation

At standardisere, Forskrifter	EN ISO 13849-1 EN IEC 61508

Sikkerhedsanalyse - Låsefunktion

Performance Level, til	e
Kontrolkategori	4
PFH-værdi	1,10 x 10⁻⁹ /h
PFD-værdi	8,90 x 10⁻⁵
Safety Integrity Level (SIL), egnet i	3
Brugstid	20 År

Mekaniske data

Låsningsprincip	bistabil
Mechanical lifetime, locking cycles	1.000.000 koblinger
Mechanical lifetime, actuator cycles	500.000 koblinger
Info (Mekanisk levetid)	from device version V2 (V1 = 200.000 actuator cycles)
Låsestyrke til EN ISO 14119	2.000 N
Låsestyrke, maksimum	2.600 N
Holdekraft	40 N
Note (Latch force)	+/- 25%
Aktiveringshastighed, maksimum	0,5 m/s
Fastgørelse	Monteringshuller Kegleforsænkning
Version af monteringsskruer	2x M5
Tightening torque of the fixing screws, minimum	4 Nm
Til-	6 Nm
Note	Observe the maximum tightening torque of the fixing screws used.

Mechanical data - Switching distances

Sikret afbryderdistance ON	1 mm
Sikret afbryderdistance OFF	8 mm
Note (switching distance)	All switching distances in accordance EN IEC 60947-5-3

Mekaniske data - Tilslutning

Length of sensor chain, maximum	200 m
Note (length of the sensor chain)	Cable length and cross-section change the voltage drop dependiing on the output current
Note (series-wiring)	Unlimited number of devices, oberserve external line fusing, max. 31 devices in case of serial diagnostic SD
Tilslutning, Stik	Forbindelse M12, 8-polet, A-kodet

Mekaniske data - afmåling

Længde på føler	119,5 mm
Bredde på føler	40 mm
Højde på føler	20 mm

Omgivende forhold

Beskyttelses klasse	IP66 IP67 IP69
Ambient temperature	-20 ... +55 °C
Storage and transport temperature	-40 ... +85 °C
Relativ fugtighed, maksimum	93 %
Bemærk (relativ fugtighed)	ikke kondenserende ingen overisning
Vibrationsstabilitet iht. EN 60068-2-6	10 … 55 Hz, amplitude 1 mm
Modstand over for slag	30 g / 11 ms
Beskyttelsestal	III
Tilladt opstillingshøjde over NN, maksimum	2.000 m

Omgivende forhold - Isolationsparametre

Isolations spænding	32 VDC
Fastsat impulsmodstandsspænding	0,8 kV
Overspændingskategori	III
Grad af forurening iht. VDE 0100	3

Elektrisk data

Operating voltage	24 VDC -15 % / +10 %
No-load supply current I₀, typical	100 mA
Current consumption magnet at switching moment, peak	600 mA / 100 ms
Rated operating voltage	24 VDC
Forsyningsstrøm	1.200 mA
Betinget kortslutningsstrøm  iht. EN 60947-5-1 {A}	100 A
External wire and device fuse rating	2 A gG
Forsinkelse, maksimal	4.000 ms
Afbryderfrekvens, maksimum	0,25 Hz
Elektriske data, maksimum	2 A

Elektrisk data - Solenoidkontrol IN

Betegnelse, Magnetaktivering	IN
Omkoblingstærskler til magnetindgange	-3 V … 5 V (Low) 15 V … 30 V (High)
Magnet switch-on time	100 %
Test pulse duration, maximum	5 ms
Test pulse interval, minimum	40 ms
Klassificering ZVEI CB24I, sænkning	C0
Klassificering ZVEI CB24I, kilde	C1 C2 C3
Current consumption at 24V, minimum	10 mA
Current consumption at 24V, maximum	15 mA

Elektrisk data - sikre digitale indgange

Betegnelse, sikkerhedsindgange	X1 and X2
Omkoblingstærskler den sikkerhedsindgange	−3 V … 5 V (Low) 15 V … 30 V (High)
Strømforbrug på sikkerhedsindgangene ved 24V	5 mA
Test pulse duration, maximum	1 ms
Test pulse interval, minimum	100 ms
Klassificering ZVEI CB24I, sænkning	C1
Klassificering ZVEI CB24I, kilde	C1 C2 C3

Elektrisk data - sikre digitale udgange

Betegnelse, Sikkerhedsudgange	Y1 og Y2
Forsyningsstrøm, sikkerhedsudgange {mA}	250 mA
Version	kortslutningssikker, P-type
Spændingsfald U_d, maksimum	2 V
Reststrøm	0,5 mA
Spænding, brugskategori DC-12	24 VDC
Strøm, brugskategori DC-12	0,25 A
Spænding, brugskategori DC-13	24 VDC
Strøm, brugskategori DC-13	0,25 A
Test pulse interval, typical	1000 ms
Test pulse duration, maximum	0,5 ms
Klassificering ZVEI CB24I, kilde	C2
Klassificering ZVEI CB24I, sænkning	C1 C2

Elektrisk data - diagnoseudgang

Betegnelse, Diagnoseudgange	OUT
Version	kortslutningssikker, P-type
Spændingsfald U_d, maksimum	2 V
Spænding, brugskategori DC-12	24 VDC
Strøm, brugskategori DC-12	0,05 A
Spænding, brugskategori DC-13	24 VDC
Strøm, brugskategori DC-13	0,05 A
Utilisation category DC-12	24 VDC / 0,05 A

Tilstandsvisning

Bemærk (LED-tilstandsvisning)	Driftstilstand gul LED Fejl Funktionsforstyrrelse: rød LED Forsyningsspænding UB: grøn LED

Pin-tildeling

PIN 1	A1 Forsyningsspænding UB
PIN 2	X1 Sikkerhedsindgang 1
PIN 3	A2 GND
PIN 4	Y1 Sikkerhedsudgange 1
PIN 5	OUT Diagnoseudgang
PIN 6	X2 Sikkerhedsindgang 2
PIN 7	Y2 Sikkerhedsudgange 2
PIN 8	IN Solenoidekontrol

Tilbehør

Anbefalede (Aktuator)	AZM40-B1

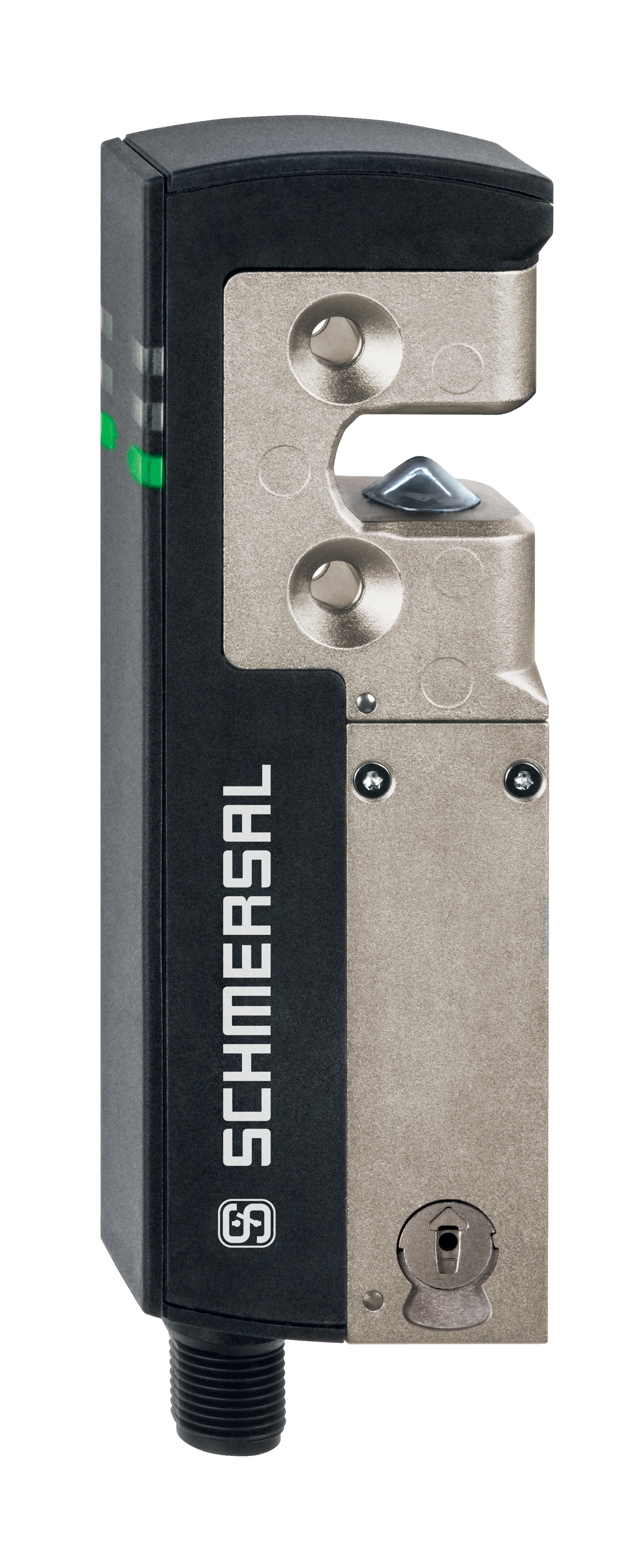

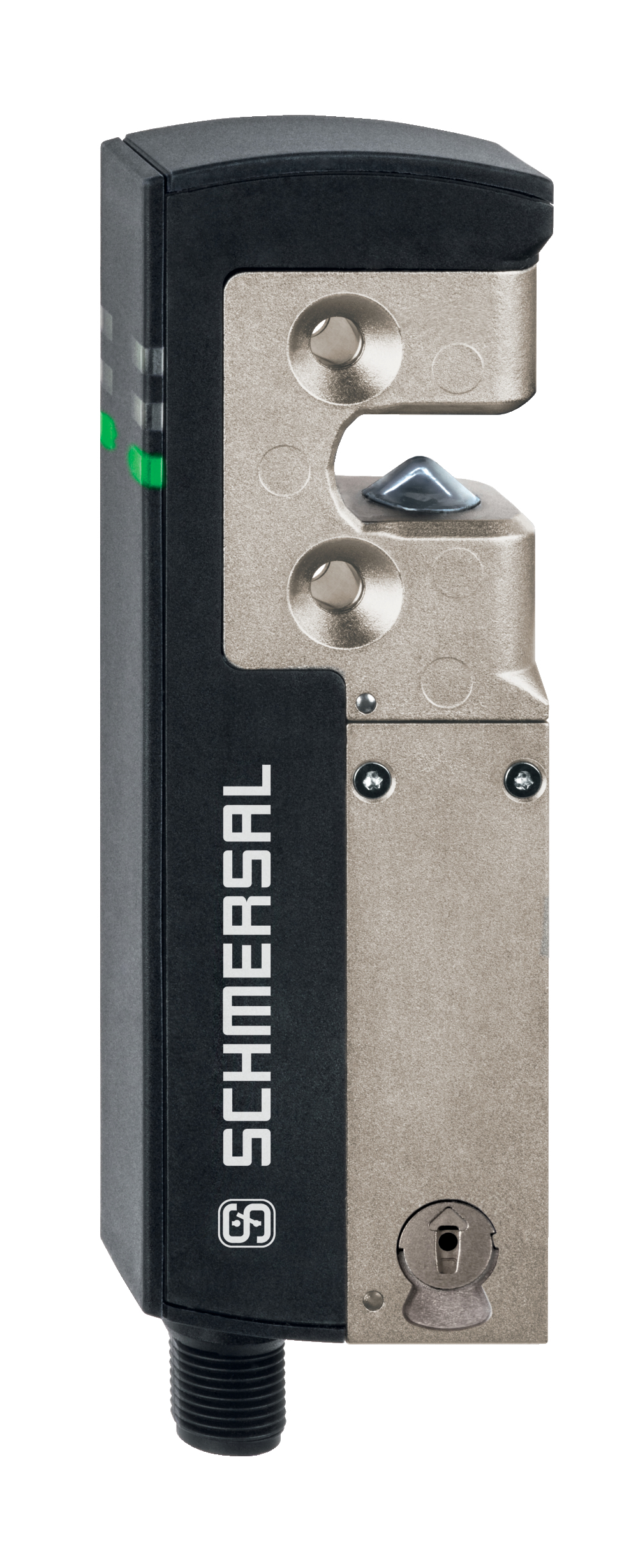

Produktbillede (katalogenkeltfoto)

ID: kaz40f23

| 1,1 MB | .jpg | 352.778 x 866.422 mm - 1000 x 2456 px - 72 dpi

| 25,9 kB | .jpg | 50.094 x 123.47200000000001 mm - 142 x 350 px - 72 dpi

| 24,5 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi

| 11,9 MB | .png | 169.333 x 415.88300000000004 mm - 2000 x 4912 px - 300 dpi

| 126,6 kB | .png | 74.083 x 181.681 mm - 210 x 515 px - 72 dpi

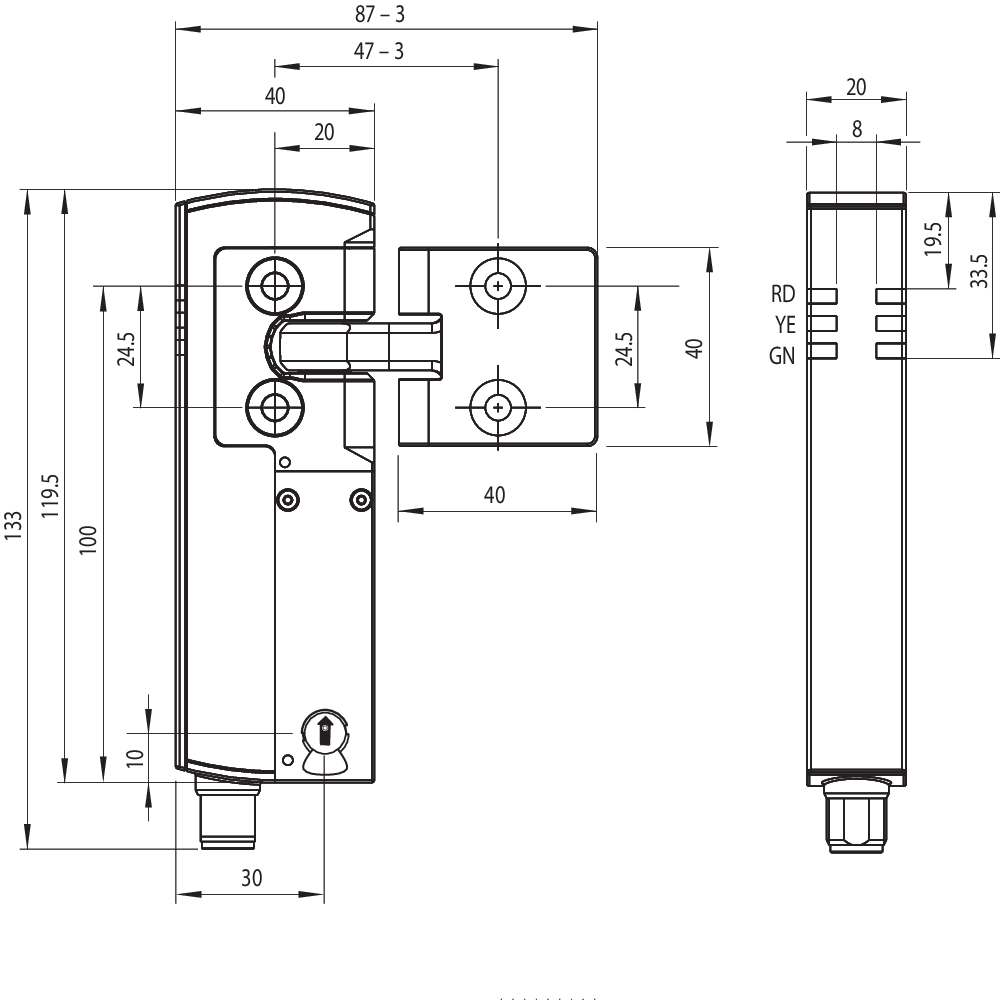

Dimensionstegning, grundlæggende komponent

ID: kaz40g01

| 8,8 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi

| 126,7 kB | .jpg | 352.778 x 352.778 mm - 1000 x 1000 px - 72 dpi

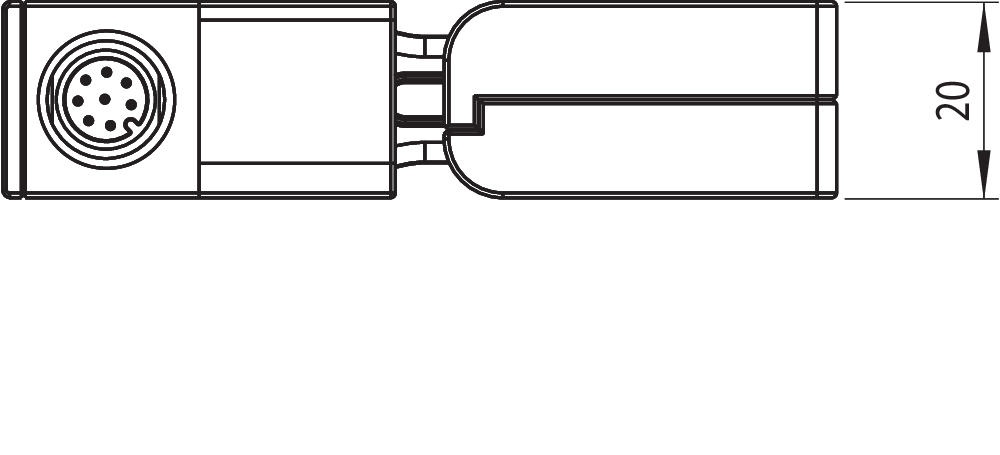

Dimensionstegning, grundlæggende komponent

ID: kaz40g03

| 51,4 kB | .jpg | 352.778 x 160.514 mm - 1000 x 455 px - 72 dpi

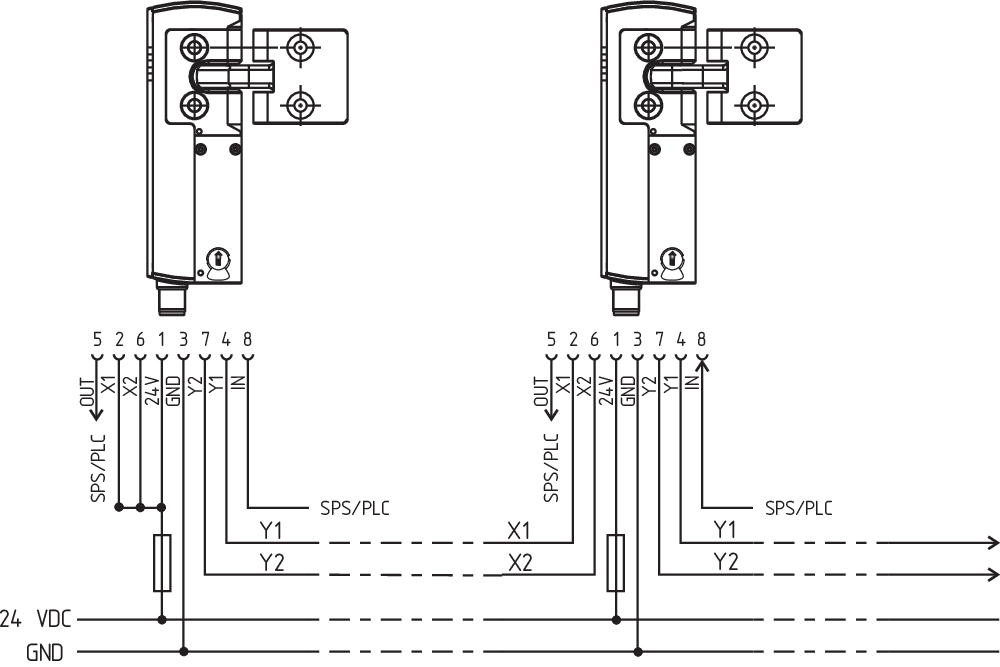

Ledningseksempel

ID: kaz40l01

| 5,2 kB | .png | 74.083 x 49.389 mm - 210 x 140 px - 72 dpi

| 111,1 kB | .jpg | 352.778 x 235.303 mm - 1000 x 667 px - 72 dpi

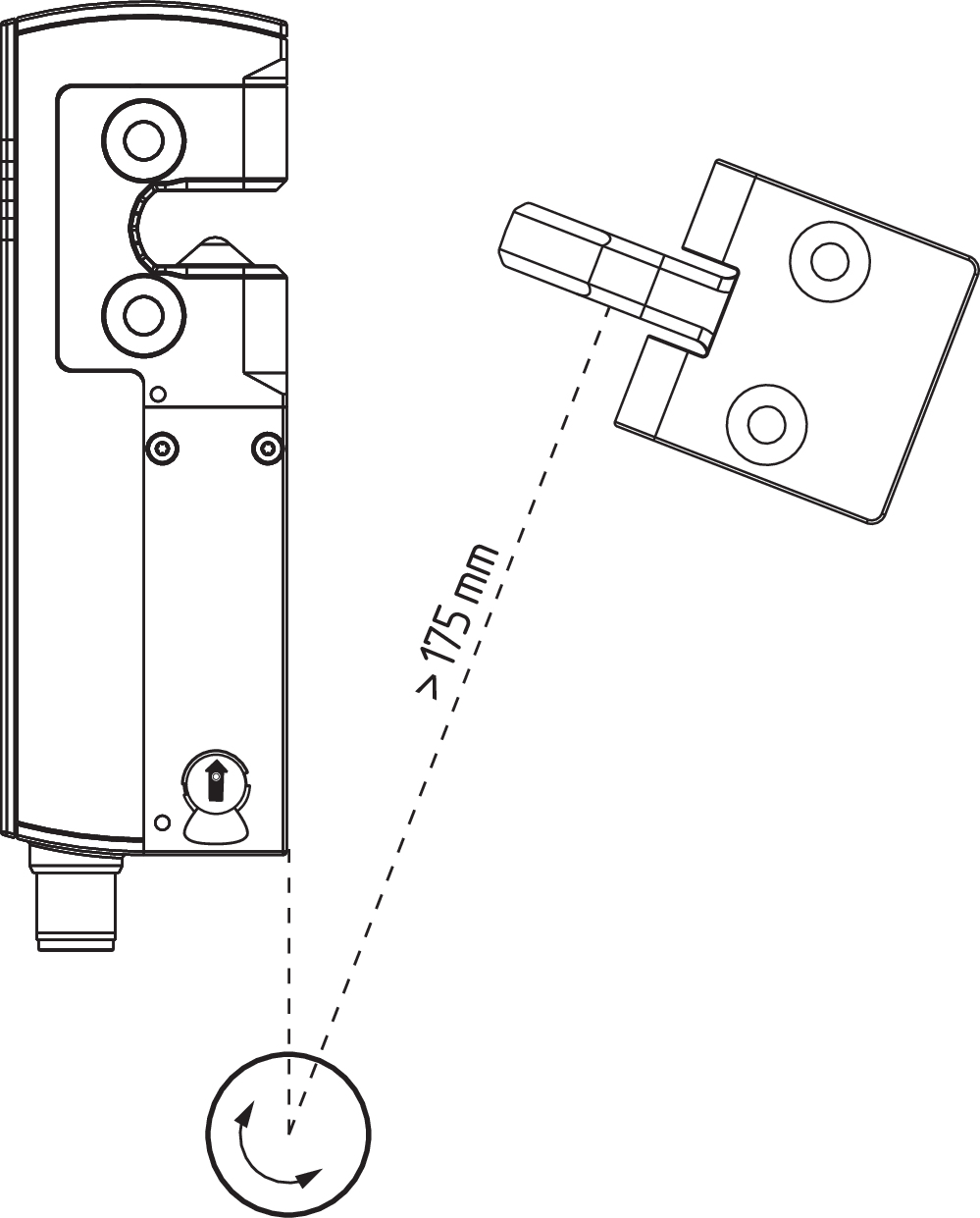

Anvendelse generelt

ID: kaz40a30

| 7,2 kB | .png | 73.73100000000001 x 91.72200000000001 mm - 209 x 260 px - 72 dpi

| 145,6 kB | .jpg | 352.425 x 437.797 mm - 999 x 1241 px - 72 dpi

Video ID: AZM40

Product information: Solenoid interlock with guard locking series AZM40 (Vimeo)

Video ID: Mr-Safety-AZM40

Mr. Safety: Product presentation AZM40 (Youtube)

Mr. Safety: Product presentation AZM40 (Vimeo)

EU-overensstemmelseserklæring

Pdf

EU-overensstemmelseserklæring

Original

K.A. Schmersal GmbH & Co. KG
Möddinghofe 30
42279 Wuppertal
Germany
Internet: www.schmersal.com

Forklaring:

Hermed erklærer vi, at de nedenfor anførte komponenter svarer til de nedenfor anførte europæiske direktiver på basis af deres udførelse og konstruktionstype.

Komponentens betegnelse:

AZM40

Type:

se typenøgle

Komponentens beskrivelse:

Låsning med elektromagnetisk tilholder til sikkerhedsfunktionerne

Relevante direktiver:	Maskindirektivet	2006/42/EF
	RED-direktivet	2014/53/EU
	RoHS-direktivet	2011/65/EU

Anvendte standarder:

EN 60947-5-3:2013
EN ISO 14119:2013
EN 300 330 V2.1.1:2017
EN ISO 13849-1:2015
IEC 61508 del 1-7: 2010

Typegodkendelsesinstitut:

TÜV Rheinland Industrie Service GmbH
Am Grauen Stein, 51105 Köln
Identifikations-nr.: 0035

EF-typegodkendelsescertifikat:

01/205/5815.00/21

Befuldmægtiget til sammenstilling af den tekniske dokumentation:

Oliver Wacker
Möddinghofe 30
42279 Wuppertal

Sted og dato for udstedelsen:

Wuppertal, 21. april 2021

Forpligtende underskrift
Philip Schmersal
Direktør

UK Conformity Declaration

Pdf

UK Declaration of Conformity

Company:

K.A. Schmersal GmbH & Co. KG
Möddinghofe 30
42279 Wuppertal
Germany
Internet: www.schmersal.com

Declaration:

We hereby, under sole responsibility, certify that the hereafter described components both in their basic design and construction conform to the relevant statutory requirements, regulations and designated standards of the United Kingdom.

Name of the component:

AZM40

Type:

See ordering code

Description of the component:

Interlocking device with safe locking function

Relevant legislation:	Supply of Machinery (Safety) Regulations	2008
	Radio Equipment Regulations	2017
	The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations	2012

Designated standards:

EN 60947-5-3:2013
EN ISO 14119:2013
EN 300 330 V2.1.1:2017
EN ISO 13849-1:2015
IEC 61508 parts 1-7:2010

Approved body for Type Examination:

TÜV Rheinland UK Ltd.
1011 Stratford Road
Solihull, B90 4BN
ID: 2571

Type examination certificate:

01/205U/5815.00/22

UK-Importer / Person authorised for the compilation of the technical documentation:

Schmersal UK Ltd.
Paul Kenney
Unit 1, Sparrowhawk Close
Enigma Business Park
Malvern, Worcestershire, WR14 1GL

Place and date of issue:

Wuppertal, June 21, 2022

Authorised signature
Philip Schmersal
Managing Director

Schmersal Danmark A/S, Arnold Nielsens Boulevard 72-74, 2650 Hvidovre

De nævnte data og angivelser er blevet checket omhyggeligt. Billeder kan afvige fra originalen. Der kan findes flere tekniske data i manualen. Der tages forbehold for tekniske ændringer og fejl.

Generated at: 15.04.2026 02.59

AZM40B-I1-ST-1P2P

AZM40B-I1-ST-1P2P

Bestillings data

Godkendelser - Forskrifter

Globale egenskaber

Generelle data - egenskaber

Klassifikation

Sikkerhedsanalyse - Låsefunktion

Mekaniske data

Mechanical data - Switching distances

Mekaniske data - Tilslutning

Mekaniske data - afmåling

Omgivende forhold

Omgivende forhold - Isolationsparametre

Elektrisk data

Elektrisk data - Solenoidkontrol IN

Elektrisk data - sikre digitale indgange

Elektrisk data - sikre digitale udgange

Elektrisk data - diagnoseudgang

Tilstandsvisning

Pin-tildeling

Tilbehør

Sprog filter

Datablad

Driftsvejledning og Erklæring om konformitet

TÜV-certifikation

UL-certifikat

FCC-Zertifikat

IC-Zertifikat

UKCA Certifikat

ANATEL certification

Brochure

SISTEMA-VDMA bibliotek/library

Hent sidste version af Adobe Reader

Produktbillede (katalogenkeltfoto)

Dimensionstegning, grundlæggende komponent

Dimensionstegning, grundlæggende komponent

Ledningseksempel

Anvendelse generelt

Video ID: AZM40

Video ID: Mr-Safety-AZM40

Set fornylig

BN 32-R-1279 0,5M

AV20RX20U-GB215

AKTUATOR AZM 170-B25-R-G2

G50-025T33/33Y-1601-6

SVE2/109/109-3Ö-230VAC

AZ 15 ZVRK-M16-1762
