AZM150SK-02/02RI-230-B6R

Artikelnummer: 153032224

AZM150SK-02/02RI-230-B6R

Artikelnummer: 153032224

Downloads

ePLAN Data

CADENAS CAD Data

SISTEMA Data

Mængde

Produkttypebetegnelse:

AZM150SK-(1)R(2)(3)(4)-(5)-(6)

(1)
02/11	Magnet: 2 brydekontakter (NC); Aktuator: 1 brydekontakter (NC) / 1 sluttekontakt (NO)
11/11	Magnet: 1 brydekontakt (NC) / 1 sluttekontakt (NO); Aktuator: 1 brydekontakt (NC) / 1 sluttekontakt (NO)
11/02	Magnet: 1 brydekontakt (NC) / 1 sluttekontakt (NO); Aktuator: 2 brydekontakt (NC)
02/02	Magnet: 2 brydekontakter (NC); Aktuator: 2 brydekontakt (NC)

(2)
1	Standard kodet
I	Individuel kodning

(3)
1	Spænding for at åbne
A	Spænding for at låse

(4)
1	Hjælpefrakobling på dækslets side
N	Nødstop tilbagestilling
T	Nødudgang

(5)
24VDC	Us: 24 VDC
110VAC	Us: 110 VAC
230VAC	Us: 230 VAC

(6)
Bemærk:	Aktuator, inkluve ved individuelt kodede apparatudførelser I:
B1	med aktuator B1
B5	med aktuator B5
B6L	med aktuator B6L
B6R	med aktuator B6R

Ikke alle komponent varianter, som er mulige iht. denne produktkode er tilgængelig og/eller teknisk mulig.

Kunstof hus
8 Aktueringsplan med vendbart hoved
Individuelt kodede versioner med kodningstrin højt iht. ISO 14119
Enkel montering, især på 40 mm profiler

Bestillings data

Produkttypebetegnelse	AZM150SK-02/02RI-230-B6R
Artikenummer (Bestillingsnummer)	153032224
eCl@ss number, version 12.0	27-27-26-03
eCl@ss number, version 11.0	27-27-26-03
eCl@ss Nummer, Version 9.0	27-27-26-03
ETIM number, version 7.0	EC002593
ETIM number, version 6.0	EC002593

Godkendelser - Forskrifter

Godkendelser	CCC

Globale egenskaber

Forskrifter	EN ISO 13849-1 EN ISO 14119 EN IEC 60947-5-1
Kodningstrin ifølge EN ISO 14119	høj
Aktivt princip	elektromekanisk
Materiale til kapsling	Plastik, Polyamid PA 6 GV
Bruttovægt	609 g

Generelle data - egenskaber

Hvilestrømsprincip	Ja
Manuel reset	Ja
Antal aktiverende retninger	2
Antal sikkerhedskontakter	4

Klassifikation

At standardisere, Forskrifter	EN ISO 13849-1
Performance Level, til	c
Kategori iht. EN ISO 13849	1
B_10D Normally-closed contact (NC)	2.000.000 koblinger
Note	Electrical life on request.
B_10D Normally-open contact (NO)	1.000.000 koblinger
Note	at 10% I_e and ohmic load
Brugstid	20 År

Klassifikation - fejludlukkelse

OBS:	Kan anvendes hvis udelukkelse af fejl for farlig beskadigelse af 1-kanalsmekanismen er tilladt og en tilstrækkelig manipulationsbeskyttelse kan garanteres.
Performance Level, til	d
Kategori iht. EN ISO 13849	3
Note	for 2-channel use and with suitable logic unit.
Brugstid	20 År

Mekaniske data

Mekanisk levetid, minimum	1.000.000 koblinger
Info (Mekanisk levetid)	from device version V2 (see type plate)
Låsestyrke til EN ISO 14119	1.500 N
Låsestyrke, maksimum	1.950 N
Kraft, Holdekraft, cirka	50 N
Tvangsåbningsstrækning	10 mm
Positive break force per NC contact, minimum	10 N
Tvangsåbnings kraft, minimum	40 N
Aktiveringshastighed, maksimum	0,3 m/s
Fastgørelse	Skruer
Version af monteringsskruer	4x M5
Tightening torque of the fastening screws for the housing cover	0,5 Nm
Note	Torx T10

Mekaniske data - Tilslutning

Kabelføring	3 x M20 x 1,5
Tilslutning, Stik	Skrue terminaler
Tilslutningskvadrat, minimum	0,25 mm²
Tilslutningskvadrat , maksimum	2,5 mm²
Bemærk (tilslutningstværsnit)	Alle oplysninger om tilslutningskabler er inkluderet kabelmuffer.
Allowed type of cable	solid single-wire solid multi-wire flexible

Mekaniske data - afmåling

Længde på føler	48 mm
Bredde på føler	40 mm
Højde på føler	204 mm

Omgivende forhold

Beskyttelses klasse	IP65 IP67
Ambient temperature	-25 ... +55 °C
Storage and transport temperature	-40 ... +85 °C
Relativ fugtighed, maksimum	93 %
Bemærk (relativ fugtighed)	ikke kondenserende ingen overisning
Beskyttelsestal	II

Omgivende forhold - Isolationsparametre

Isolations spænding	300 V
Fastsat impulsmodstandsspænding	4 kV
Overspændingskategori	II
Grad af forurening iht. IEC/EN 60664-1	2

Elektrisk data

Termisk prøvestrøm	5 A
Forsyningsspænding	230 VAC
Forsyningsspænding	24 VDC
Betinget kortslutningsstrøm  iht. EN 60947-5-1 {A}	1.000 A
Elektrisk effektforbrug, maksimum	8,5 W
Koblingselement	Magnet: 2 NC contacts / Actuator: 2 NC contacts
Koblingsprincip	slow action, positive break NC contact
Koblingsfrekvens	1.000 /h
Materiale til kontakterne, elektrisk	Sølv

Elektrisk data - Solenoidkontrol IN

Magnet switch-on time	100 %
Test pulse duration, maximum	5 ms
Test pulse interval, minimum	50 ms

Elektrisk data - sikkerhedskontakter

Spænding, brugskategori AC-15	230 VAC
Strøm, brugskategori AC-15	4 A
Spænding, brugskategori DC-13	24 VDC
Strøm, brugskategori DC-13	4 A

Forskellige data

Tip (applikationsanvendelsesformål)	flytbar sikkerhedsanordning aftagelige afskærmninger hængslet sikkerhedskontakt

Inkluderet

Inkluderet	Slot cover for dust-proof covering of the opening not in use The actuator is included in the scope of delivery

Bemærk

Bemærk (hjælpefrakobling)	Til vedligeholdelse, installation etc. På dækslets side Af M5 triangulær nøgle

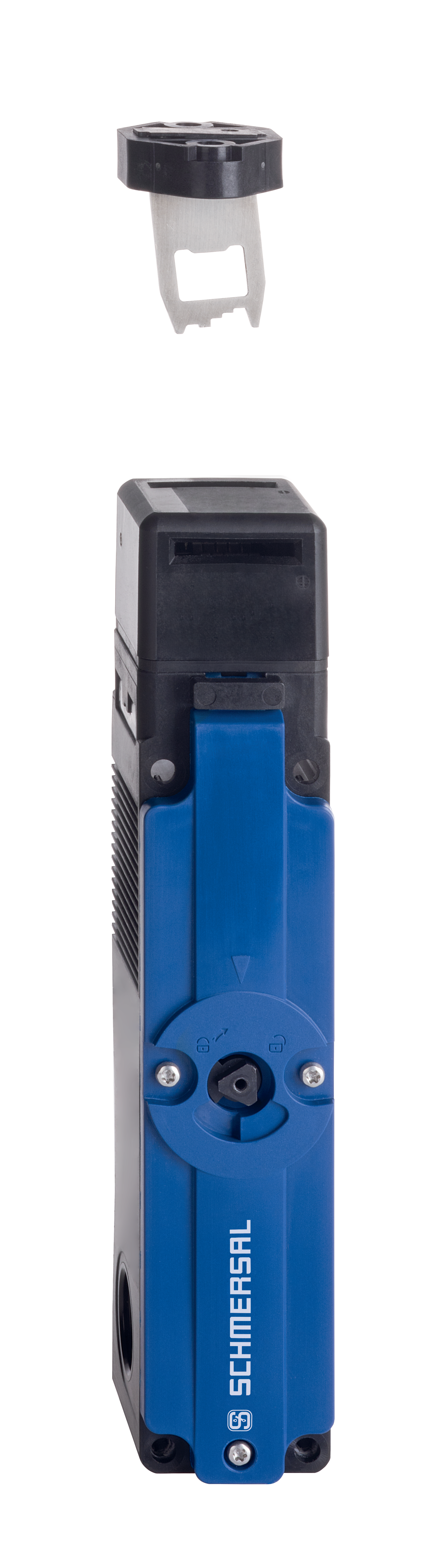

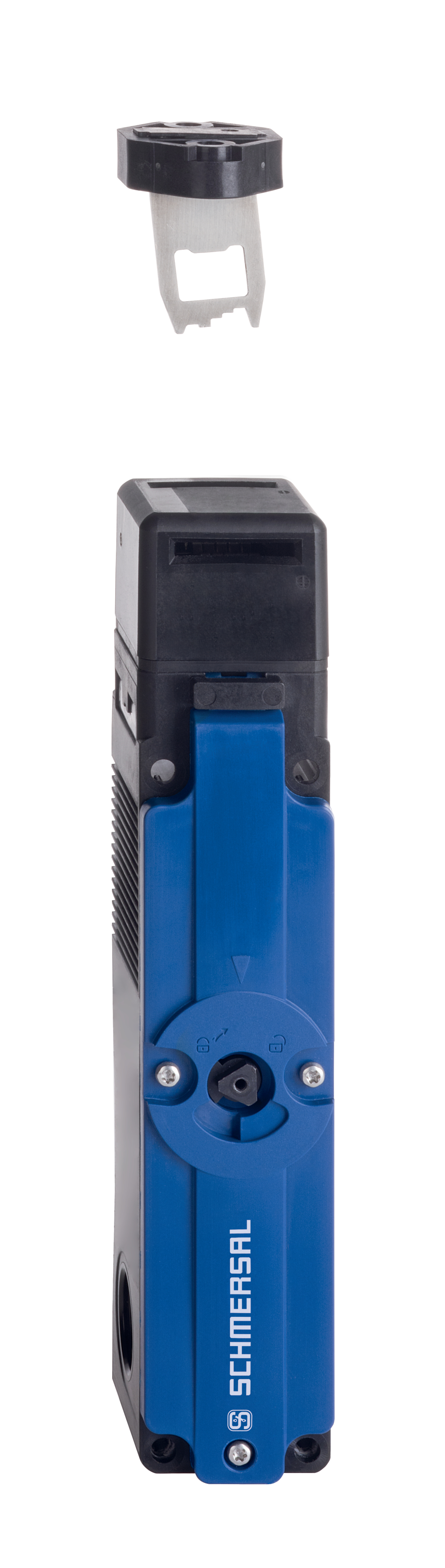

Produktbillede (katalogenkeltfoto)

ID: azm150-4

| 85,2 kB | .png | 74.083 x 260.70300000000003 mm - 210 x 739 px - 72 dpi

| 1,2 MB | .jpg | 352.778 x 1241.778 mm - 1000 x 3520 px - 72 dpi

| 16,3 kB | .jpg | 34.925000000000004 x 123.47200000000001 mm - 99 x 350 px - 72 dpi

| 14,5 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi

| 11,2 MB | .png | 169.333 x 596.053 mm - 2000 x 7040 px - 300 dpi

Video ID: AZM150

Generel præsentation AZM150 (Vimeo)

EU-overensstemmelseserklæring

Pdf

EU-overensstemmelseserklæring

Original

SCHMERSAL
Industrial Switchgear (Shanghai) Co., Ltd.
Cao Ying Road 3336
201712 Shanghai / Qingpu
P.R. CHINA
Internet: www.schmersal.com.cn

Forklaring:

Hermed erklærer vi, at de nedenfor anførte komponenter svarer til de nedenfor anførte europæiske direktiver på basis af deres udførelse og konstruktionstype.

Komponentens betegnelse:

AZM150

Type:

se typenøgle

Komponentens beskrivelse:

Låsning med elektromagnetisk tilholder til sikkerhedsfunktionerne

Relevante direktiver:	Maskindirektivet	2006/42/EG
	EMC-direktivet	2014/30/EU
	RoHS-direktivet	2011/65/EU

Anvendte standarder:

EN IEC 60947-5-1:2025
EN ISO 14119:2025

Befuldmægtiget til sammenstilling af den tekniske dokumentation:

Oliver Wacker
Möddinghofe 30
42279 Wuppertal

Sted og dato for udstedelsen:

Shanghai, 5. december 2025

Forpligtende underskrift
Michele Seassaro
Direktør

UK Conformity Declaration - China

Pdf

UK Declaration of Conformity

Company:

SCHMERSAL
Industrial Switchgear (Shanghai) Co., Ltd.
Cao Ying Road 3336
201712 Shanghai / Qingpu
P.R. CHINA
www.schmersal.com.cn

Declaration:

We hereby, under sole responsibility, certify that the hereafter described components both in their basic design and construction conform to the relevant statutory requirements, regulations and designated standards of the United Kingdom.

Name of the component:

AZM150

Type:

See ordering code

Description of the component:

Interlocking device with electromagnetic interlock for safety functions

Relevant legislation:	Supply of Machinery (Safety) Regulations	2008
	Electromagnetic Compatibility Regulations	2016
	The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations	2012

Designated standards:

EN IEC 60947-5-1:2025
EN ISO 14119:2025

UK-Importer / Person authorised for the compilation of the technical documentation:

Schmersal UK Ltd.
Paul Kenney
Unit 1, Sparrowhawk Close
Enigma Business Park
Malvern, Worcestershire, WR14 1GL

Place and date of issue:

Shanghai, December 5, 2025

Authorised signature
Michele Seassaro
Managing Director

Schmersal Danmark A/S, Arnold Nielsens Boulevard 72-74, 2650 Hvidovre

De nævnte data og angivelser er blevet checket omhyggeligt. Billeder kan afvige fra originalen. Der kan findes flere tekniske data i manualen. Der tages forbehold for tekniske ændringer og fejl.
