TVH 015-11Y-RMS
TVH 015-11Y-RMS
Downloads
| Ürün tip tanımı: (1)(2) 015-(3)Y-(4) |
| (1) | |
| T | Yavaş hareket |
| M | Susta hareketi |
| (2) | |
| S | Piston S |
| 2S | Teleskopik mil 2S |
| K | Sapmalı makara kolu K |
| 2K | Devirme kolu 2K |
| 3K | Açılı kollu makara 3K |
| 8H | Makara kolu 8H |
| 7H | Makara kolu 7H |
| 10H | Mil kolu 10H |
| H | Makara kolu H |
| 4H | Milin üzerine yaylı levye çubuğu 4H |
| 2H | Yaprak yayı aleti 2H |
| 3H | Makara kolu 3H |
| 9H | Mil kolu 9H |
| 6H | Yaprak yayı aleti 6H |
| (3) | |
| 11 | 1 Normalde açık kontakt (NO)/1 Normalde kapalı kontakt (NC) |
| 02 | 2 Açıcı düzen (NC) |
| 20 | 2 Normalde açık kontakt (NO) |
| (4) | |
| UE | Pozitif taşmalı kontaktlarla yavaş hareket |
| H | Sıralı kontaktlarla yavaş hareket |
| C | Manyetik itme |
- Metal muhafaza
- 2 Kontaktlar
- 67 mm x 75 mm x 43 mm (temel komponent)
- Uyarıcı kafası 4 x 90° adımlarında tekrar konumlandırılabilir.
- Konumu 360° olan kolun sürekli ayarı
- Kol konumunu 180° ye kadar değiştirebilir.
Sipariş ayrıntıları
| Ürün tip tanımı |
TVH 015-11Y-RMS |
| Ürün numarası (sipariş numarası) |
131058010 |
| EAN (European Article Number) |
8905236105364 |
| eCl@ass Numara, Sürümü 12.0 |
27-27-06-01 |
| eCl@ass Numara, Sürümü 11.0 |
27-27-06-01 |
| eCl@ass Numara, Sürümü 9.0 |
27-27-06-01 |
| ETIM numarası, sürüm 7.0 |
EC000030 |
| ETIM numarası, sürüm 6.0 |
EC000030 |
Genel veriler
| Normlar, talimatlar |
EN IEC 60947-5-1 |
| Etkili kural |
mekanik |
| Piston şekli |
Castor |
| Gövdelerin malzemesi |
Light-alloy diecast |
| Gövde kaplamasının malzemesi |
boyanmış |
| Brüt ağırlık |
429 g |
Genel veriler - Özellikler
| Açıcıların sayısı |
1 |
| Perde sayısı |
1 |
| Anahtarlama kademelerinin sayısı |
2 |
Mekanik veriler
| Devreye alma elemanı |
Makara kolu |
| Makara malzemesi |
Pirinç |
| Mekanik ömür, minimum |
1.000.000 operasyon sayısı |
| Anahtar ekseninin solundan uyarı, açısı |
30 ° |
| Anahtar ekseninin sağından uyarı açısı |
30 ° |
| Kontakt açıklığı |
max. 2 x 2,5 mm |
| Kumanda hızı, minimum |
1 mm/min |
| Kumanda hızı, maximum |
3 m/s |
| Not (Kumanda hızı) |
Anahtar eksenine dikey uyarı açısı ile uyarı hızı |
Mekanik veriler - Boyutlar
| Kablo girişi |
3 x M20 x 1,5 |
| Kablo kesiti, maximum |
2,5 mm² |
| not |
Kablo kısmı hakkındaki bütün göstergeler iletken yüksüklerini dahil ediyor. |
| Çekirdek kesiti, maksimum |
13 AWG |
| Konektör (mekanik) |
Vida bağlantısı |
Mekanik veriler - Boyutlar
| Sensörün boyu |
43 mm |
| Sensörün genişliği |
67 mm |
| Sensörün yüksekliği |
133 mm |
| Genişlik castor |
8,5 mm |
| Castor çapı |
20 mm |
Ortam koşulları
| Koruma sınıfı |
IP65 |
| Ortam sıcaklığı |
-30 ... +90 °C |
| Koruma oranı |
I |
Ortam koşulları
| Nominal izolasyon gerilimi Ui |
400 V |
| Nominal darbeye dayanma gerilimi Uimp |
6 kV |
| Kirlilik derecesi |
3 |
Elektriksel veriler
| Termal test akımı |
10 A |
| Nominal çalışma gerilimi |
400 VAC |
| Talep edilen nominal kısa devre akımı |
1.000 A |
| Kullanım kategorisi AC-15 |
400 VAC |
| Kullanım kategorisi AC-15 |
4 A |
| Not (Anahtarlama elemanı) |
çift kesme kontaktlı galvanik olarak ayrılmış kontakt köprüleri |
| Anahtarlama prensibi |
Yavaş hareket |
| Maksimum anahtarlama frekansı |
500 /h |
| Malzeme, kontaklar, elektrikli |
AgCdO, kendi kendini temizler, pozitif hareket |
| Anahtarlama elemanı |
NC contact, NO contact |
Dil filtresi
Veri sayfası
Çalışma talimatları (ek sayfa/hızlı kılavuz)
Adobe Reader’ın son sürümünü indirin

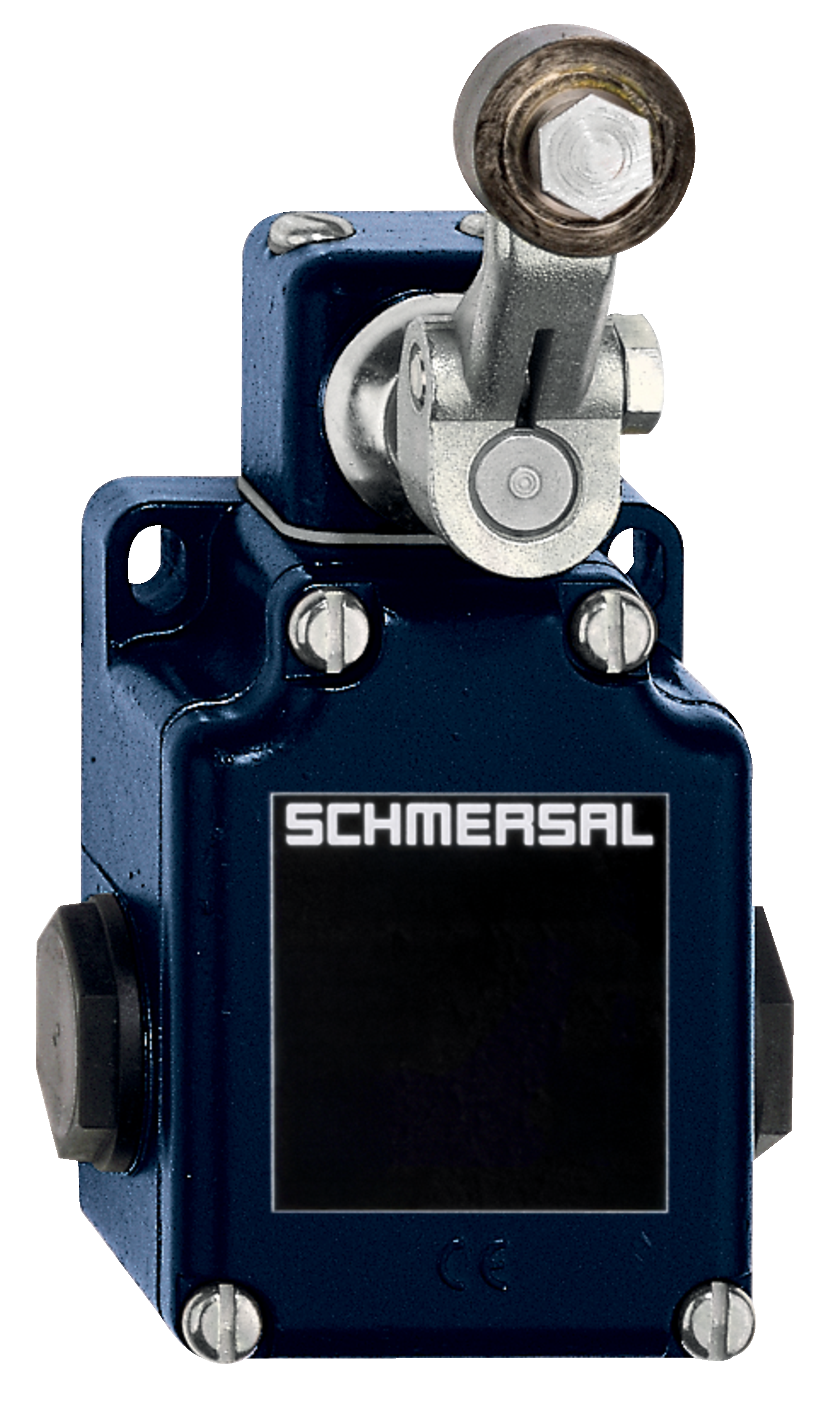

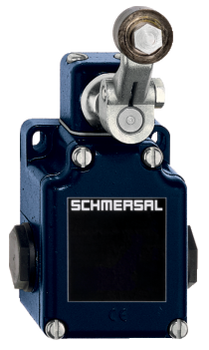

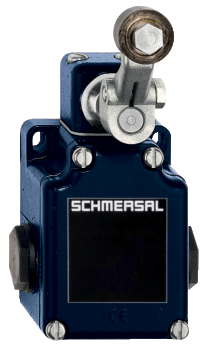

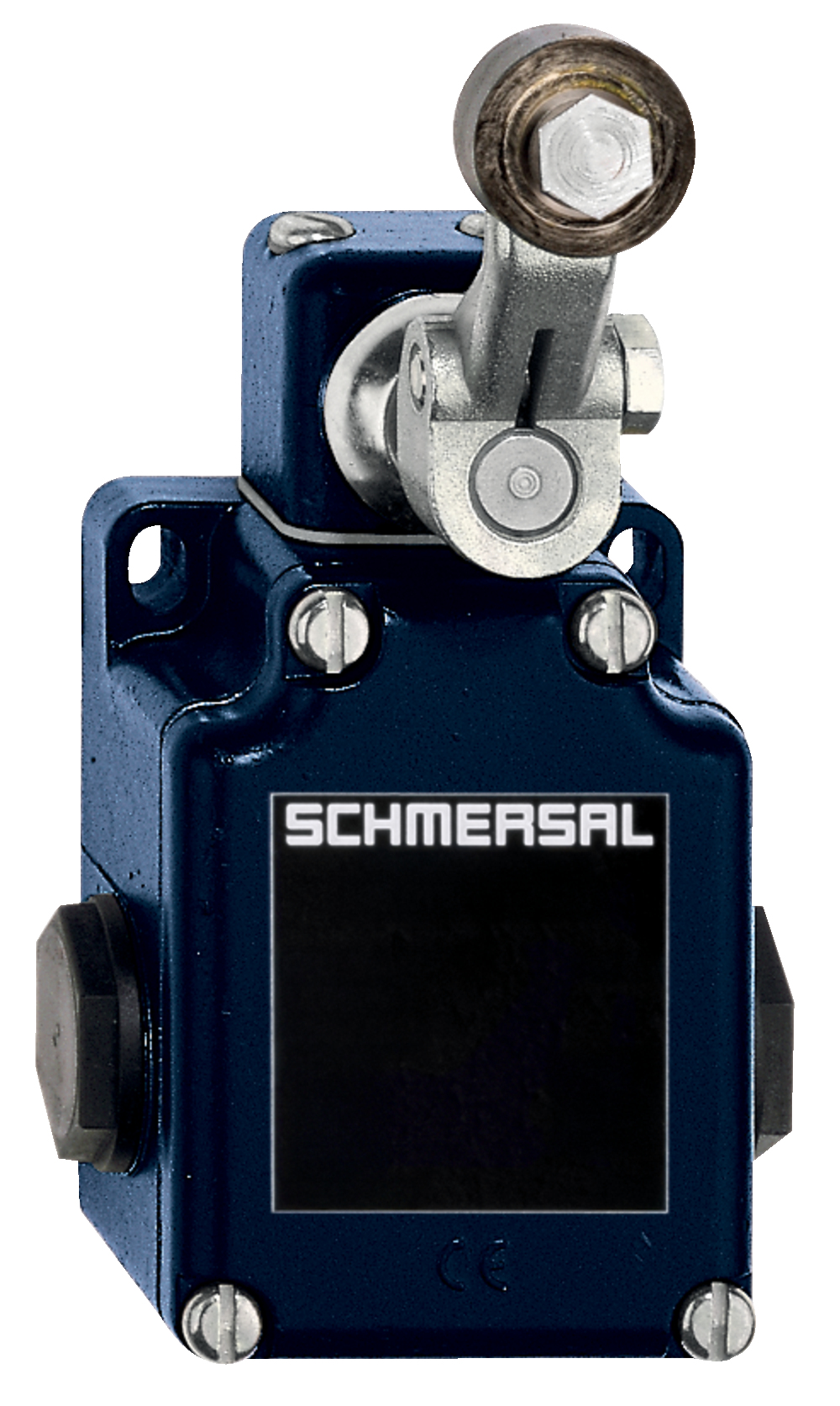

Ürün resmi (katalog özel fotoğraf)
