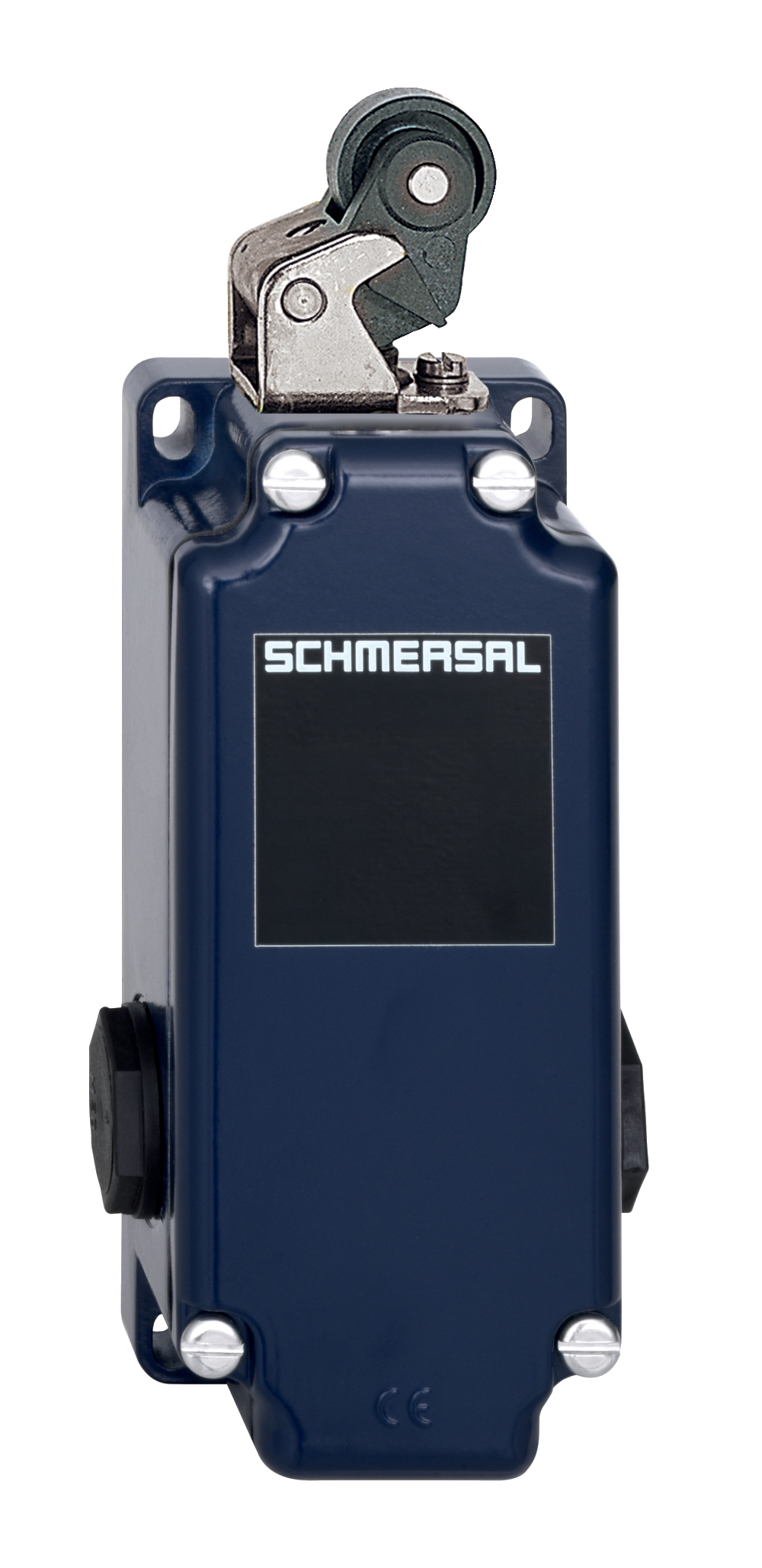

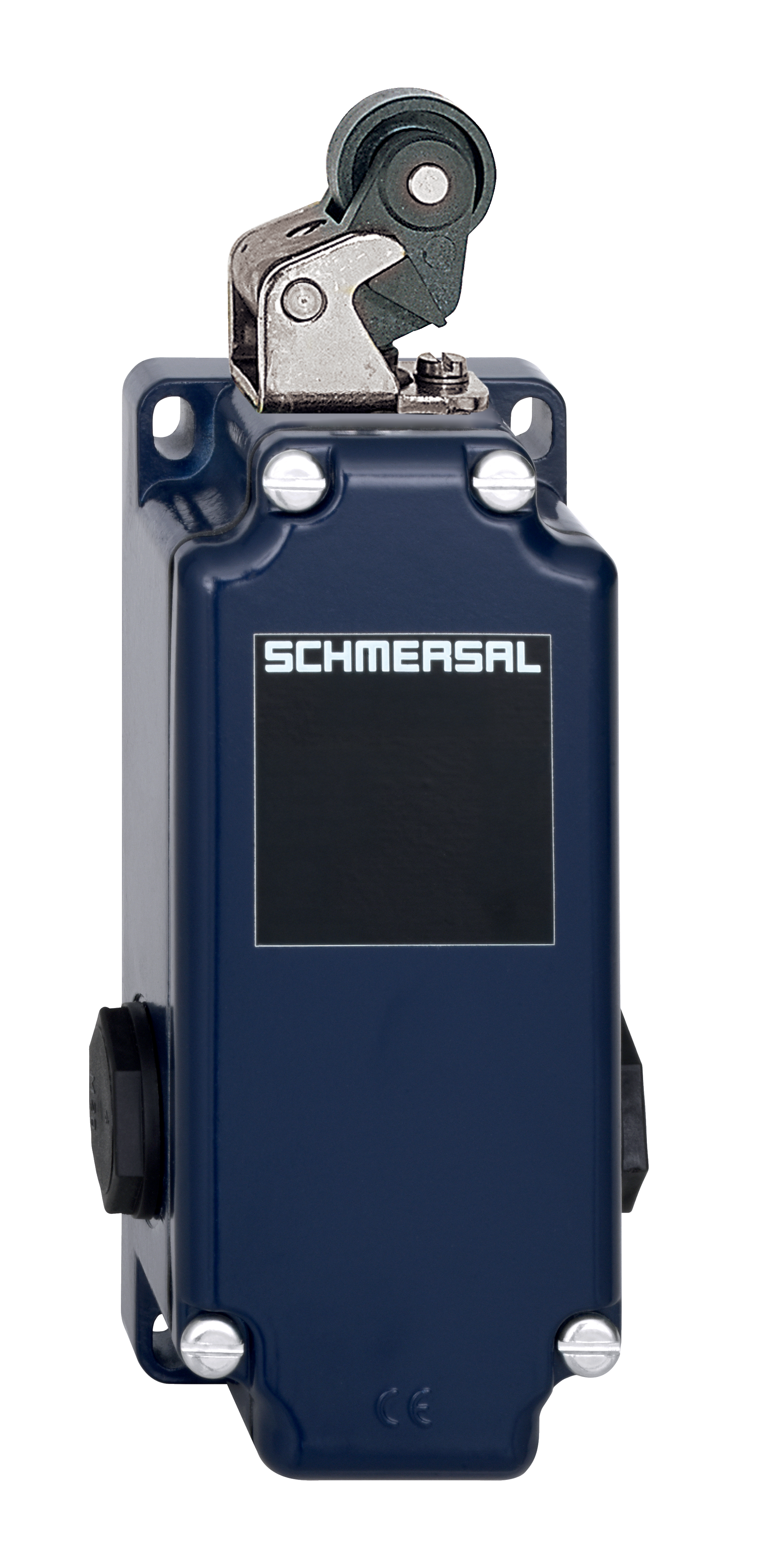

TK 017-22Y

Ürün numarası: 101054954
Arşiv
TK 017-22Y

Downloads

ePLAN Veri
CADENAS CAD Verileri
SISTEMA Veri
  • 3 Kablo girişi M 20 x 1.5
  • Metal muhafaza
  • 4 Kontaktlar
  • 67 mm x 130 mm x 43 mm (temel komponent)
  • aktüatör uçları 4 x 90° açı ile tekrar konumlandırılabilir

Sipariş ayrıntıları

Ürün tip tanımı

TK 017-22Y
Ürün numarası (sipariş numarası)

101054954
EAN (European Article Number)

4030661002620
eCl@ass Numara, Sürümü 12.0

27-27-06-01
eCl@ass Numara, Sürümü 11.0

27-27-06-01
eCl@ass Numara, Sürümü 9.0

27-27-06-01
ETIM numarası, sürüm 7.0

EC000030
ETIM numarası, sürüm 6.0

EC000030

Onaylar

Verileri

CCC

Genel veriler

Normlar, talimatlar

EN IEC 60947-5-1
Etkili kural

mekanik
Piston şekli

Castor
Gövdelerin malzemesi

Hafif alaşım kokil döküm, boyanmış
Gövde kaplamasının malzemesi

boyanmış

Brüt ağırlık

426 g

Genel veriler - Özellikler

Açıcıların sayısı

2
Perde sayısı

2

Mekanik veriler

Devreye alma elemanı

Sapmalı makara kolu
Makara malzemesi

Plastik
Mekanik ömür, minimum

5.000.000 operasyon sayısı
Anahtar ekseninin solundan uyarı, açısı

45 °
Anahtar ekseninin sağından uyarı açısı

30 °
Hareket ettirici kuvvet

17 N
Kontakt açıklığı

2 x 2,5 mm
Kumanda hızı, minimum

1 mm/min
Kumanda hızı, maximum

0,5 m/s
Not (Kumanda hızı)

Anahtar eksenine dikey uyarı açısı ile uyarı hızı

Mekanik veriler - Boyutlar

kesme

Vida bağlantısı M20 x 1.5
Kablo kesiti, minimum

1,5 mm²
Kablo kesiti, maximum

2,5 mm²
not

Kablo kısmı hakkındaki bütün göstergeler iletken yüksüklerini dahil ediyor.
Çekirdek kesiti

13 AWG

Mekanik veriler - Boyutlar

Sensörün boyu

43 mm
Sensörün genişliği

67 mm
Sensörün yüksekliği

168 mm
Genişlik castor

8,5 mm
Castor çapı

20 mm

Ortam koşulları

Koruma sınıfı

IP65
Ortam sıcaklığı

-30 ... +90 °C

Ortam koşulları

Nominal izolasyon gerilimi Ui

500 V

Elektriksel veriler

Termal test akımı

10 A
Kullanım kategorisi AC-15

400 VAC
Kullanım kategorisi AC-15

4 A
Anahtarlama elemanı

Normalde açık kontakt (NO), Normalde kapalı kontakt (NC)
Anahtarlama prensibi

Yavaş hareket
Malzeme, kontaklar, elektrikli

AgCdO, kendi kendini temizler, pozitif hareket

Note

Not (genel)

Actuation from the right should be avoided, since this reduces the mechanical life of the position switch.
EU Conformity Declaration
Pdf
EU Declaration of Conformity LOG_COM_lo1de01s
OriginalK.A. Schmersal GmbH & Co. KG
Möddinghofe 30
42279 Wuppertal
Germany
Internet: www.schmersal.com
Declaration:We hereby certify that the hereafter described components both in their basic design and construction conform to the applicable European Directives.
Name of the component:M/T 015
M/T 016
M/T 017
Type:See ordering code
Description of the component:Limit switches
Relevant Directives:Low Voltage Directive2014/35/EU
 RoHS-Directive2011/65/EU
Applied standards:DIN EN 60947-5-1:2010
Person authorised for the compilation of the technical documentation:Oliver Wacker
Möddinghofe 30
42279 Wuppertal
Place and date of issue:Wuppertal, March 22, 2017
 GRA_SIG_ksig-y24
 Authorised signature
Philip Schmersal
Managing Director
