PS226-Z02-STL-F230
- endast för positioneringsuppgifter
- Plasthus med fällbart spärrlock
- Kabelgenomföring 2 x M20 x 1,5
- Konstruktion enligt EN 50047
- LED-version finns
Beställningsinformation
| Produktbeteckning |
PS226-Z02-STL-F230 |
| Artikelnummer (beställningsnummer) |
103061470 |
| EAN (European Article Number) |
4030661674186 |
| eCl@ss nummer, version 12.0 |
27-27-06-01 |
| eCl@ss nummer, version 11.0 |
27-27-06-01 |
| eCl@ss nummer, version 9.0 |
27-27-06-01 |
| ETIM-nummer, version 7.0 |
EC000030 |
| ETIM-nummer, version 6.0 |
EC000030 |
Globala egenskaper
| Föreskrifter |
EN IEC 60947-5-1 |
| Kapslingens material |
Plast, glasfiberförstärkt |
| Bruttovikt |
90 g |
Allmänna data - Egenskaper
| Antal säkerhetskontakter |
2 |
Klassificering
| Mission time |
20 År |
Mekaniska data
| Manövreringselement |
Fjäderarm |
| Mekanisk livslängd, minimum |
10.000.000 kopplingar |
| Erforderlig kraft för tvångsbrytning, minimum |
40 N |
| Åtdragningsmoment för fästskruvarna |
1,2 Nm |
Mechanical data - Connection technique
| Connector position |
Vänster |
| Anslutning, kontakt |
Stickkontakt M12, 4-polig |
| Elektriska anslutningens åtdragningsmoment, minimum |
0,6 Nm |
| Tightening torque of electrical connection, maximum |
0,8 Nm |
Mekaniska data - mått
| Sensorns längd |
33 mm |
| Sensorns bredd |
59 mm |
Omgivningsförhållanden
| Skyddsklass |
IP66 IP67 |
| Omgivningstemperatur |
-30 ... +80 °C |
| Protection class |
II |
Ambient conditions - Insulation values
| Isolationsmärkspänning |
240 V |
| Märkstötspänning |
0,8 kV |
| Föroreningsgrad |
3 |
Elektriska data
| Termisk testström |
4 A |
| Krävd nominell kortslutningsström |
400 A |
| Brukskategori AC-15 |
50 VAC |
| Brukskategori AC-15 |
3 A |
| Brukskategori DC-13 |
24 VDC |
| Brukskategori DC-13 |
3 A |
| Kopplingsdon |
2 brytande kontakt (br) |
| Kopplingsprincip |
Moment |
| Maximal omkopplingsfrekvens |
5.000 /h |
| Kontakternas material, elektriskt |
Silver |
Språk filter
Datablad
Driftsinstruktion och EU-försäkran om överensstämmelse
Broschyr
SISTEMA-VDMA Bibliotek/Library
Ladda ned senaste versionen av Adobe reader

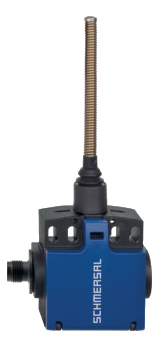

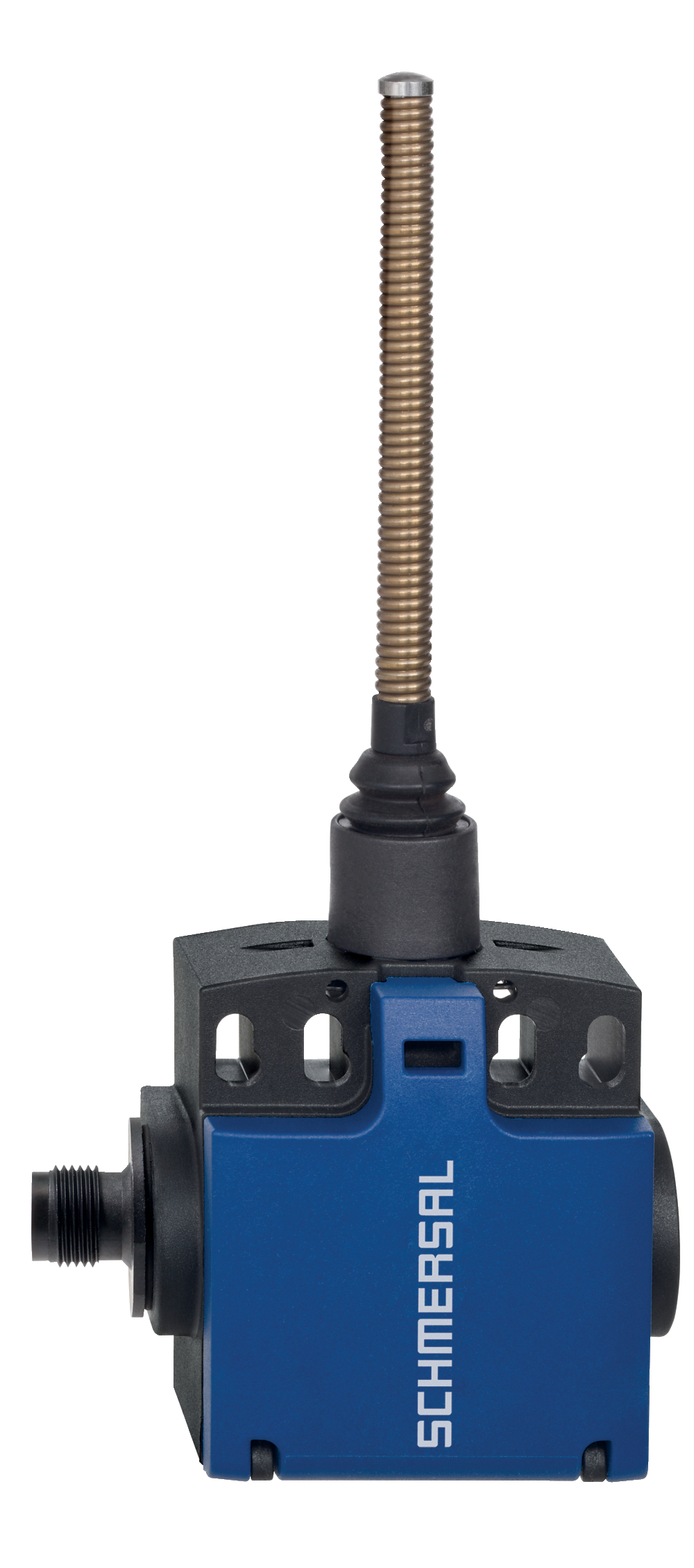

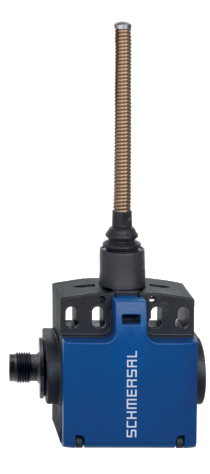

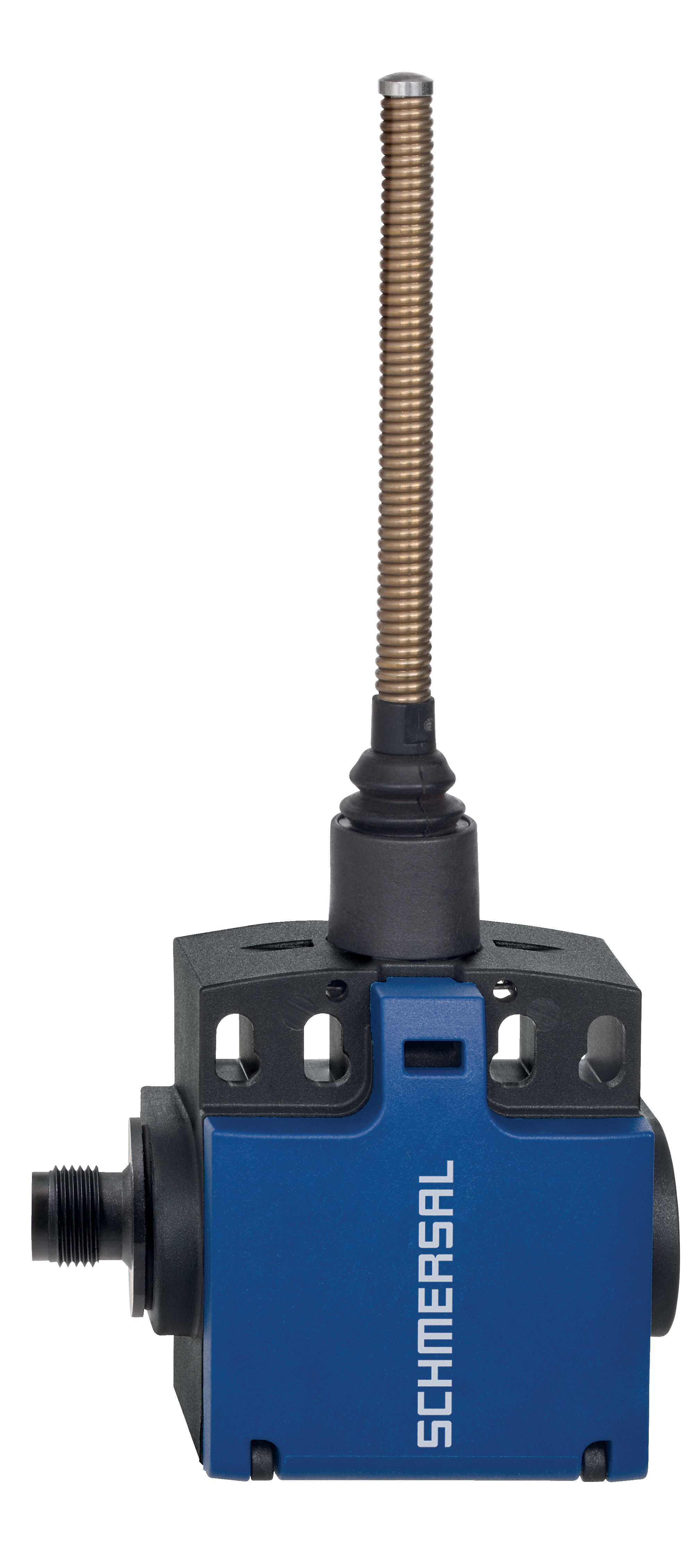

Produktbild (singelfoto i katalog)
ID: kps2-stl-ff01
| 732,6 kB | .jpg | 352.778 x 796.9250000000001 mm - 1000 x 2259 px - 72 dpi
| 21,8 kB | .jpg | 54.681000000000004 x 123.47200000000001 mm - 155 x 350 px - 72 dpi
| 17,2 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 75,7 kB | .png | 74.083 x 167.217 mm - 210 x 474 px - 72 dpi
| 6,7 MB | .png | 169.333 x 382.524 mm - 2000 x 4518 px - 300 dpi
Måttritning (grundkomponent)
Måttritning aktiveringsorgan
Diagram
Monitoring the interlock to EN ISO 14119
Positive break NC contact
Actuated
Not actuated
Normally-open contact
Normally-closed contact
