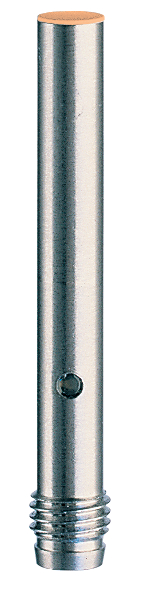

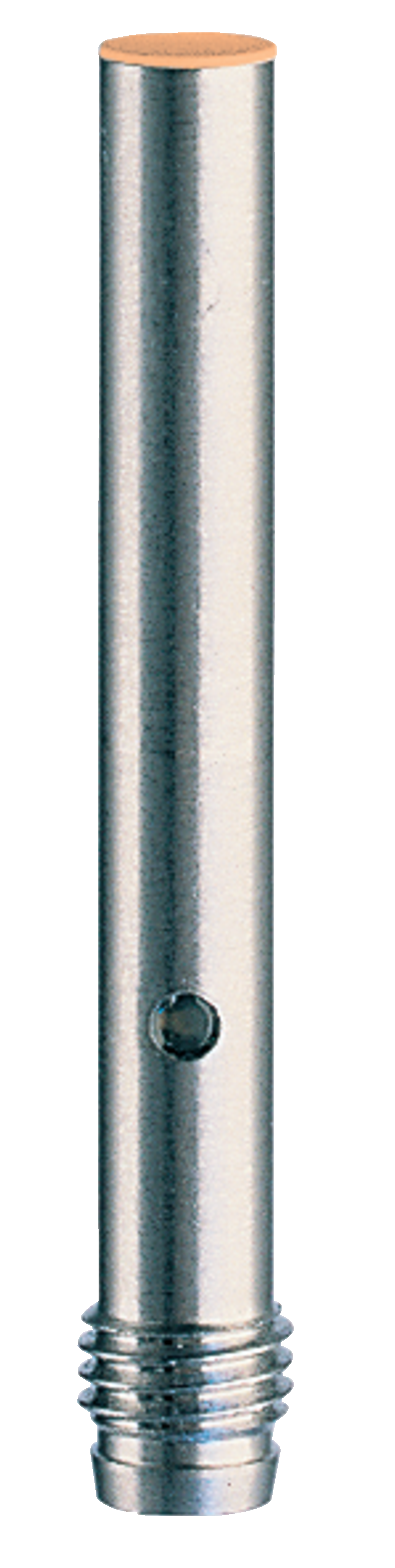

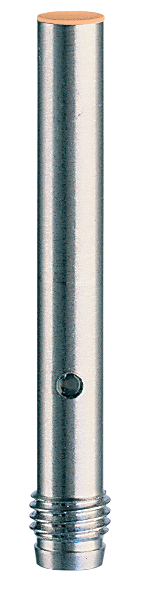

IFL-N-2-6,5M-10ST2N

Artikelnummer: 101144841
Arkiv
IFL-N-2-6,5M-10ST2N

Downloads

ePLAN Data
CADENAS CAD Data
SISTEMA Data
  • NOTERA: Ej tillgänglig (ersättning; IFL 2-6,5M-10ST2N)
  • metallhus
  • DC 3-ledning
  • Stickkontakt
  • Konstruktion Ø 6,5 mm

Beställningsinformation

Note (Delivery capacity)

Ej tillgänglig!
Produktbeteckning

IFL-N-2-6,5M-10ST2N
Artikelnummer (beställningsnummer)

101144841
EAN (European Article Number)

4030661134727
eCl@ss nummer, version 12.0

27-27-40-01
eCl@ss nummer, version 11.0

27-27-01-01
eCl@ss nummer, version 9.0

27-27-01-01
ETIM-nummer, version 7.0

EC002714
ETIM-nummer, version 6.0

EC002714

Globala egenskaper

Föreskrifter

DIN VDE 0660-208

EN IEC 60947-5-2
Kaplsing, dimensioner

cylinder, jämn
Monteringsvillkor (mekanisk)

flöde
Kapslingens material

Rostfritt stål
Aktiv yta

Plast
Bruttovikt

6 g

Allmänna data - Egenskaper

Integrerad indikering, status

Ja
Antal kabelledare

3

Mechanical data - Switching distances

Nominellt manöveravstånd Sn

1,5 mm
Notera (aktiveringsavstånd)

All switching distances in accordance EN IEC 60947-5-2

Mechanical data - Connection technique

Kabelns längd

2 m
Anslutning, kontakt

Stickkontakt M8

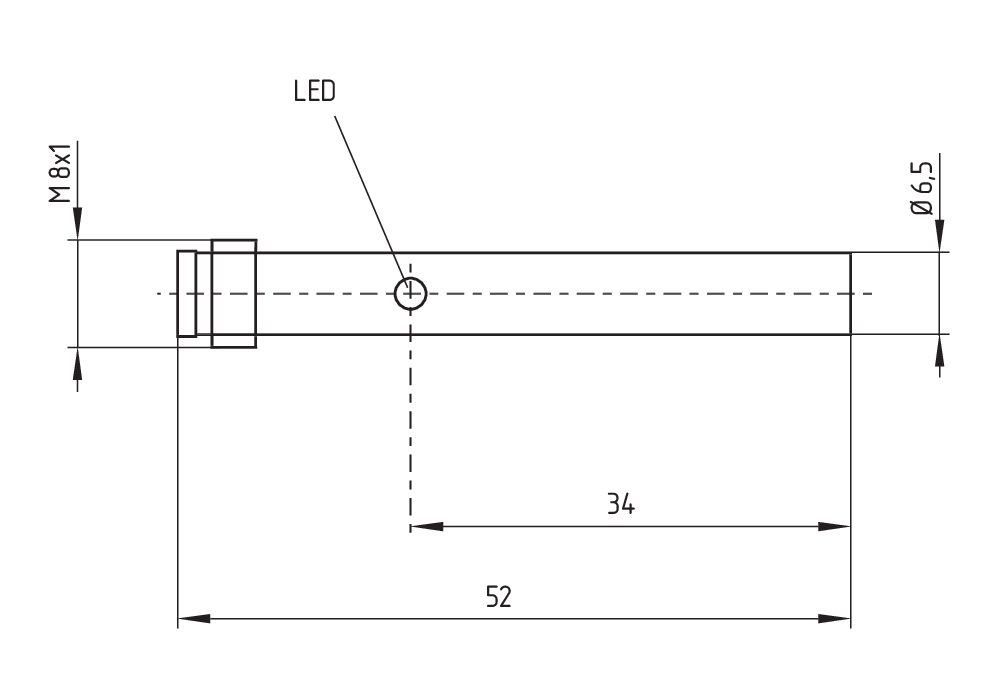

Mekaniska data - mått

Diameter

6,5 mm
Sensorns längd

52 mm
Sensorns bredd

6,5 mm
Sensorns höjd

6,5 mm

Omgivningsförhållanden

Skyddsklass

IP67
Omgivningstemperatur

-25 ... +85 °C
Vibrationstålig enligt EN 60068-2-6

10 … 55 Hz, Amplitud 1 mm
tålighet mot chock

30 g / 11 ms
Protection class

II

Elektriska data

Driftspänning

15 ... 34 VDC

Typ av spänningsintervall

DC
Tomgångsström l0, typisk

17 mA
Märkspänning

15 ... 34 VDC
Märkström

150 mA

200 mA
Kopplingsdon

Slutande kontakt (sl)
Skyddskrets integrerad

induktivt störningsskydd

Skydd mot omvänd polaritet

Överbelastningsskydd

Max. säkringsklass

dämpad felimpuls vid påslagning

ledningsbrottsövervakning

Skydd röstöverföring

Kopplingsfrekvens, cirka

1.500 Hz

Elektriska data - Digital utgång

Voltage drop Ud, maximum

2,5 V
Utförande bistabila kontakter

npn

Statusindikering

Note (Integral System Diagnostics, status )

gul LED
UK Conformity Declaration
PDF
UK Declaration of Conformity LOG_COM_lo1de01s
Company:K.A. Schmersal GmbH & Co. KG
Möddinghofe 30
42279 Wuppertal
Germany
Internet: www.schmersal.com
Declaration:We hereby, under sole responsibility, certify that the hereafter described components both in their basic design and construction conform to the relevant statutory requirements, regulations and designated standards of the United Kingdom.
Name of the component:IFL
Design: Ø 4, Ø 6,5, Ø 20, Ø 40,
M8, M12, M18, M30, 2.., 3.., 6.., R..
Type:See ordering code
Description of the component:Inductive proximity switch
Relevant legislation:Electrical Equipment (Safety) Regulations2016
 Electromagnetic Compatibility Regulations2016
 The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations2012
Designated standards:EN IEC 60947-5-2:2020
UK-Importer / Person authorised for the compilation of the technical documentation:Schmersal UK Ltd.
Paul Kenney
Unit 1, Sparrowhawk Close
Enigma Business Park
Malvern, Worcestershire, WR14 1GL
Place and date of issue:Wuppertal, January 16, 2023
 GRA_SIG_ksig-y24
 Authorised signature
Philip Schmersal
Managing Director

Schmersal Nordiska AB, F O Petersons gata 28, S-421 31 Västra Frölunda

Alla data och värden har kontrollerats noga. Bilder kan avvika från originalet. Ytterligare tekniska data finns i manualen. Tekniska ändringar och fel förbehålles.
