IFL 2-8M-01P 5,0M
IFL 2-8M-01P 5,0M
Downloads
| Produktbeteckning: IFL (1)-(2)(3)-(4)(5)(6)(7) |
| (1) | |
| 2 | Aktiveringsavstånd 2 mm |
| 3 | Aktiveringsavstånd 3 mm |
| B | Kan bäddas in skenbart |
| (2) | |
| 8 | Cylinder, gänga M8 |
| (3) | |
| utan | Byggform standard |
| M | miniatyrstomme |
| (4) | |
| 01 | Öppnare (NC) |
| 10 | Slutande kontakt (sl) |
| 10/01 | Slutande kontakt (sl) / brytande kontakt (br) med anslutningsutrymme |
| 11 | Slutande kontakt (sl) / brytande kontakt (br) antivalent |
| (5) | |
| utan | Kabel |
| ST | Stick |
| (6) | |
| utan | Stickkontakt standard |
| 2 | Alternativt stickkontaktutförande |
| (7) | |
| N | npn |
| P | pnp |
- Konstruktion M 8 x 1
Beställningsinformation
| Produktbeteckning |
IFL 2-8M-01P 5,0M |
| Artikelnummer (beställningsnummer) |
101127891 |
| eCl@ss nummer, version 12.0 |
27-27-40-01 |
| eCl@ss nummer, version 11.0 |
27-27-01-01 |
| eCl@ss nummer, version 9.0 |
27-27-01-01 |
| ETIM-nummer, version 7.0 |
EC002714 |
| ETIM-nummer, version 6.0 |
EC002714 |
Globala egenskaper
| Föreskrifter |
DIN VDE 0660-208 EN IEC 60947-5-2 |
| Kaplsing, dimensioner |
cylinder, gänga |
| Monteringsvillkor (mekanisk) |
flöde |
| Kapslingens material |
Mässing |
| Kapslingsbeläggningens material |
nickelpläterad |
| Aktiv yta |
Plast |
| Muttrarnas material |
Mässing |
| Bruttovikt |
118 g |
Allmänna data - Egenskaper
| Integrerad indikering, status |
Ja |
| Kabelhylsa |
Nej |
| Antal kabelledare |
3 |
Mekaniska data
| Åtdragningsmoment muttrar, maximum |
6 Nm |
| Note (Tightening torque of nuts) |
Thread must not be loaded in the head area. |
Mechanical data - Switching distances
| Nominellt manöveravstånd Sn |
2 mm |
| Notera (aktiveringsavstånd) |
All switching distances in accordance EN IEC 60947-5-2 |
Mechanical data - Connection technique
| Kabelns längd |
5 m |
| Anslutning, kontakt |
Kabel |
| Number of cable wires |
3 |
| Ledararea |
0,14 mm2 |
| Kabelmantelns material |
PVC |
Mekaniska data - mått
| Sensorns ISO-gänga |
M8 |
| bredd tvärs över de platta delarna |
13 SW |
| Sensorns längd |
42 mm |
Omgivningsförhållanden
| Skyddsklass |
IP67 |
| Omgivningstemperatur |
-25 ... +70 °C |
| Vibrationstålig enligt EN 60068-2-6 |
10 … 55 Hz, Amplitud 1 mm |
| tålighet mot chock |
30 g / 11 ms |
| Protection class |
II |
Elektriska data
| Driftspänning |
10 ... 30 VDC |
| Typ av spänningsintervall |
DC |
| Tomgångsström l0, typisk |
3,4 mA |
| Märkspänning |
10 ... 30 VDC |
| Märkström |
200 mA |
| Kopplingsdon |
Öppnare (NC) |
| Skyddskrets integrerad |
induktivt störningsskydd Skydd mot omvänd polaritet Överbelastningsskydd Max. säkringsklass |
| Kopplingsfrekvens, cirka |
3.000 Hz |
Elektriska data - Digital utgång
| Voltage drop Ud, maximum |
1,2 V |
| Current at Voltage drop Ud |
0,2 A |
| Utförande bistabila kontakter |
pnp |
Statusindikering
| Note (Integral System Diagnostics, status ) |
gul LED |
Språk filter
Datablad
Bruksanvisning (bilaga/snabbguide)
EU-försäkran om överensstämmelse
Ladda ned senaste versionen av Adobe reader

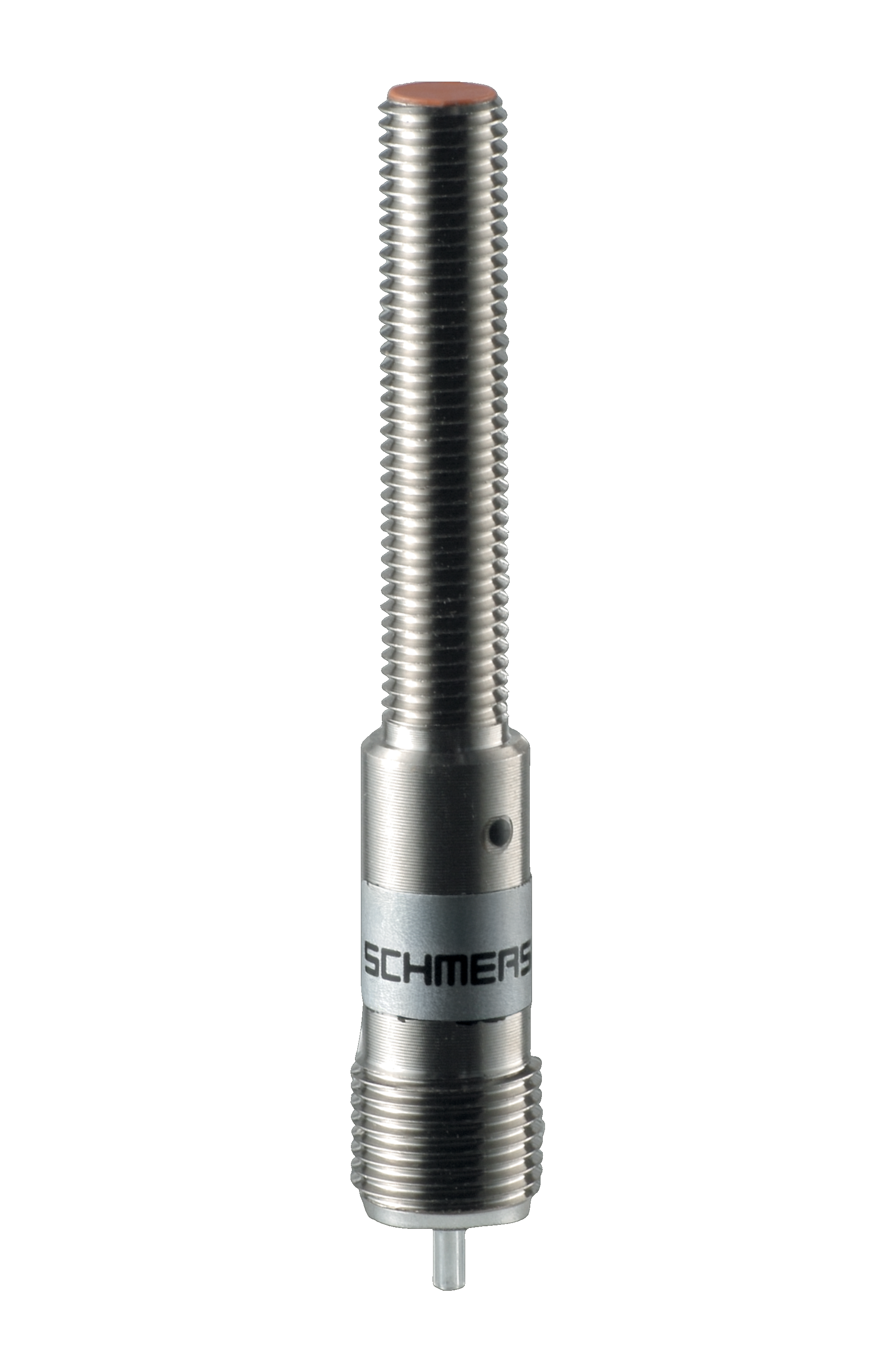

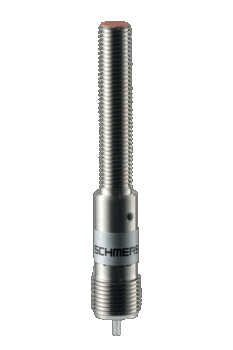

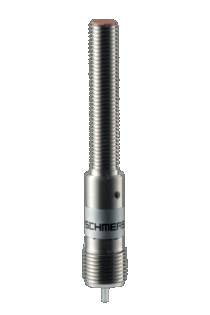

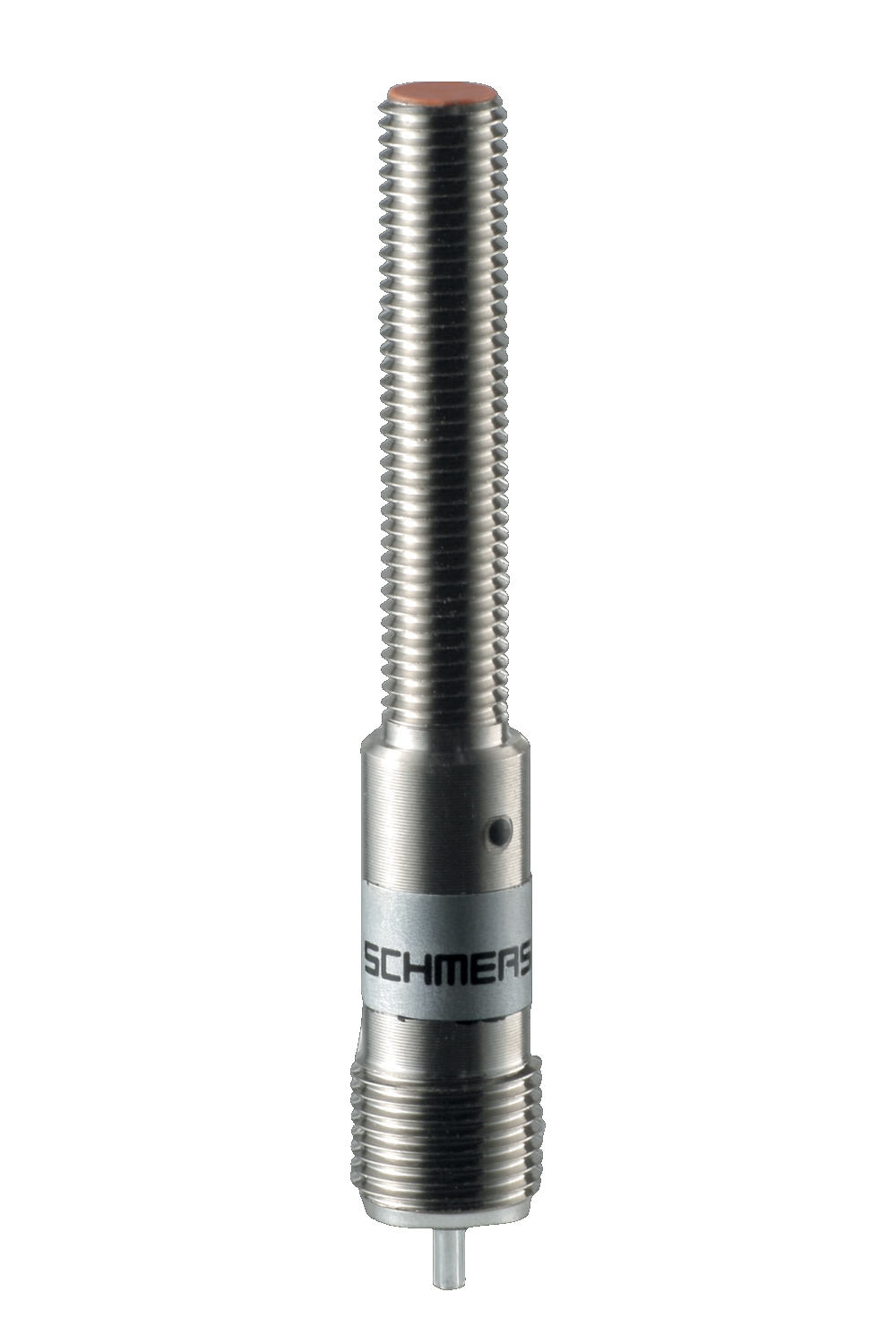

Produktbild (singelfoto i katalog)
ID: kifl2f11
| 209,9 kB | .jpg | 352.778 x 529.167 mm - 1000 x 1500 px - 72 dpi
| 34,6 kB | .png | 74.083 x 111.125 mm - 210 x 315 px - 72 dpi
| 15,0 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 2,4 MB | .png | 169.249 x 254 mm - 1999 x 3000 px - 300 dpi
| 17,0 kB | .jpg | 82.197 x 123.47200000000001 mm - 233 x 350 px - 72 dpi

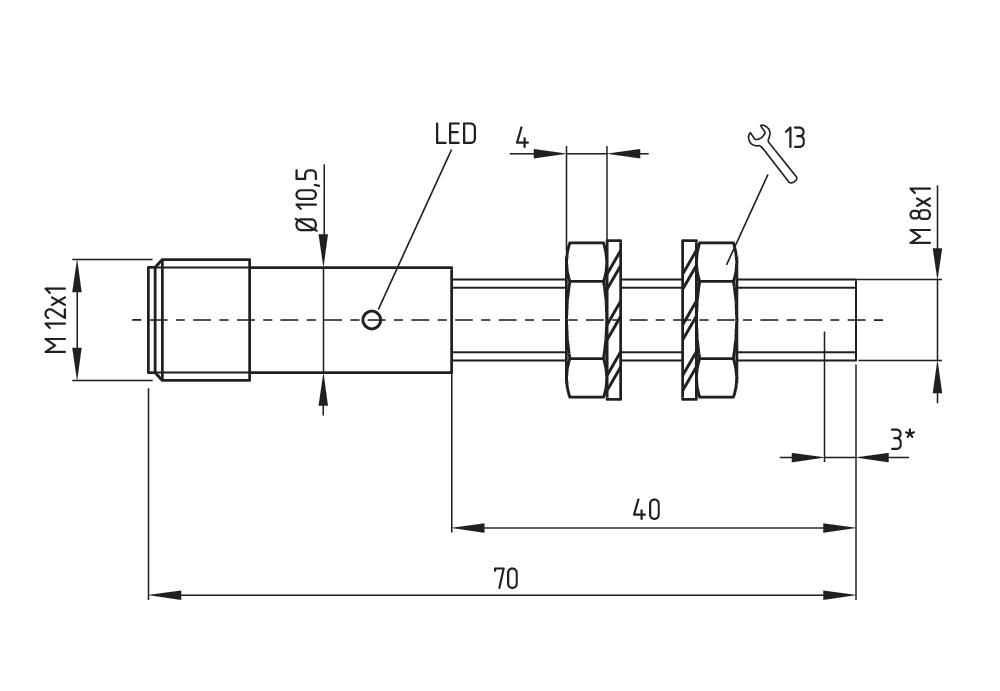

Måttritning (grundkomponent)
Monitoring the interlock to EN ISO 14119
Positive break NC contact
Actuated
Not actuated
Normally-open contact
Normally-closed contact
