DHS-U1-BKWH-LST5-0.25-RGB

Artikelnummer: 103053691

DHS-U1-BKWH-LST5-0.25-RGB

Artikelnummer: 103053691

Downloads

ePLAN Data

CADENAS CAD Data

SISTEMA Data

Antal

Produktbeteckning:
DHS-U1-BKWH-(1)-(2)-(3)

(1)
	Utan elektrisk anslutning
LST5-0.25	Anslutningskabel med M12-kontakt, 5-polig, 0,25 m
LST8-0.25	Anslutningskabel med M12-kontakt, 8-polig, 0,25 m
L5-5.00	Anslutningskabel, 5-ledad, 5 m
L8-5.00	Anslutningskabel, 8-ledad, 5 m

(2)
	Dörrhandtag utan belysning
RGB	Dörrhandtag med belysning

(3)
	Inget manöverdon
LT	Lampknapp

Det är möjligt att alla möjliga enheter enligt denna typnyckel inte går att leverera och/eller inte tekniskt realiserbara.

With door handle lighting
Connecting cable with connector M12, 5-pole, 0.25 m
Degree of protection IP65 / IP67
Machine status directly recognisable on the door handle
Door handle in an ergonomical design
Can be combined with solenoid interlock AZM40 or safety sensor RSS260
Can also be used without safety switchgear device
For left or right hinged safety guards

Beställningsinformation

Produktbeteckning	DHS-U1-BKWH-LST5-0.25-RGB
Artikelnummer (beställningsnummer)	103053691
EAN (European Article Number)	4030661640488
eCl@ss nummer, version 12.0	27-33-01-90
eCl@ss nummer, version 11.0	27-33-01-90
eCl@ss nummer, version 9.0	27-33-01-90
ETIM-nummer, version 7.0	EC000229
ETIM-nummer, version 6.0	EC000229

Certifieringar - Föreskrifter

Certifikat	cULus

Globala egenskaper

Föreskrifter	EN IEC 60947-5-1
Kapslingens material	Plast, glasfiberförstärkt termoplast
Greppets material	translucent PMMA
Hållarens material	Plast, glasfiberförstärkt termoplast

Allmänna data - Egenskaper

Kan belysas	Ja

Mekaniska data

Type of the fixing screws	2x M6
Åtdragningsmoment skruv	3,5 Nm
Utformning av fästskruvarna för handtagskroppen	2x Torx Plus T20x25
Åtdragningsmoment för fästskruvarna för handtagskroppen	2,5 Nm

Mechanical data - Connection technique

Kabelns längd	0,25 m
Anslutning, kontakt	Anslutningskabel med kontakt M 12, rak, 5-polig
Cable diameter	5,5 mm
Bending radius (fixed)	5 x Ø-cable
Bending radius (repeated)	10 x Ø-cable
Kabelmantelns material	PUR

Mekaniska data - mått

Längd	202 mm
Bredd	40 mm
Höjd	84 mm

Omgivningsförhållanden

Skyddsklass	IP66 IP67 IP69
Omgivningstemperatur	-25 ... +45 °C
lager och transporttemperatur	-40 ... +85 °C
Relativ fuktighet, maximum	93 %
Note (Relative humidity)	icke kondenserande inte nedisande
Vibrationstålig enligt EN 60068-2-6	10 … 150 Hz, amplitud 0,35 mm (EN 60947-5-2)
tålighet mot chock	30 g / 11 ms (EN 60947-5-2)
Protection class	III
Permissible installation altitude above sea level, maximum	3.000 m

Ambient conditions - Insulation values

Isolationsmärkspänning	32 VDC
Märkstötspänning	0,8 kV
Overvoltage category	III
Föroreningsgrad	3

Elektriska data

Driftspänning	24 VDC -15 % / +10 %
Öppningsström på 24V	5 mA
Märkspänning	24 VDC
Märkström	150 mA
Krävd nominell kortslutningsström	100 A
Brukskategori DC-12	24 VDC
Brukskategori DC-12	0,03 A
Brukskategori DC-13	24 VDC
Brukskategori DC-13	0,03 A
Extern avsäkring av ledning och enhet	2 A gG
Ingångar, kopplingsnivåer	−3 V … 5 V (Low) 11 V … 30 V (High)

Stifttilldelning

PIN 1	24 VDC
PIN 2	Input red RGB-LED
PIN 3	GND
PIN 4	Input green RGB-LED
PIN 5	Input blue RGB-LED

Leveransomfång

Notera (leveransomfång, antal och typ)	The insert for use with the safety sensor RSS260 or without integrated actuator must be ordered separately.

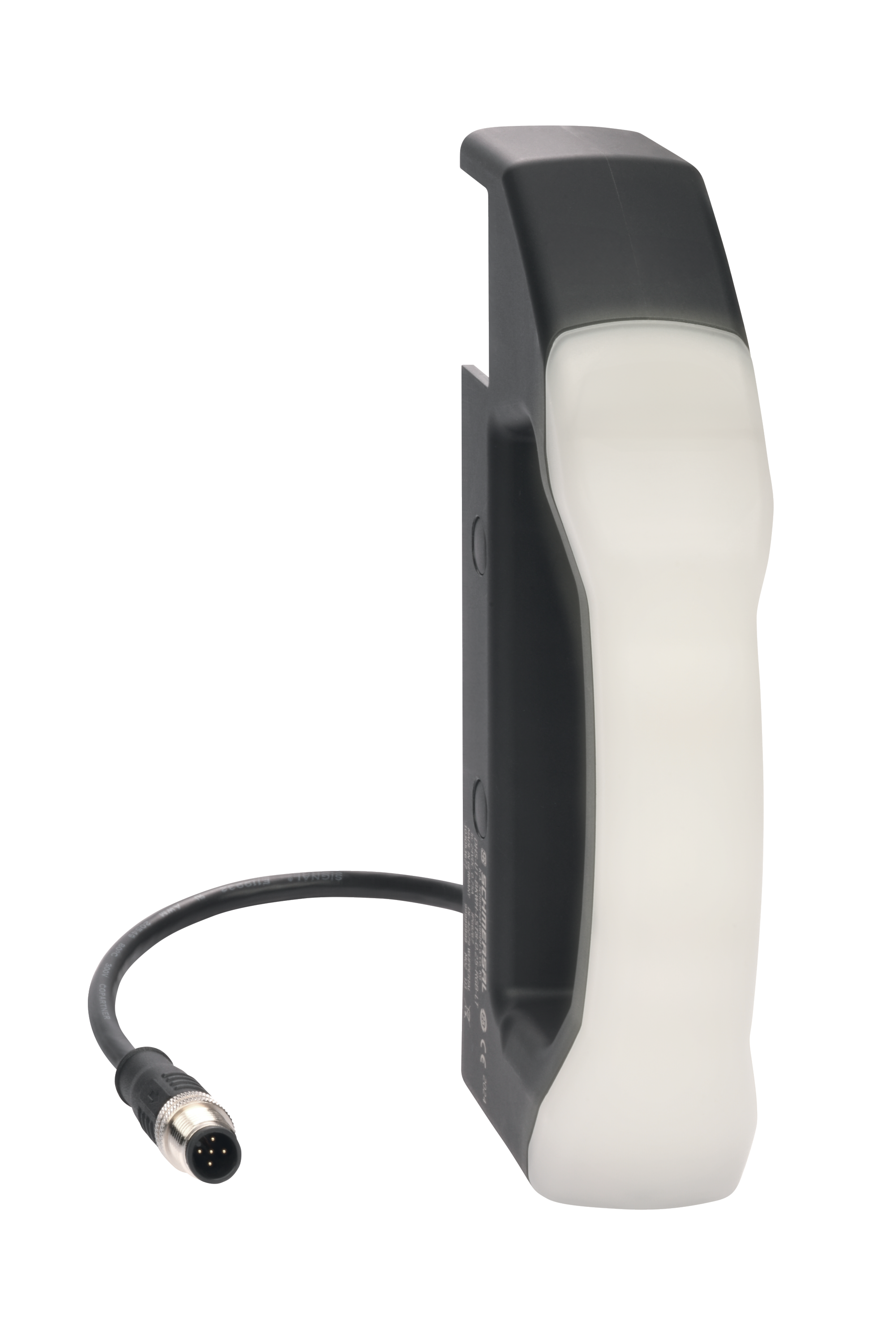

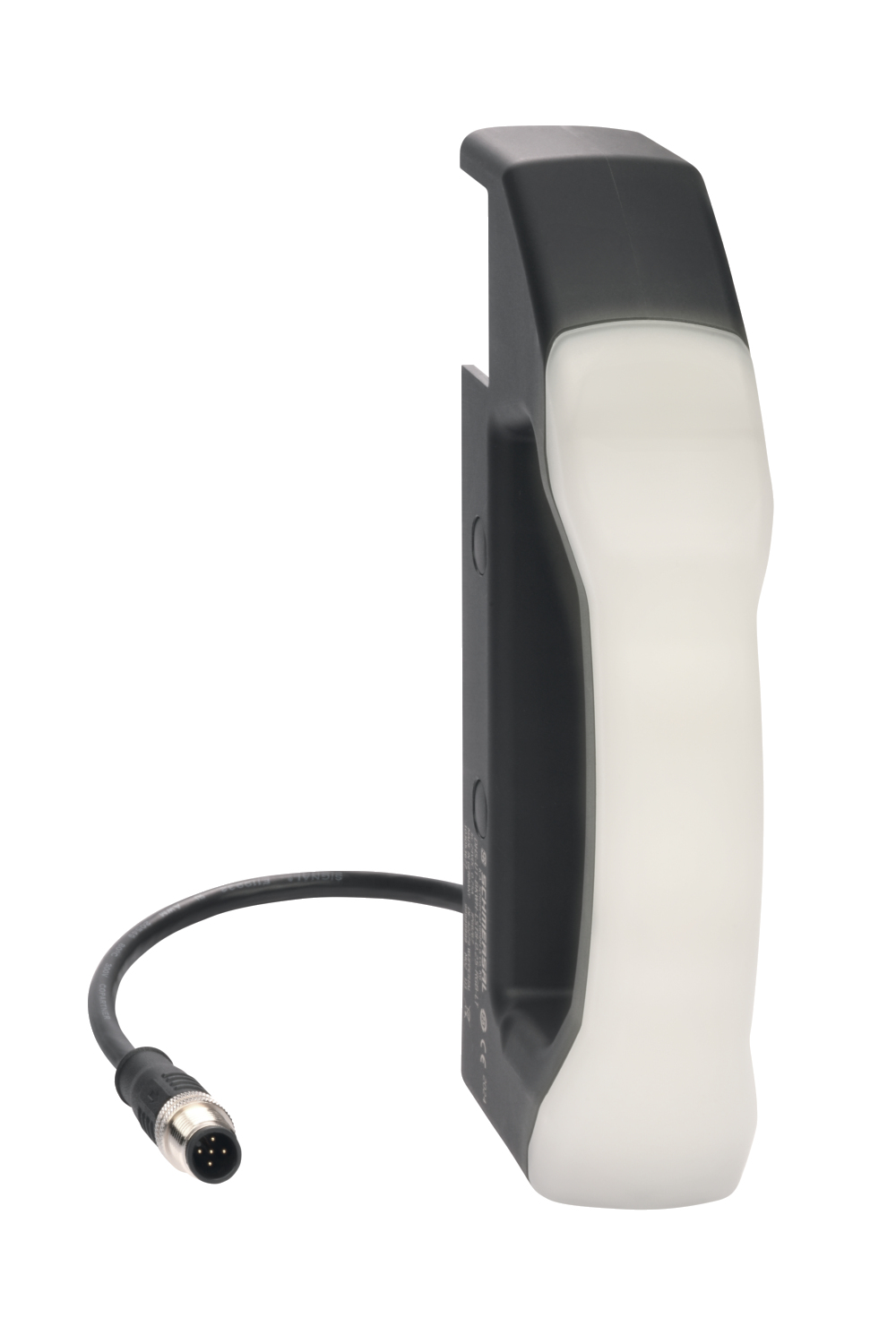

Produktbild (singelfoto i katalog)

ID: kdhs-f41

| 185,8 kB | .jpg | 352.778 x 529.167 mm - 1000 x 1500 px - 72 dpi

| 35,5 kB | .png | 74.083 x 111.125 mm - 210 x 315 px - 72 dpi

| 16,2 kB | .jpg | 82.197 x 123.47200000000001 mm - 233 x 350 px - 72 dpi

| 17,2 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi

| 2,5 MB | .png | 169.333 x 254 mm - 2000 x 3000 px - 300 dpi

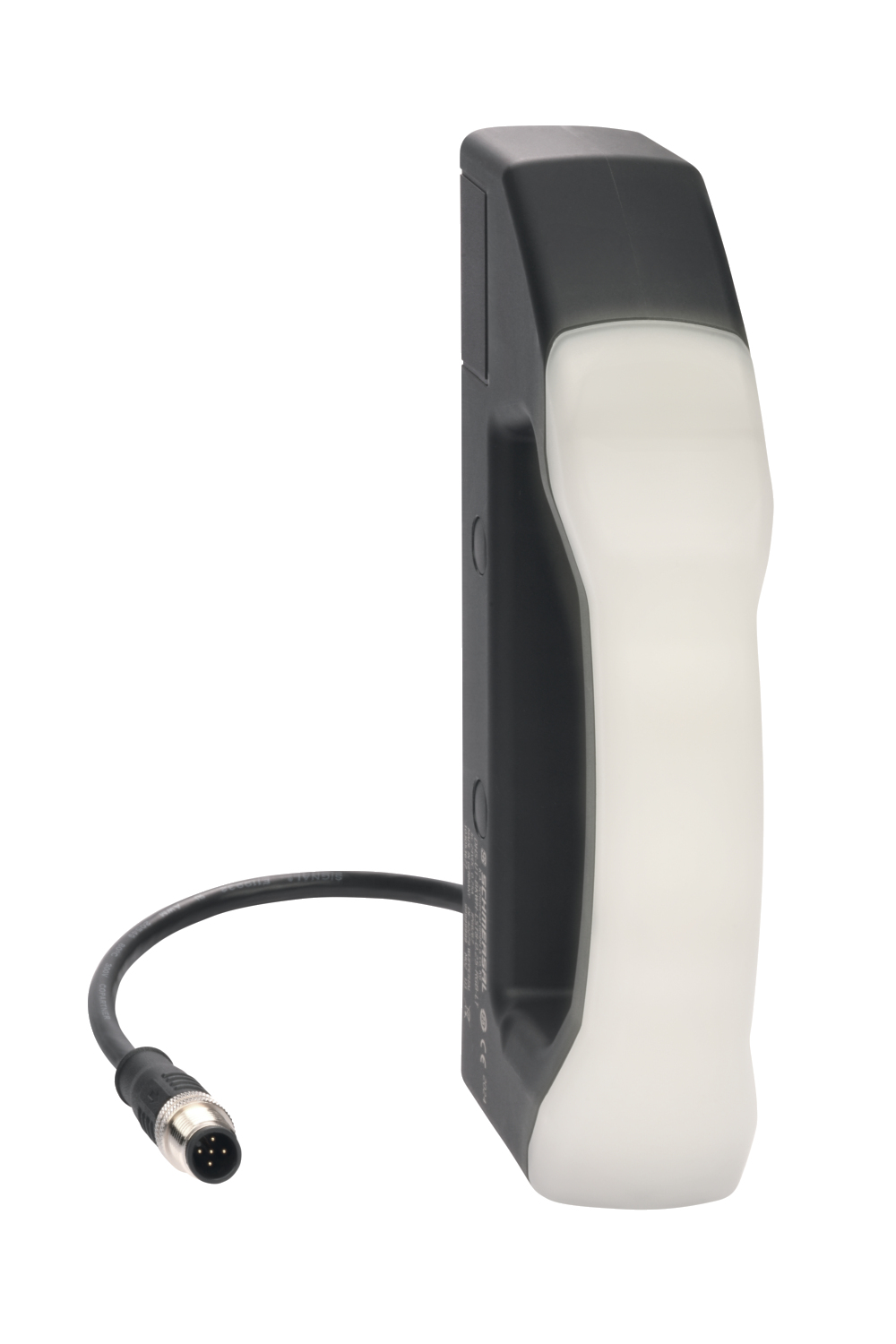

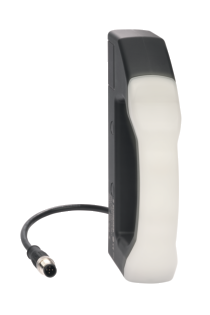

Detaljfoto

ID: kdhs-f42

| 189,1 kB | .jpg | 352.778 x 529.167 mm - 1000 x 1500 px - 72 dpi

| 36,1 kB | .png | 74.083 x 111.125 mm - 210 x 315 px - 72 dpi

| 16,3 kB | .jpg | 82.197 x 123.47200000000001 mm - 233 x 350 px - 72 dpi

Kontakt ordning

ID: km12-k5g

| 5,8 kB | .png | 73.73100000000001 x 106.89200000000001 mm - 209 x 303 px - 72 dpi

| 158,2 kB | .jpg | 352.425 x 510.117 mm - 999 x 1446 px - 72 dpi

EU Conformity Declaration

PDF

EU Declaration of Conformity

Original

K.A. Schmersal GmbH & Co. KG
Möddinghofe 30
42279 Wuppertal
Germany
Internet: www.schmersal.com

Declaration:

We hereby certify that the hereafter described components both in their basic design and construction conform to the applicable European Directives.

Name of the component:

DHS-U1

Type:

See ordering code

Description of the component:

Door handle system

Relevant Directives:	EMC-Directive	2014/30/EU
	RoHS-Directive	2011/65/EU

Applied standards:

EN 60947-5-1:2017 + AC:2020

Person authorised for the compilation of the technical documentation:

Oliver Wacker
Möddinghofe 30
42279 Wuppertal

Place and date of issue:

Wuppertal, May 21, 2024

Authorised signature
Philip Schmersal
Managing Director

Schmersal Nordiska AB, F O Petersons gata 28, S-421 31 Västra Frölunda

Alla data och värden har kontrollerats noga. Bilder kan avvika från originalet. Ytterligare tekniska data finns i manualen. Tekniska ändringar och fel förbehålles.
