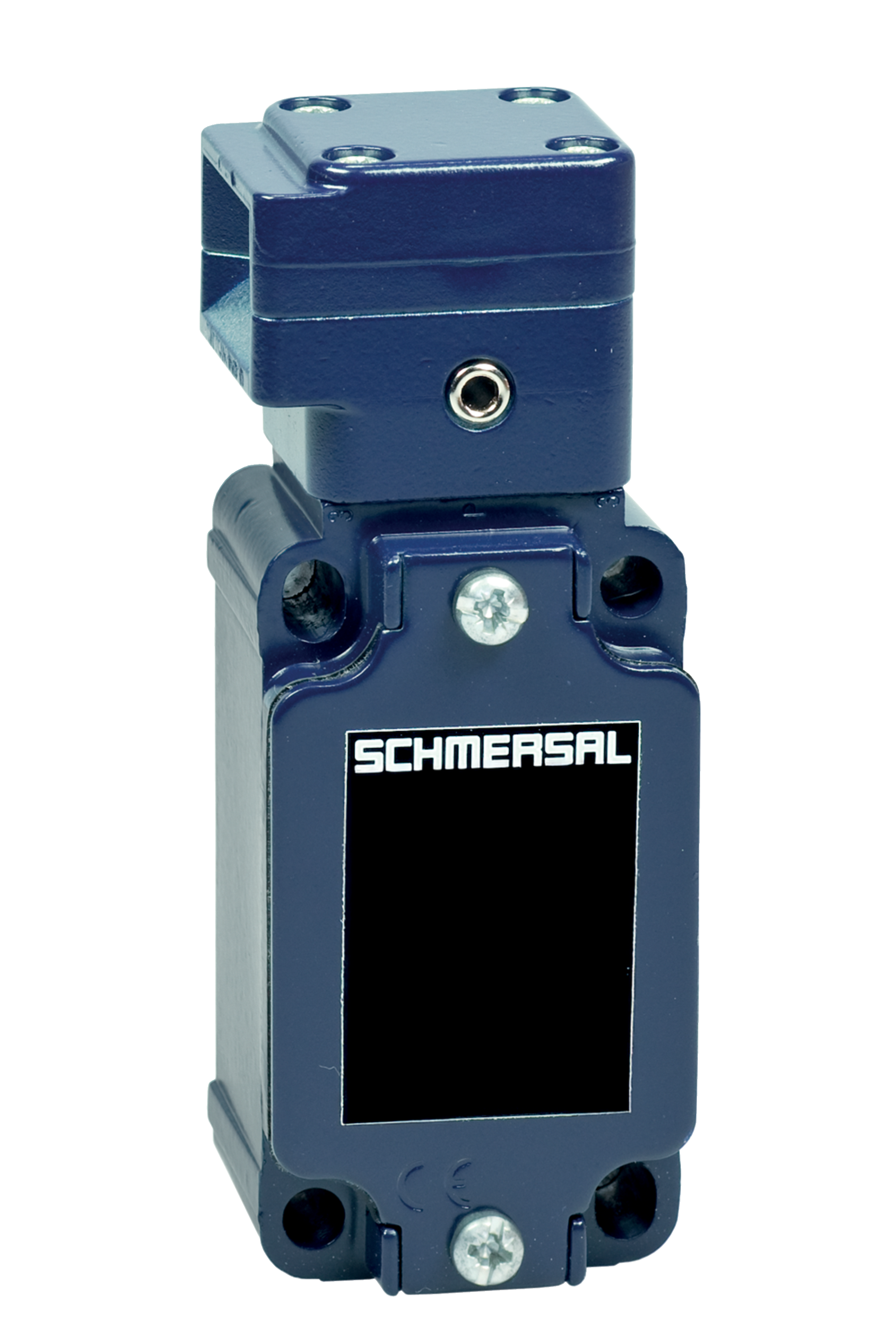

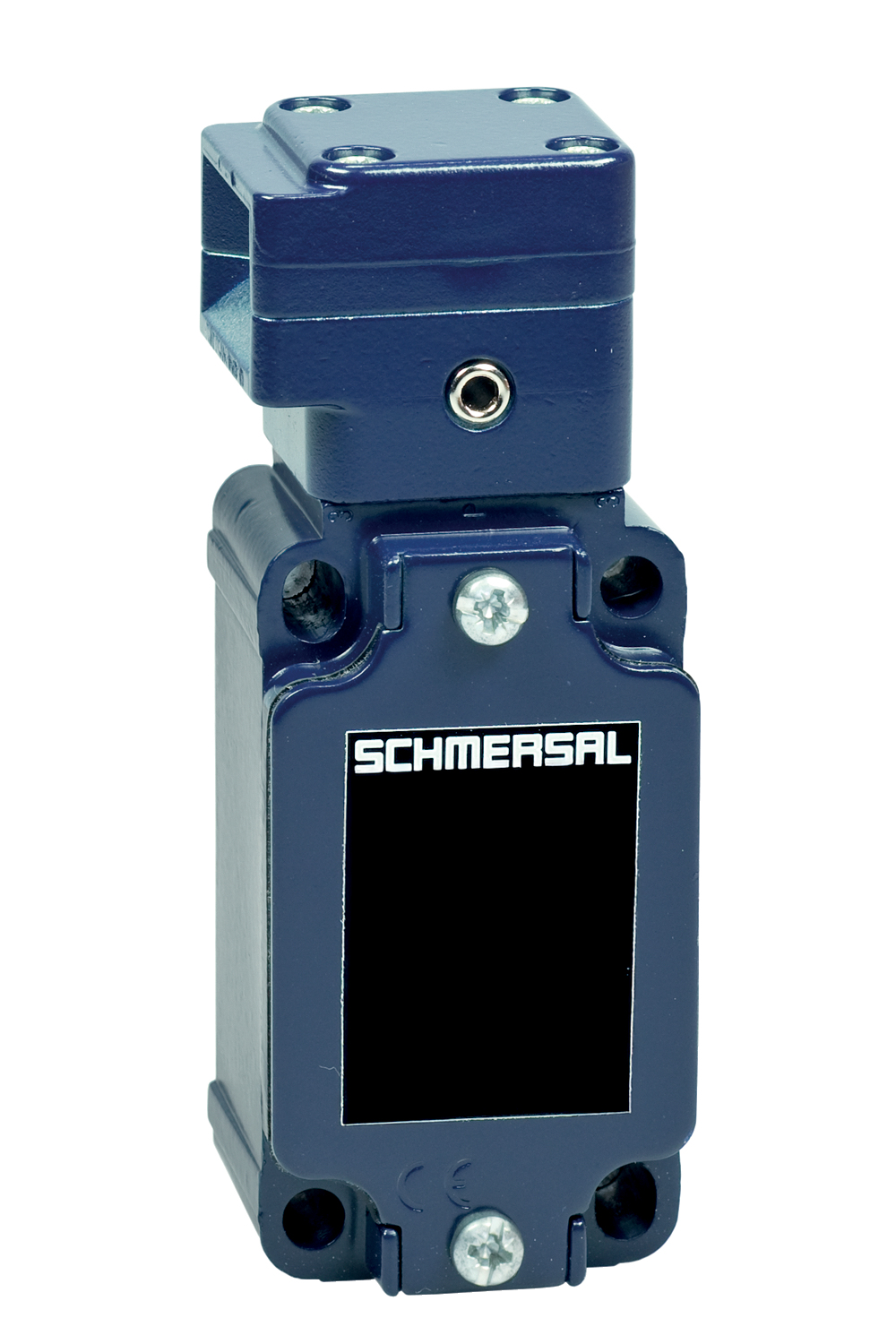

AZ 3350-03ZK-U90

Artikelnummer: 101177387
Arkiv
AZ 3350-03ZK-U90

Downloads

ePLAN Data
CADENAS CAD Data
SISTEMA Data
  • 1 kabelgenomföring M 20 x 1.5
  • Aktiveringshuvudet roterat med 90°
  • metallhus
  • Bistabilt handtag
  • Lång livslängd
  • 40,5 mm x 114 mm x 38 mm
  • Hög nivå av kontakttillförlitlighet för låga spänningar och strömmar

Beställningsinformation

Produktbeteckning

AZ 3350-03ZK-U90
Artikelnummer (beställningsnummer)

101177387
EAN (European Article Number)

4030661308241
eCl@ss nummer, version 12.0

27-27-26-02
eCl@ss nummer, version 11.0

27-27-26-02
eCl@ss nummer, version 9.0

27-27-26-02
ETIM-nummer, version 7.0

EC002592
ETIM-nummer, version 6.0

EC002592
Tilläggsinformation, Beställningsinformation

För att beställa väljer du först önskad säkerhetsbrytare och sedan dörrhandtagssystem

Certifieringar - Föreskrifter

Certifikat

cULus

Globala egenskaper

Föreskrifter

BG-GS-ET-15

EN ISO 13849-1

EN ISO 14119

EN IEC 60947-5-1
Kodningsnivå enligt EN ISO 14119

låg
Aktiv princip

mekanisk
Kapslingens material

Aluminium
Kapslingsbeläggningens material

lackerad
Bruttovikt

230 g

Allmänna data - Egenskaper

Antal aktiveringsriktningar

1
Antal säkerhetskontakter

3
Antal kabelgenomföringar

1

Klassificering

Föreskrifter

EN ISO 13849-1
Mission time

20 År

Säkerhetsklassificering - säkerhetsutgångar

B10D Öppnare (NC)

2.000.000 kopplingar

Mekaniska data

Mekanisk livslängd, minimum

1.000.000 kopplingar
Dörranslag

Vänster
Tvärkraft

15.000 N
tvångsöppningssträcka

10,7 mm
Erforderlig kraft för tvångsbrytning per brytande kontakt, minimum

5 N
Aktiveringshastighet, maximum

0,2 m/s
Montering

Skruvar
Reglagevridning

90 °

Mechanical data - Connection technique

Kabelstyrning

1 x M20
Anslutning, kontakt

Skruvanslutning
Anslutningsarea, minimum

0,75 mm²
Anslutningsarea, maximum

2,5 mm²
Note

All information i kabeldelen är inklusive kabelhylsor.
Tillåten typ av kabel

solid single-wire

solid multi-wire

flexible

Mekaniska data - mått

Sensorns längd

38 mm
Sensorns bredd

40,5 mm
Sensorns höjd

114 mm

Omgivningsförhållanden

Skyddsklass

IP67
Omgivningstemperatur

-30 ... +90 °C
lager och transporttemperatur

-40 ... +90 °C

Ambient conditions - Insulation values

Isolationsmärkspänning

250 VAC
Märkstötspänning

4 kV

Elektriska data

Termisk testström

10 A
Krävd nominell kortslutningsström

1.000 A
Kopplingsdon

Öppnare (NC)
Kopplingsprincip

Tyckkontakt
Maximal omkopplingsfrekvens

1.200 /h
Kontakternas material, elektriskt

Silver

Elektriska data - Säkerhetskontakter

Voltage, Utilisation category AC-15

230 VAC
Current, Utilisation category AC-15

4 A
Voltage, Utilisation category DC-13

24 VDC
Current, Utilisation category DC-13

4 A

Leveransomfång

Leveransomfång

Actuator must be ordered separately.

Tillbehör

Rekommendation (produktkombination)

AZ 3350-STS30-02

AZ 3350-STS30-04

AZ 3350-STS30-05

AZ 3350-STS30-07

Språk filter

Om dokumentet inte finns på landets språk, visas den engelska versionen.

Datablad

Danska (2026-04-18)
Engelska (2026-04-18)
Finska (2026-04-18)
Franska (2026-04-18)
Holländska (2026-04-18)
Italienska (2026-04-18)
Japanska (2026-04-18)
Kinesiska (2026-04-18)
Norska (2026-04-18)
Polska (2026-04-18)
Portugisiska (2026-04-18)
Portugisiska (2026-04-18)
Spanska (2026-04-18)
Svenska (2026-04-18)
Turkiska (2026-04-18)
Tyska (2026-04-18)

Driftsinstruktion och EU-försäkran om överensstämmelse

AZ 3350 (370,8 kB, 2025-10-23, Revision B)
AZ 3350 (444,1 kB, 2022-09-19, Revision A)
AZ 3350 (409,2 kB, 2021-08-26, Revision A)
AZ 3350 (1,2 MB, 2019-05-10, Revision A)
AZ 3350 (1,2 MB, 2019-05-10, Revision A)
AZ 3350 (403,8 kB, 2019-05-10, Revision A)
AZ 3350 (388,6 kB, 2019-05-10, Revision B)
AZ 3350 (418,1 kB, 2019-05-10, Revision B)
AZ 3350 (401,6 kB, 2019-05-10, Revision B)
AZ 3350 (439,8 kB, 2019-05-10, Revision B)
AZ 3350 (367,2 kB, 2019-05-10, Revision B)
AZ 3350 (398,1 kB, 2019-05-10, Revision B)
AZ 3350 (400,6 kB, 2019-05-10, Revision B)
AZ 3350 (385,5 kB, 2019-05-10, Revision B)
AZ 3350 (408,3 kB, 2019-05-10, Revision A)

UL-certifikat

231 / 335 / 336 / 355 / 3350 (303,1 kB, 2024-11-13)

SISTEMA-VDMA Bibliotek/Library

SISTEMA-VDMA-KOMPONENTEN (1.021,8 kB, 2026-02-02)
SISTEMA-VDMA COMPONENTS (1.018,3 kB, 2026-02-02)

Ladda ned senaste versionen av Adobe reader

Adobe Reader
151177387 AZ 3350-03ZK-U90
  • metallhus
  • Bistabilt handtag
  • Lång livslängd
  • 40,5 mm x 114 mm x 38 mm
  • Hög nivå av kontakttillförlitlighet för låga spänningar och strömmar

Schmersal Nordiska AB, F O Petersons gata 28, S-421 31 Västra Frölunda

Alla data och värden har kontrollerats noga. Bilder kan avvika från originalet. Ytterligare tekniska data finns i manualen. Tekniska ändringar och fel förbehålles.
