MV9H 015-11Y
MV9H 015-11Y
Descargas
- 3 entrada de condutor M 20 x 1.5
- invólucro metálico
- 2 Contactos
- 67 mm x 75 mm x 43 mm ( componente básico)
- As cabeças de actuação podem ser reposicionadas em 4 x 90º
- Ajuste contínuo do actuador em 360º, sem escala
- Actuador reposicionável em 180º sobre o eixo
- Haste redonda em aço
Dados para encomenda
| Revisão (capacidade de entregar) |
Excluído do programa de fornecimento! |
| Descrição do tipo de produtos |
MV9H 015-11Y |
| Número de artigo (Número de encomenda) |
101058473 |
| EAN (European Article Number) |
4030661032641 |
| Número eCl@ss, versão 12.0 |
27-27-06-01 |
| Número eCl@ss, versão 11.0 |
27-27-06-01 |
| Número eCl@ss, versão 9.0 |
27-27-06-01 |
| Número ETIM, versão 7.0 |
EC000030 |
| Número ETIM, versão 6.0 |
EC000030 |
Homologações - Instruções
| Certificados |
CCC |
Propriedades globais
| Instruções |
EN IEC 60947-5-1 |
| Princípio ativo |
mecânico |
| Material do invólucro |
Metal leve fundido sob pressão, pintura de fábrica |
| Material do revestimento do compartimento |
pintura de fábrica |
| Material da haste |
Aço |
| Peso bruto |
430 g |
Propriedades globais - Características
| Número de normalmente fechados |
1 |
| Número de normalmente abertos |
1 |
| Número de estágios de atuação |
2 |
Dados mecânicos
| Elemento de atuação |
Alavanca tipo haste |
| Resistência mecânica, Mínimo |
10.000.000 Schaltspiele |
| Ângulo de aproximação da esquerda |
30 ° |
| Ângulo de aproximação da direita |
30 ° |
| Extensão da abertura dos contactos |
2 x 1,2 mm |
| Velocidade de atuação, mínimo |
1 mm/min |
| Velocidade de atuação, máximo |
3 m/s |
| Orientação, velocidade de atuação |
Velocidade de condução com um ângulo de aproximação |
| torque de atuação |
0,2 Nm |
Dados mecânicos - Tecnologia conectiva
| Tipo de conexão |
Ligação por parafuso M20 x 1.5 |
| Secção dos cabos de conexão, máximo |
2,5 mm² |
| Orientação |
Todas as especificações incluindo ponteiras de cabo. |
| Secção do fio |
13 AWG |
Dados mecânicos - dimensões
| Comprimento de sensor |
43 mm |
| Largura de sensor |
67 mm |
| Altura do sensor |
356 mm |
| Diâmetro da haste |
6 mm |
Ambiente
| Tipo de proteção |
IP65 |
| Temperatura ambiente |
-30 ... +90 °C |
Ambiente - Parâmetros de isolamento
| Tensão calculada de isolamento Ui |
500 V |
Dados elétricos
| Corrente de ensaio térmico |
10 A |
| Categoria de aplicação AC-15 |
400 VAC |
| Categoria de aplicação AC-15 |
2,5 A |
| Elemento de comutação |
Contacto normalmente fechado/contacto normalmente aberto (NA/NO) |
| Orientação (elemento de comutação) |
pontes de contacto separadas galvanicamente |
| Princípio de comutação |
Comutação de ação rápida |
| Duração do impacto, máximo |
2,5 ms |
| Tempo de comutação, máximo |
40 ms |
| Material dos contactos, elétrico |
Prata |
Filtro de idioma
Ficha técnica
Manual de instruções (anexo/manual breve)
Certificação CCC
Faça download da versão mais recente do Adobe Reader

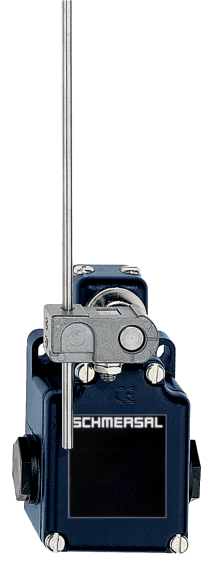

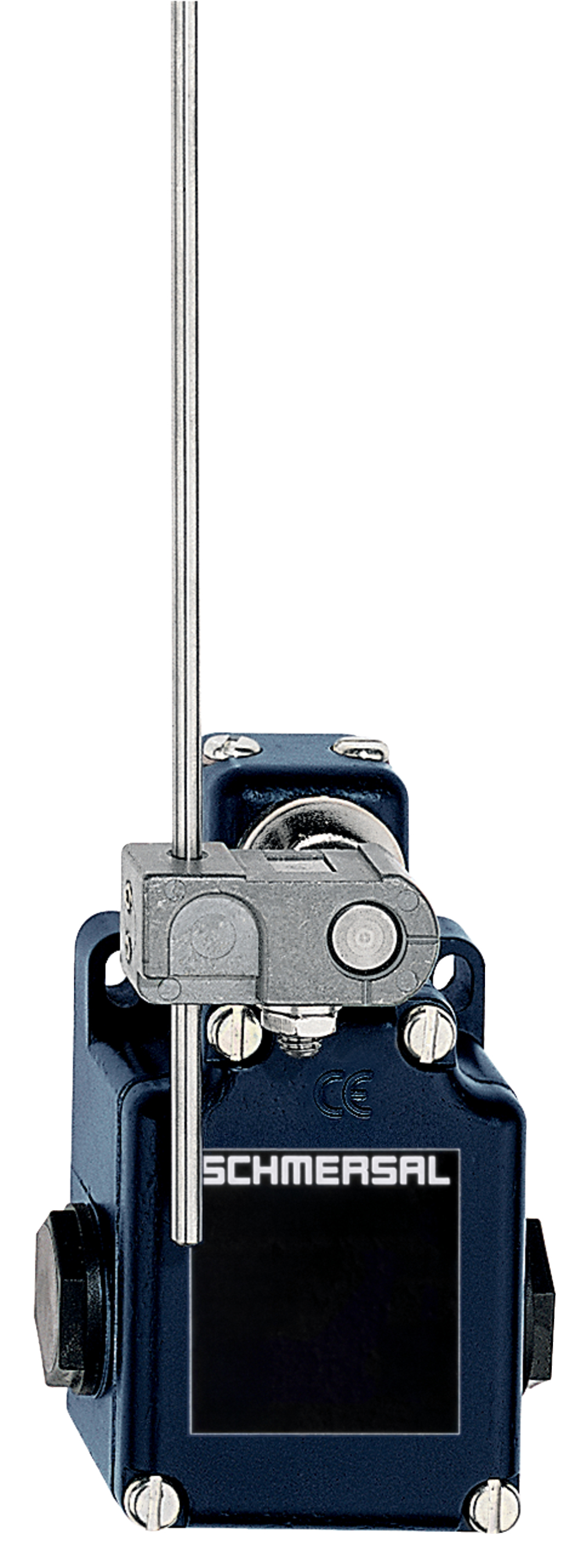

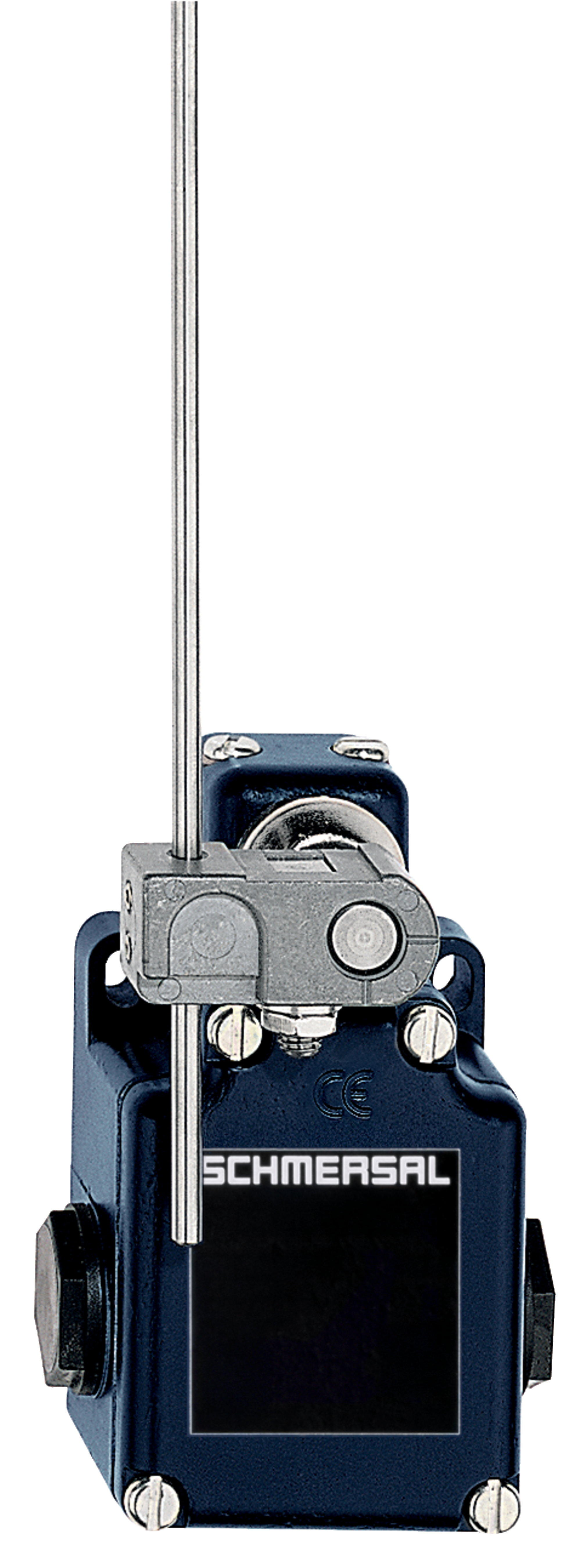

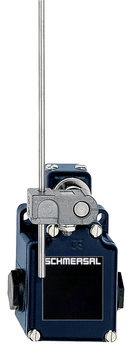

Foto do produto (foto individual do catálogo )
ID: kt15hf08
| 800,2 kB | .jpg | 352.778 x 952.147 mm - 1000 x 2699 px - 72 dpi
| 125,0 kB | .png | 74.083 x 199.672 mm - 210 x 566 px - 72 dpi
| 24,7 kB | .jpg | 45.861000000000004 x 123.47200000000001 mm - 130 x 350 px - 72 dpi
| 18,8 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 8,9 MB | .png | 166.55700000000002 x 449.538 mm - 2000 x 5398 px - 305 dpi
Desenho dimensional componente básico
Desenho dimensional Atuador
Diagrama das comutações
Contacto fechado
Contacto aberto
Área de ajuste
Ponto de engate
Trajeto/ângulo de abertura forçadaDiagrama
Codificação pela tecnologia RFID conforme ISO 14119
Contacto NF de rutura positiva
atuado
não atuado
Contacto normalmente aberto
Contacto normalmente fechado
131058473 MV9H 015-11Y
- 3 entrada de condutor M 20 x 1.5
- invólucro metálico
- 2 Contactos
- 67 mm x 75 mm x 43 mm ( componente básico)
- As cabeças de actuação podem ser reposicionadas em 4 x 90º
- Ajuste contínuo do actuador em 360º, sem escala
- Actuador reposicionável em 180º sobre o eixo
- Haste redonda em aço
