M2S 015-11Y-M20
M2S 015-11Y-M20
Descargas
- 3 entrada de condutor M 20 x 1.5
- invólucro metálico
- 2 Contactos
- 67 mm x 75 mm x 43 mm ( componente básico)
- Com ampliação do movimento depois de conclusão da operação
- Actuador com esfera de aço inoxidável embutida
Dados para encomenda
| Revisão (capacidade de entregar) |
Excluído do programa de fornecimento! |
| Descrição do tipo de produtos |
M2S 015-11Y-M20 |
| Número de artigo (Número de encomenda) |
101160497 |
| EAN (European Article Number) |
4030661190167 |
| Número eCl@ss, versão 12.0 |
27-27-06-01 |
| Número eCl@ss, versão 11.0 |
27-27-06-01 |
| Número eCl@ss, versão 9.0 |
27-27-06-01 |
| Número ETIM, versão 7.0 |
EC000030 |
| Número ETIM, versão 6.0 |
EC000030 |
Homologações - Instruções
| Certificados |
CCC |
Propriedades globais
| Instruções |
EN IEC 60947-5-1 |
| Princípio ativo |
mecânico |
| Forma do pino atuador |
Esfera |
| Material do invólucro |
Metal leve fundido sob pressão, pintura de fábrica |
| Material do revestimento do compartimento |
pintura de fábrica |
| Peso bruto |
310 g |
Propriedades globais - Características
| Número de normalmente fechados |
1 |
| Número de normalmente abertos |
1 |
Dados mecânicos
| Elemento de atuação |
Pinos de pressão |
| Resistência mecânica, Mínimo |
10.000.000 Schaltspiele |
| Ângulo de aproximação |
20 ° |
| Força de acionamento |
15 N |
| Extensão da abertura dos contactos |
2 x 1,2 mm |
| Velocidade de atuação, mínimo |
1 mm/min |
| Velocidade de atuação, máximo |
1 m/s |
| Orientação, velocidade de atuação |
Velocidade de condução com um ângulo de aproximação |
Dados mecânicos - Tecnologia conectiva
| Tipo de conexão |
Ligação por parafuso M20 x 1.5 |
| Secção dos cabos de conexão, máximo |
2,5 mm² |
| Orientação |
Todas as especificações incluindo ponteiras de cabo. |
| Secção do fio |
13 AWG |
Dados mecânicos - dimensões
| Comprimento de sensor |
43 mm |
| Largura de sensor |
67 mm |
| Altura do sensor |
130 mm |
| Diâmetro de ressalto |
10 mm |
Ambiente
| Tipo de proteção |
IP65 |
| Temperatura ambiente |
-30 ... +90 °C |
Ambiente - Parâmetros de isolamento
| Tensão calculada de isolamento Ui |
500 V |
Dados elétricos
| Corrente de ensaio térmico |
10 A |
| Categoria de aplicação AC-15 |
400 VAC |
| Categoria de aplicação AC-15 |
2,5 A |
| Elemento de comutação |
Contacto normalmente fechado/contacto normalmente aberto (NA/NO) |
| Orientação (elemento de comutação) |
pontes de contacto separadas galvanicamente |
| Princípio de comutação |
Comutação de ação rápida |
| Duração do impacto, máximo |
2,5 ms |
| Tempo de comutação, máximo |
40 ms |
| Material dos contactos, elétrico |
Prata |
Orientação
| Orientação (geral) |
Atuação pelo lado deve ser evitada, uma vez que se reduz a vida mecânica do fim de curso. |
Filtro de idioma
Ficha técnica
Manual de instruções (anexo/manual breve)
Certificação CCC
Faça download da versão mais recente do Adobe Reader
Foto do produto (foto individual do catálogo )
ID: kt15sf02
| 1,1 MB | .jpg | 352.778 x 635.3530000000001 mm - 1000 x 1801 px - 72 dpi
| 105,7 kB | .png | 74.083 x 133.35 mm - 210 x 378 px - 72 dpi
| 44,7 kB | .jpg | 68.43900000000001 x 123.47200000000001 mm - 194 x 350 px - 72 dpi
| 33,4 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 8,9 MB | .png | 166.55700000000002 x 299.97 mm - 2000 x 3602 px - 305 dpi
Desenho dimensional componente básico
Desenho dimensional Atuador

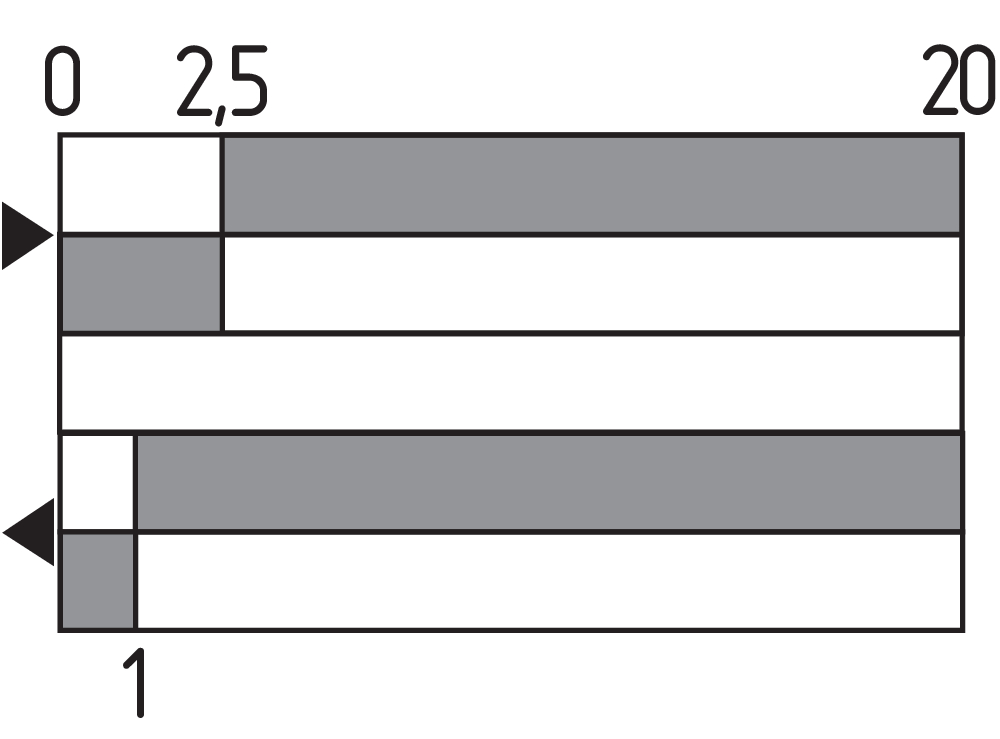

Diagrama das comutações
Contacto fechado
Contacto aberto
Área de ajuste
Ponto de engate
Trajeto/ângulo de abertura forçadaDiagrama
Codificação pela tecnologia RFID conforme ISO 14119
Contacto NF de rutura positiva
atuado
não atuado
Contacto normalmente aberto
Contacto normalmente fechado
131160497 M2S 015-11Y-M20
- 3 entrada de condutor M 20 x 1.5
- invólucro metálico
- 2 Contactos
- 67 mm x 75 mm x 43 mm ( componente básico)
- Com ampliação do movimento depois de conclusão da operação
- Actuador com esfera de aço inoxidável embutida
