DHS-150-BKBU-L
DHS-150-BKBU-L
- Para portas com fechamento à esquerda
Dados para encomenda
| Descrição do tipo de produtos |
DHS-150-BKBU-L |
| Número de artigo (Número de encomenda) |
137000626 |
| EAN (European Article Number) |
8905236107610 |
| Número eCl@ss, versão 12.0 |
27-27-26-06 |
| Número eCl@ss, versão 11.0 |
27-27-26-06 |
| Número eCl@ss, versão 9.0 |
27-27-26-06 |
| Número ETIM, versão 7.0 |
EC001487 |
| Número ETIM, versão 6.0 |
EC001487 |
Propriedades globais
| Material do revestimento do compartimento |
pintura de fábrica |
| Material |
Aço |
| Material dos acionadores |
Plástico |
| Material da placa de montagem |
Aço |
| Material de corpo do punho |
Plástico |
| Peso bruto |
2.000 g |
Dados mecânicos
| Resistência mecânica, Mínimo |
1.000.000 Schaltspiele |
| Dobradiça de porta |
À esquerda |
| Força de acionamento, mínimo |
50 N |
| Orientação (força de acionamento) |
A força de acionamento corresponde, no mínimo, à força de bloqueio especificada do encravamento de segurança. Dependendo da situação de montagem e da natureza da porta, este valor pode ser superior. |
| atuador montado |
Lado externo |
Dados mecânicos - dimensões
| Comprimento do atuador |
60 mm |
| Largura do atuador |
194,2 mm |
| Altura do atuador |
71,8 mm |
Ambiente
| Temperatura ambiente |
-25 ... +55 °C |
Escopo do fornecimento
| Escopo do fornecimento |
O atuador não está incluído no fornecimento. O bloqueio de segurança não está incluído do fornecimento. |
| Escopo do fornecimento do material Mintage |
2x Parafusos de segurança unidirecionais |
Orientação
| Orientação (desbloqueio de fuga em emergência) |
Montagem somente na parte externa do dispositivo de segurança |
Filtro de idioma
Ficha técnica
Manual de instruções e Declaração de conformidade
Faça download da versão mais recente do Adobe Reader

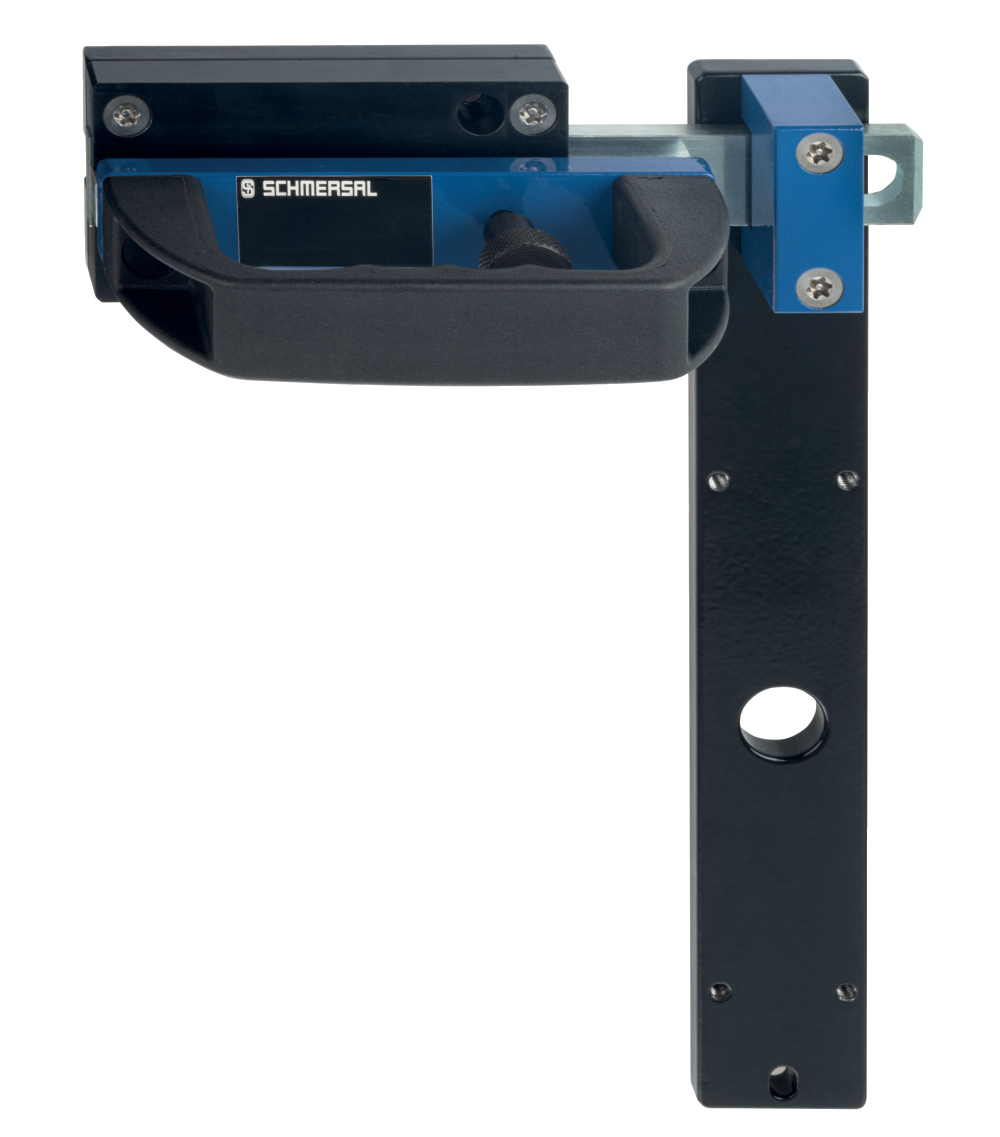

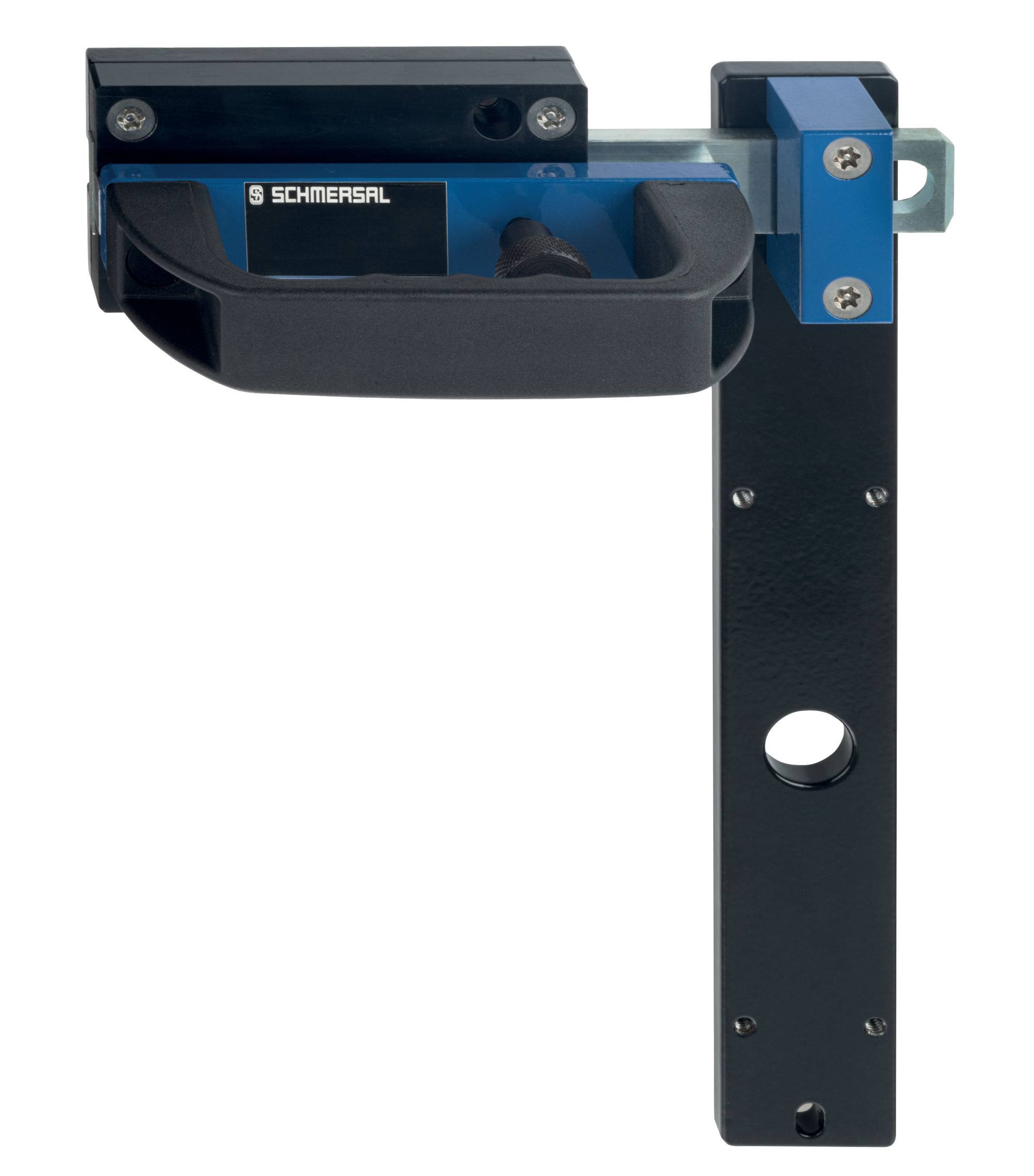

Foto do produto (foto individual do catálogo )
ID: kazm1f91
| 244,2 kB | .jpg | 352.778 x 401.108 mm - 1000 x 1137 px - 72 dpi
| 38,2 kB | .png | 73.73100000000001 x 83.961 mm - 209 x 238 px - 72 dpi
| 29,2 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 2,7 MB | .png | 169.249 x 192.532 mm - 1999 x 2274 px - 300 dpi
| 31,6 kB | .jpg | 108.656 x 123.47200000000001 mm - 308 x 350 px - 72 dpi

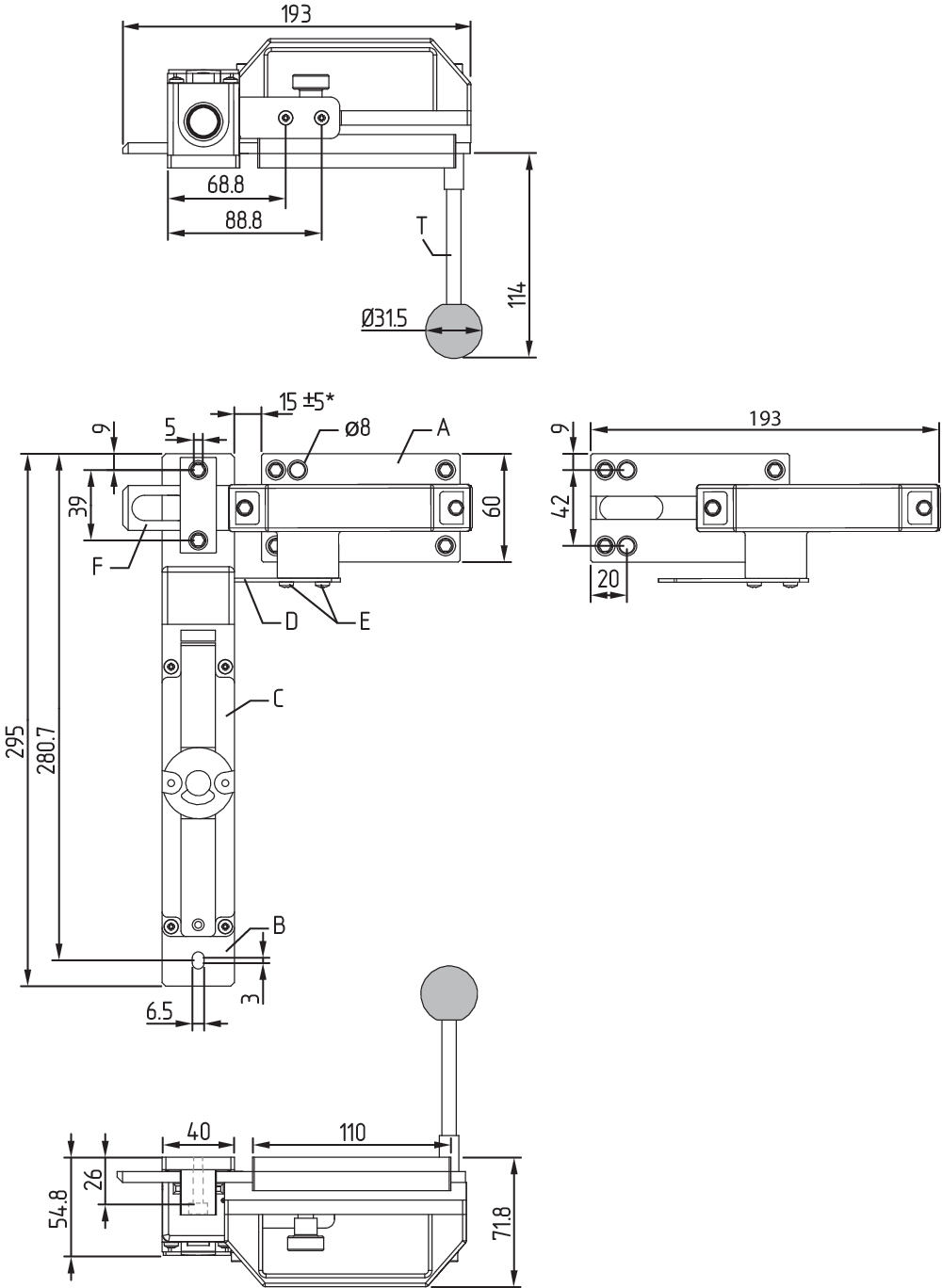

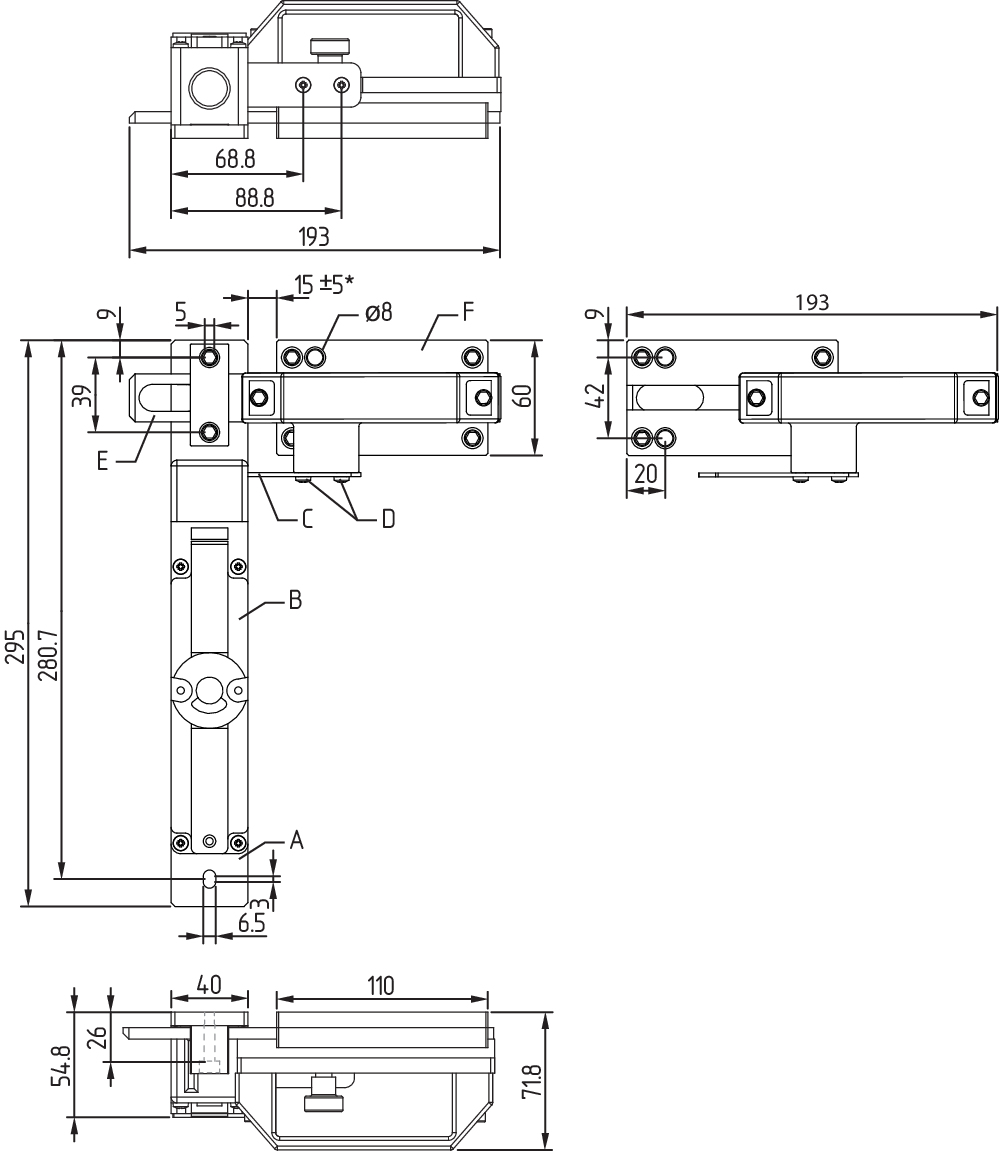

Desenho dimensional componente básico
ID: kdhs1g01
| 148,6 kB | .jpg | 352.425 x 406.047 mm - 999 x 1151 px - 72 dpi
| 157,5 kB | .jpg | 352.778 x 482.6 mm - 1000 x 1368 px - 72 dpi
| 10,7 kB | .png | 74.083 x 101.247 mm - 210 x 287 px - 72 dpi
| 170,7 kB | .jpg | 352.778 x 482.6 mm - 1000 x 1368 px - 72 dpi
| 7,0 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 13,5 kB | .png | 74.083 x 101.247 mm - 210 x 287 px - 72 dpi

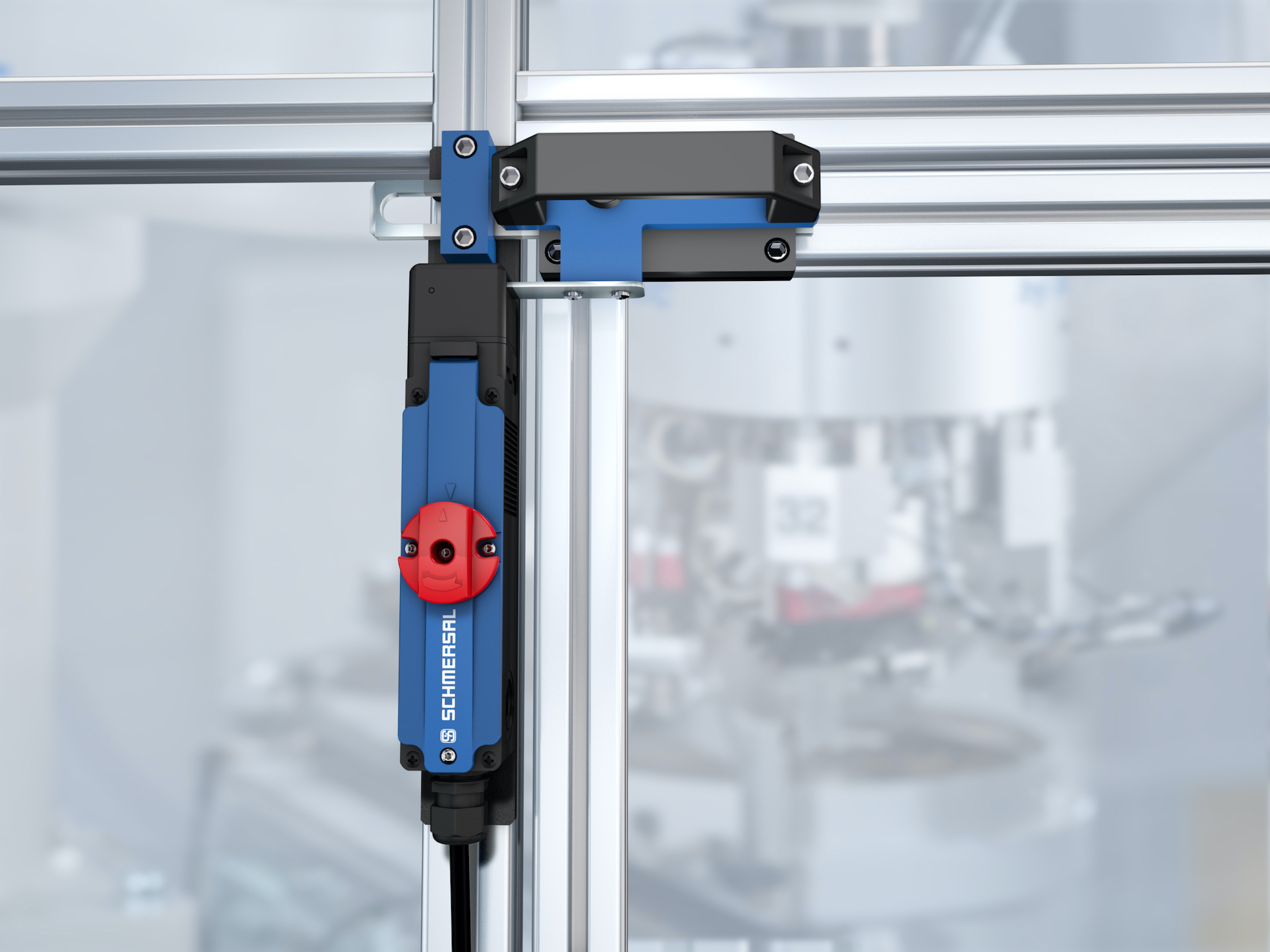

Produto no ambiente (utilização)

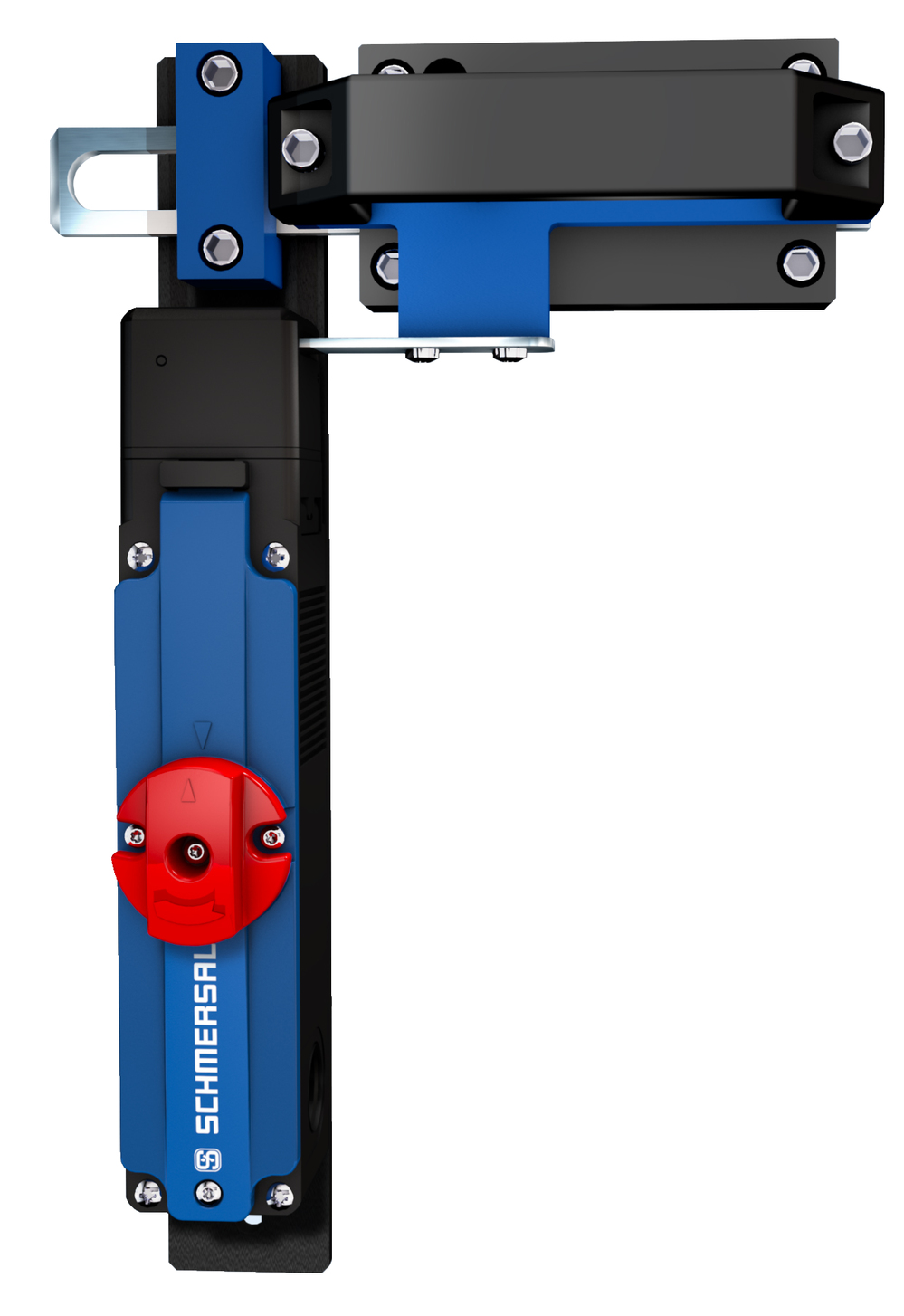

Aplicativo/Aplicação geral
ID: dhs-150-AZM150-ohne-Profil
| 265,5 kB | .jpg | 352.425 x 512.9390000000001 mm - 999 x 1454 px - 72 dpi

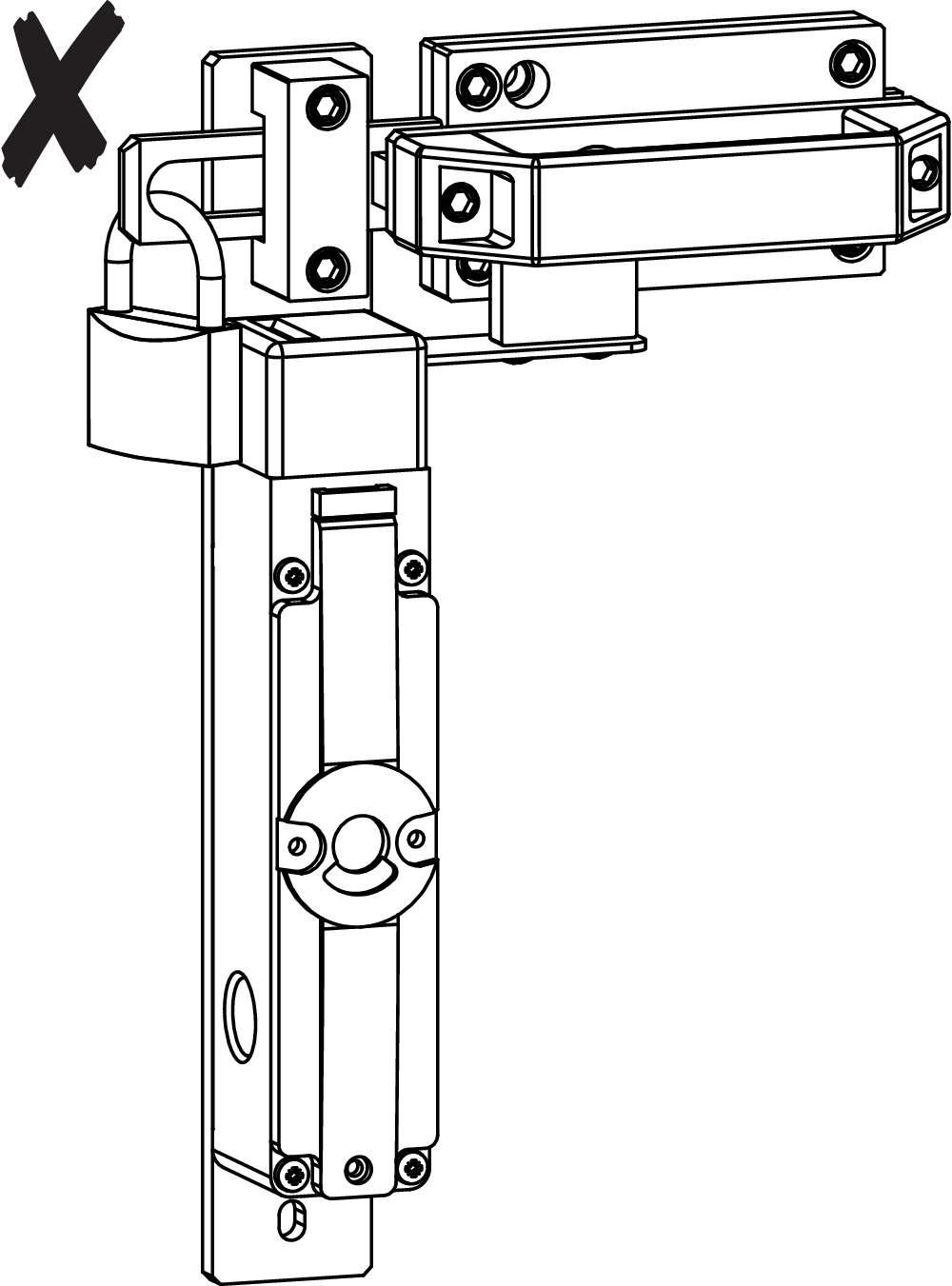

Exemplo de montagem
Schmersal Ibérica, S.L., Rambla P. Catalanes, Nº 12, 08800 Vilanova i la Geltrú
Os dados e informações anteriores foram verificados cuidadosamente. As imagens podem ser diferentes do original. Mais informações técnicas podem ser encontradas nos manuais de instruções. Sujeito a modificações técnicas e erros.
