CONJUNTO DE MONTAGEM AZM 161 R/P

Número de artigo: 101149213
CONJUNTO DE MONTAGEM AZM 161 R/P

Descargas

ePLAN Dados
CADENAS Ficheiros CAD
SISTEMA Dados

Dados para encomenda

Descrição do tipo de produtos

CONJUNTO DE MONTAGEM AZM 161 R/P
Número de artigo (Número de encomenda)

101149213
EAN (European Article Number)

4030661150444
Número eCl@ss, versão 12.0

27-27-26-92
Número eCl@ss, versão 11.0

27-27-26-92
Número eCl@ss, versão 9.0

27-27-26-92
Número ETIM, versão 7.0

EC002594
Número ETIM, versão 6.0

EC002594

Propriedades globais

Peso bruto

840 g

Dados mecânicos

Instruções de instalação

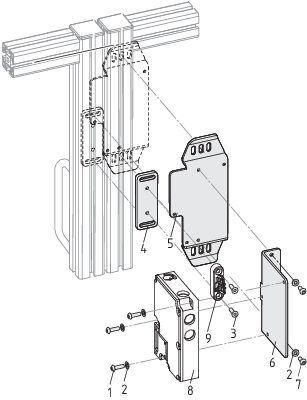

Montagem a 90º da porta

Escopo do fornecimento

Escopo do fornecimento do material Mintage

Parafuso de cabeça redonda M5 x 16 de acordo com ISO 7380

Parafuso de cabeça redonda M5 x 10 de acordo com ISO 7380

Disco DIN 125-5,3

Parafuso de embeber M5 x 16 DIN 7991

Placa de fixação AZ 16/AZM 161

perfil U AZM 161

Ângulo de fixação AZM 161

Orientação

Orientação (geral)

Os grupos de montagem apenas podem ser utilizados junto com o atuador AZM 161-B6.

Schmersal Ibérica, S.L., Rambla P. Catalanes, Nº 12, 08800 Vilanova i la Geltrú

Os dados e informações anteriores foram verificados cuidadosamente. As imagens podem ser diferentes do original. Mais informações técnicas podem ser encontradas nos manuais de instruções. Sujeito a modificações técnicas e erros.
