RSS 36-D 5M

Código do item: 101216988

RSS 36-D 5M

Código do item: 101216988

Downloads

ePLAN Dados

CADENAS CAD Dados

SISTEMA Dados

Codificação universal com tecnologia RFID
1 x Cabo de ligação 8 pólos
Atuação pelo lado frontal
Invólucro em termoplástico
Proteção contra manipulação conforme a necessidade graças à tecnologia RFID
aproximação deslocada
106,3 mm x 25 mm x 22 mm
alta precisão na repetibilidade dos pontos de comutação
2 saídas de segurança de ruptura positiva a prova de curto-circuito
Detecção curto-circuito integral, corte do fio e monitorização da tensão externa dos cabos de segurança até ao quadro de comando

Código para encomenda

Descrição do tipo de produtos	RSS 36-D 5M
Número de artigo (Número de encomenda)	101216988
EAN (European Article Number)	4030661413204
Número eCl@ss, versão 12.0	27-27-46-01
Número eCl@ss, versão 11.0	27-27-24-03
Número eCl@ss, versão 9.0	27-27-24-03
Número ETIM, versão 7.0	EC001829
Número ETIM, versão 6.0	EC001829

Homologações - Instruções

Certificados	TÜV cULus ECOLAB FCC IC ANATEL

Propriedades globais

Instruções	EN ISO 13849-1 EN IEC 60947-5-3 EN IEC 61508
informações gerais	Codificação universal
Nível de codificação conforme EN ISO 14119	baixa
Princípio ativo	RFID
Banda de frequência RFID	125 kHz
Potência de envio RFID, máximo	-6 dBm
Forma construtiva do compartimento	Bloco
Condição de instalação (mecânico)	não nivelado
Topologia do sensor	Equipamento para acionamento em série
Material do invólucro	Plástico, termoplástico reforçado com fibra de vidro
Tempo de reação, máximo	100 ms
Tempo de risco, máximo	200 ms
Tempo de reação do atuador, máximo	100 ms
Tempo de reação das saídas de segurança em caso de desconexão pelas entradas de segurança, máximo	0,5 ms
Peso bruto	480 g

Propriedades globais - Características

Saída de diagnóstico	Sim
Detecção de curto-circuito	Sim
Reconhecimento de curto-circuitos	Sim
Ligação em série	Sim
Funções de segurança	Sim
Em cascata	Sim
Indicação integrada, estado	Sim
Número de LEDs	3
Número de saídas semi-condutoras com função de sinalização	1
Quantidade de saídas digitais seguras	2

Classificação

Normas, regulamentos	EN ISO 13849-1 EN IEC 61508
Performance Level, até	e
Categoria conforme EN ISO 13849	4
Valor PFH	2,70 x 10⁻¹⁰ /h
Valor PFD	2,10 x 10⁻⁵
Safety Integrity Level (SIL), apropriado na	3
Vida útil	20 Ano(s)

Dados mecânicos

Plano de atuação	lateral
Área ativa	lateral
Mínima resistência mecânica	1.000.000 comutações
Orientação (resistência mecânica)	Velocidade máxima de atuação < 0,25 m/s Operações para proteções ≤ 5 kg
Fixação	Para a montagem dos sensores bem como dos atuadores, parafusos de cabeça chata com 25mm de comprimento são normalmente suficientes. Os parafusos de 30mm são recomendados quando o atuador é montado na vertical e/ou quando são utilizados os discos de vedação.
Versão dos parafusos de fixação	2x M4 (parafusos de cabeça cilíndrica com anilhas DIN 125A / formato A)
Binário de aperto dos parafusos de fixação, mínimo	2,2 Nm
Binário de aperto para parafusos de fixação, máximo	2,5 Nm

Mechanical data - Switching distances

Distância do interruptor, típico	12 mm
Distância do interruptor garantida "ON"	10 mm
Distância do sensor garantida "OFF"	16 mm
Nota (distância do interruptor)	All switching distances in accordance EN IEC 60947-5-3
Histerese máxima (distância da chave)	2 mm
Precisão de reposicionamento R	0,5 mm

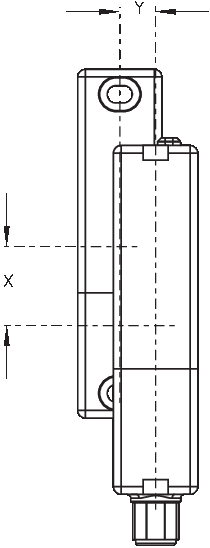

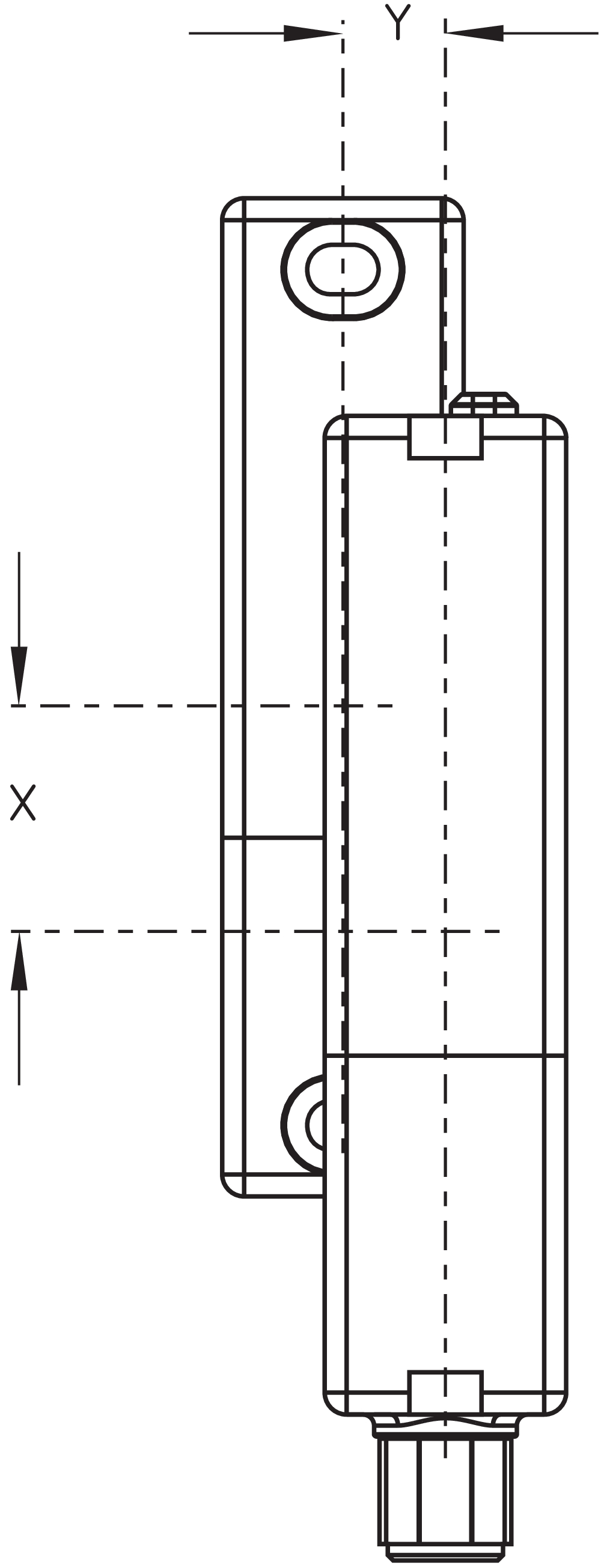

Orientação	Desalinhamento lateral: A longa superfície lateral permite um desnível de altura (x) máx. entre sensor e atuador de 8 mm (p. ex., tolerância de montagem ou devido ao afundamento da porta de proteção). O desalinhamento transversal (y) máx. é de ± 18 mm (ver figura: Princípio operacional).Distância mínima de dois sistemas de sensor 100 mm

Dados mecânicos - dimensões

Nota (comprimento da cadeia de sensores)	O comprimento e a secção do cabo alteram a queda de tensão em função da corrente de saída
Nota (ligação em série)	Número ilimitado de dispositivos, respeitar a proteção externa do condutor, máx. 31 dispositivos com diagnóstico serial SD
Comprimento do cabo	5 m
Conexão, conector	Cabo, (Y-UL 2517), 8-polos
Secção máxima dos cabos de conexão,	8 x 0,35 mm²
Seção do cabo/fio	22 AWG
Tipo de cabo	LiYY

Dados mecânicos - dimensões

Comprimento do sensor	22 mm
Largura de sensor	106,3 mm
Altura do sensor	25 mm

Ambiente

Tipo de proteção	IP65 IP67 IP69
Temperatura ambiente	-28 ... +70 °C
Temperatura para armazenar e transportar	-28 ... +85 °C
Resistência à temperatura do material do cabo (em movimento), mínimo	-10 °C
Resistência à temperatura do material do cabo (em posição de repouso), mínimo	-30 °C
Máxima umidade relativa	93 %
Orientação (humidade relativa)	não condensado sem gelo
Resistência a vibrações conforme EN 60068-2-6:	10 … 55 Hz, amplitude 1 mm
Resistência a impactos	30 g / 11 ms
Classe de proteção	III
Altura de instalação permitida sobre NN, máximo	2.000 m

Ambiente - Parâmetros de isolamento

Medição de isolação da tensão	32 VDC
Medição da rigidez dielétrica da tensão máxima	0,8 kV
Categoria de sobre-tensão	III
Grau de contaminação por sujeira conf. IEC 60947-1	3

Dados elétricos

Tensão de operação	24 VDC -15 % / +10 % (fonte de alimentação PELV)
Corrente mínima de operação	0,5 mA
Corrente de circuito aberto I₀, típico	35 mA
Medição da tensão de operação	24 VDC
Corrente operacional nominal	600 mA
Corrente de curto-circuito de acordo com EN 60947-5-1 {A}	100 A
Atraso na operação, máximo	2.000 ms
Frequência de comutação, máximo	1 Hz
Dados elétricos, máximo	2 A

Dados elétricos - Entradas digitais seguras

Designação, entradas de segurança	X1 e X2
Potência de consumo das entradas de segurança	5 mA
Duração do impulso de teste, máximo	1 ms
Intervalo do impulso de teste, mínimo	100 ms
Classificação ZVEI CB24I, descida	C1
Classificação ZVEI CB24I, fonte	C1 C2 C3

Dados elétricos - Saída de segurança

Designação, saídas de segurança	Y1 e Y2
Corrente operacional nominal (Saídas de segurança)	250 mA
Corrente máxima de saída na Saída Segura	0,25 A
Versão	À prova de curto-circuito, tipo p
Queda de tensão U_d, máximo	1 V
Corrente residual	0,5 mA
Tensão, categoria de aplicação DC-12	24 VDC
Potência, categoria de aplicação DC-12	0,25 A
Tensão, categoria de aplicação DC-13	24 VDC
Potência, categoria de aplicação DC-13	0,25 A
Intervalo do impulso de teste, típico	1000 ms
Duração do impulso de teste, máximo	0,3 ms
Classificação ZVEI CB24I, fonte	C2
Classificação ZVEI CB24I, descida	C1 C2

Dados elétricos - saída diagnóstico

Designação, saídas de diagnóstico	OUT
Versão	À prova de curto-circuito, tipo p
Queda de tensão U_d, máximo	2 V
Tensão, categoria de aplicação DC-12	24 VDC
Potência, categoria de aplicação DC-12	0,05 A
Tensão, categoria de aplicação DC-13	24 VDC
Potência, categoria de aplicação DC-13	0,05 A
Categoria de aplicação DC-12	24 VDC / 0,05 A

Dados elétricos - Compatibilidade eletromagnética (EMV)

Radiação de interferência	IEC 61000-6-4

Indicação de Estado

Orientação (LED indicador do estado)	LED amarelo: Estado operacional LED verde: Tensão de alimentação LED vermelho: Falha

Descrição dos pinos

PIN 1	1A1 Ue: (1)
PIN 2	X1 entrada de segurança 1
PIN 3	A2 GND Azul
PIN 4	Y1 Saída de segurança 1 Preto
PIN 5	OUT Saída para diagnóstico OUT Cinza
PIN 6	X2 Entrada de segurança 2 violeta
PIN 7	2 saída de segurança 2 vermelho
PIN 8	IN sem função rosa

Escopo do fornecimento

Escopo do fornecimento	O atuador não está incluído no fornecimento.

Acessórios

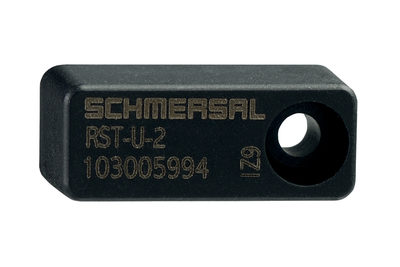

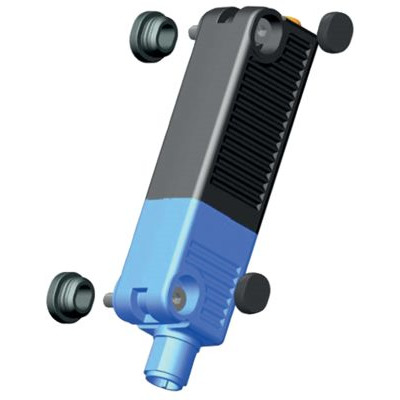

Recomendação (Atuador)	RST 36-1 RST 36-1-R
Recomendação dispositivo interruptor de segurança	PROTECT PSC1 SRB-E-301ST SRB-E-201LC

Orientação

Orientação (geral)	Requisitos da avaliação: Entrada de segurança de dois canais, adequada para sensores de comutação p com função de contato NA. Os testes de funcionamento dos sensores de segurança com desconexão cíclica das saídas de sensor por no máx. 0,5 ms devem ser tolerados pela unidade de avaliação. Uma detecção de curto-circuito na unidade de avaliação não é necessária.

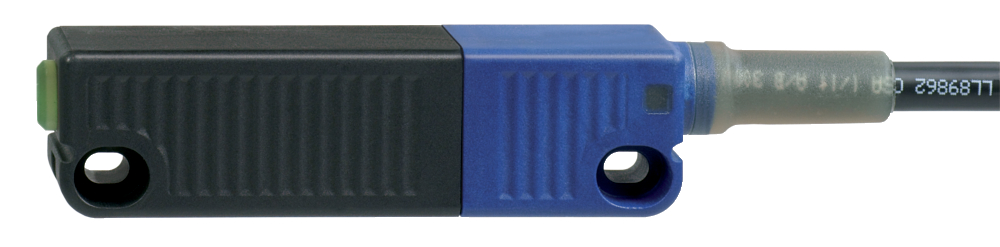

Foto do produto (foto individual do catálogo )

ID: krss3f02

| 152,6 kB | .jpg | 352.778 x 87.13600000000001 mm - 1000 x 247 px - 72 dpi

| 11,3 kB | .png | 74.083 x 18.344 mm - 210 x 52 px - 72 dpi

| 19,7 kB | .jpg | 123.47200000000001 x 30.339000000000002 mm - 350 x 86 px - 72 dpi

| 17,5 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi

| 1,3 MB | .png | 145.143 x 35.85 mm - 2000 x 494 px - 350 dpi

Desenho dimensional componente básico

ID: 1rss3g03

| 55,0 kB | .cdr |

| 8,8 kB | .png | 74.083 x 51.506 mm - 210 x 146 px - 72 dpi

| 124,2 kB | .jpg | 352.778 x 245.181 mm - 1000 x 695 px - 72 dpi

Princípio operacional

ID: krss3a01

| 182,6 kB | .jpg | 352.778 x 920.75 mm - 1000 x 2610 px - 72 dpi

| 4,2 kB | .png | 74.083 x 193.322 mm - 210 x 548 px - 72 dpi

Video ID: rss-36-03

Ligação de um equipamento (Vimeo)

Video ID: rss-36-01

Função básica

(Vimeo)

Video ID: rss-36-02

Várias opções de montagem (Vimeo)

Video ID: rss-36-04

Ligação em série com diagnóstico série (Vimeo)

Video ID: rss-36-05

Processo de paragem controlada em caso de curto circuito entre fios (Vimeo)

Video ID: rss-36-06

Tolerância a desalinhamento (Vimeo)

Video ID: rss-36-07

Aviso quando o actuador está no limite de actuação

(Vimeo)

REPL_PROD

101213954 RSS 36-D-ST

Codificação universal com tecnologia RFID
1 x encaixe do conector M12, 8 pólos
Atuação pelo lado frontal
Invólucro em termoplástico
Proteção contra manipulação conforme a necessidade graças à tecnologia RFID
aproximação deslocada
106,3 mm x 25 mm x 22 mm
alta precisão na repetibilidade dos pontos de comutação
2 saídas de segurança de ruptura positiva a prova de curto-circuito
Detecção curto-circuito integral, corte do fio e monitorização da tensão externa dos cabos de segurança até ao quadro de comando

ACE Schmersal Eletroeletrônica Ind. Ltda, Av. Brasil, nº 815, Jardim Esplanada – CEP 18557-646 Boituva/SP
